65A

-

6

ESTANQUIDAD DE ABRIENTES

Junta de estanquidad del techo solar: Extracción - Reposición

65A

III - ETAPA FINAL

Colocar el panel móvil del techo solar (consultar Pa-
nel móvil del techo solar: Extracción - Reposi-
ción).

Inicializar el motor del techo solar (consultar MR 394
Diagnóstico, 87D, Elevalunas eléctrico - Techo
solar, Techo solar eléctrico: Inicialización).

66A

-

1

ESTANQUIDAD DEL CRISTAL

Corredera del cristal de la puerta lateral delantera: Extracción - Reposición

66A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el guarnecido de la puerta (consultar Guarnecido

de la puerta lateral delantera: Extracción - Re-
posición),

- el lamelunas interior,

- el retrovisor exterior (consultar Retrovisor exte-

rior: Extracción - Reposición),

- el cristal deslizante (consultar Cristal deslizante

de puerta lateral delantera: Extracción - Reposi-
ción),

- el lamelunas exterior (consultar 66A, Estanquidad

del cristal, Lamelunas exterior de la puerta lateral
delantera: Extracción - Reposición,  página 66A-3).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer la corredera del cristal de puerta.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

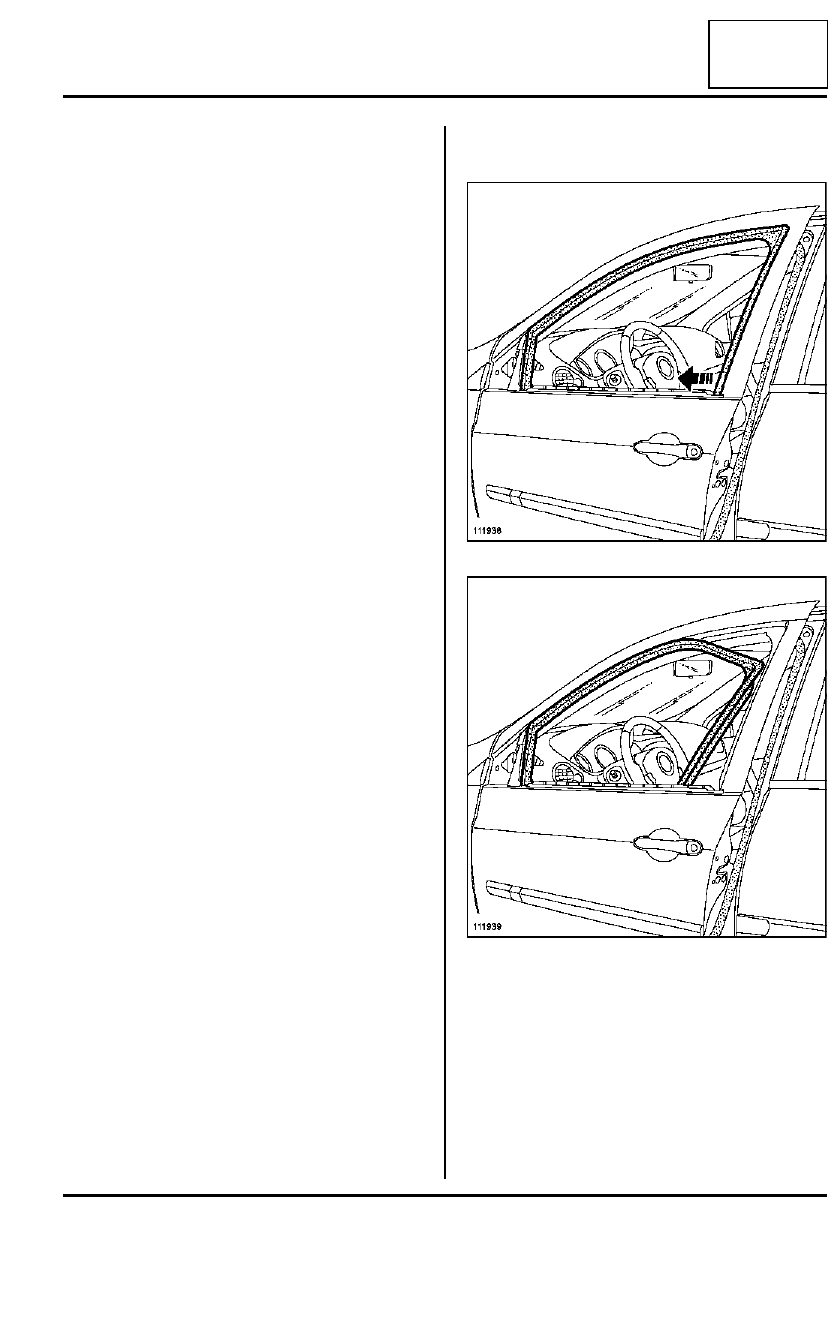

Posicionar la corredera mediante la guía situada en
el ángulo de la parte interna de la corredera.

Colocar la corredera.

111938

111939

66A

-

2

ESTANQUIDAD DEL CRISTAL

Corredera del cristal de la puerta lateral delantera: Extracción - Reposición

66A

II - ETAPA FINAL

Colocar:

- el cristal deslizante (consultar Cristal deslizante

de puerta lateral delantera: Extracción - Reposi-
ción),

- el lamelunas exterior (consultar 66A, Estanquidad

del cristal, Lamelunas exterior de la puerta lateral
delantera: Extracción - Reposición,  página 66A-3),

- el cristal deslizante (consultar Cristal deslizante

de puerta lateral delantera: Extracción - Reposi-
ción),

- el retrovisor exterior (consultar Retrovisor exte-

rior: Extracción - Reposición),

- el lamelunas interior,

- el guarnecido de la puerta (consultar Guarnecido

de la puerta lateral delantera: Extracción - Re-
posición).

66A

-

3

ESTANQUIDAD DEL CRISTAL

Lamelunas exterior de la puerta lateral delantera: Extracción - Reposición

66A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el guarnecido de la puerta lateral delantera (consul-

tar  Guarnecido de la puerta lateral delantera:
Extracción - Reposición),

- el retrovisor exterior (consultar Retrovisor exte-

rior: Extracción - Reposición),

- el cristal deslizante (consultar Cristal deslizante

de puerta lateral delantera: Extracción - Reposi-
ción),

- parcialmente la corredera del cristal de la puerta la-

teral delantera.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

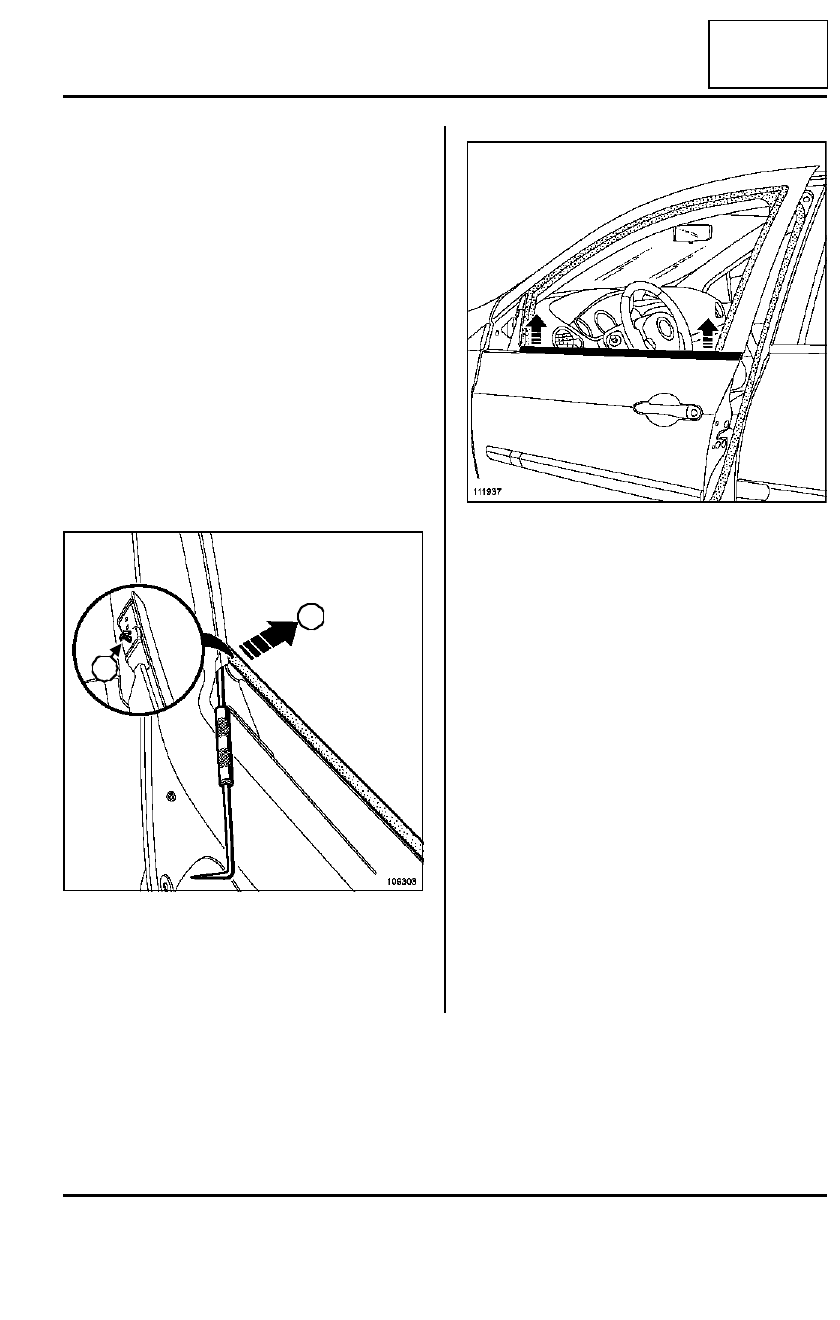

Extraer el clip (1) utilizando una punta de trazar ejer-
ciendo una ligera presión (2).

Extraer el lamelunas exterior de la puerta lateral de-
lantera.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Volver a colocar el lamelunas en su sitio.

Enganchar el lamelunas.

II - ETAPA FINAL

Colocar:

- la corredera del cristal de la puerta lateral delante-

ra,

- el cristal deslizante (consultar Cristal deslizante

de puerta lateral delantera: Extracción - Reposi-
ción),

- el retrovisor exterior (consultar Retrovisor exte-

rior: Extracción - Reposición),

- el guarnecido de la puerta lateral delantera (consul-

tar  Guarnecido de la puerta lateral delantera:
Extracción - Reposición).

109303

1

2

111937
