55A

-

16

PROTECCIONES EXTERIORES

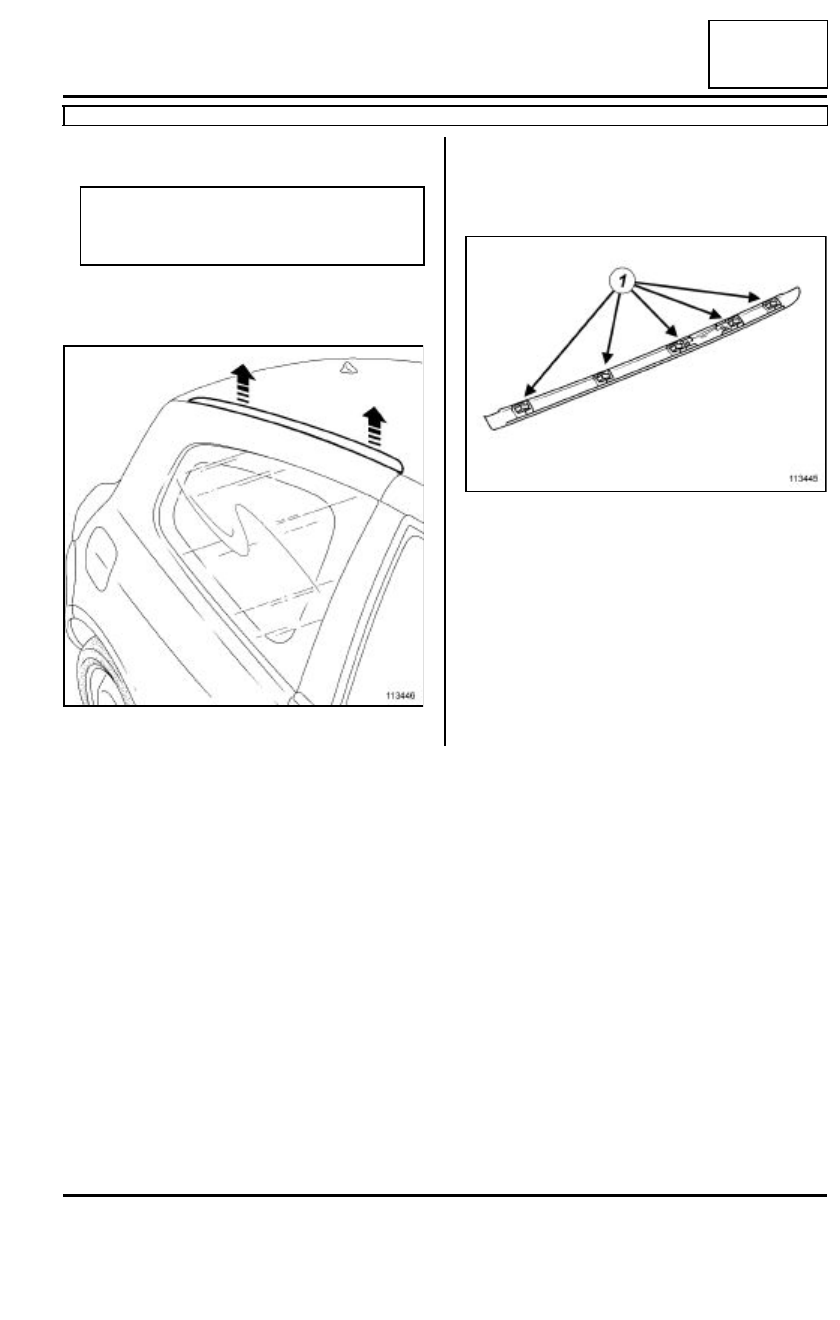

Moldura del techo: Extracción - Reposición

C85

55A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar con cuidado la moldura del techo.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Verificar el estado de las grapas (1), sustituirlas si es
necesario.

II - ETAPA FINAL

Encajar la moldura del techo en su sitio.

Nota:

Se puede sustituir la tapa de acceso a las fijacio-
nes de las barras de techo.

113446

113445

55A

-

17

PROTECCIONES EXTERIORES

Pantalla del paso de rueda delantero: Extracción - Reposición

55A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar MR 392 mecánica, 02B, Medio de
levantamiento, Elevador de dos columnas: Se-
guridad).

Extraer la rueda delantera (consultar MR392 Mecá-
nica, 35A, Ruedas y neumáticos, Rueda: Extrac-
ción - Reposición).

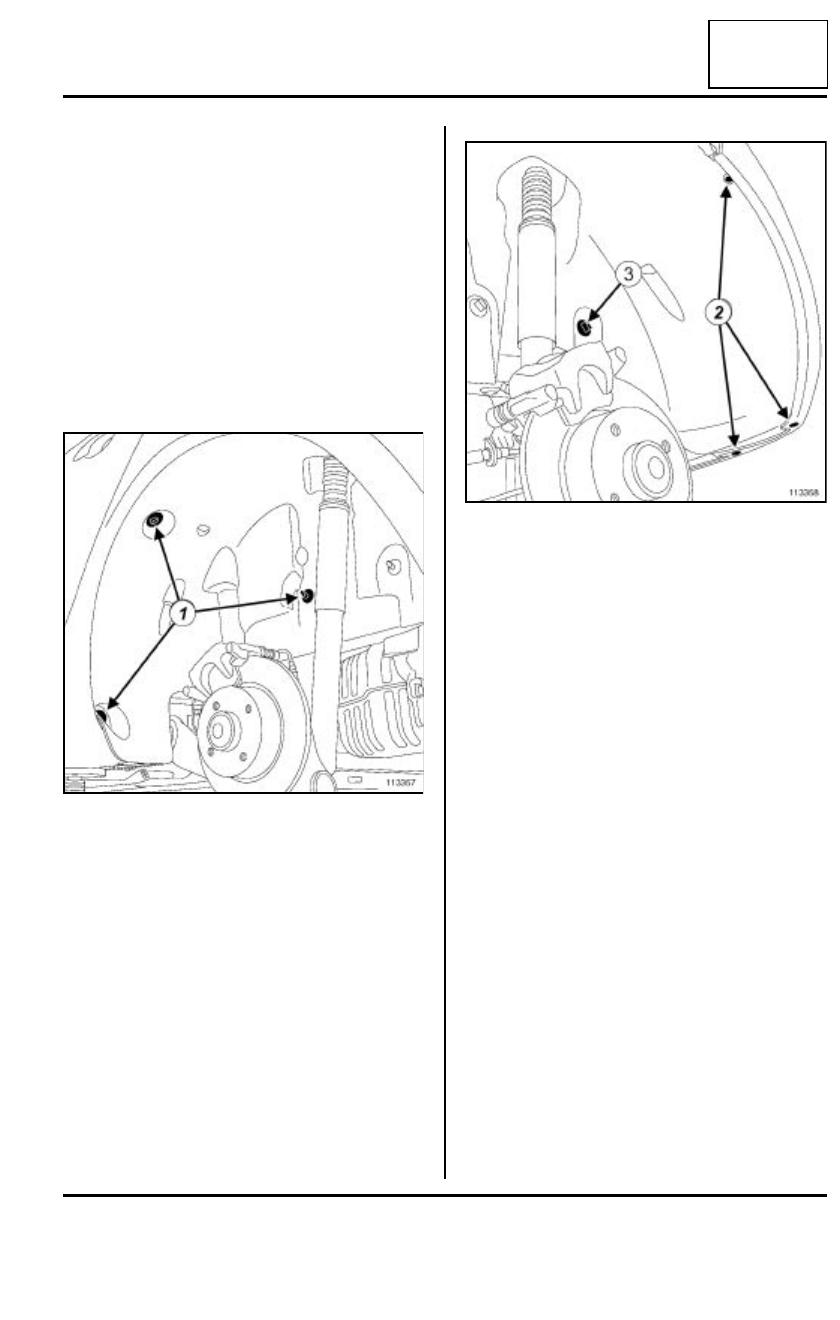

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos (1).

Extraer las grapas (2).

Extraer:

- el tornillo (3),

- la pantalla del paso de rueda comenzando por la

parte delantera.

111989

111988

1

2

2

2

3

2

2

55A

-

18

PROTECCIONES EXTERIORES

Pantalla del paso de rueda delantero: Extracción - Reposición

55A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Verificar el estado de las grapas de fijación, sustituir-
las si es necesario.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la pantalla del paso de rueda comenzando por la

parte trasera,

- las grapas (2),

- los tornillos (3) y (1).

III - ETAPA FINAL

Colocar la rueda delantera (consultar MR392 Mecá-
nica, 35A, Ruedas y neumáticos, Rueda: Extrac-
ción - Reposición).

55A

-

19

PROTECCIONES EXTERIORES

Pantalla del paso de rueda trasero: Extracción - Reposición

55A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar MR 392 Mecánica, 02B, Medio de
levantamiento, Elevador de dos columnas: segu-
ridad).

Extraer la rueda trasera (consultar MR 392 Mecáni-
ca, 35A, Ruedas y neumáticos, Rueda: Extrac-
ción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer las grapas (1).

Extraer:

- los tornillos (2),

- la grapa (3),

- la pantalla del paso de rueda trasero.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Verificar el estado de las grapas de fijación, sustituir-
las si es necesario.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la pantalla del paso de rueda trasero,

- los tornillos,

- las grapas.

III - ETAPA FINAL

Colocar la rueda (consultar MR 392 Mecánica, 35A,
Ruedas y neumáticos, Rueda: Extracción - Repo-
sición).

113357

113358
