PROTECCIONES EXTERIORES

Paragolpes trasero: Extracción - Reposición

55A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar MR 392 Mecánica, 02A, Medio de levan-
tamiento, Elevador con toma bajo casco).

Extraer:

- las pantallas del paso de rueda trasero (consultar

55A, Protecciones exteriores, Pantalla del paso de
rueda trasero: Extracción - Reposición,  página
55A-19),

- las luces traseras (consultar MR 392 Electricidad,

Iluminación trasera, Luz trasera en aleta: Ex-
tracción - Reposición.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

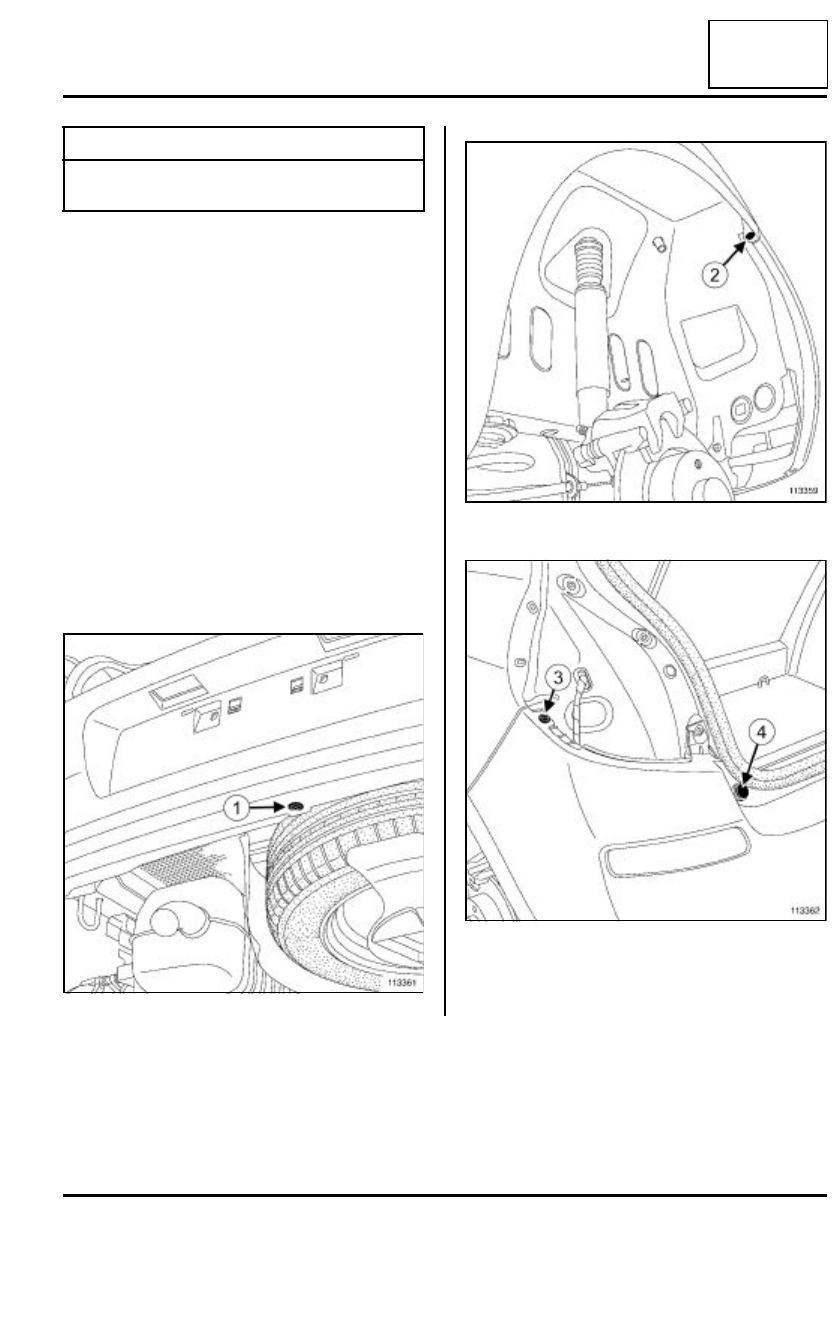

Quitar el tornillo inferior (1).

Quitar el tornillo (2).

Extraer las grapas (3).

Extraer los topes (4).

Utillaje especializado indispensable

Car. 1363

Palanca de desguar-
necido

113361

113359

113362

55A

-

9

PROTECCIONES EXTERIORES

Paragolpes trasero: Extracción - Reposición

55A

Proteger con cinta de enmascarar el paragolpes y la
aleta trasera en (5).

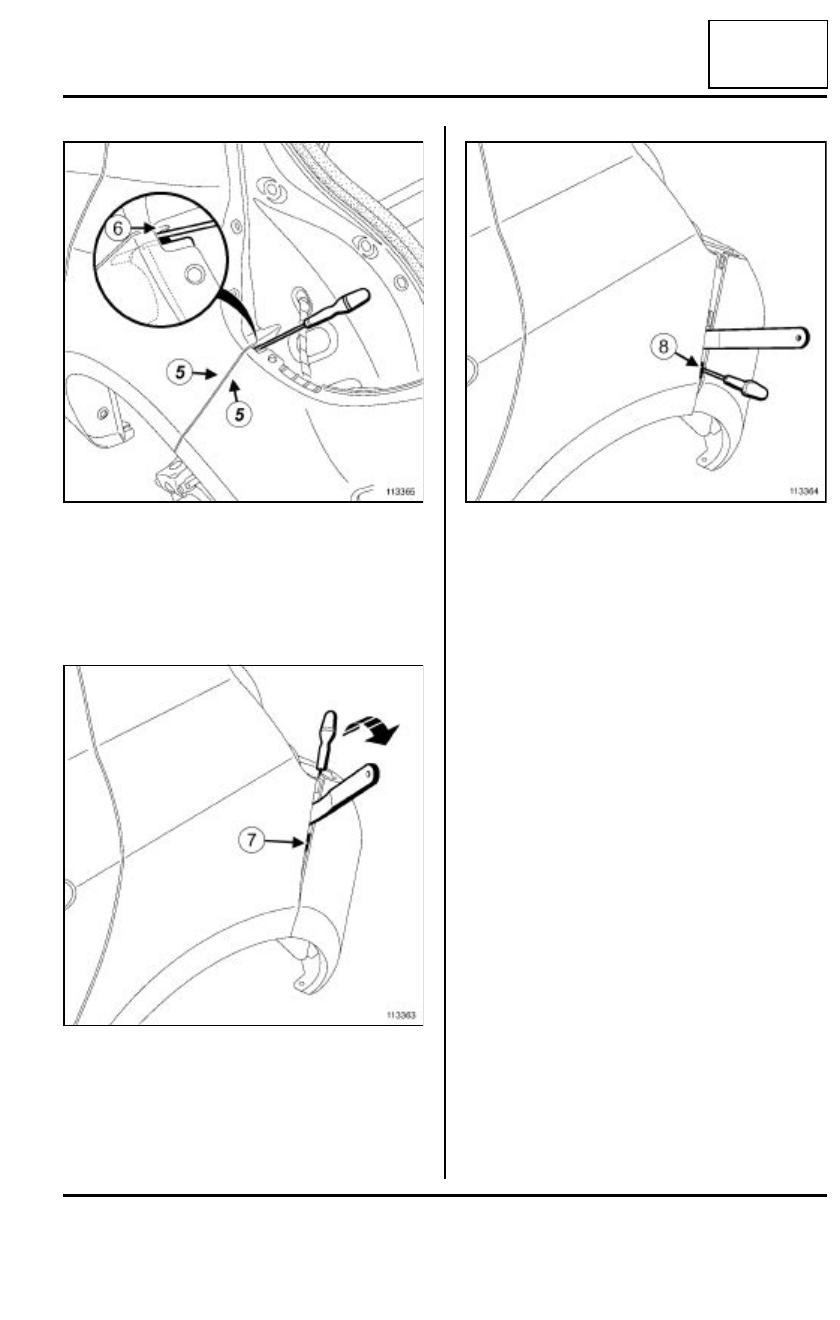

Soltar el paragolpes de los presionadores laterales
en la parte superior (6) utilizando un destornillador
plano.

Separar el paragolpes con ayuda de un destornilla-
dor.

Mantener el paragolpes separado mediante el útil
(Car. 1363).

Soltar el paragolpes (7).

Mantener el paragolpes separado mediante el útil
(Car. 1363).

Soltar el paragolpes (8).

Efectuar la misma operación en los dos lados del ve-
hículo.

Extraer el paragolpes (esta intervención requiere
dos operarios).

Desconectar los conectores.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar los conectores.

Colocar el paragolpes trasero en su sitio (esta inter-
vención requiere dos operarios).

113365

113363

113364

55A

-

10

PROTECCIONES EXTERIORES

Paragolpes trasero: Extracción - Reposición

55A

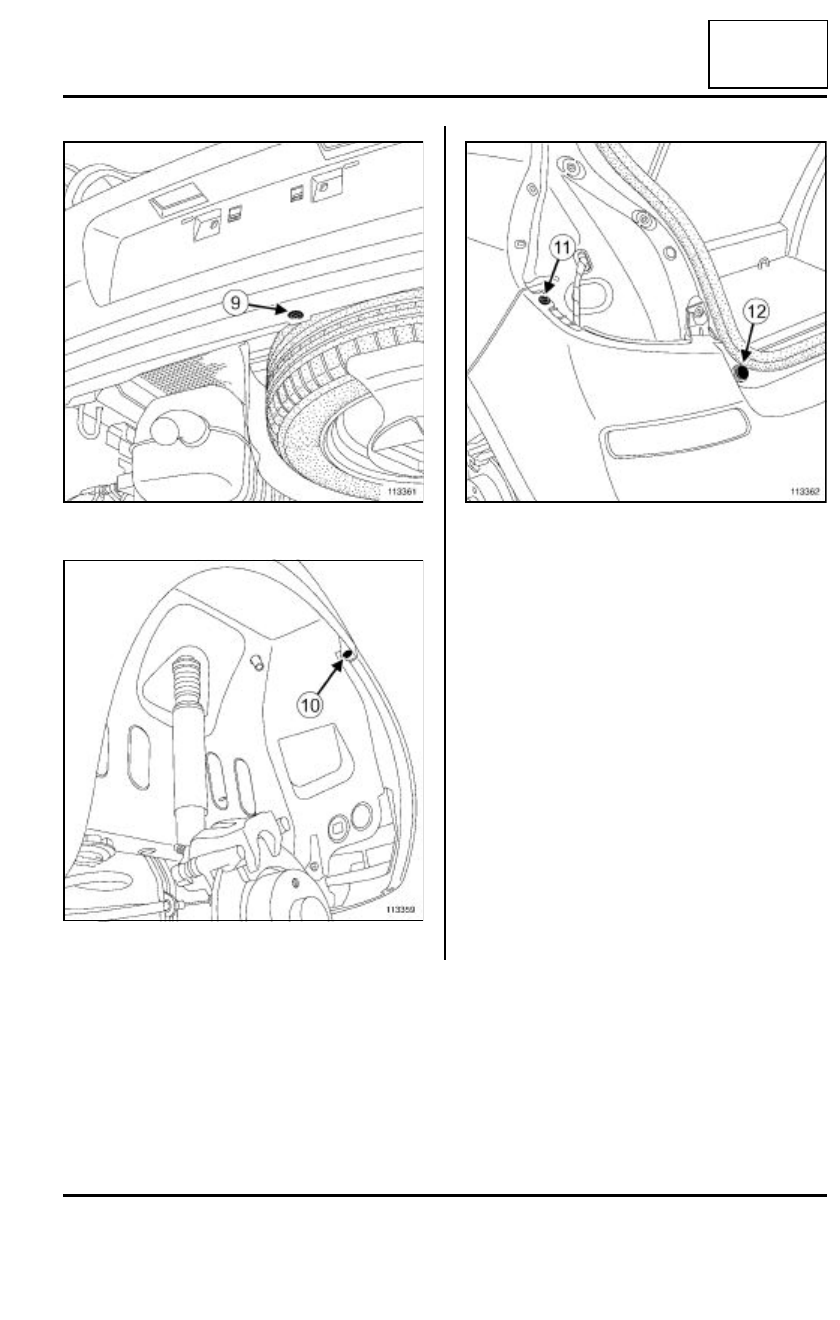

Colocar el tornillo (9).

Colocar los tornillos (10).

Colocar:

- las grapas (11),

- los topes (12).

II - ETAPA FINAL

Colocar:

- las pantallas del paso de rueda trasero (consultar

55A, Protecciones exteriores, Pantalla del paso de
rueda trasero: Extracción - Reposición,  página
55A-19),

- las luces traseras (consultar MR 392 Electricidad,

Iluminación trasera, Luz trasera en aleta: Ex-
tracción - Reposición.

113361

113359

113362

55A

-

11

PROTECCIONES EXTERIORES

Paragolpes trasero: Adaptación

55A

ADAPTACIÓN

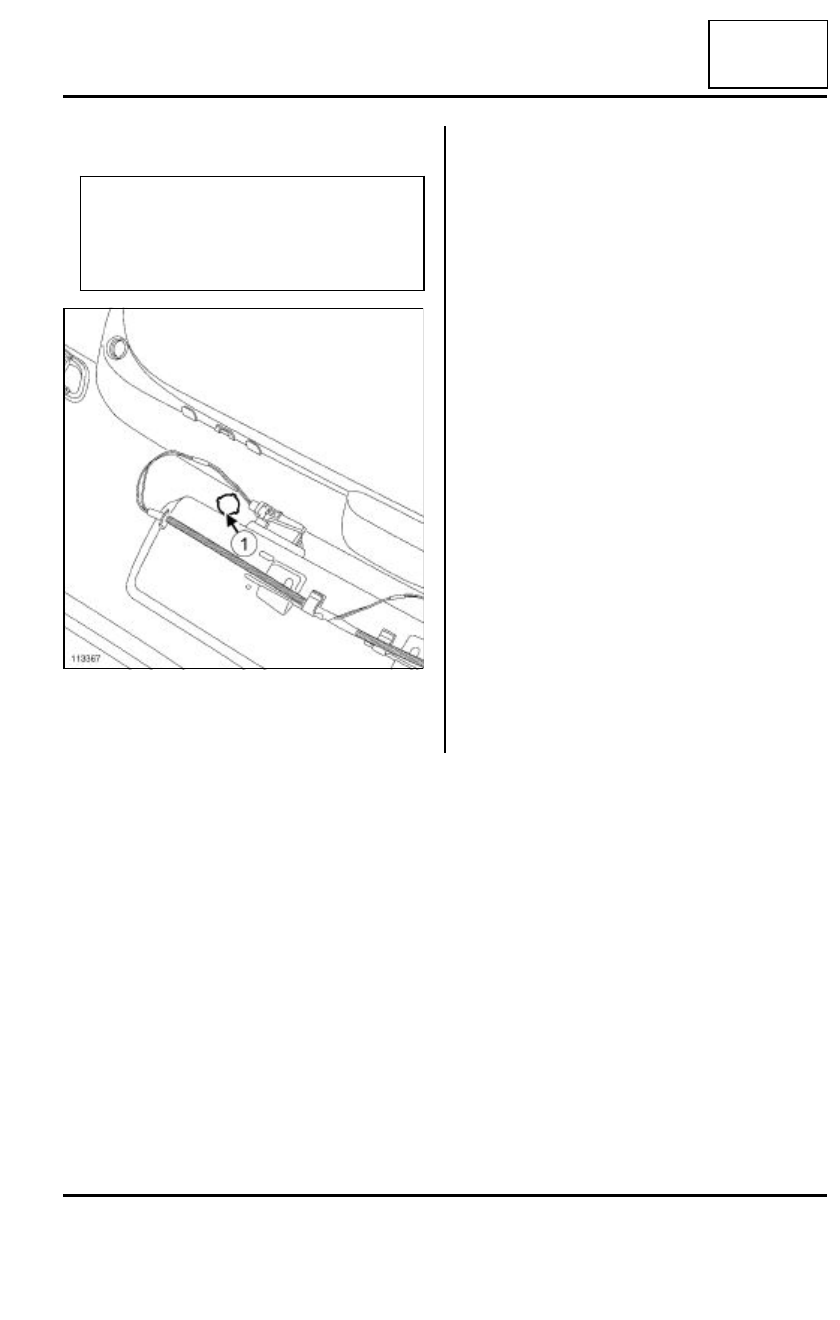

Taladrar el paragolpes trasero según lo marcado (1)
utilizando una fresa cónica.

Efectuar los acabados utilizando una lima pequeña.

Nota:

Para la sustitución de un paragolpes trasero, es
necesario realizar una adaptación de la pieza de
recambio antes de pintarla para el montaje de los
radares de proximidad.
