51A

-

11

MECANISMOS DE ABRIENTES LATERALES

Cerradura de puerta lateral trasera: Extracción - Reposición

B85

51A

Apretar al par los tornillos de fijación de la cerra-
dura  (8 N.m)(5).

II - ETAPA FINAL

Remachar el módulo de empuñadura exterior en el
panel de la puerta.

Colocar la empuñadura exterior de puerta (consultar
51A, Mecanismos de abrientes laterales, Empuña-
dura exterior de puerta: Extracción - Reposición,  pá-
gina 51A-5).

Efectuar una prueba de funcionalidad.

Cerrar la tapa de acceso (consultar Película de es-
tanquidad de la puerta: Extracción - Reposición).

Colocar el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral trasera: Extracción -
Reposición).

111946

5

5

51A

-

12

MECANISMOS DE ABRIENTES LATERALES

Mecanismo del elevalunas manual de puerta lateral trasera: Extracción - Reposición

B85

51A

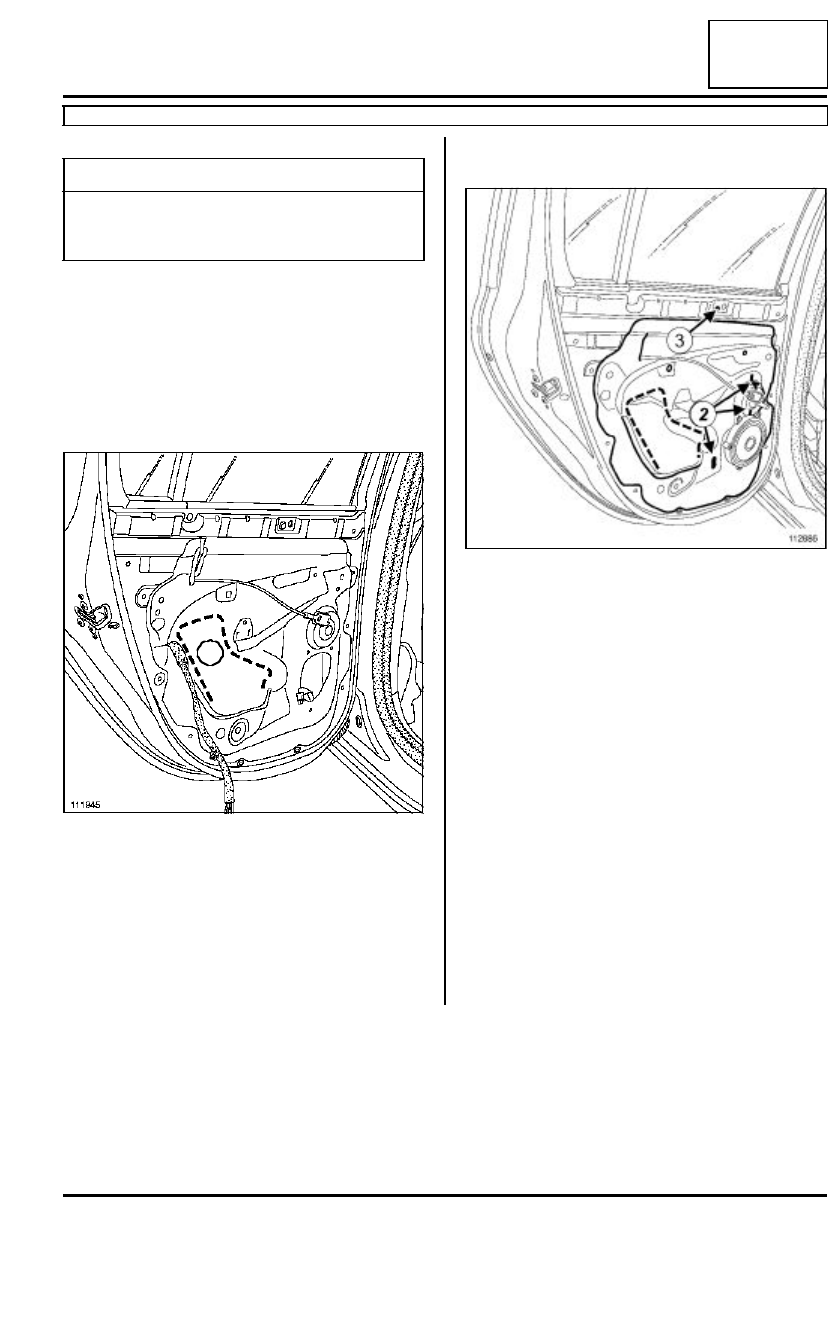

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral trasera: Extracción -
Reposición).

Abrir la tapa (1) de acceso al mecanismo del eleva-
lunas según lo marcado en la película de estanqui-
dad.

Bajar el cristal para acceder a la grapa de fijación del
cristal.

Extraer la grapa de fijación.

Sujetar el cristal en posición alta con cinta de en-
mascarar.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Efectuar unos cortes en la película de estanquidad,
para acceder a los tornillos de fijación (2) del meca-
nismo del elevalunas.

Quitar los tornillos (2) y (3).

Extraer el mecanismo del elevalunas.

REPOSICIÓN

I - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Colocar el mecanismo del elevalunas en el cajón de
puerta.

Pares de apriete

m

tornillos de fijación del
mecanismo del elevalu-
nas

6.5 N.m

111945

1

112886

51A

-

13

MECANISMOS DE ABRIENTES LATERALES

Mecanismo del elevalunas manual de puerta lateral trasera: Extracción - Reposición

B85

51A

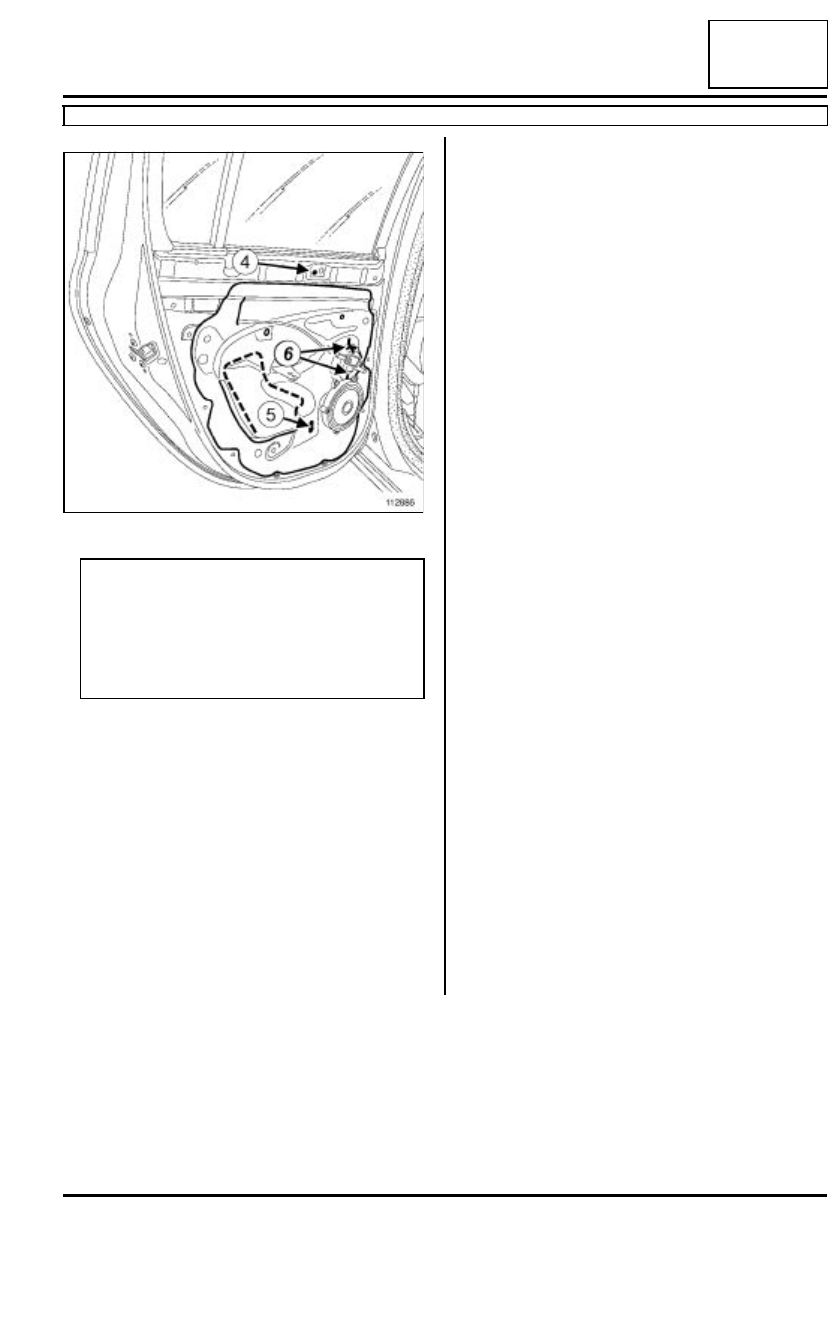

Apretar al par los tornillos de fijación del mecanis-
mo del elevalunas (6.5 N.m) respetando el orden
de apriete: el tornillo (4), el tornillo (5) y los tornillos
(6).

Efectuar una prueba de funcionalidad.

II - ETAPA FINAL

Cerrar la tapa de acceso y los cortes en la película
de estanquidad (consultar Película de estanquidad
de la puerta: Extracción - Reposición).

Colocar el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral trasera: Extracción -
Reposición).

112886

Nota:

En el momento de la reposición del mecanismo
del elevalunas, respetar el orden de apriete.

El orden de apriete permite garantizar una buena
geometría del mecanismo del elevalunas y el cor-
recto posicionamiento del cristal en la grapa.

51A

-

14

MECANISMOS DE ABRIENTES LATERALES

Mecanismo del elevalunas eléctrico de puerta lateral trasera: Extracción - Reposición

B85

51A

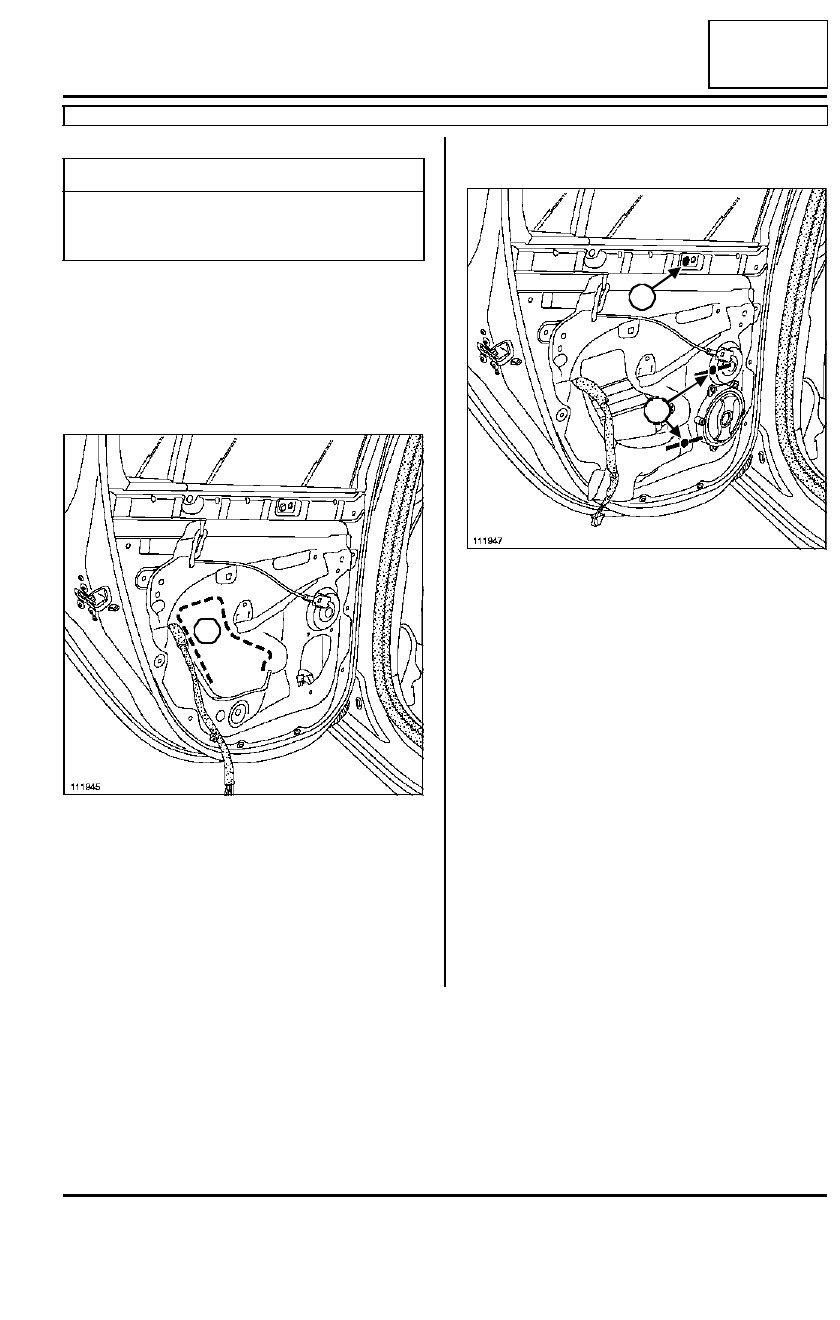

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral trasera: Extracción -
Reposición).

Abrir la tapa (1) de acceso al mecanismo de elevalu-
nas según lo marcado en la película de estanquidad.

Bajar el cristal para poder acceder a la grapa de fija-
ción del cristal.

Desclipsar la grapa

Sujetar el cristal en posición alta con cinta de en-
mascarar.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Efectuar unos cortes en la película de estanquidad,
para acceder a los tornillos de fijación (2) del meca-
nismo del elevalunas.

Quitar los tornillos (2) y (3).

Desconectar el conector de alimentación del meca-
nismo del elevalunas.

Extraer el mecanismo del elevalunas.

REPOSICIÓN

I - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Colocar el mecanismo del elevalunas en el cajón de
puerta.

Pares de apriete

m

tornillos de fijación del
mecanismo del elevalu-
nas

6.5 N.m

111945

1

111947

2

3
