MECANISMOS DE ABRIENTES LATERALES

Mecanismo del elevalunas eléctrico de puerta lateral delantera: Extracción - Reposición

51A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN A LA EXTRACCIÓN

Extraer el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral delantera: Extracción
- Reposición).

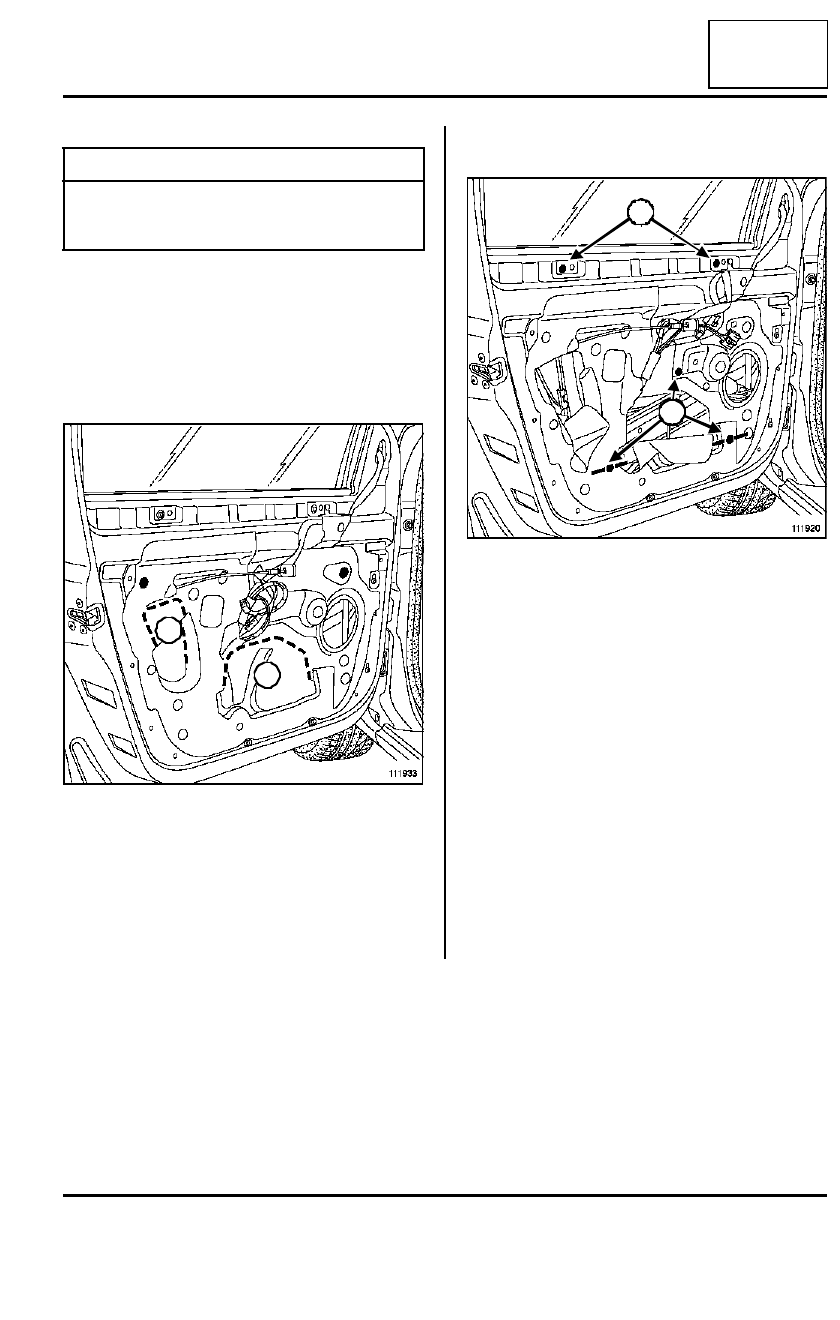

Abrir las tapas (1) y (2) de acceso al mecanismo de
elevalunas según lo marcado en la película de es-
tanquidad.

Extraer el cristal deslizante (consultar 54A, Crista-
les, Cristal deslizante de puerta lateral delantera:
Extracción - Reposición,  página 54A-6) o mantener-
lo en posición alta con ayuda de una cinta de enmas-
carar.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Efectuar unos cortes en la película de estanquidad
para acceder al tornillo de fijación (3) del mecanismo
del elevalunas.

Quitar los tornillos (3) y (4).

Desconectar el conector de alimentación del meca-
nismo del elevalunas.

Extraer el mecanismo del elevalunas.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el mecanismo del elevalunas en el cajón de
puerta.

Conectar el conector de alimentación del mecanis-
mo del elevalunas.

Pares de apriete

m

tornillos de fijación del
mecanismo del elevalu-
nas

6,5 N.m

111933

1

2

111920

3

3

4

51A

-

8

MECANISMOS DE ABRIENTES LATERALES

Mecanismo del elevalunas eléctrico de puerta lateral delantera: Extracción - Reposición

51A

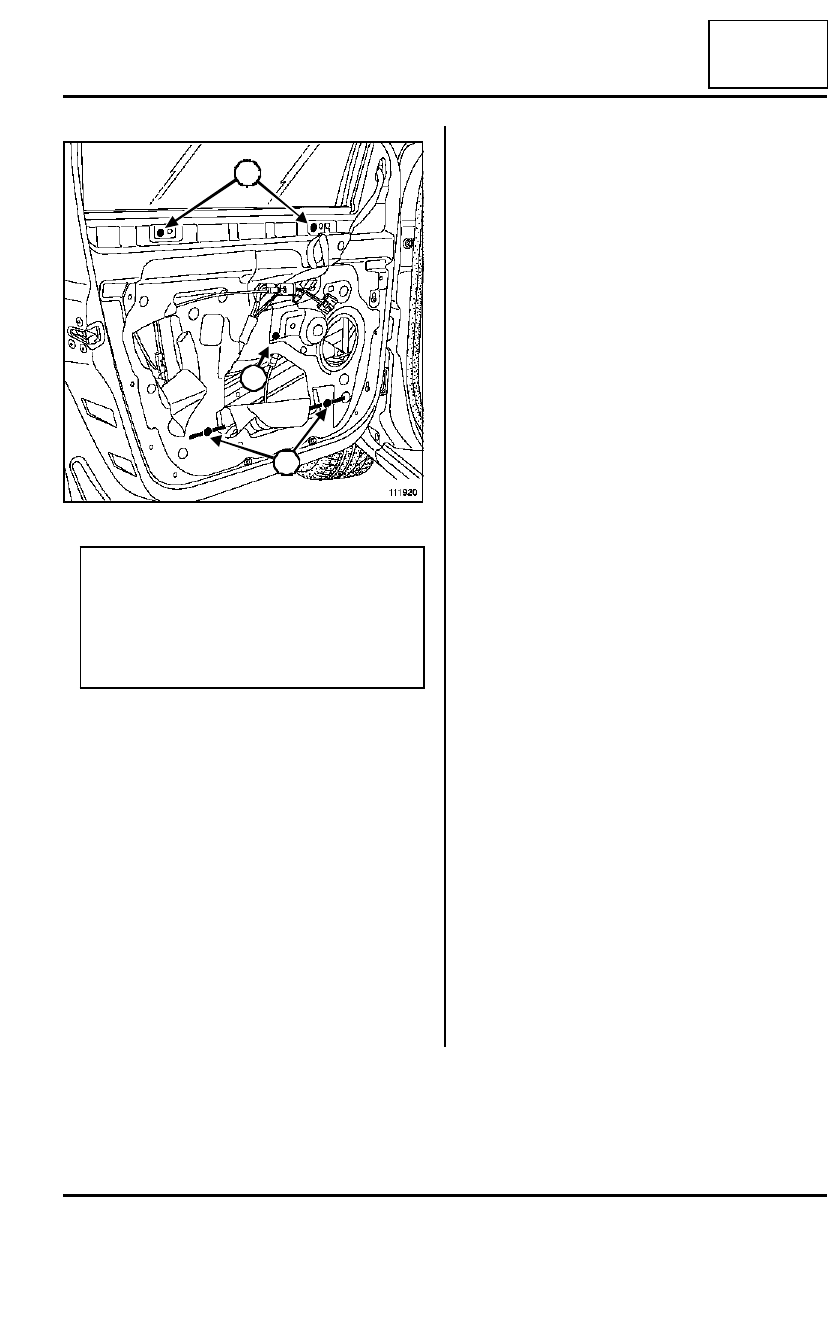

Apretar al par los tornillos de fijación del mecanis-
mo del elevalunas (6,5 N.m) respetando el orden
de apriete: los tornillos (5), (6) y (7).

Efectuar una prueba de funcionalidad.

II - ETAPA FINAL

Cerrar las tapas de acceso y los recortes en la pelí-
cula de estanquidad (consultar Película de estan-
quidad de la puerta: Extracción - Reposición).

Colocar el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral delantera: Extracción
- Reposición).

Inicializar el motor del elevalunas (según el nivel de
equipamiento) (consultar MR 392 Electricidad, Ele-
valunas eléctrico - Techo solar, Motor del eleva-
lunas delantero: Inicialización).

111920

Nota:

En la reposición del mecánico del elevalunas,
respetar el orden de apriete.

El orden de apriete permite garantizar una buena
geometría del mecanismo del elevalunas y el cor-
recto posicionamiento del cristal en la grapa.

5

6

7

51A

-

9

MECANISMOS DE ABRIENTES LATERALES

Cerradura de puerta lateral trasera: Extracción - Reposición

B85

51A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral trasera: Extracción -
Reposición).

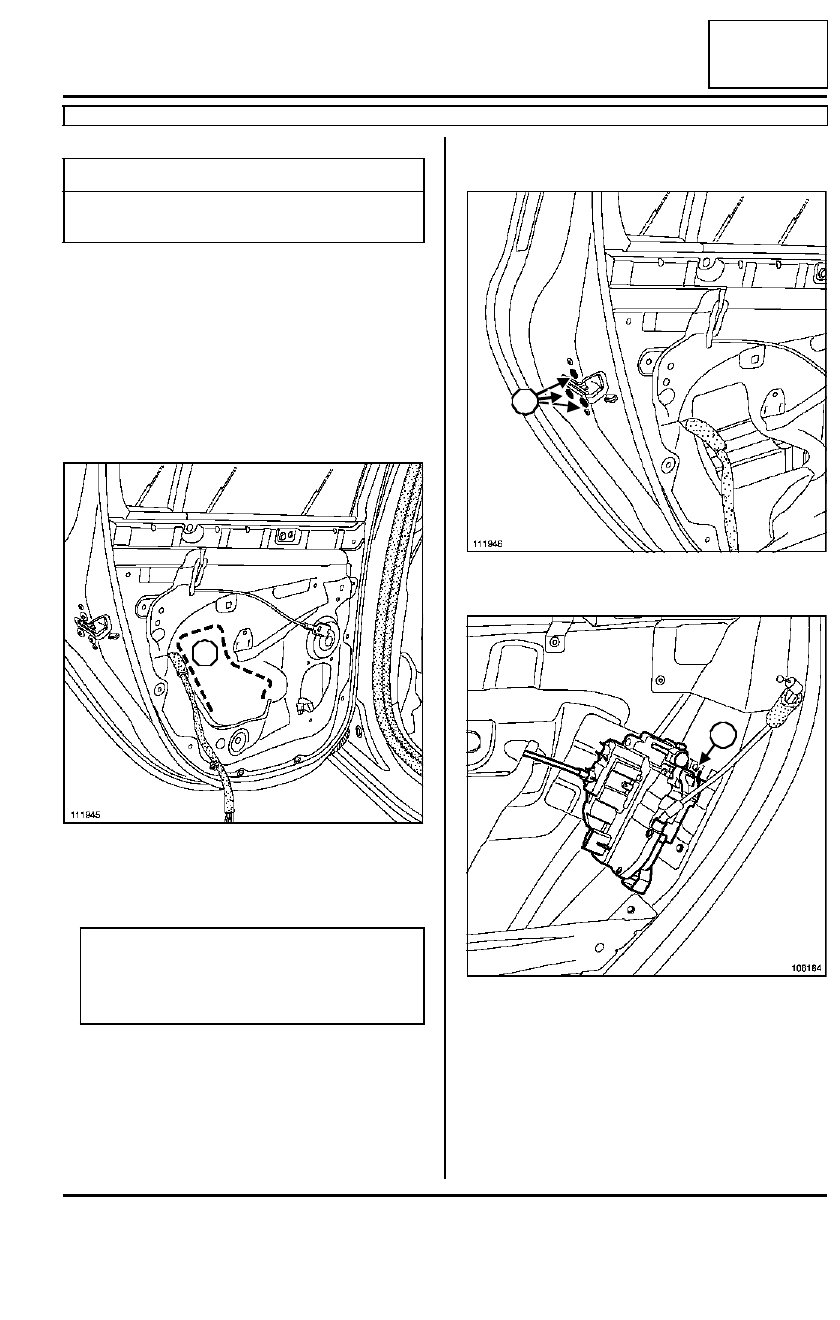

Abrir la tapa de acceso (1) al conjunto cerradura se-
gún lo marcado en la película de estanquidad.

Extraer:

- la empuñadura exterior de puerta trasera (consul-

tar 51A, Mecanismos de abrientes laterales, Em-
puñadura exterior de puerta: Extracción -
Reposición,  página 51A-5),

- el remache del módulo en el panel de puerta.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos (2).

Levantar ligeramente la cerradura para extraerla del
gancho de sujeción (3).

Extraer el conjunto "cerradura-módulo de empuña-
dura exterior" del cajón de la puerta.

Desconectar los conectores de alimentación (según
el nivel de equipamiento).

Soltar el tope de cable del módulo de empuñadura
exterior.

Pares de apriete

m

tornillos de fijación de la
cerradura

8 N.m

111945

Nota:

La extracción de la empuñadura exterior de la
puerta trasera es idéntica a la extracción de la
empuñadura exterior de la puerta delantera.

1

111946

108164

2

2

2

3

51A

-

10

MECANISMOS DE ABRIENTES LATERALES

Cerradura de puerta lateral trasera: Extracción - Reposición

B85

51A

Soltar el prisma utilizando un destornillador plano
(según el nivel de equipamiento).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar el cable de la cerradura en el módulo de em-
puñadura exterior.

Conectar los conectores de alimentación.

Colocar el conjunto "cerradura-módulo de empuña-
dura exterior" en el cajón de puerta.

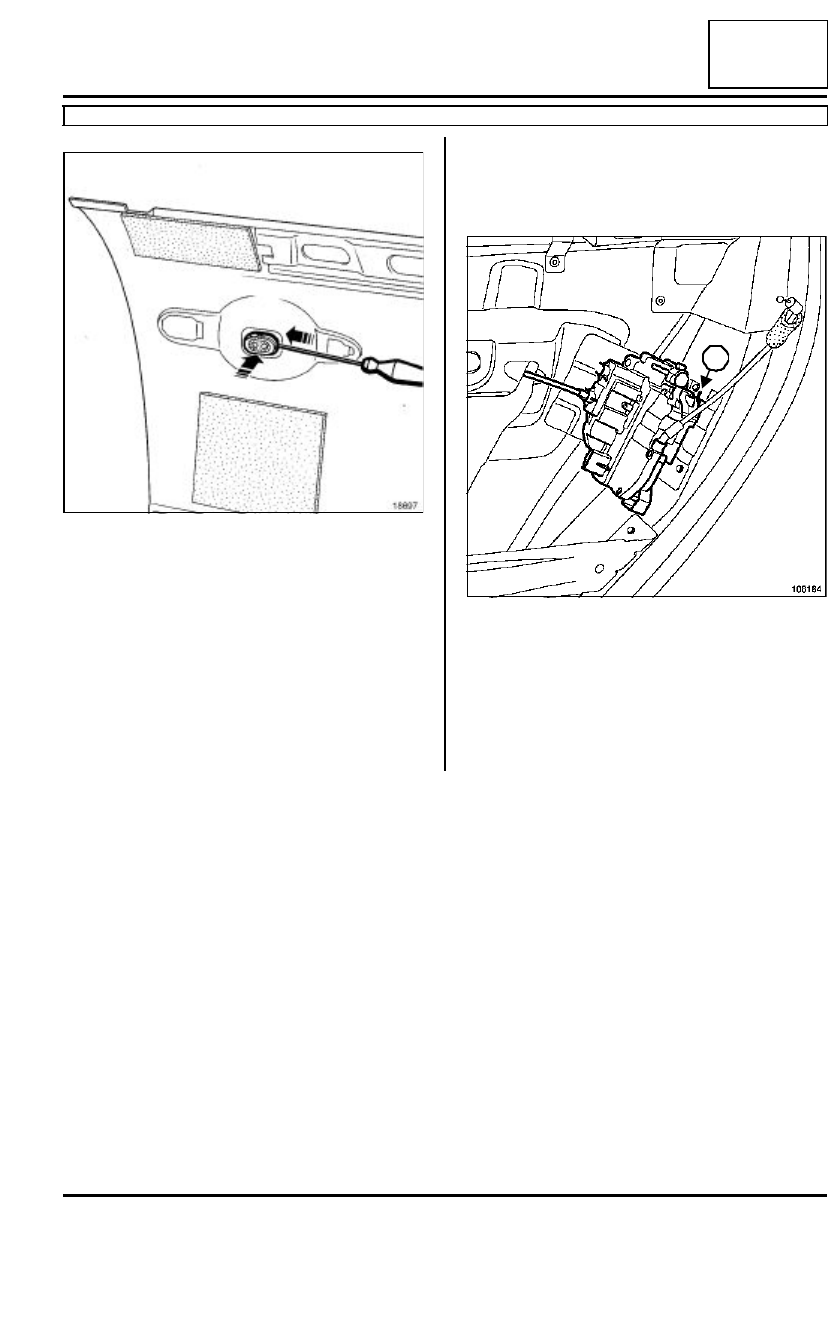

Posicionar la cerradura en el gancho (4) de sujeción
del cajón de la puerta.

18697

108164

4
