45A

-

8

ALTOS DE CARROCERÍA

Techo: Descripción

B85 o C85

45A

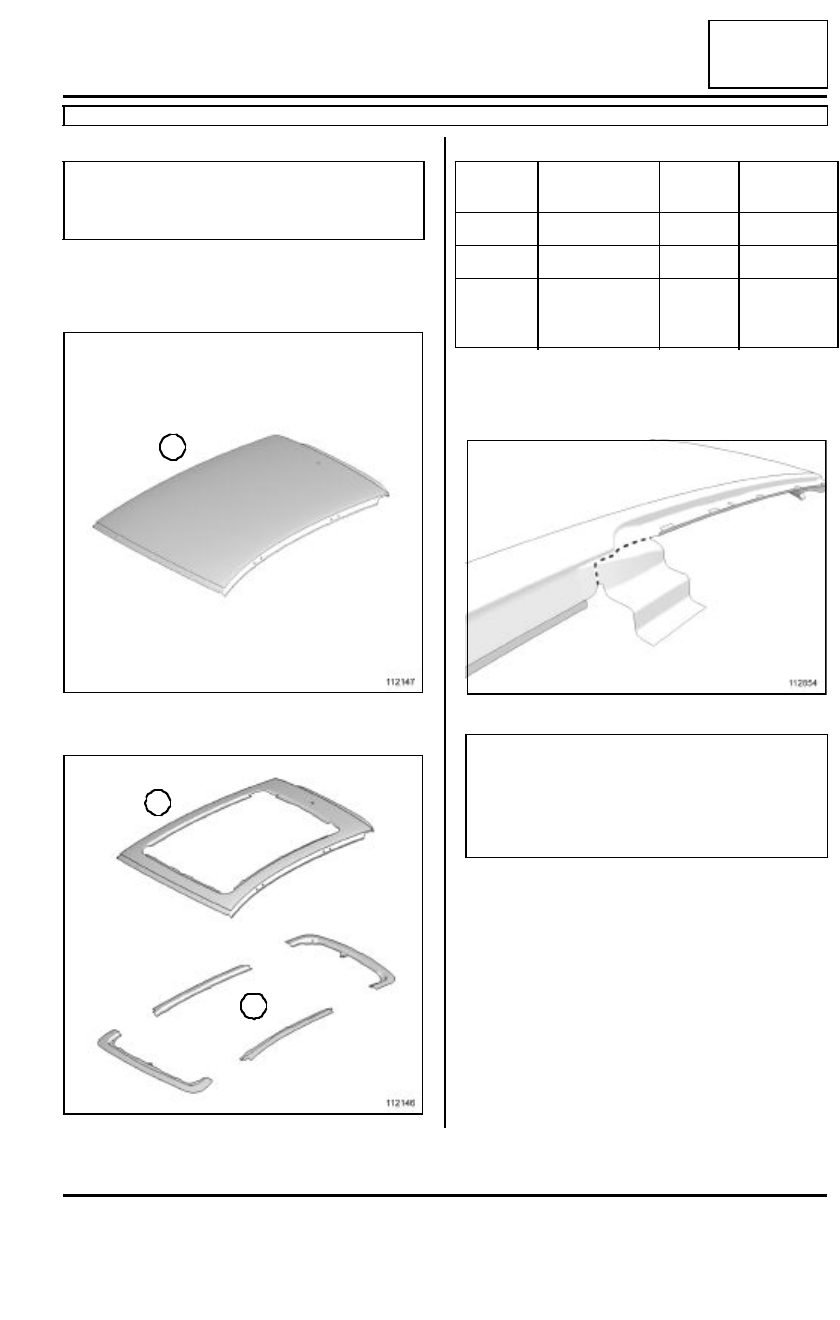

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Techo normal

Techo solar

II - PIEZA EN POSICIÓN

Recorte de la tira del techo

Nota:

Para las partes pegadas, utilizar una cola de
estructura tipo MCT 514.

112147

112146

2

3

4

Número

Designación

Natura-
leza

Espesor
(mm)

(2)

Techo normal

-

0,7

(3)

Techo solar

-

0,7

(4)

Raíles refue-
rzo del techo
solar

-

1

112854

Nota:

El techo de la versión 3 puertas se vende equipado
con una tira a cada lado para evitar su defor mación
durante el transporte.

Proceder a recortarlas antes de colocar el techo.

45A

-

9

ALTOS DE CARROCERÍA

Techo: Descripción

B85 o C85

45A

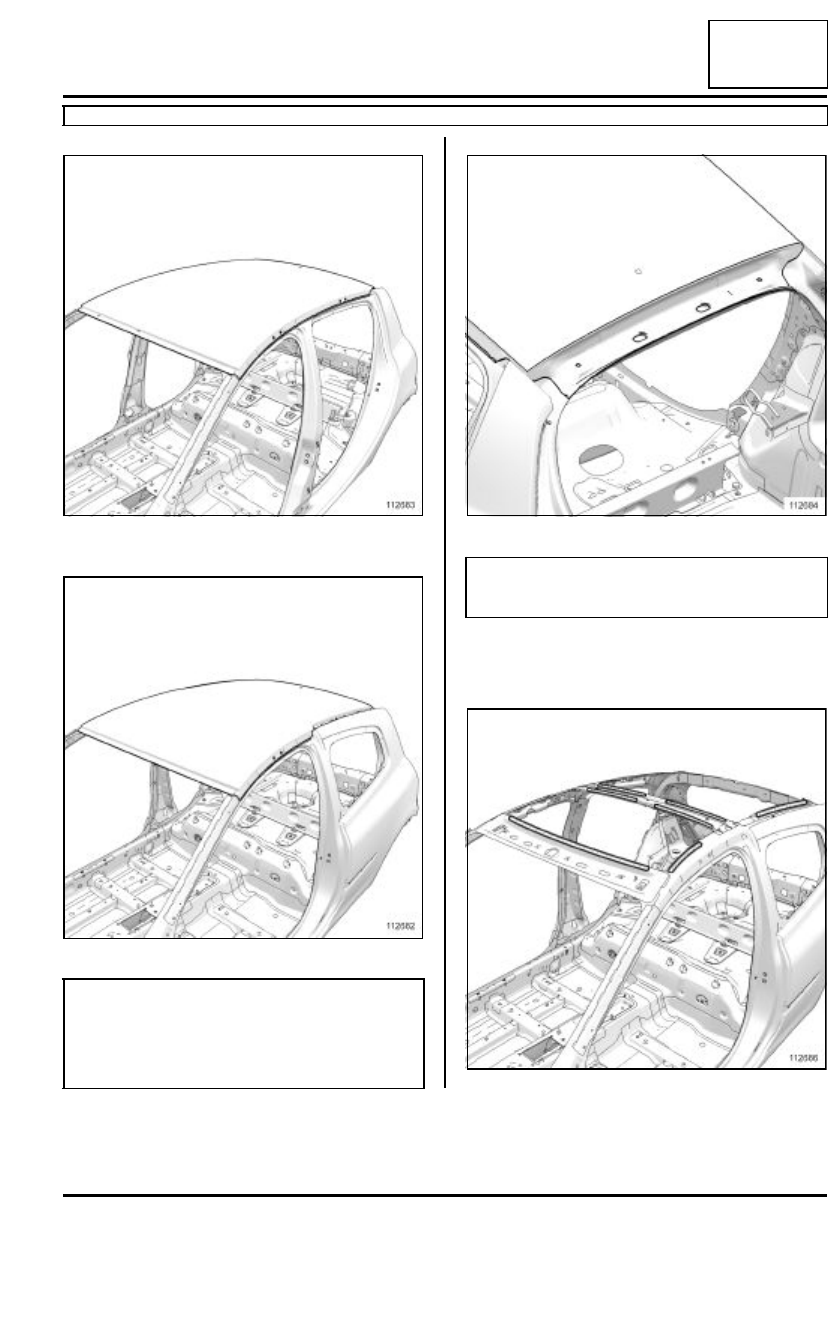

Parte delantera versión 5 puertas

Parte delantera versión 3 puertas

Parte trasera

Zona de encolado del techo

Parte delantera lateral techo normal

112683

112682

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, éstos serán sustituidos por los puntos de
taponado tras el taladrado de la primera chapa.

112684

Nota:

El método no presenta dificultades.

112686

45A

-

10

ALTOS DE CARROCERÍA

Techo: Descripción

B85 o C85

45A

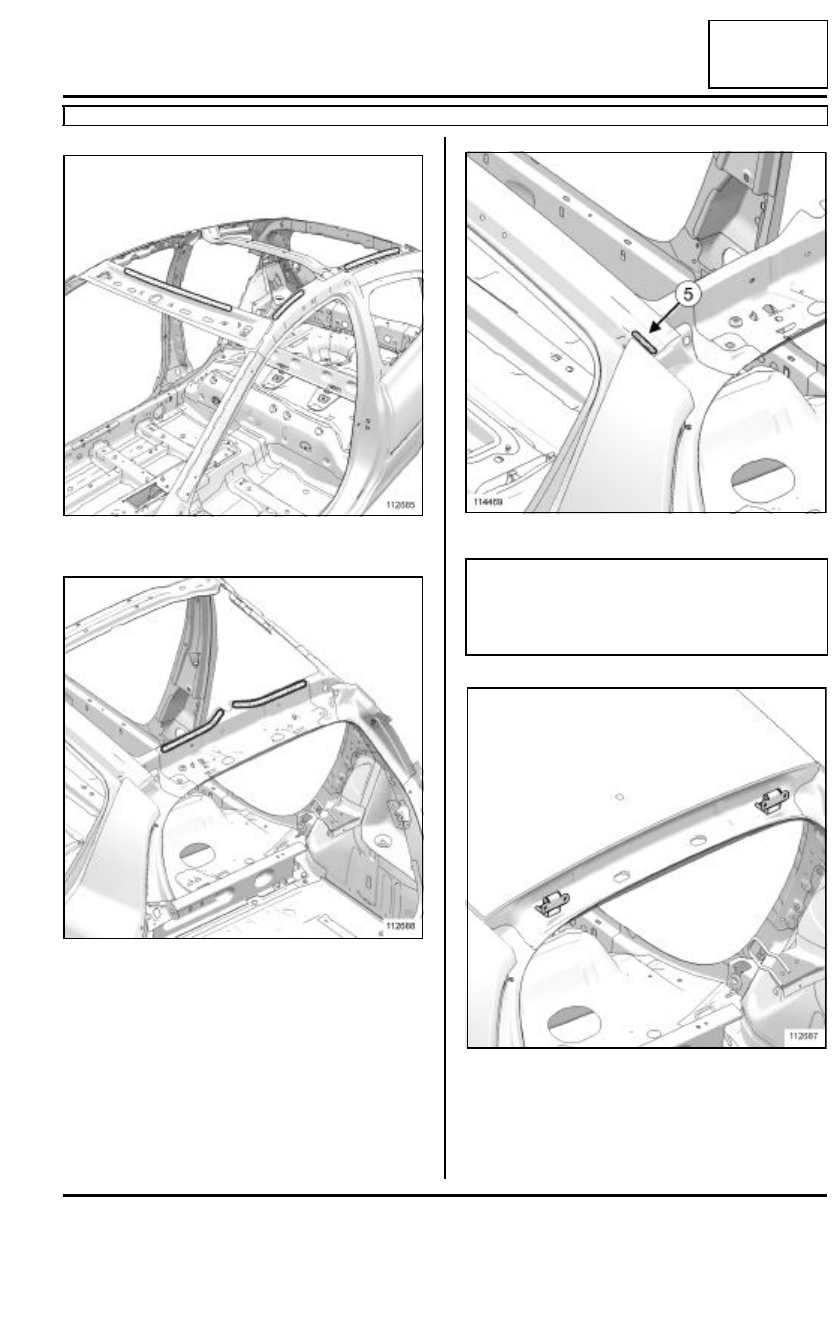

Parte delantera lateral techo solar

Parte trasera

Tras la aplicación de la cola en el vehículo, colocar el
techo, y después montar las bisagras de portón  para
mantener el techo colocado.

Para indicaciones detalladas sobre una unión particu-
lar (consultar MR 400, 40A, Generalidades).

112685

112688

114469

Nota:

Efectuar un cordón (5) de cola de estructura de
cada lado del vehículo antes de realizar el montaje
del techo.

112687

45A

-

11

ALTOS DE CARROCERÍA

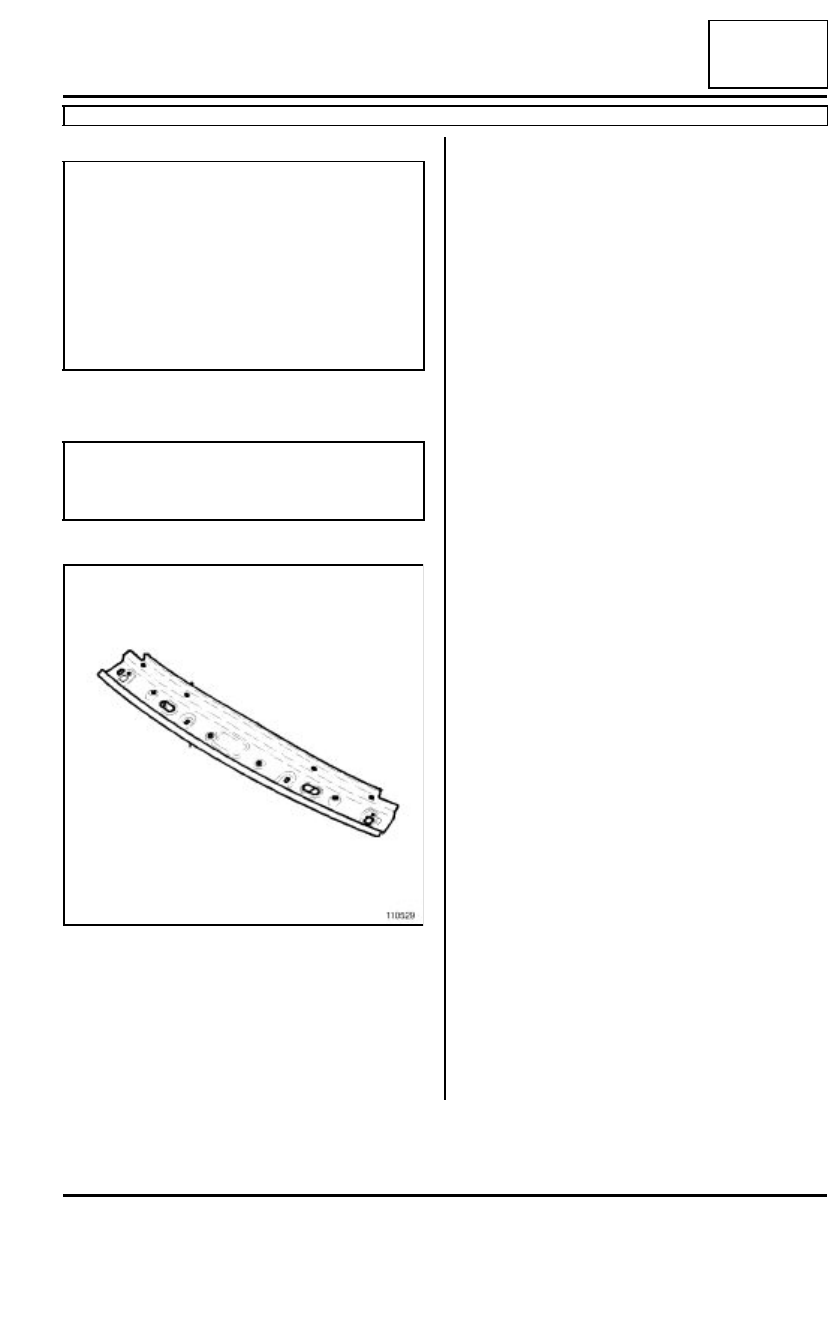

Travesaño delantero de techo: Descripción general

B85 o C85

45A

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

(MR 400, 40A, Generalidades).

Esta pieza es de tipo elemental, sólo cumple la función
de travesaño delantero de techo así como de refuerzo
del techo a través de una unión pegada.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras par tes de este sub-capítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110529
