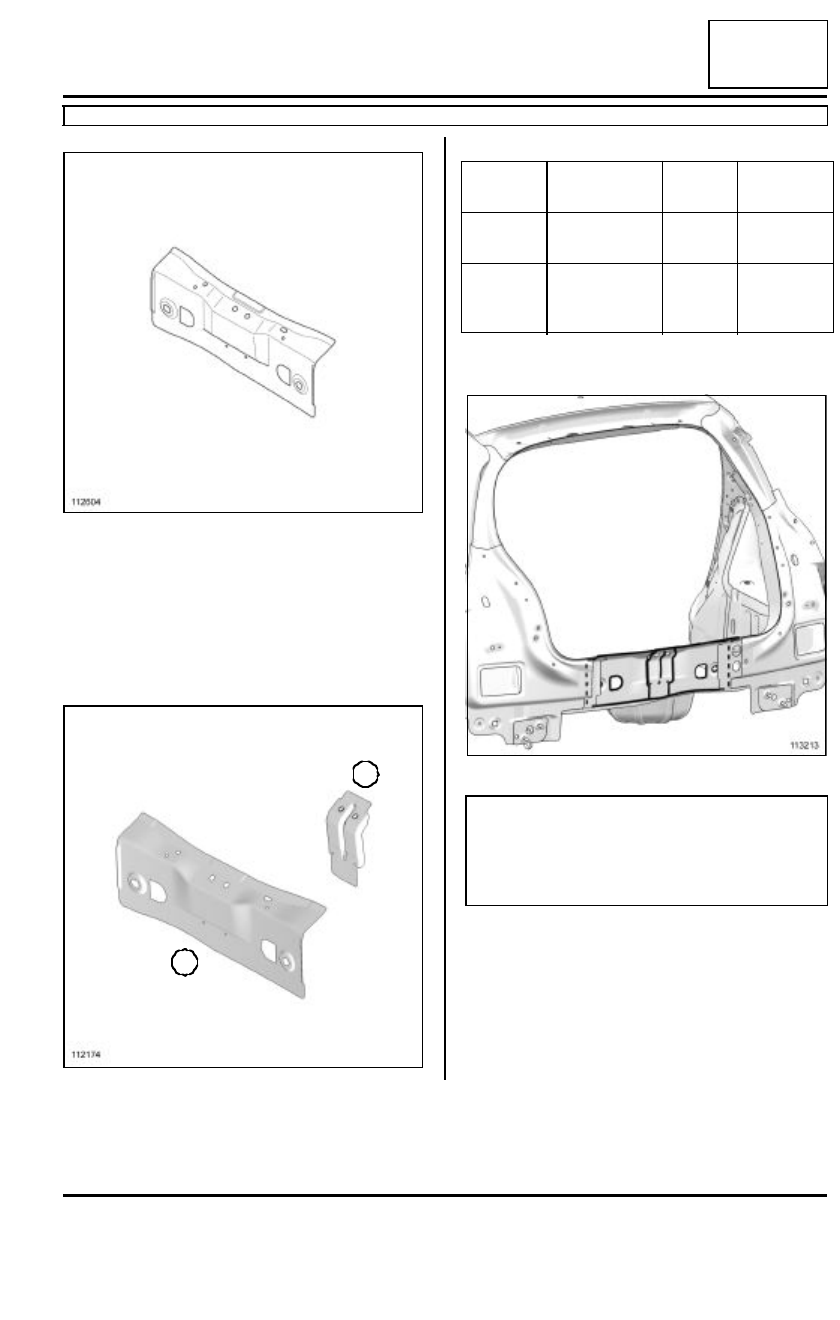

44A

-

35

ESTRUCTURA SUPERIOR TRASERA

Forro de faldón trasero: Descripción

B85 o C85

44A

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa.

Para indicaciones detalladas sobre una unión particu-
lar, consultar MR 400,40A, Generalidades.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

112604

112174

1

2

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Forro de fal-
dón trasero

-

0,85

(2)

Refuerzo del
cerradero de
portón

HLE

1,2

113213

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

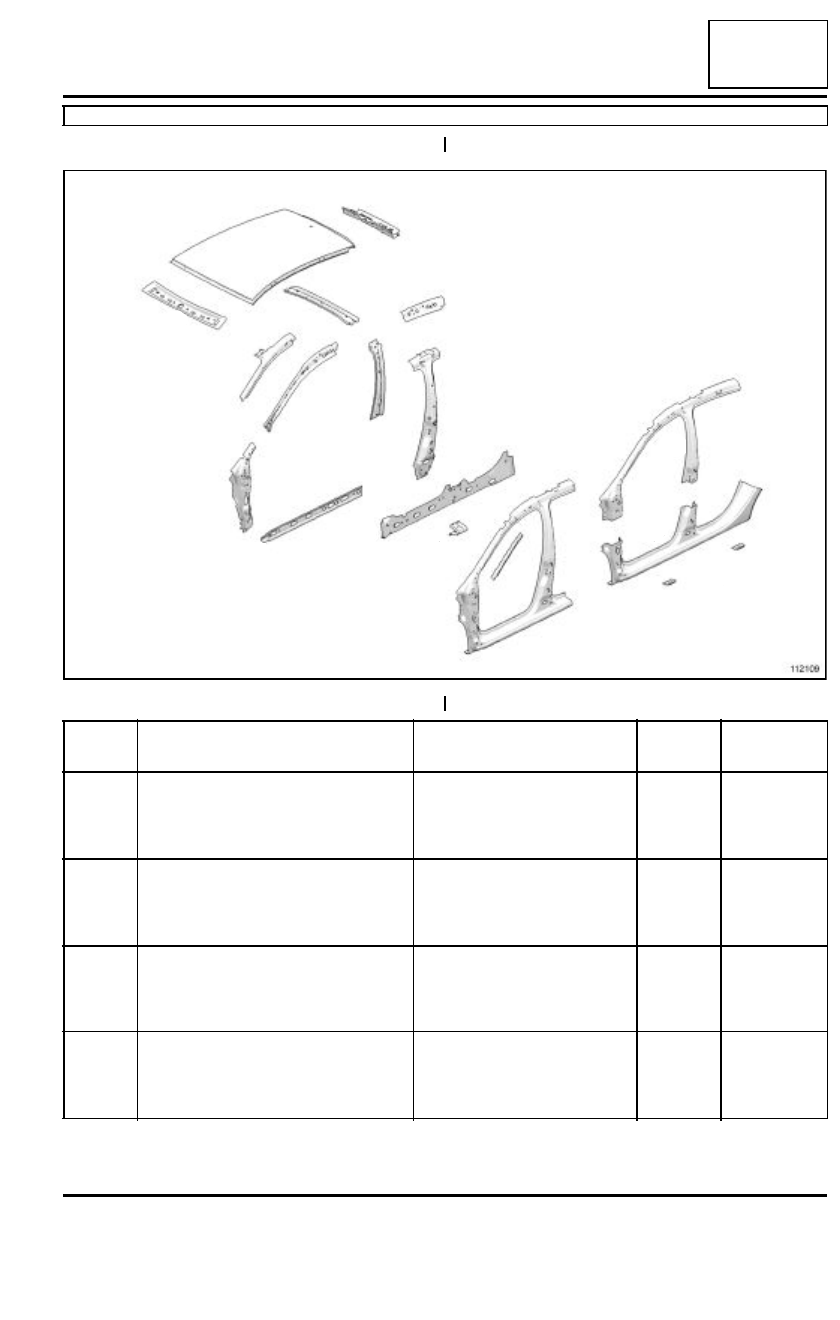

45A

-

1

ALTOS DE CARROCERÍA

Estructura del vehículo parte lateral: Descripción

B85 o C85

45A

ESTRUCTURA LATERAL

112109

7

12

6

3

5

11

13

2

10

1

9

8

4

18

17

16

15

14

Número

Designación

Clasificación

Natura-
leza

Espesor

(1)

Costado de carrocería parte delantera

(consultar  43A, Estructura
superior lateral, Pie delan-
tero: Descripción, página
43A-11)

0,65/0,95

(2)

Puente apoyo gato

(consultar  41C, Estructura
inferior lateral, Bajos de car-
rocería: Descripción, página
41C-13)

THLE

2

(3)

Bajos de carrocería

(consultar  41C, Estructura
inferior lateral, Bajos de car-
rocería: Descripción, página
41C-13)

0,65/0,95

(4)

Soporte de doble estanquidad

(consultar  43A, Estructura
superior lateral, Pie delan-
tero: Descripción, página
43A-11)

0,8

45A

-

2

ALTOS DE CARROCERÍA

Estructura del vehículo parte lateral: Descripción

B85 o C85

45A

(5)

Parte superior de carrocería

(consultar  43A, Estructura
superior lateral, Parte supe-
rior de carrocería: Descrip-
ción, página 43A-43)

0,65/0,95

(6)

Refuerzo de choque lateral

(consultar  41C, Estructura
inferior lateral, Bajos de car-
rocería:  Descripción, página
41C-13)

HLE

1,5

(7)

Cierre del bajo de carrocería

(consultar  41C, Estructura
inferior lateral, Cierre del
bajo de carrocería: Descrip-
ción, página 41C-25)

HLE

1,2

(8)

Refuerzo del bajo de carrocería

(consultar  41C, Estructura
inferior lateral,  Refuerzo del
bajo de carrocería: Descrip-
ción, página 41C-31)

HLE

1,5

(9)

Refuerzo del pie delantero

(consultar  43A, Estructura
superior lateral,  Refuerzo
del pie delantero: Descrip-
ción, página 43A-15)

HLE

1,2

(10)

Refuerzo del pie medio

(consultar  43A, Estructura
superior lateral,  Refuerzo
del pie medio: Descripción,
página 43A-26)

THLE

1,8

(11)

Forro de pie medio

(consultar  43A, Estructura
superior lateral,  Refuerzo
del pie medio: Descripción,
página 43A-26)

HLE

1,3

(12)

Forro del montante de vano.

(consultar  43A, Estructura
superior lateral, Forro del
montante del vano del para-
brisas: Descripción, página
43A-18)

HLE

1,4

(13)

Refuerzo de viga delantera

(consultar  43A, Estructura
superior lateral, Forro del
montante del vano del para-
brisas: Descripción, página
43A-18)

HLE

1,2

(14)

Forro de viga

(consultar  43A, Estructura
superior lateral, Forro de
viga: Descripción, página
43A-48)

0,95

Número

Designación

Clasificación

Natura-
leza

Espesor

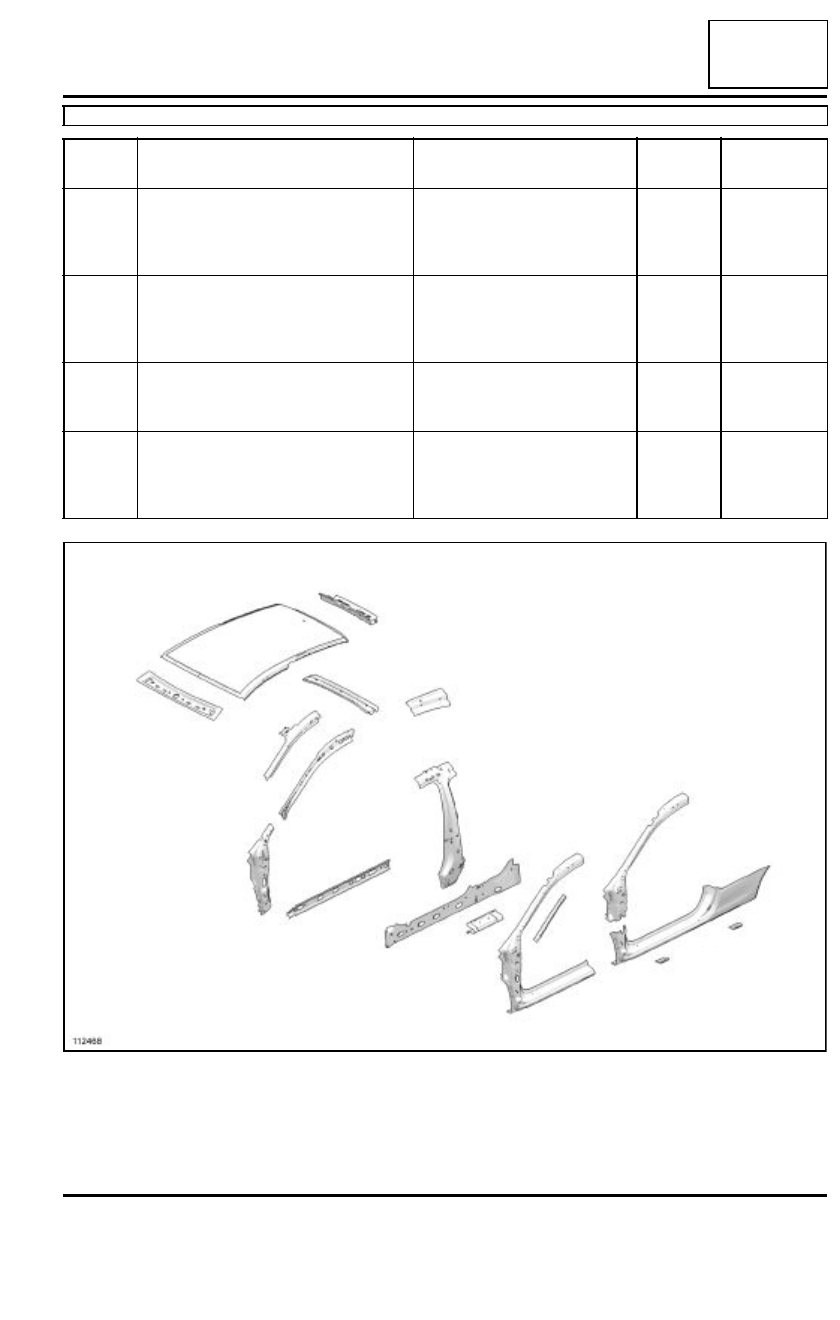

45A

-

3

ALTOS DE CARROCERÍA

Estructura del vehículo parte lateral: Descripción

B85 o C85

45A

(15)

Travesaño central de techo

(consultar 45A, Altos de car-

rocería,  T r avesaño central
d e  t e cho: Descripción,
página 45A-13)

THLE

1,8

(16)

Travesaño delantero de techo

(consultar 45A, Altos de car-

rocería,  Travesaño delan-
tero de techo: Descripción
general, página 45A-11)

0,65

(17)

Techo

(consultar 45A, Altos de car-
rocería, Techo: Descripción,
página 45A-7)

0,75

(18)

Travesaño trasero de techo

(consultar 45A, Altos de car-

rocería,  Travesaño trasero
d e  t e cho: Descripción,
página 45A-16)

HLE

0,95

112468

Número

Designación

Clasificación

Natura-
leza

Espesor

4

12

3

2

10

1

9

8

7

16

15

14

13

6

5

18

17
