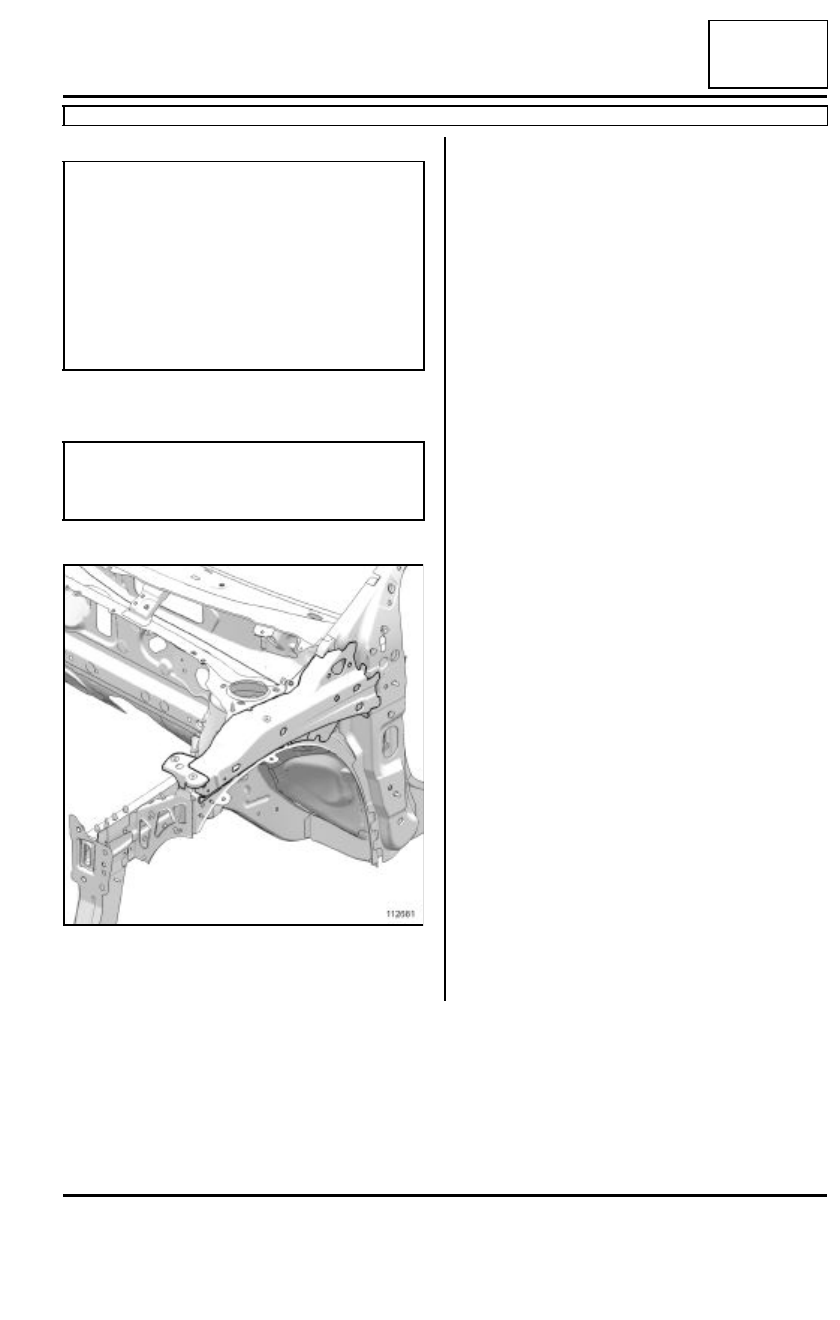

42A

-

28

ESTRUCTURA SUPERIOR DELANTERA

Refuerzo superior de costado de alero: Descripción general

B85 o C85

42A

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

(MR 400, 40A, Generalidades).

Este tipo de pieza presenta la particularidad de fijar el
frente delantero y el soporte de fijación superior de la
aleta delantera.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

112681

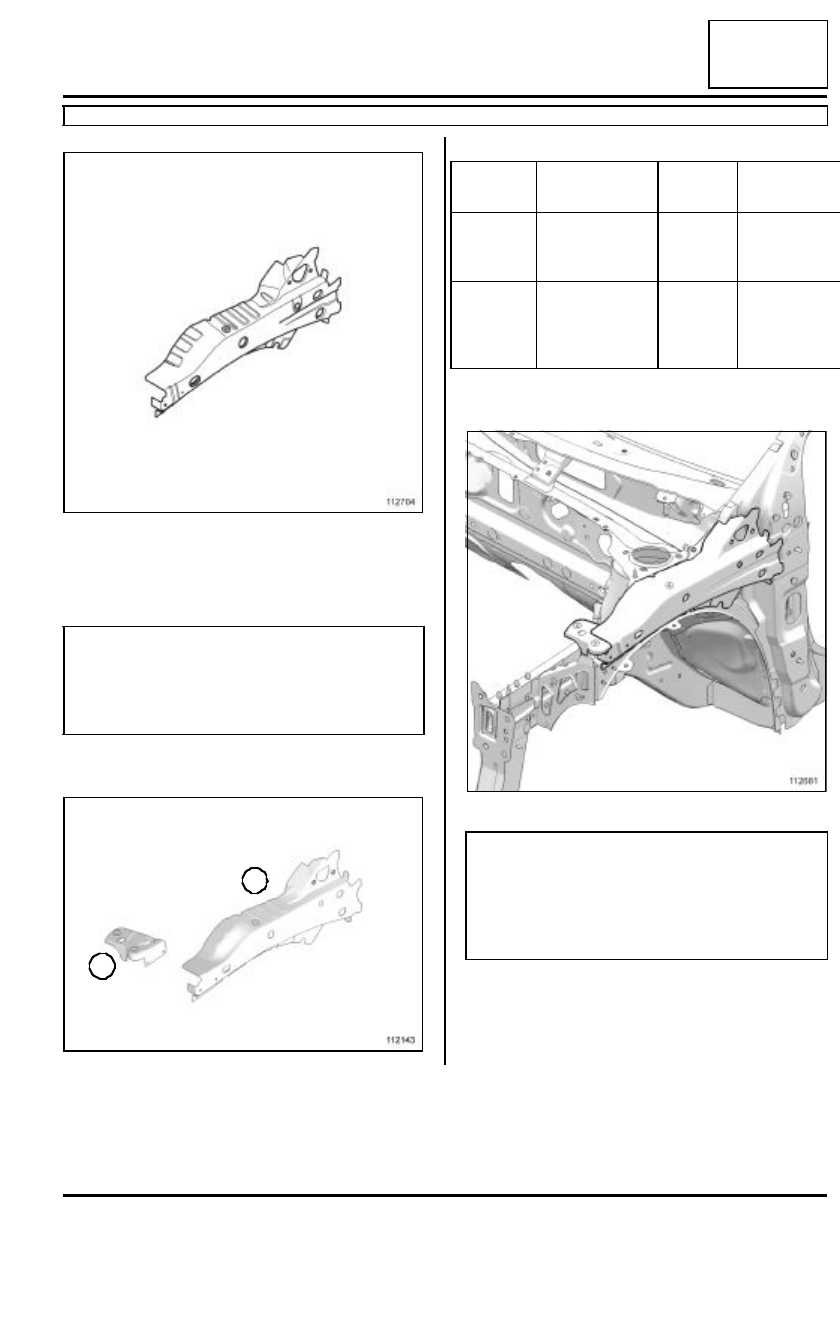

42A

-

29

ESTRUCTURA SUPERIOR DELANTERA

Refuerzo superior de costado de alero: Descripción

B85 o C85

42A

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa.

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

II - PIEZA EN POSICIÓN

112704

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, estos serán sustituidos por los puntos de
taponado tras el taladrado de la primera chapa.

112143

2

1

Número

Designación

Natura-
leza

Espesor
(mm)

(1)

Refuerzo del
c o s t a d o   d e
alero

-

1

(2)

Refuerzo  d e
fij a c i ó n   d e l
frente delan-
tero

HLE

1,4

112681

IMPORTANTE

Para las uniones soldadas en tres espesores, efec-
tuar los puntos de soldadura de la pieza sustituida
en el mismo lugar en el que se encontraban de ori-
gen para conservar las características mecánicas
de la unión.

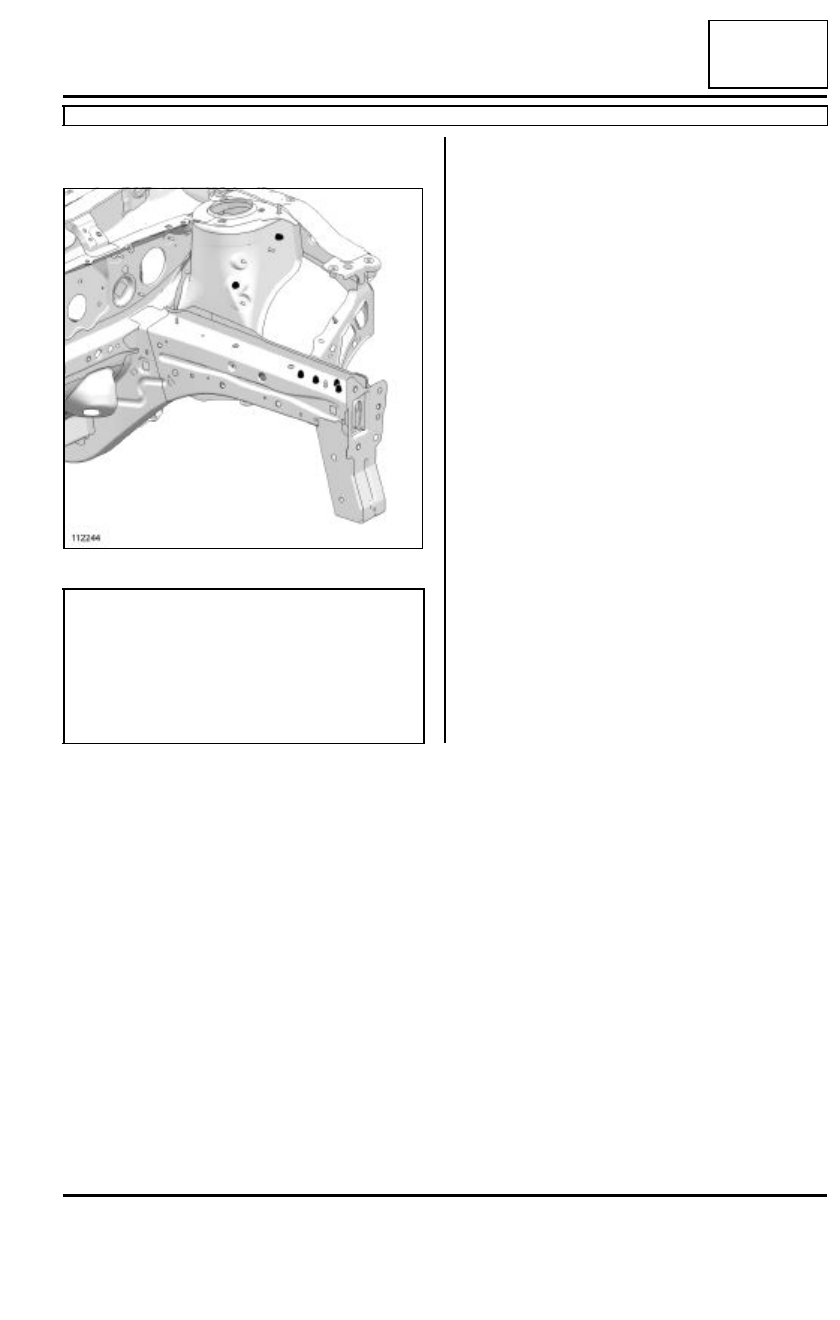

42A

-

30

ESTRUCTURA SUPERIOR DELANTERA

Refuerzo superior de costado de alero: Descripción

B85 o C85

42A

III - POSICIONAMIENTO DE LAS MASAS
ELÉCTRICAS DE PROXIMIDAD

112244

IMPORTANTE

Para que no se deterioren los órganos eléctricos y
electrónicos del vehículo, desconectar imperativa-
mente las masas del cableado situadas cerca de la
zona de soldadura.

Posicionar la masa del equipo de soldadura lo más
cerca posible de la zona de soldadura.

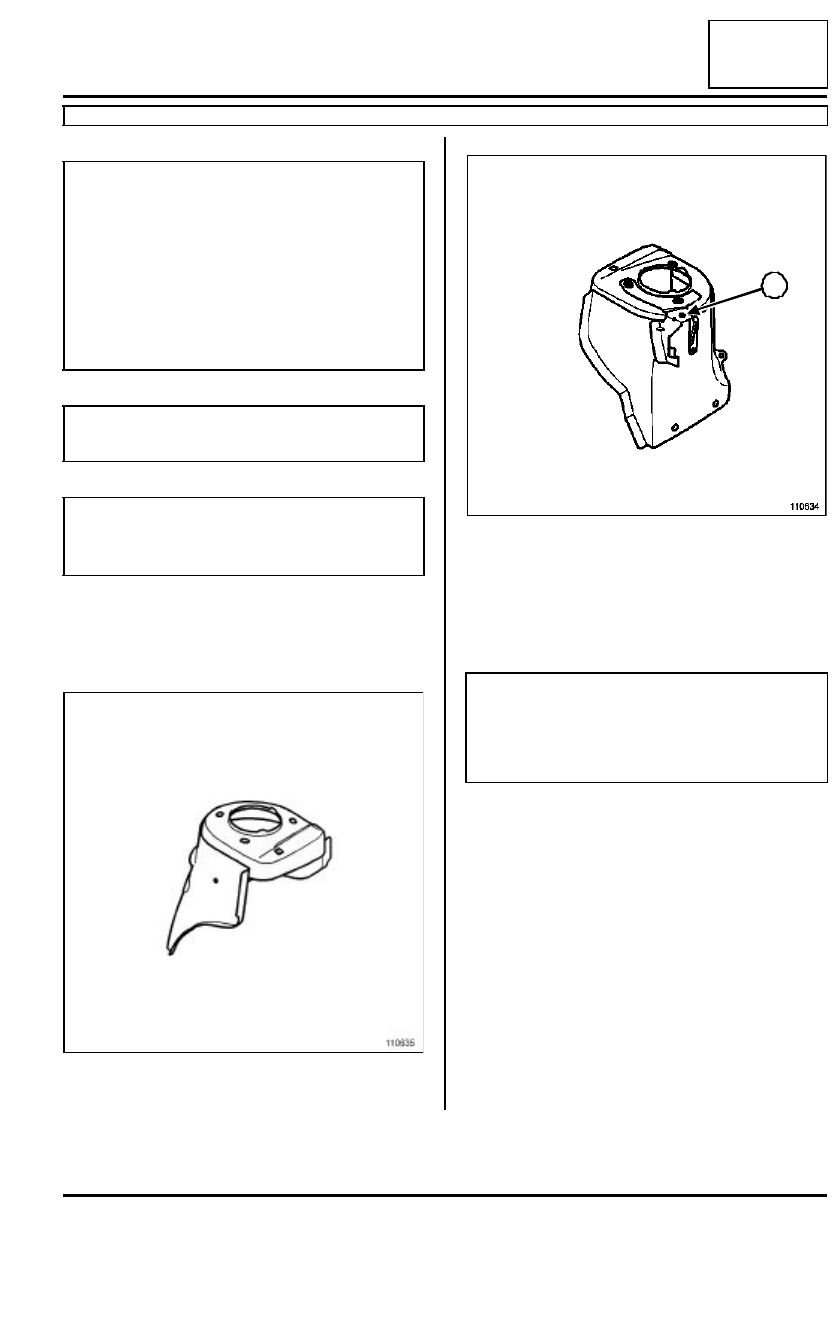

42A

-

31

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda delantero: Descripción general

B85 o C85

42A

(MR 400, 40A, Generalidades).

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Lado izquierdo

Esta pieza es de tipo elemental, sólo cumple la función
de paso de rueda delantero.

Lado derecho

Según las motorizaciones del vehículo, hay dos pasos
de rueda disponibles:

- con el soporte del mecanismo del limpiaparabrisas

(1),

- con la fijación del tirante motor.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

IMPORTANTE

Es indispensable utilizar el banco de enderezado.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

110635

110634

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

1
