42A

-

20

ESTRUCTURA SUPERIOR DELANTERA

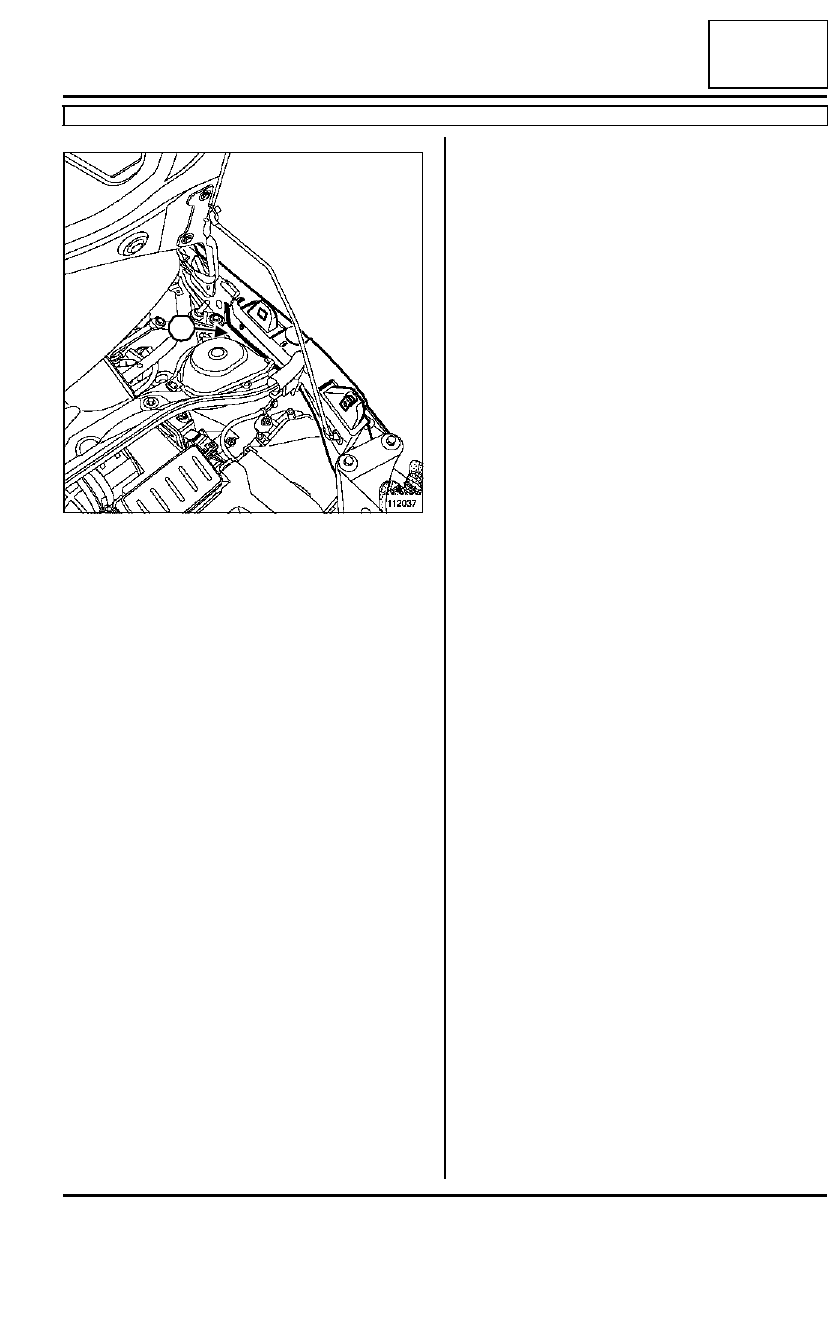

Soporte de fijación superior de la aleta delantera: Extracción - Reposición

B85 o C85

42A

Efectuar una junta de estanquidad (6) tipo MJP a la
altura del inserto hinchable.

Colocar:

- el frente delantero,

- las tuercas (2) de fijación del frente delantero.

Apretar al par las tuercas (2) de fijación del frente
delantero  (21 N.m).

III - ETAPA FINAL

Colocar:

- la aleta delantera (consultar 42A, Estructura su-

perior delantera,  Aleta delantera: Extracción -
Reposición, página 42A-9),

- el travesaño de choque delantero (consultar 41A,

Estructura inferior delantera,  Travesaño de
choque delantero: Extracción - Reposición, pá-
gina 41A-8).

- los faros delanteros (consultar Faro halógeno:

Extracción - Reposición),

- el paragolpes delantero (consultar Paragolpes de-

lantero: Extracción - Reposición),

- la pantalla del paso de rueda delantero, parte de-

lantera (consultar Pantalla del paso de rueda de-
lantero: Extracción - Reposición).

112037

6

42A

-

21

ESTRUCTURA SUPERIOR DELANTERA

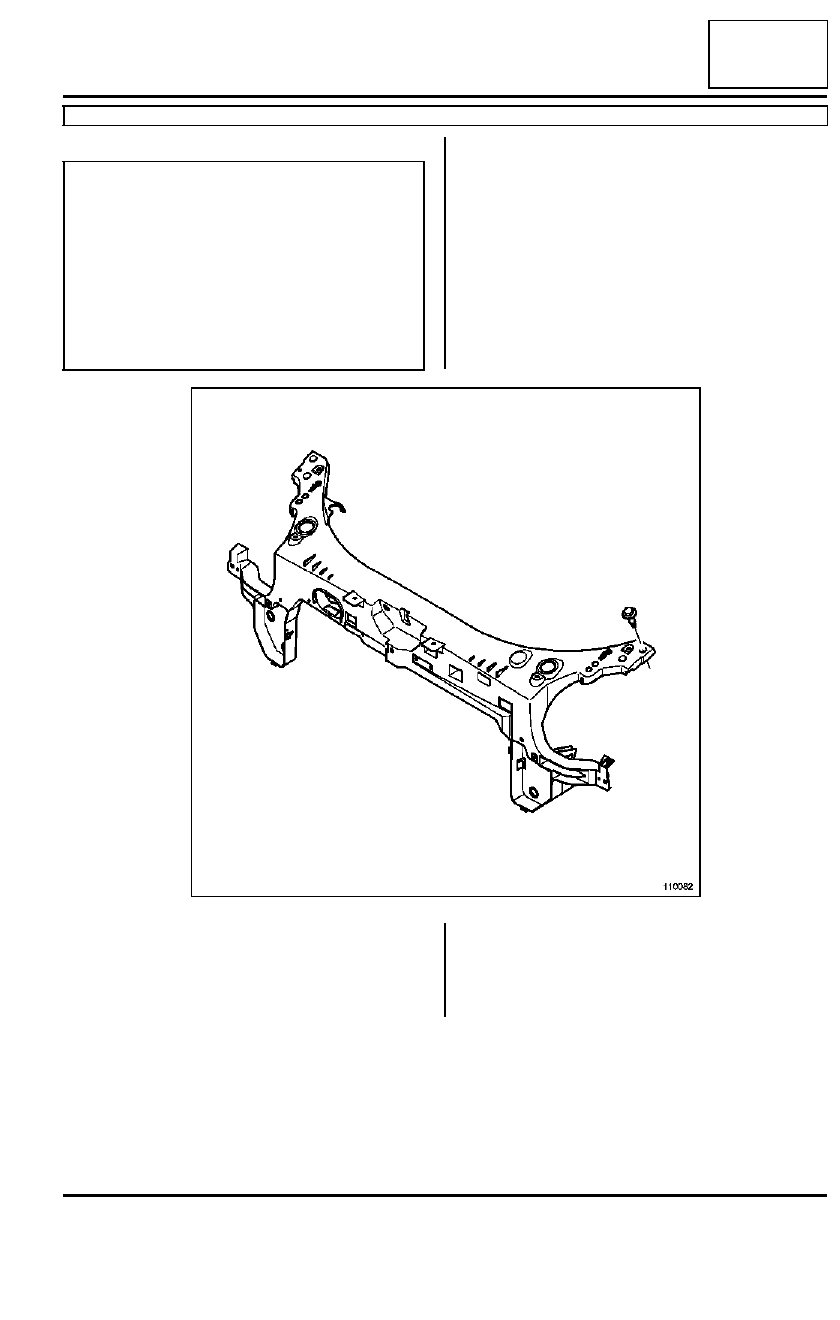

Frente delantero: Descripción general

B85 o C85

42A

CONCEPCIÓN DEL ELEMENTO DE ESTRUCTURA

Este tipo de pieza presenta la particularidad de ser de
materiales compuestos, no reparable y de estar ator-
nillada al vehículo.

Esta pieza va fijada sobre las conteras de los largueros
delanteros y no tiene posibilidad de reglaje.

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras par tes de este sub-capítulo que
tratan de la pieza.

110082

42A

-

22

ESTRUCTURA SUPERIOR DELANTERA

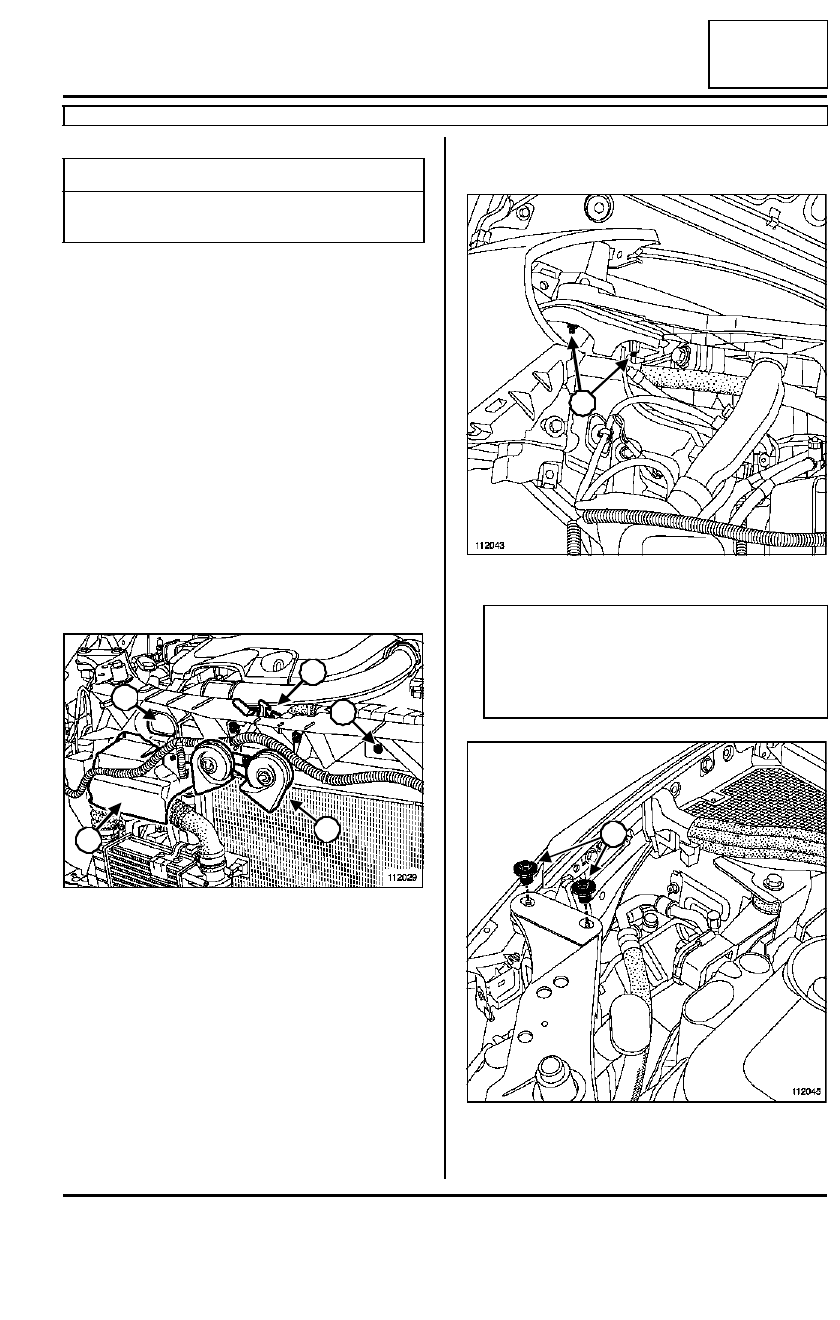

Frente delantero: Extracción - Reposición

B85 o C85

42A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la pantalla del paso de rueda delantero, parte de-

lantera (consultar Pantalla del paso de rueda de-
lantero: Extracción - Reposición),

- el paragolpes delantero (consultar Paragolpes de-

lantero: Extracción - Reposición),

- los faros delanteros (consultar Faro halógeno:

Extracción - Reposición),

- el travesaño de choque delantero (consultar 41A,

Estructura inferior delantera,  Travesaño de
choque delantero: Extracción - Reposición, pá-
gina 41A-8).

Extraer:

- la cerradura (1) del capot (consultar Cerradura del

capot delantero: Extracción - Reposición),

- el chivato(2) acústico (consultar Bocina: Extrac-

ción - Reposición),

- el clip (3) del vaso de expansión.

Extraer el vaso de expansión del frente delantero.

Soltar el cableado eléctrico del frente delantero.

Extraer (según el nivel de equipamiento):

- la boquilla (4) de admisión de aire,

- la tapa (5) del cambiador aire-aire.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- las tuercas (7) de fijación,

Pares de apriete

m

tuercas (7) de fijación
del frente delantero

21 N.m

112029

1

5

3

2

4

112043

Nota:

Para conservar el reglaje del frente delantero,
mantener los tornillos (6) de indexado con una
llave de 5 mm durante el desatornillado de las
tuercas.

112045

6

6

7

7

42A

-

23

ESTRUCTURA SUPERIOR DELANTERA

Frente delantero: Extracción - Reposición

B85 o C85

42A

- el frente delantero.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el frente delantero,

- las tuercas (7) de fijación.

Apretar al par las tuercas (7) de fijación del frente
delantero  (21 N.m).

II - ETAPA FINAL

Colocar (según el nivel de equipamiento):

- la tapa (5) del cambiador aire - aire,

- la boquilla (4) de admisión de aire.

Insertar el vaso de expansión en el frente delantero.

Colocar:

- el clip (3) del vaso de expansión,

- el cableado eléctrico,

- el chivato (2) acústico (consultar Bocina: Extrac-

ción - Reposición),

- la cerradura (1) del capot (consultar Cerradura del

capot delantero: Extracción - Reposición),

- el travesaño de choque delantero (consultar 41A,

Estructura inferior delantera,  Travesaño de
choque delantero: Extracción - Reposición, pá-
gina 41A-8),

- los faros delanteros (consultar Faro halógeno:

Extracción - Reposición),

- el paragolpes delantero (consultar Paragolpes de-

lantero: Extracción - Reposición),

- la pantalla del paso de rueda delantero, parte de-

lantera (consultar Pantalla del paso de rueda de-
lantero: Extracción - Reposición).
