GENERALIDADES

Masas eléctricas en la carrocería: Lista y localización de los elementos

B85 o C85

40A

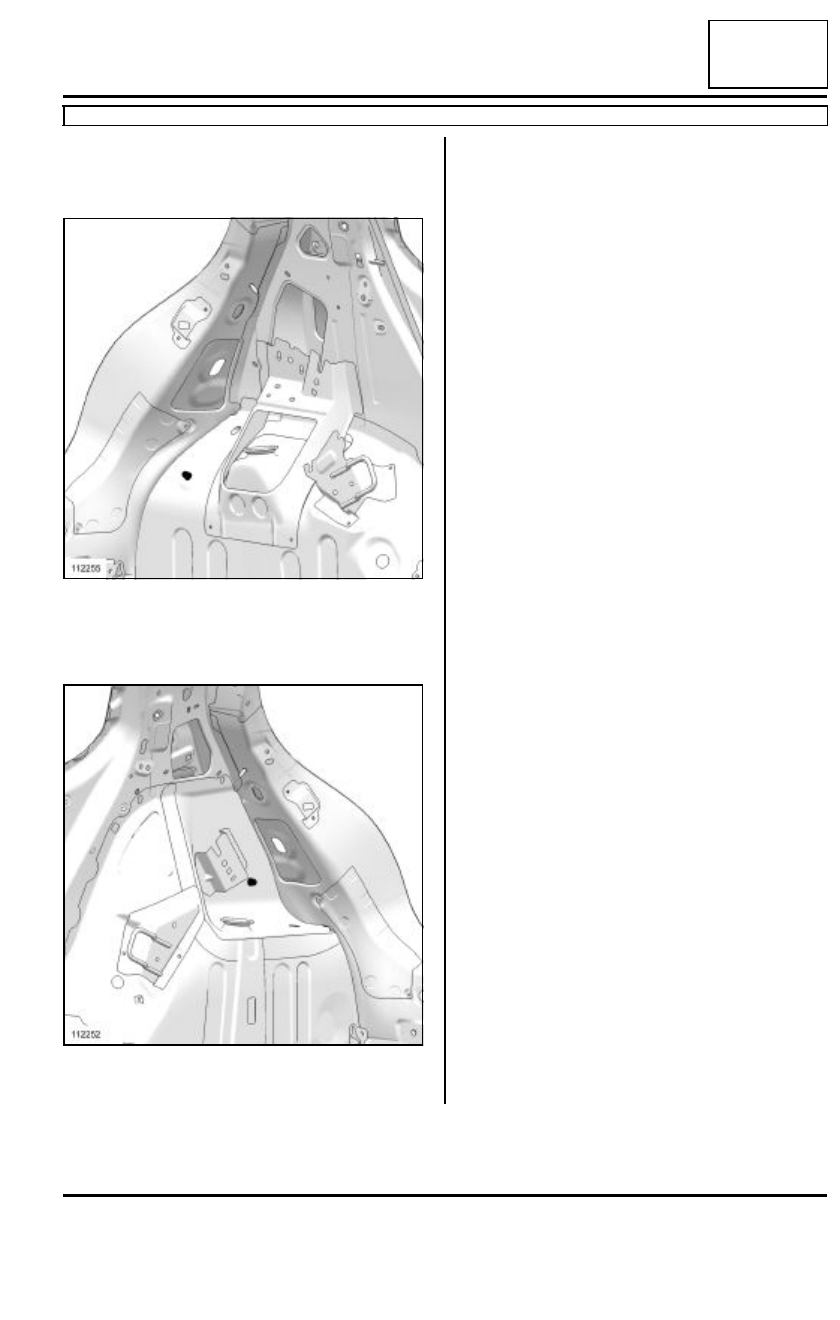

III - DETALLE DE LA POSICIÓN DE LAS MASAS EN
EL VEHÍCULO

Lado izquierdo

Espárragos de masa en el paso de rueda interior iz-
quierdo(7).

Lado derecho

Espárragos de masa en el paso de rueda interior de-
recho(8).

112255

112252

40A

-

25

GENERALIDADES

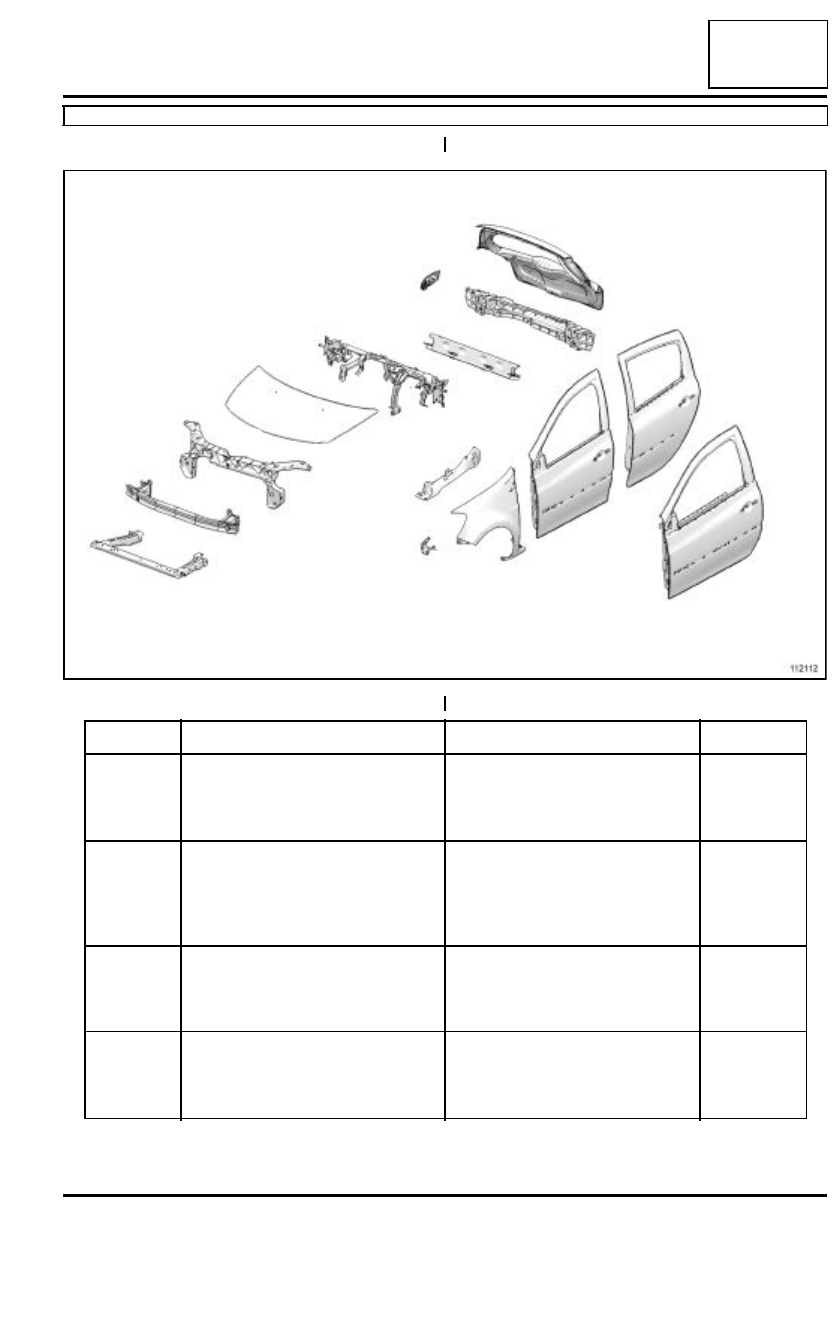

Estructura vehículo parte desmontable: Descripción

B85 o C85

40A

ESTRUCTURA AMOVIBLE

112112

10

9

8

6

7

5

4

3

2

1

15

14

13

12

11

Número

Designación

Clasificación

Naturaleza

(1)

Puerta lateral delantera

(consultar  47A, Abrientes latera-

les,  Puerta lateral delantera:
Extracción - Reposición, página
47A-10)

(2)

Soporte de fijación inferior de la aleta
delantera

(consultar  42A,  Estructura supe-
rior delantera, Soporte de fija-
ción inferior de la aleta
delantera: Extracción - Reposi-
ción, página 42A-16)

SMC

(3)

Aleta delantera

(consultar  42A,  Estructura supe-

rior delantera, Aleta delantera:
Extracción - Reposición, página
42A-9)

Noryl

(4)

Puerta lateral delantera

(consultar  47A, Abrientes latera-

les,  Puerta lateral delantera:
Extracción - Reposición, página
47A-10)

40A

-

26

GENERALIDADES

Estructura vehículo parte desmontable: Descripción

B85 o C85

40A

(5)

Puerta lateral trasera

(consultar  47A, Abrientes latera-

les,  P u e rta  lateral trasera:
Extracción - Reposición, página
47A-19)

(6)

Soporte de fijación superior de la
aleta delantera

(consultar  42A,  Estructura supe-
rior delantera, Soporte de fija-
ción superior de la aleta
delantera: Extracción - Reposi-
ción, página 42A-18)

(7)

Travesaño de soporte radiador

(consultar 41A, Estructura inferior
d e l a n t e r a ,  Travesaño soporte
radiador: Extracción - Reposi-
ción, página 41A-10)

(8)

Travesaño de choque delantero

(consultar 41A, Estructura inferior
delantera, Travesaño de choque
delantero:  Extracción - Reposi-
ción, página 41A-8)

Aluminio

(9)

Frente delantero

(consultar  42A,  Estructura supe-

rior delantera, Frente delantero:
Extracción - Reposición, página
42A-22)

Polipro

(10)

Capot delantero

(consultar 48A, Abrientes no late-
rales, Capot delantero: Extrac-
ción - Reposición, página 48A-11)

Aluminio

(11)

Travesaño del tablero de a bordo

(consultar  42A,  Estructura supe-

rior delantera, Travesaño del
tablero de a bordo: Extracción -
Reposición, página 42A-35)

(12)

Travesaño de sujeción de equipajes

(consultar Travesaño de sujeción

de equipajes: Descripción)

(13)

Travesaño inferior de choque trasero

(consultar 41D, Estructura inferior
trasera, Travesaño inferior de
choque trasero:  Extracción -
Reposición, página 41D-27)

Polipro

(14)

Portón

(consultar 48A, Abrientes no late-
rales, Portón: Extracción - Repo-
sición, página 48A-18)

(15)

Portezuela de tapa de carburante

(consultar  47A, Abrientes latera-

les, Portezuela de tapa de carbu-
rante: Extracción - Reposición,
página 47A-26)

Noryl

40A

-

27

GENERALIDADES

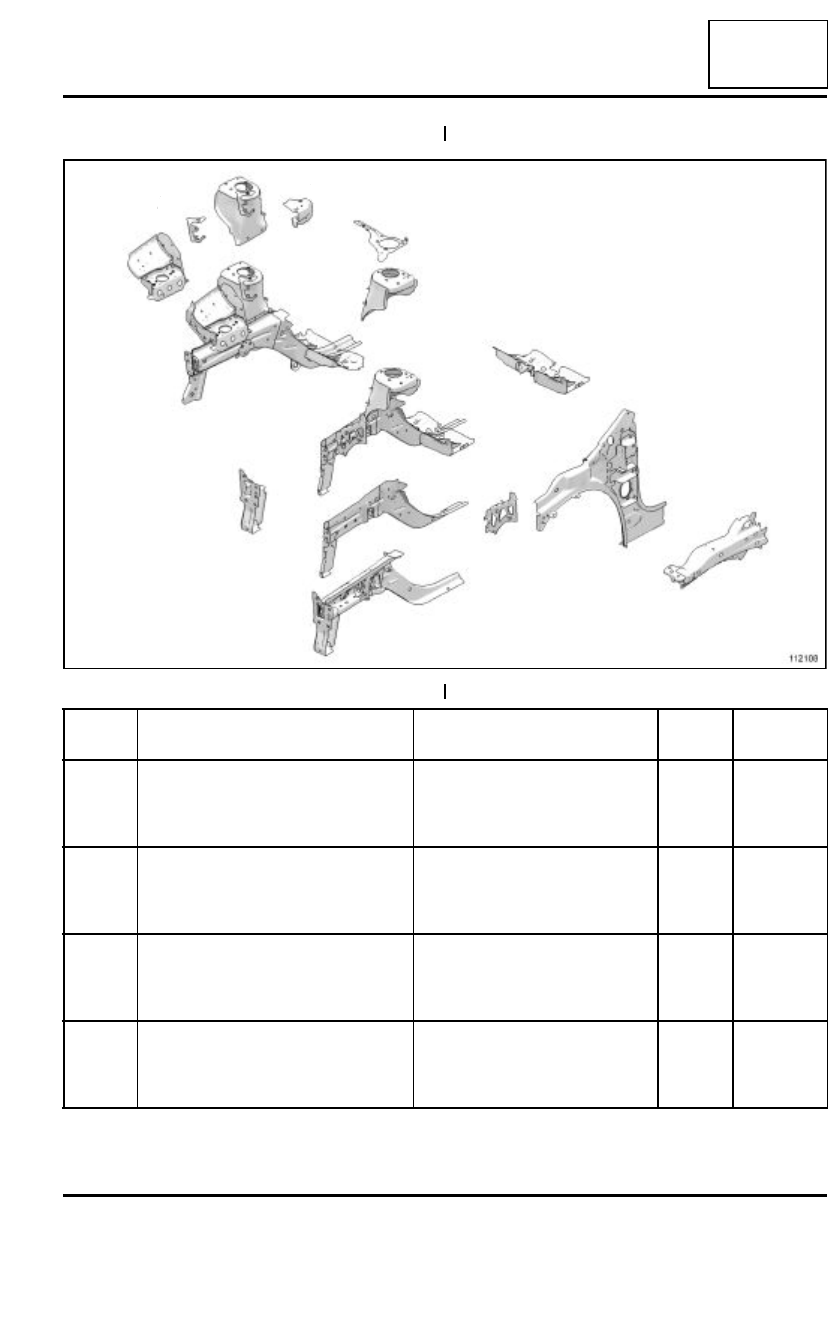

Estructura del vehículo parte delantera: Descripción

40A

ESTRUCTURA DELANTERA

112108

2

15

1

14

13

12

8

11

7

10

6

9

5

4

3

Número

Designación

Clasificación

Natura-
leza

Espesor
(mm)

(1)

Refuerzo superior del costado de alero

(consultar 42A, Estructura supe-
rior delantera, Refuerzo supe-
rior de costado de alero:
Descripción, página 42A-29)

HLE

1,2

(2)

Costado de alero

(consultar 42A, Estructura supe-
rior delantera,  Costado de
alero: Descripción, página 42A-
26)

HLE/
THLE

0,85/2

(3)

Travesaño lateral del extremo delan-
tero

(consultar 41A, Estructura infer-
ior delantera,  S o p o rte  del
motor: Descripción, página
41A-28)

HLE

1,5

(4)

Larguero delantero

(consultar 41A, Estructura infer-
ior delantera, Larguero delan-
tero: Descripción, página 41A-
14)

HLE/
THLE

1.6/2.6
