Renault Clio. Manual - parte 360

40A

-

20

GENERALIDADES

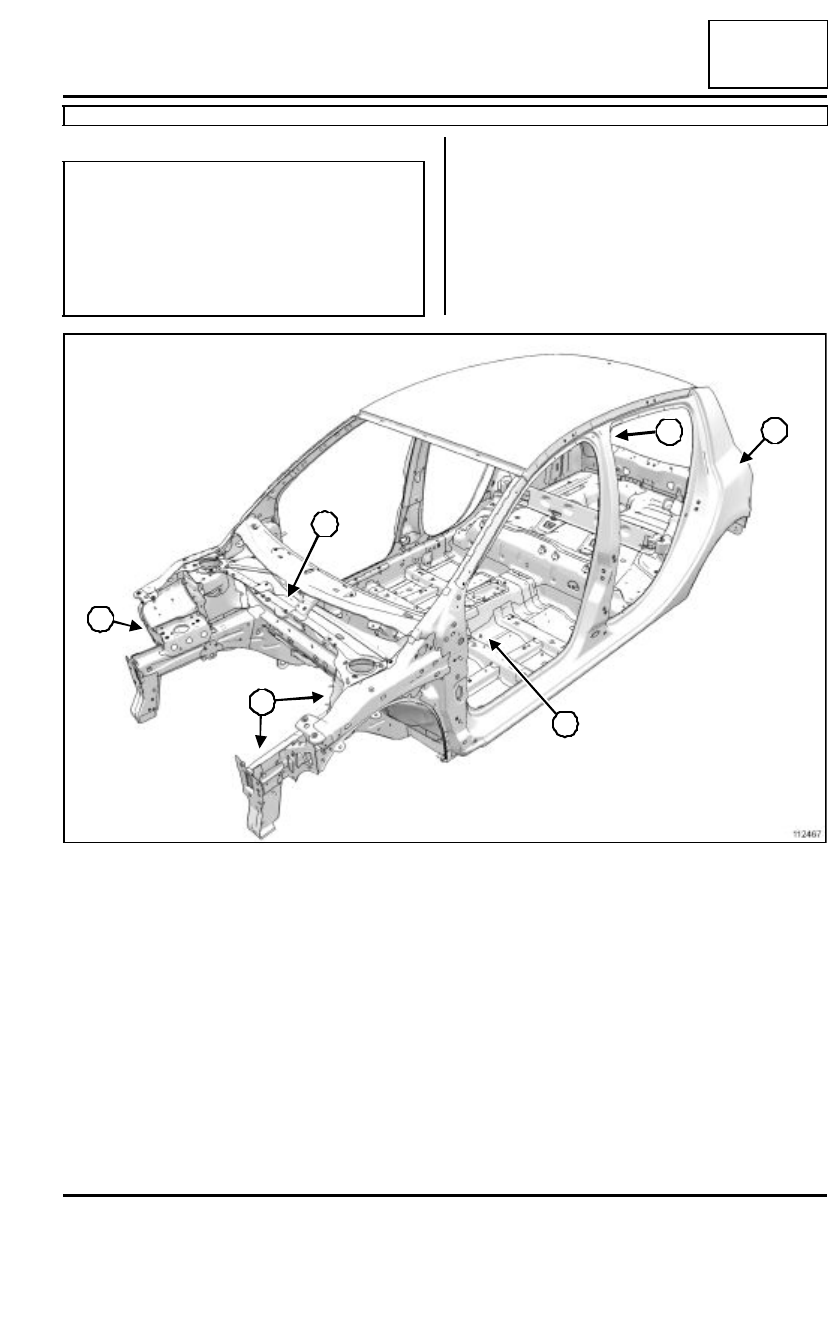

Masas eléctricas en la carrocería: Lista y localización de los elementos

B85 o C85

40A

Para el método de sustitución de los espárragos de
masa, (consultar MR400, 40A, Generalidades, Unio-
nes atornilladas para masa eléctrica).

IMPORTANTE

Para que no se deterioren los órganos eléctricos y
electrónicos del vehículo, desconectar imperativa-
mente la batería y las masas del cableado situadas
cerca de la zona de soldadura.

Posicionar la masa del equipo de soldadura lo más
cerca posible de la zona de soldadura.

112467

5

4

3

2

1

6

2

40A

-

21

GENERALIDADES

Masas eléctricas en la carrocería: Lista y localización de los elementos

B85 o C85

40A

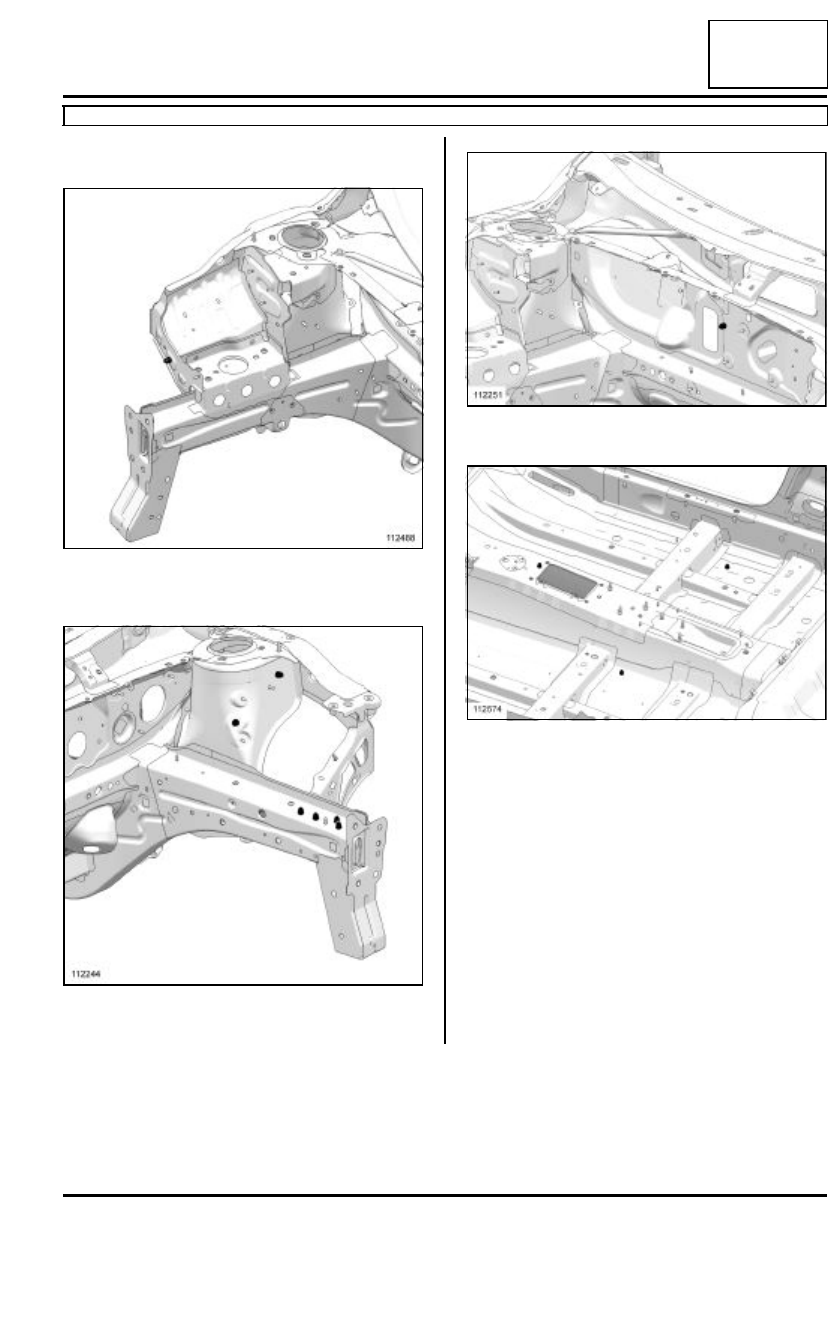

I - DETALLE DE LA POSICIÓN DE LAS MASAS EN
EL VEHÍCULO

Espárragos de masa en el travesaño lateral extremo
delantero derecho (1).

Espárragos de masa sobre semibloque delantero iz-
quierdo (2).

Espárragos de masa sobre tablero (3).

Espárragos de masa en piso central parte lateral dere-
cha e izquierda, túnel (4).

112488

112244

112251

112674

40A

-

22

GENERALIDADES

Masas eléctricas en la carrocería: Lista y localización de los elementos

B85 o C85

40A

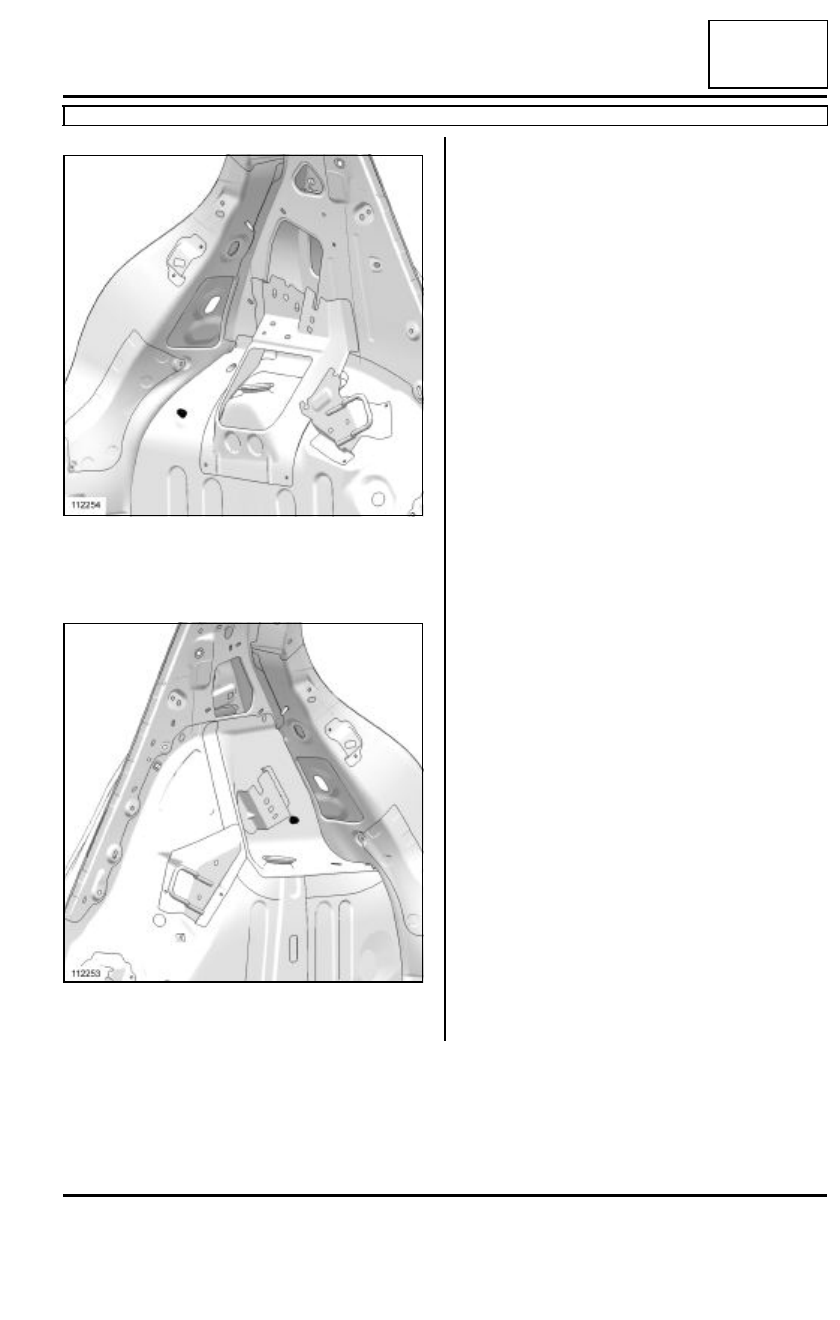

Lado izquierdo

Espárragos de masa en el paso de rueda interior iz-
quierdo (5).

Lado derecho

Espárragos de masa en el paso de rueda interior de-
recho (6) .

112254

112253

40A

-

23

GENERALIDADES

Masas eléctricas en la carrocería: Lista y localización de los elementos

B85 o C85

40A

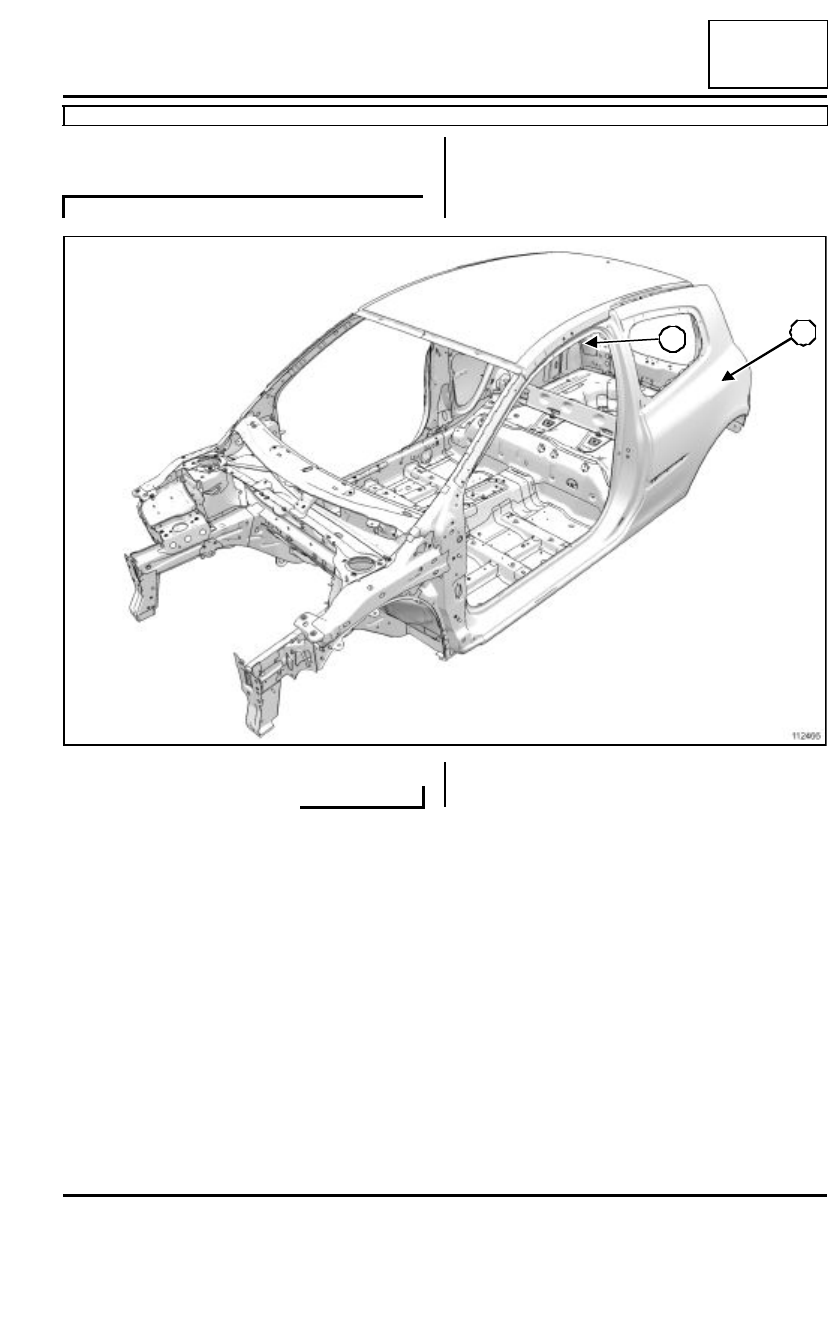

II - PARTICULARIDADES PARA LA VERSIÓN 3
PUERTAS

C85

112466

7

8
