Renault Clio. Manual - parte 351

03B

-

19

COLISIÓN

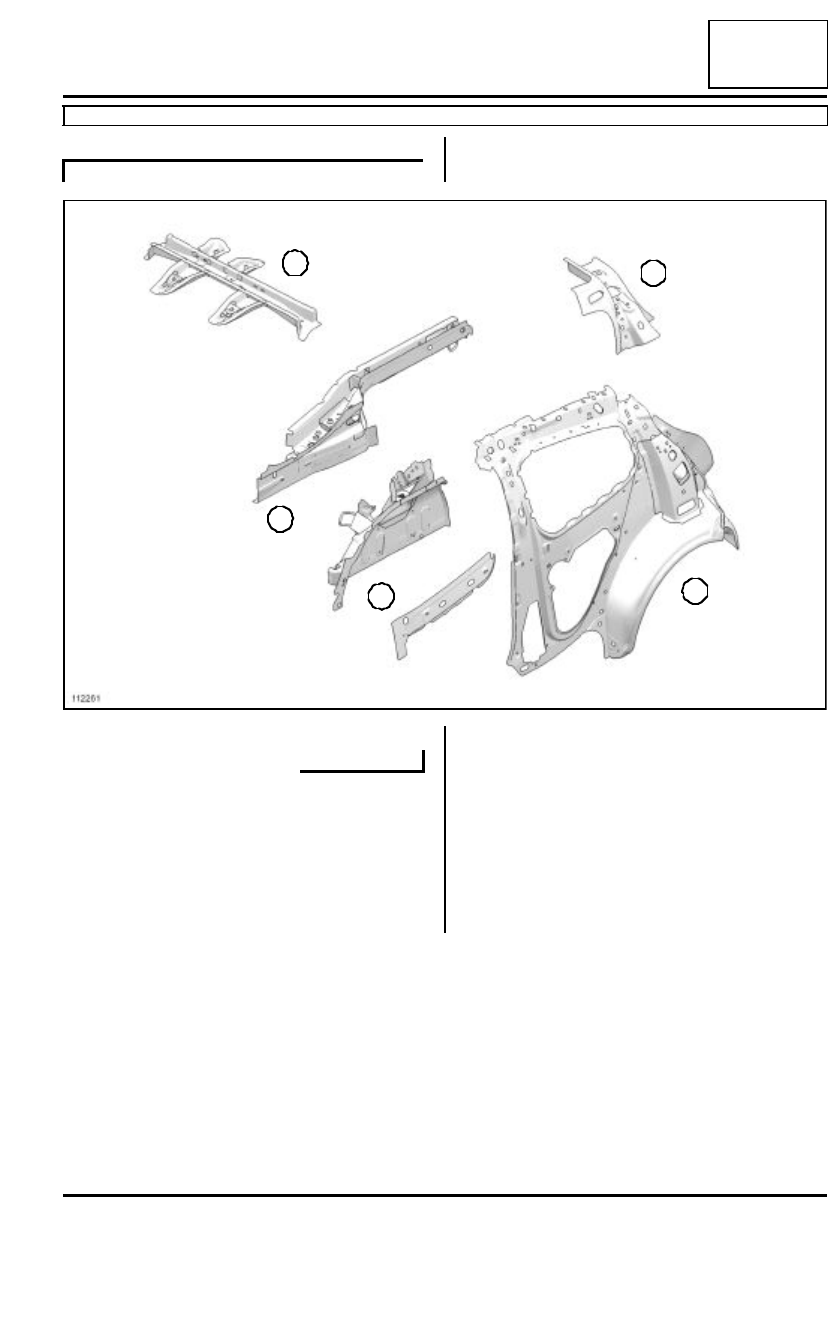

Vehículo accidentado en la parte trasera: Descripción

B85 o C85

03B

- (10)Forro de custodia

- (11)Paso de rueda interior

- (12)Larguero trasero

- (13)Refuerzo superior de custodia

- (14) Travesaño central trasero.

C85

112261

14

13

12

11

10

04E

-

1

PINTURA

Producto de protección anticorrosión: Descripción

B85 o C85

04E

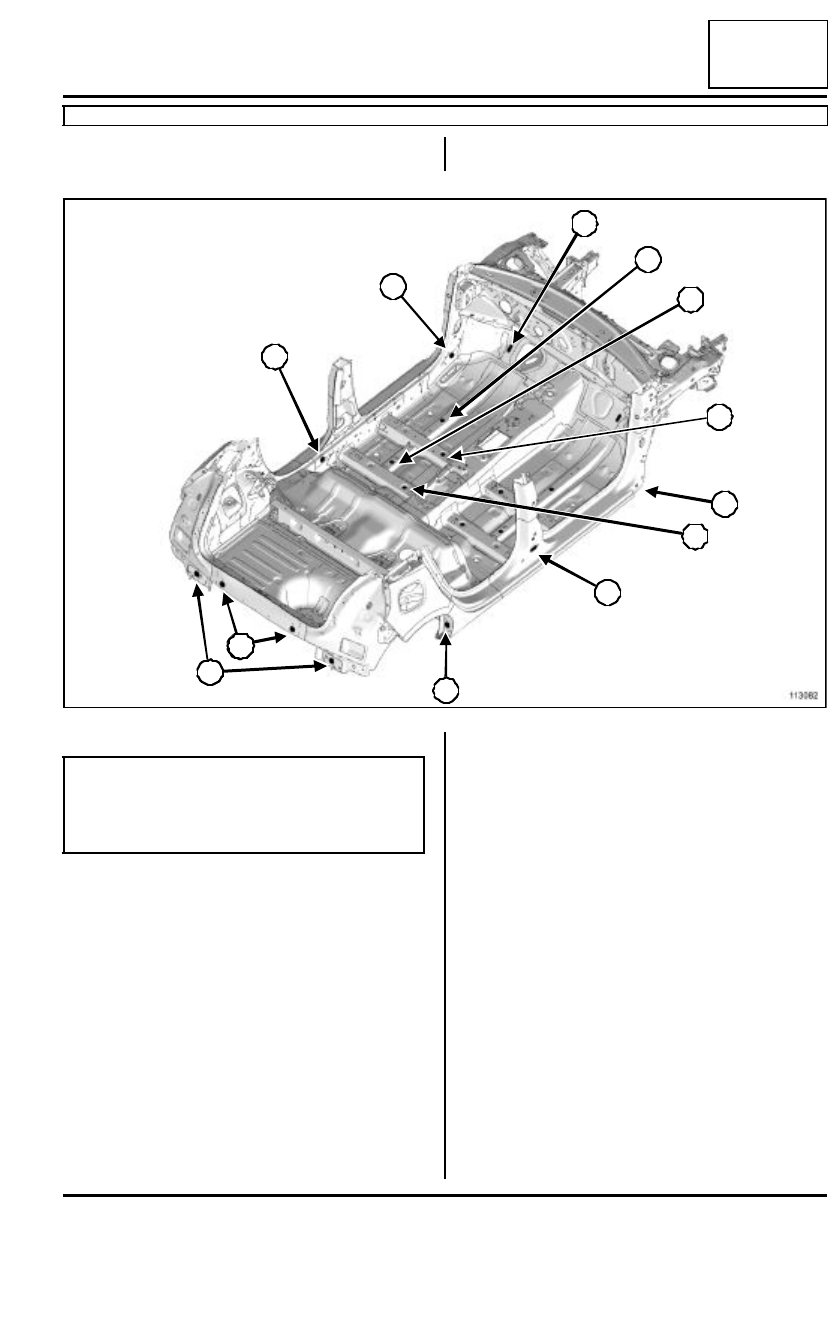

I - PUNTOS SITUADOS EN EL INTERIOR DEL
VEHÍCULO

Choque lateral:

- sustitución o reparación del bajo de carrocería:

• protección de la unión cierre del bajo de carrocería

en refuerzo del bajo de carrocería: Inyección de cera
por los puntos 1 y 2,

• protección de la unión del bajo de carrocería en el

cierre del bajo de carrocería: Inyección de cera por
los puntos 8, 9 y 10.

- sustitución del piso central:

• protección de la unión piso en refuerzo del larguero:

Inyección de cera por los puntos 4 y 5,

• protección de la unión piso en travesaño de fijación

del asiento delantero: Inyección de cera por los pun-
tos 6 y 7.

- sustitución del larguero central bajo el piso:

• Inyección de cera por los puntos 17, 18 y 19.

113082

4

3

2

1

8

7

6

5

9

10

12

11

12

11

Nota:

Efectuar el tratamiento de los cuerpos huecos por el
interior del vehículo tras pintar y antes del guarne-
cido.

04E

-

2

PINTURA

Producto de protección anticorrosión: Descripción

B85 o C85

04E

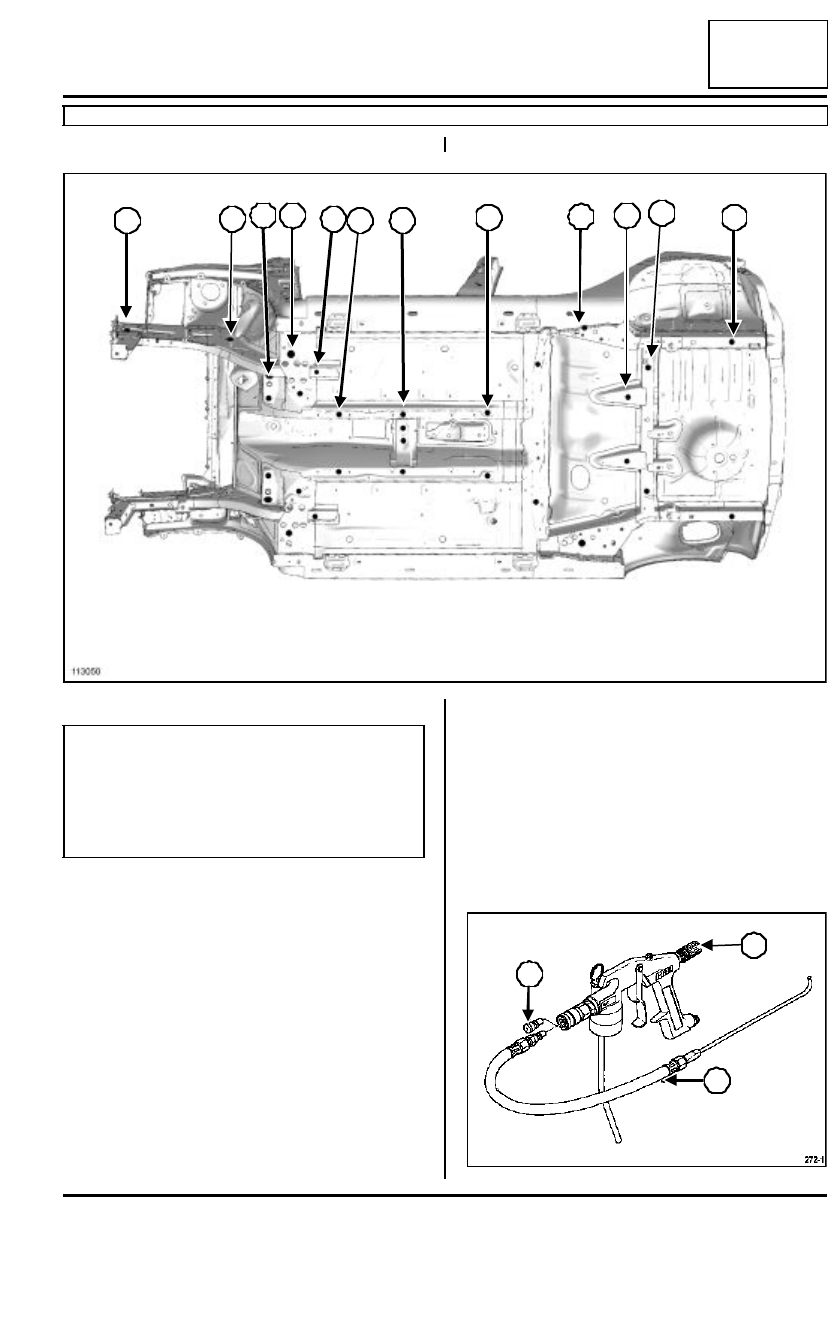

II - PUNTOS SITUADOS BAJO EL VEHÍCULO

Choque delantero:

- sustitución o reparación del larguero delantero, del

cierre del larguero delantero y del cajetín de fijación
de la cuna delantera:

• Inyección de cera por los puntos 3, 13 y 14.

- sustitución del travesaño lateral delantero o del

semibloque delantero:

• Inyección de cera por los puntos 15, 16 y 24.

Choque trasero:

- sustitución del larguero trasero completo:

• Inyección de cera por los puntos 12 y 21.

- Sustitución del faldón trasero:

• Inyección de cera por el punto 11.

- sustitución del travesaño central del piso trasero:

• Inyección de cera por los puntos 22 y 23.

- sustitución del piso trasero parte delantera:

• Inyección de cera por el punto 20.

1 - Material y productos necesarios

Pistola de inyección

113050

22

21

23

17

20

19

16

18

15

14

13

24

Nota:

Los puntos de inyección situados bajo el vehículo
van equipados de obturadores. Durante una opera-
ción, taponar todos los puntos utilizados para la
inyección. Sustituir los obturadores deteriorados o
deformados por los nuevos.

272-1

C

B

A

04E

-

3

PINTURA

Producto de protección anticorrosión: Descripción

B85 o C85

04E

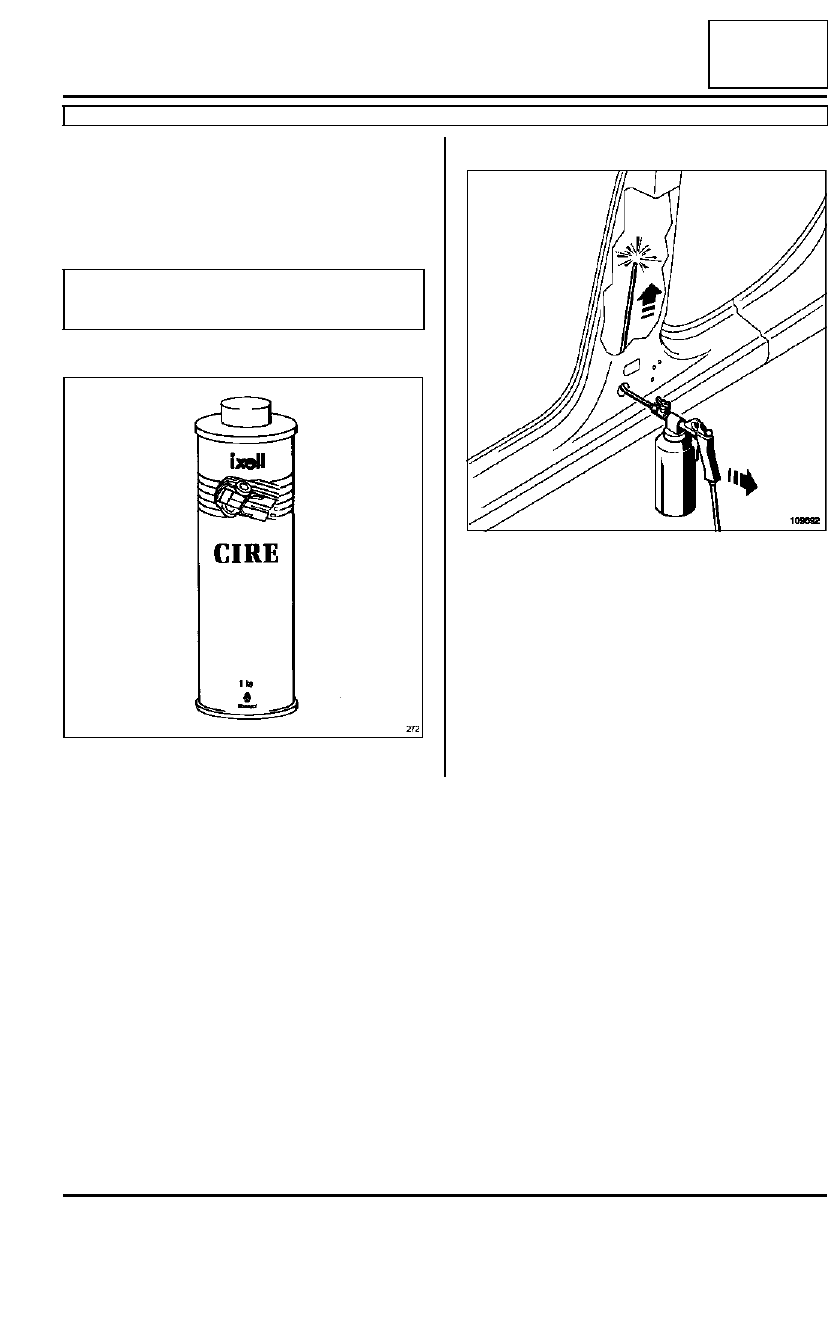

Bidón de producto

Referencia: 77 11 172 672

2 - Modo operatorio

(A)

Reglaje del caudal de producto

(B)

Boca racor rápido

(C)

Flexible de inyección intercam-
biable

Nota:

Elegir el flexible adaptado a la operación.

272

109692

(1)

Hacer que la sonda penetre
hasta el fondo del cuerpo hueco

(2)

Inyectar retirando la sonda
