COLISIÓN

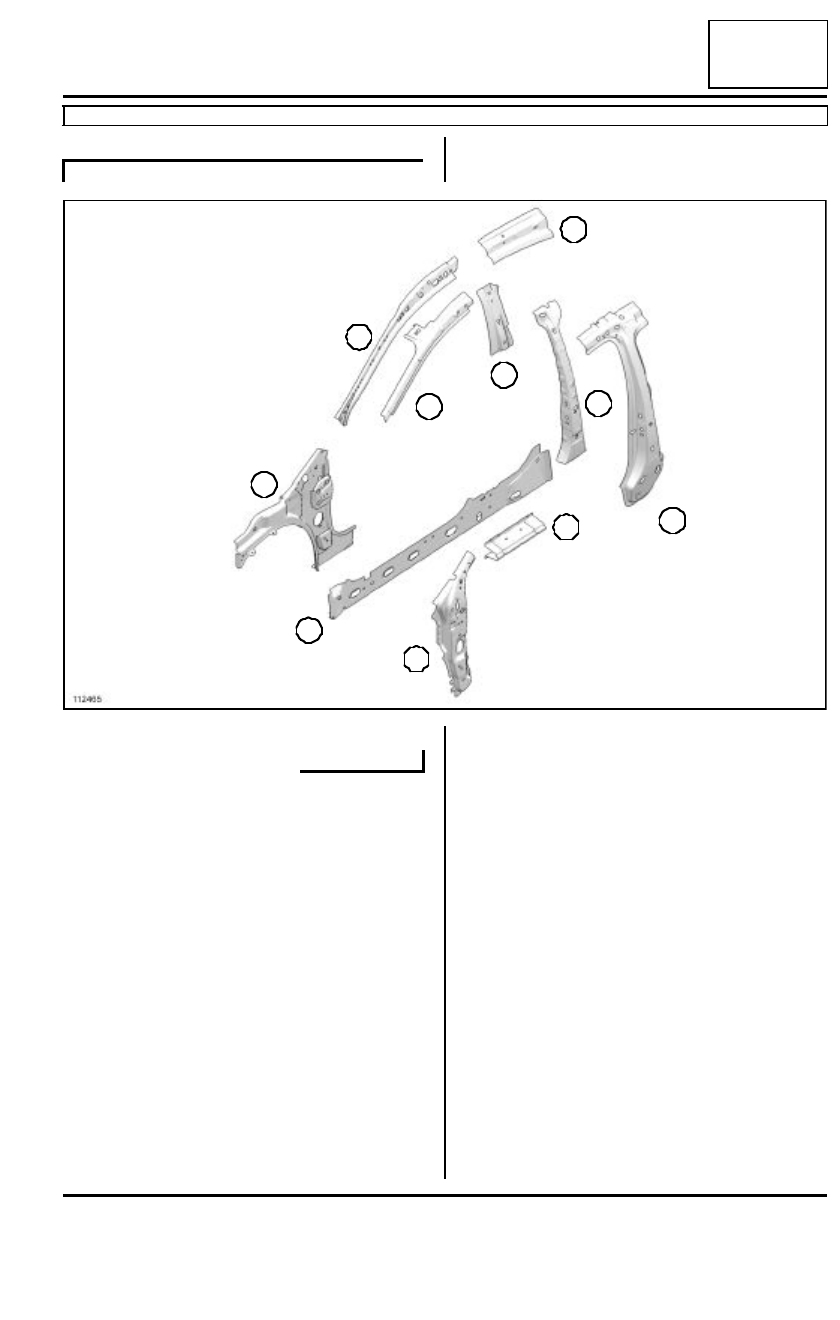

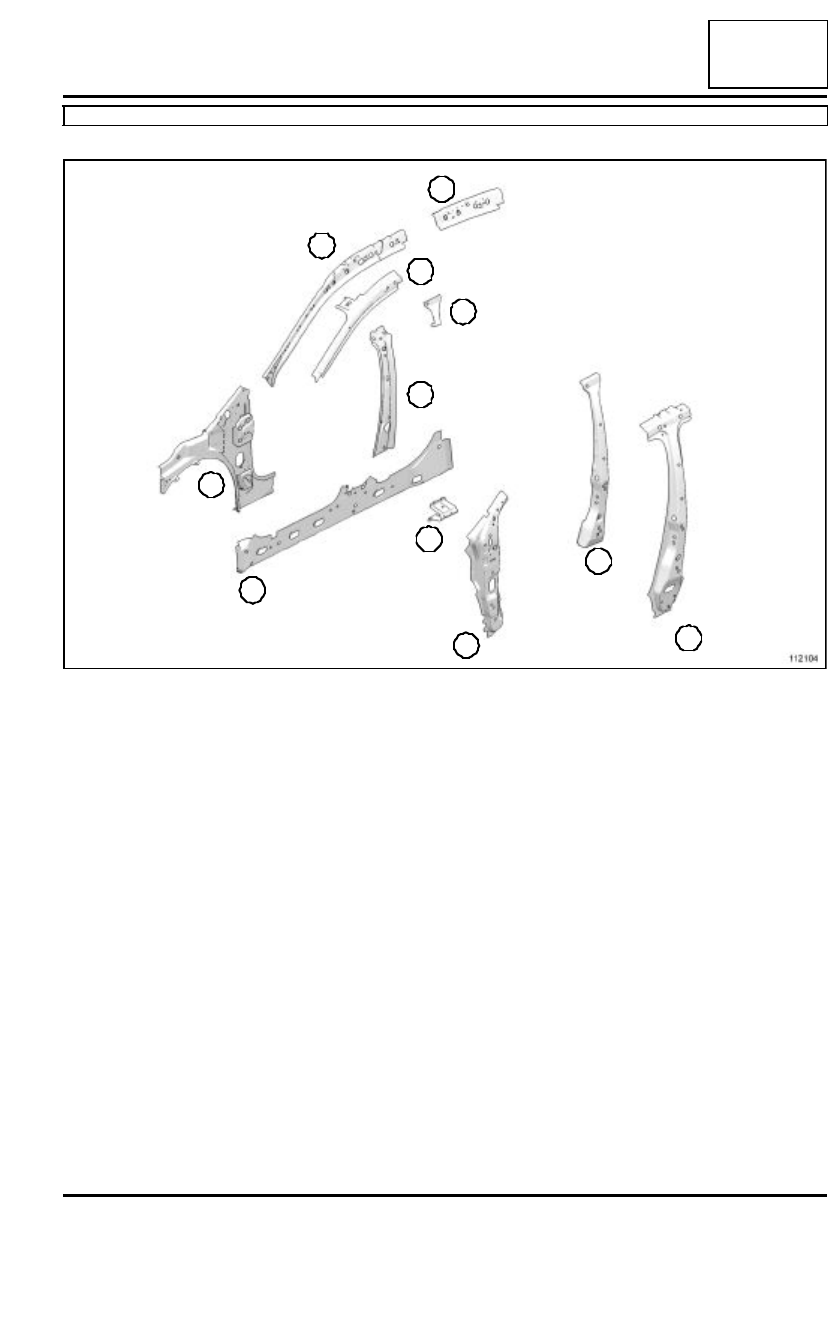

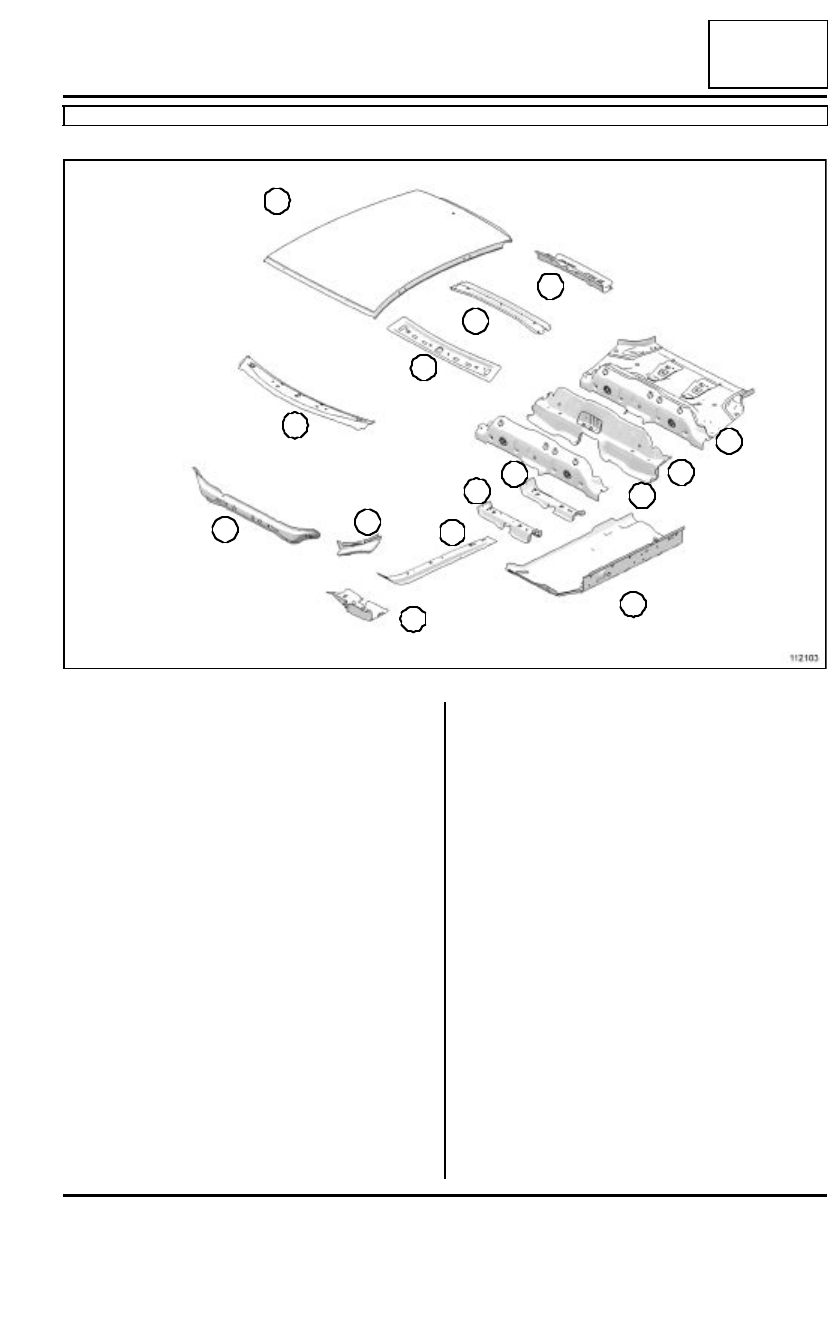

Vehículo accidentado en lateral: Descripción

B85 o C85

03B

2

o

 grado

112104

10

9

8

7

15

6

16

14

13

12

11

03B

-

12

COLISIÓN

Vehículo accidentado en lateral: Descripción

B85 o C85

03B

- (6) Refuerzo pie medio

- (7)Refuerzo del pie delantero

- (8) Refuerzo bisagra pie medio

- (9) Refuerzo de choque

- (10)Cierre del bajo de carrocería

- (11)Costado de alero

- (12)Forro pie medio

- (13) Refuerzo superior de pie medio

- (14) Refuerzo viga delantera

- (15) Forro del montante de vano

- (16) Forro de viga.

C85

112465

10

9

8

7

15

6

16

14

11

12

03B

-

13

COLISIÓN

Vehículo accidentado en lateral: Descripción

B85 o C85

03B

3

er

 grado

- (16)Piso central parte lateral

- (17)Travesaño lateral delantero del piso central

- (18)Larguero delantero parte central

- (19)Travesaño delantero bajo el asiento delantero

- (20)Travesaño trasero bajo el asiento delantero

- (21) Travesaño de cierre

- (22)Refuerzo del travesaño delantero del piso trasero

- (23)Piso trasero parte delantera

- (24)Travesaño inferior de tablero

- (25)Refuerzo lateral de tablero

- (26) Cierre del travesaño inferior de vano

- (27)Travesaño delantero de techo

- (28) Travesaño central de techo

- (29)Travesaño trasero de techo

- (30) Techo.

112103

26

25

22

24

21

23

20

19

18

17

16

29

30

28

27

03B

-

14

COLISIÓN

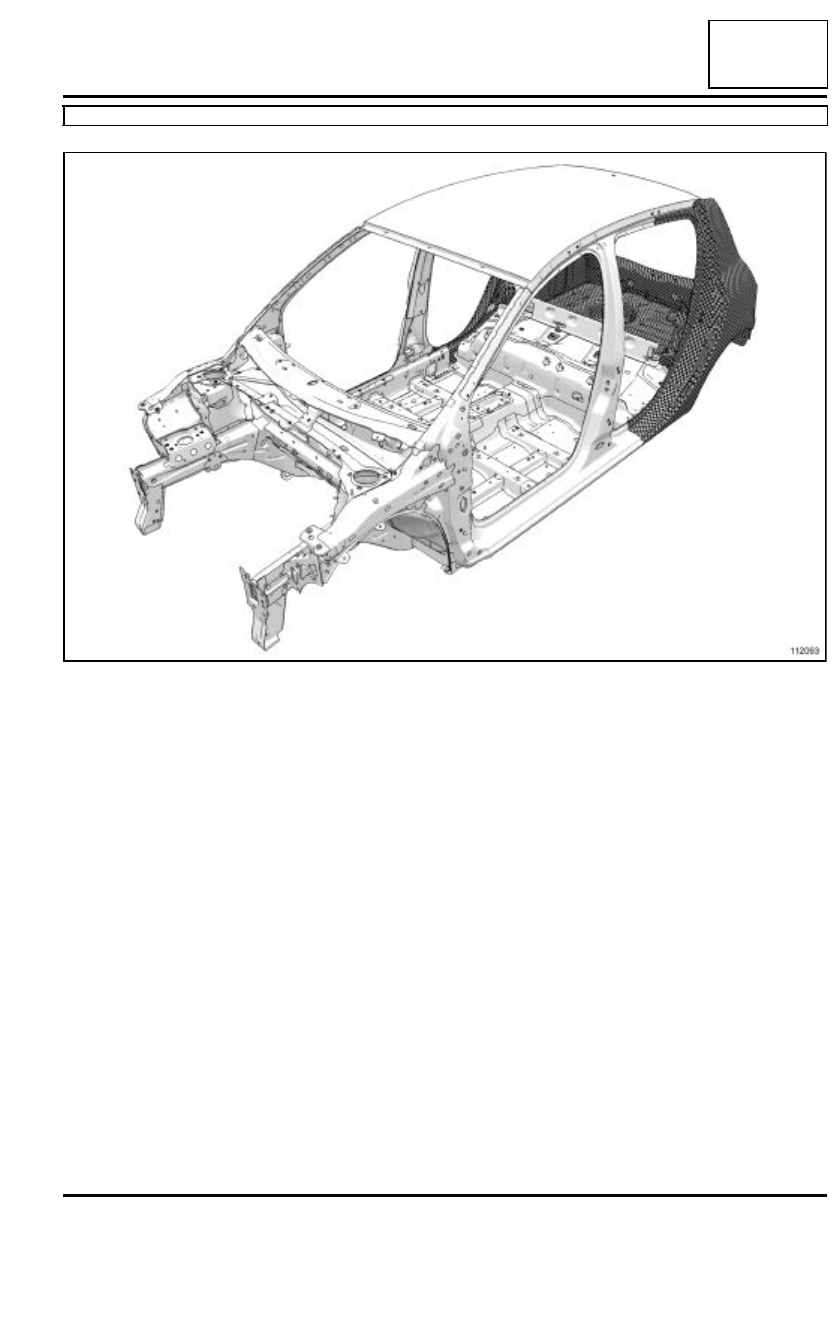

Vehículo accidentado en la parte trasera: Descripción
