Renault Clio. Manual - parte 346

02B

-

4

INNOVACIONES CARROCERÍA

Airbag y pretensores: Lista y localización de los elementos

02B

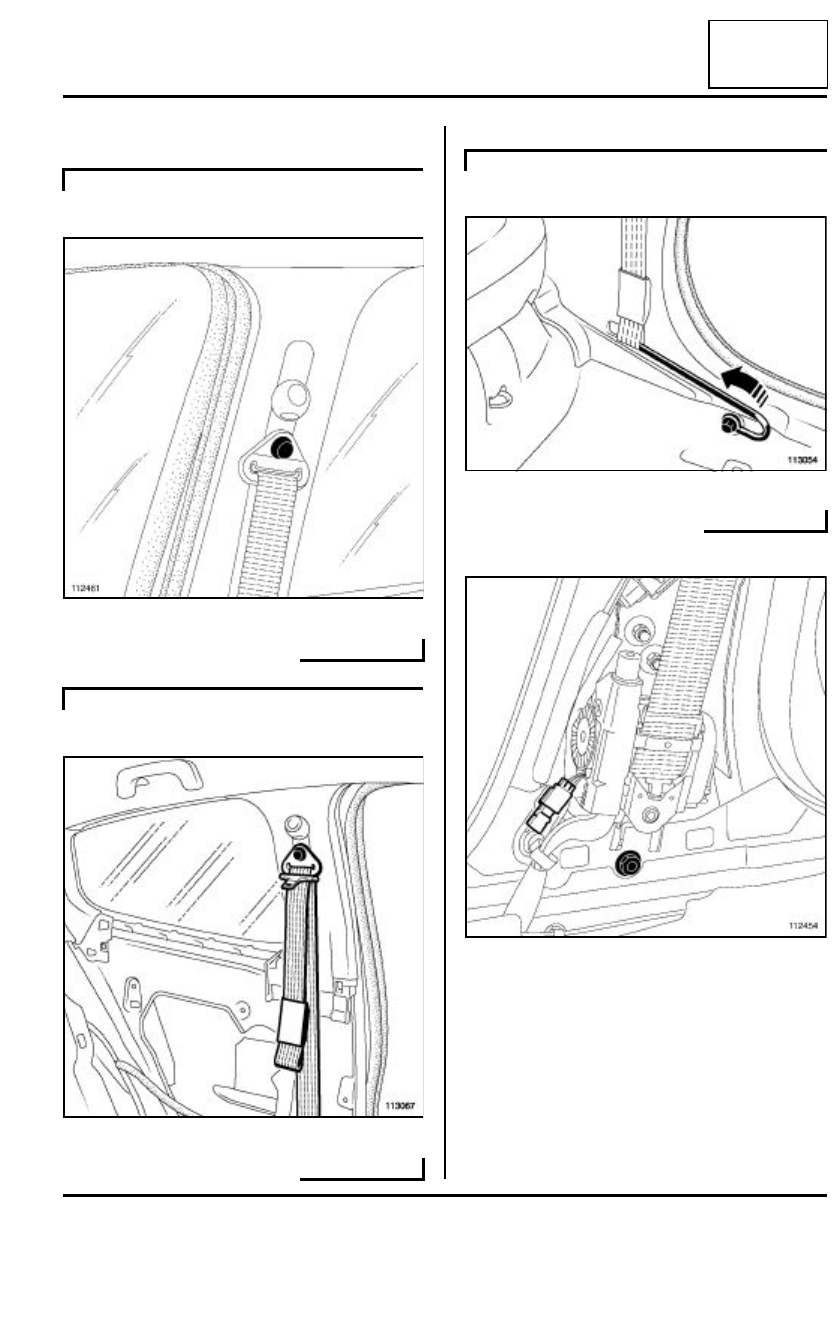

III - CINTURONES DE SEGURIDAD DELANTEROS

Fijación superior regulable

Fijación superior regulable

Fijación inferior

Enrollador pirotécnico delantero

B85

112461

C85

113067

C85

113054

112454

02B

-

5

INNOVACIONES CARROCERÍA

Airbag y pretensores: Lista y localización de los elementos

02B

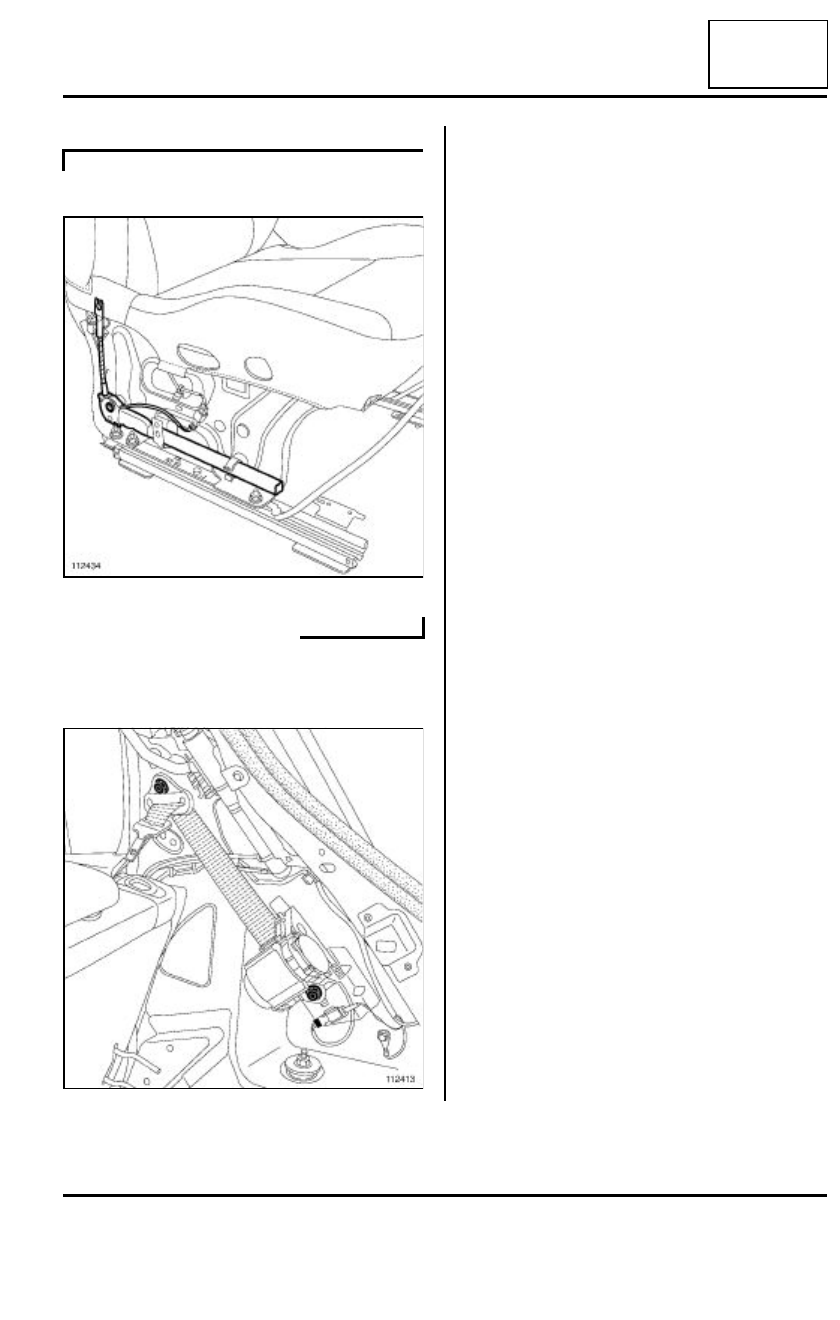

Pretensor ventral

IV - CINTURÓN DE SEGURIDAD TRASERO

Enrollador pirotécnico trasero

B85

112434

112413

03B

-

1

COLISIÓN

Vehículo accidentado: Diagnóstico colisión

B85 o C85

03B

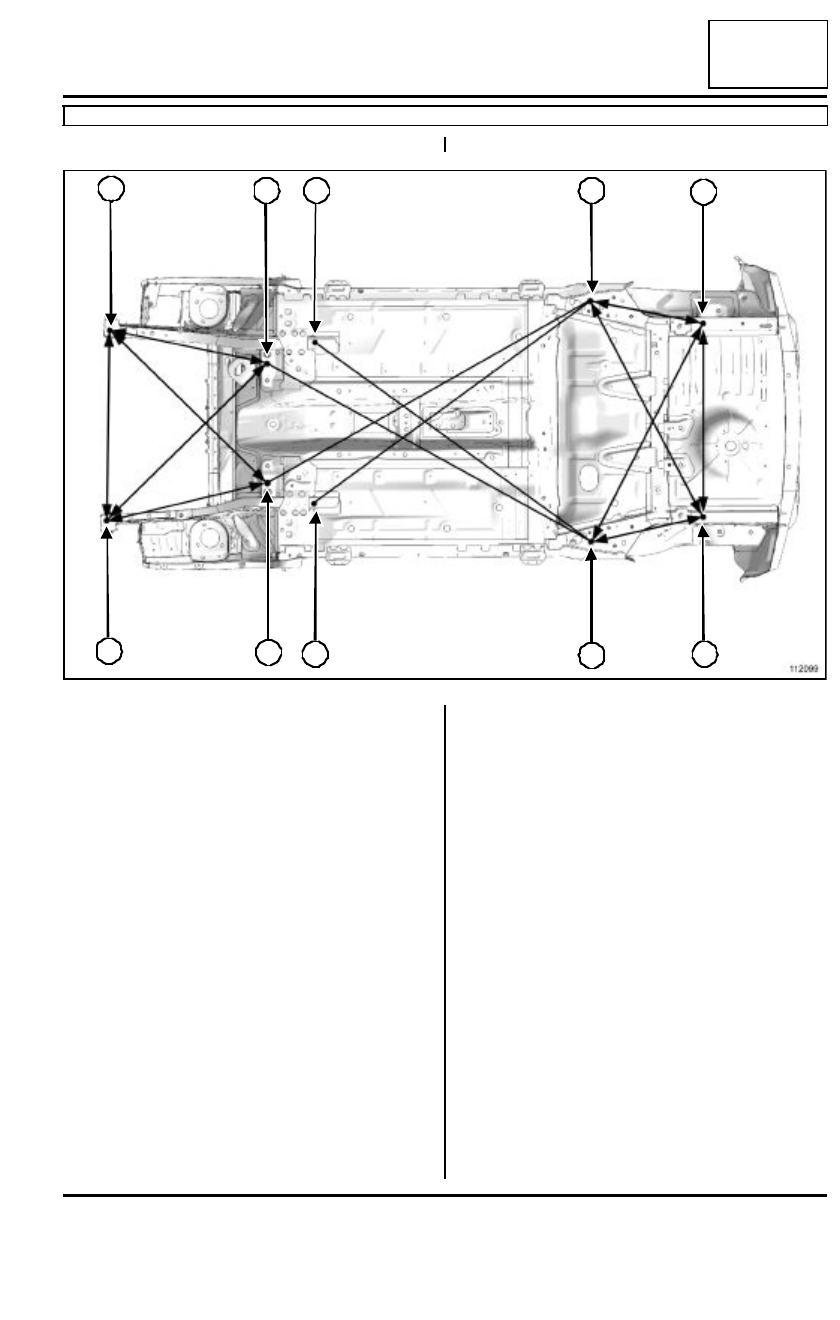

CONTROL DEL BASTIDOR

Orden cronológico de los controles:

Choque DELANTERO:

- 1: (Bd)- (Ag) = (Bg) - (Ad)

- 2:(Bd) - (Gg) = (Bg) - (Gd)

- 3:(Ad) - (H1g)=1148 mm

- 4:(Ag) - (H1d) = 1120 mm

- 5:(H1d) - (H1g) = 968 mm

Choque TRASERO

- 1:(Ad) - (Bg) = (Ag) - (Bd)

- 2:(Gd) - (Bg) = (Gg) - (Bd)

- 3:(Bd) - (Jg) = 1245 mm

- 4:(Bg) - (Jd) = 1254 mm

- 5:(Jd) - (Jg) = 985 mm

112099

Bd

Bg

Gd

Gg

Ad

Ag

H1g

H1d

Jd

Jg

03B

-

2

COLISIÓN

Vehículo accidentado: Diagnóstico colisión

B85 o C85

03B

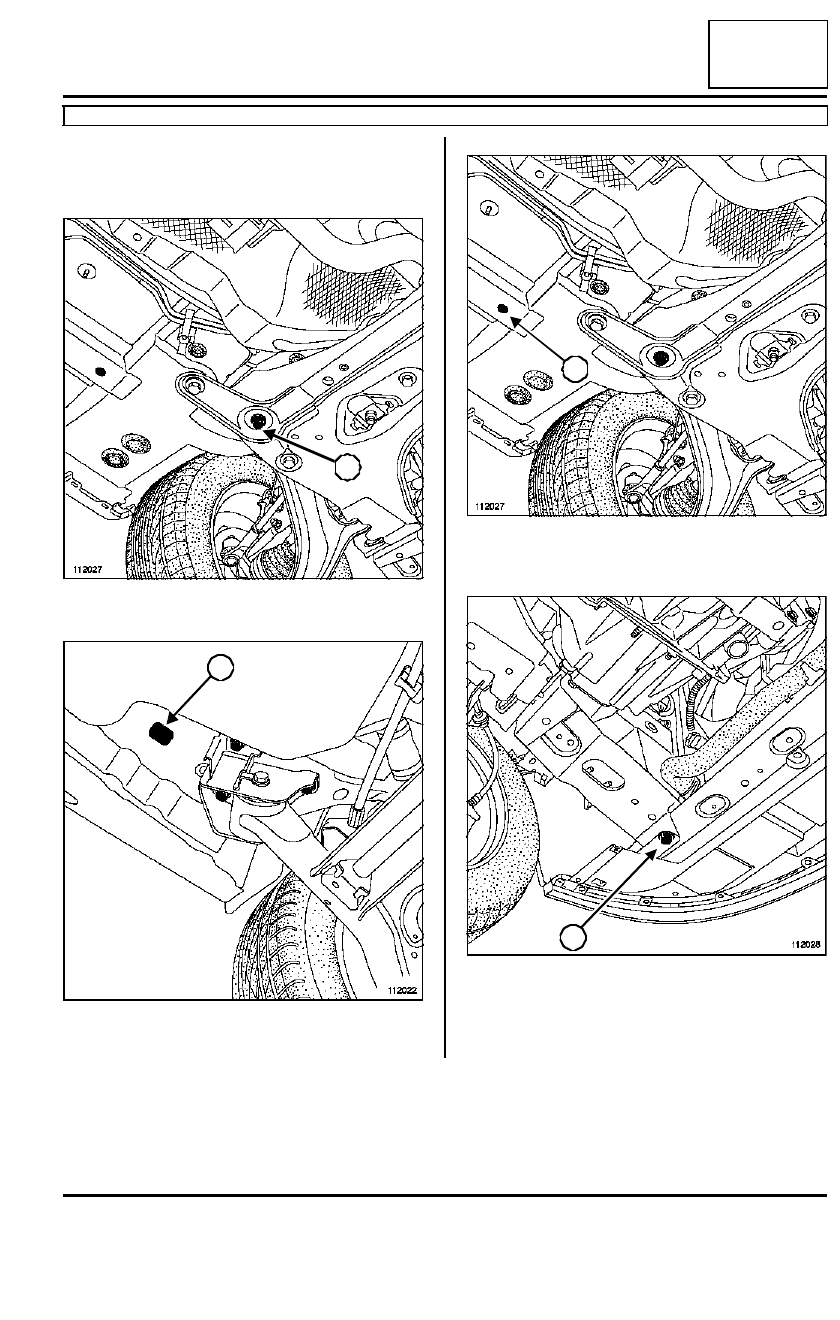

Detalle de los puntos de control

Puntos Ad, Ag Fijación trasera de la cuna
delantera.

Puntos Bd, Bg Piloto del tren trasero

Puntos Gd, Gg Fijación trasera del larguero

delantero

Puntos H1d, H1g Fijación delantera del larguero
delantero

112027

112022

A

B

112027

112028

G

H1
