02A

-

1

MEDIO DE LEVANTAMIENTO

Vehículo: Remolcado y levantamiento

02A

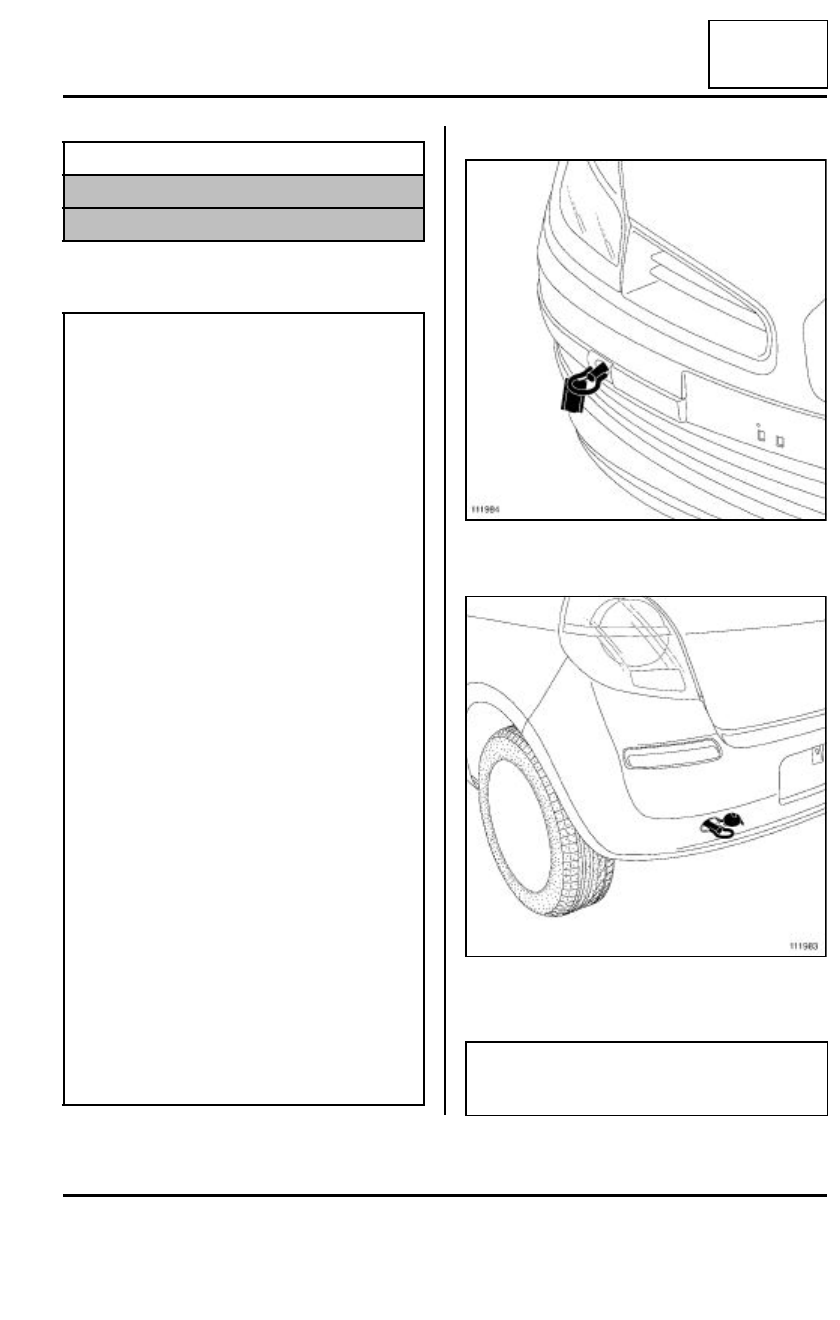

I - REMOLCADO

1 - Posición del punto de amarre delantero

2 - Posición del punto de amarre trasero

II - LEVANTAMIENTO POR GATO MÓVIL

Material indispensable

útil de diagnóstico

correa de seguridad

ATENCIÓN

- Para el remolcado, consultar la ley vigente en
cada país.

- No tomar nunca los tubos de transmisión como
punto de enganche.

- Utilizar los puntos de remolcado solamente para el
remolcado en carretera.

- No servirse de los puntos de remolcado para
sacar el vehículo de una cuneta ni para levantar
directa o indirectamente el vehículo.

- Atornillar y bloquear el anillo de enganche antes
de efectuar el remolcado.

Vehículos equipados con una caja de velocida-
des automática

Remolcar el vehículo preferentemente con una pla-
taforma o levantando las ruedas delanteras. Si no
fuera  posible, el remolcado se puede efectuar
excepcionalmente a una velocidad inferior a 20 km/
h y sobre un recorrido limitado a 30 km como
máximo (palanca en posición N).

Vehículos equipados de tarjeta RENAULT

Si el vehículo tiene la batería descargada, la colu-
mna de dirección permanece bloqueada. En este
caso, usar una batería o una fuente eléctrica para
bloquear el calculador de airbag con el útil de dia-
gnóstico(consultar  Airbag y pretensores: Pre-
cauciones para la reparación) que desbloquea la
columna de dirección.

- Si no es posible bloquear el calculador del airbag,
es imperativo levantar la parte delantera del vehí-
culo.

111984

111983

IMPORTANTE

La utilización de un gato móvil implica obligatoria-
mente el empleo de borriquetas apropiadas.

02A

-

2

MEDIO DE LEVANTAMIENTO

Vehículo: Remolcado y levantamiento

02A

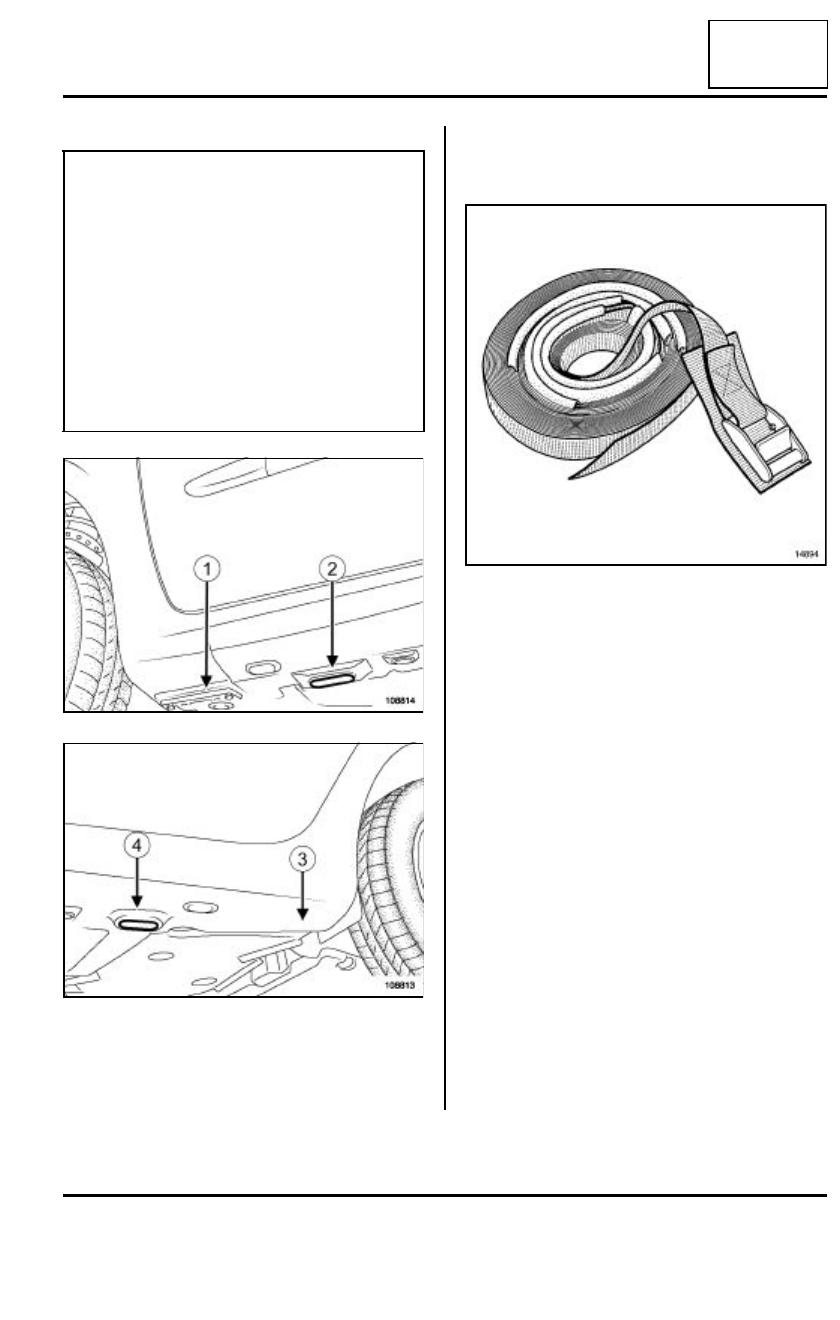

Para poner el vehículo sobre borriquetas, levantar late-
ralmente el conjunto del vehículo y posicionar obligato-
riamente las borriquetas bajo los refuerzos previstos
para posicionar el gato del equipo de a bordo (2) o (4).

III - LEVANTAMIENTO POR ELEVADOR

1 - Recuerden las consignas de seguridad

Recuerden las consignas de seguridad:

Si hay que extraer los órganos pesados del vehículo,
utilizar preferentemente un elevador de cuatro colum-
nas.

En un elevador de dos columnas, tras la extracción de
este tipo de órganos (grupo motopropulsor, tren trase-
ro, caja de velocidades), hay riesgo de basculamiento
del vehículo. Colocar unas correa de seguridad dis-
ponibles en el almacén de piezas de recambio.

ATENCIÓN

- El bastidor de este vehículo está protegido por
productos que aseguran la garantía antiperforación
de 12 años. años.

- En ningún caso hay que utilizar materiales que no
estén equipados de tapones de caucho para que no
haya contacto directo entre metales, lo que dañaría
la protección de origen.

- Se prohíbe levantar el vehículo tomando apoyo
bajo los brazos de suspensión delantera o bajo el
tren trasero.

- Para levantar una rueda delantera o trasera, tomar
apoyo en (1) o (3).

108814

108813

14894

02A

-

3

MEDIO DE LEVANTAMIENTO

Vehículo: Remolcado y levantamiento

02A

2 - Colocación de las correas

Colocación de las correas:

Por razones de seguridad, las correas deben estar en
perfecto estado, sustituirlas en caso de degradación.

Al colocar las correas, verificar el correcto posiciona-
miento de las protecciones (asientos y partes frágiles).

a - Basculamiento hacia adelante

Colocar la correa bajo el brazo trasero derecha del ele-
vador.

Pasar la correa por el interior del vehículo.

Pasar la correa bajo el brazo trasero izquierdo del ele-
vador.

Pasar la correa de nuevo por el interior del vehículo.

Apretar la correa.

b - Basculamiento hacia atrás

Colocar la correa bajo el brazo delantero derecho del
elevador.

Pasar la correa por el interior del vehículo.

Pasar la correa bajo el brazo delantero izquierdo del
elevador.

Pasar la correa de nuevo por el interior del vehículo.

Apretar la correa.

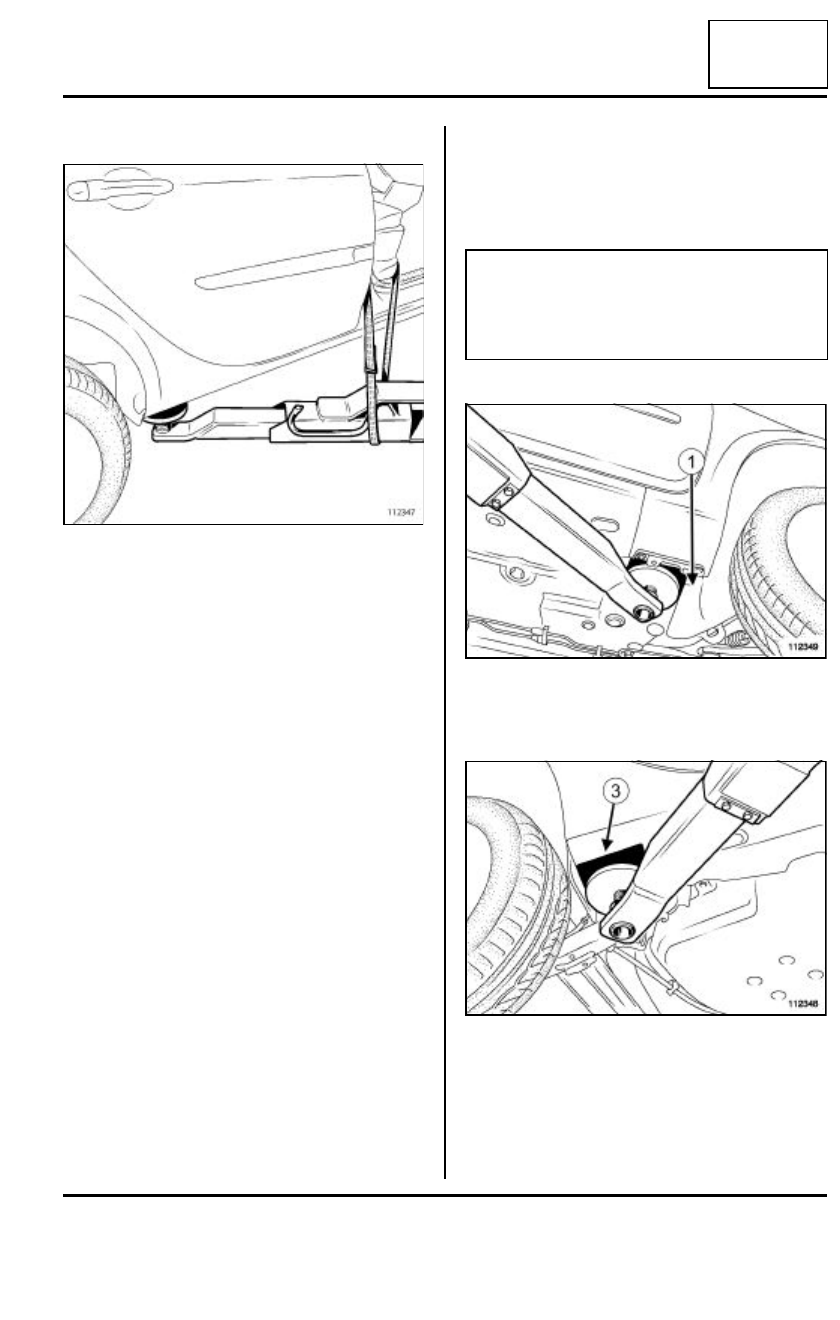

3 - Puntos de levantamiento autorizados

Para levantar el vehículo, posicionar los patines de los
brazos de levantamiento como se indica a continuación
teniendo la precaución de no dañar el extremo de la
aleta delantera y la parte inferior del bajo de carrocería.

Apoyos delanteros

Posicionar los brazos de levantamiento bajo los trave-
saños laterales (1).

Apoyos traseros

Posicionar los brazos de levantamiento bajo el extremo
de los cantos del bajo de carrocería (3).

112347

IMPORTANTE

Sólo los puntos de levantamiento descritos en este
capítulo permiten levantar el vehículo con total
seguridad. No levantar el vehículo tomando apoyo
en otros puntos que los descritos en este capítulo.

112349

112348

02A

-

4

MEDIO DE LEVANTAMIENTO

Vehículo: Remolcado y levantamiento

02A

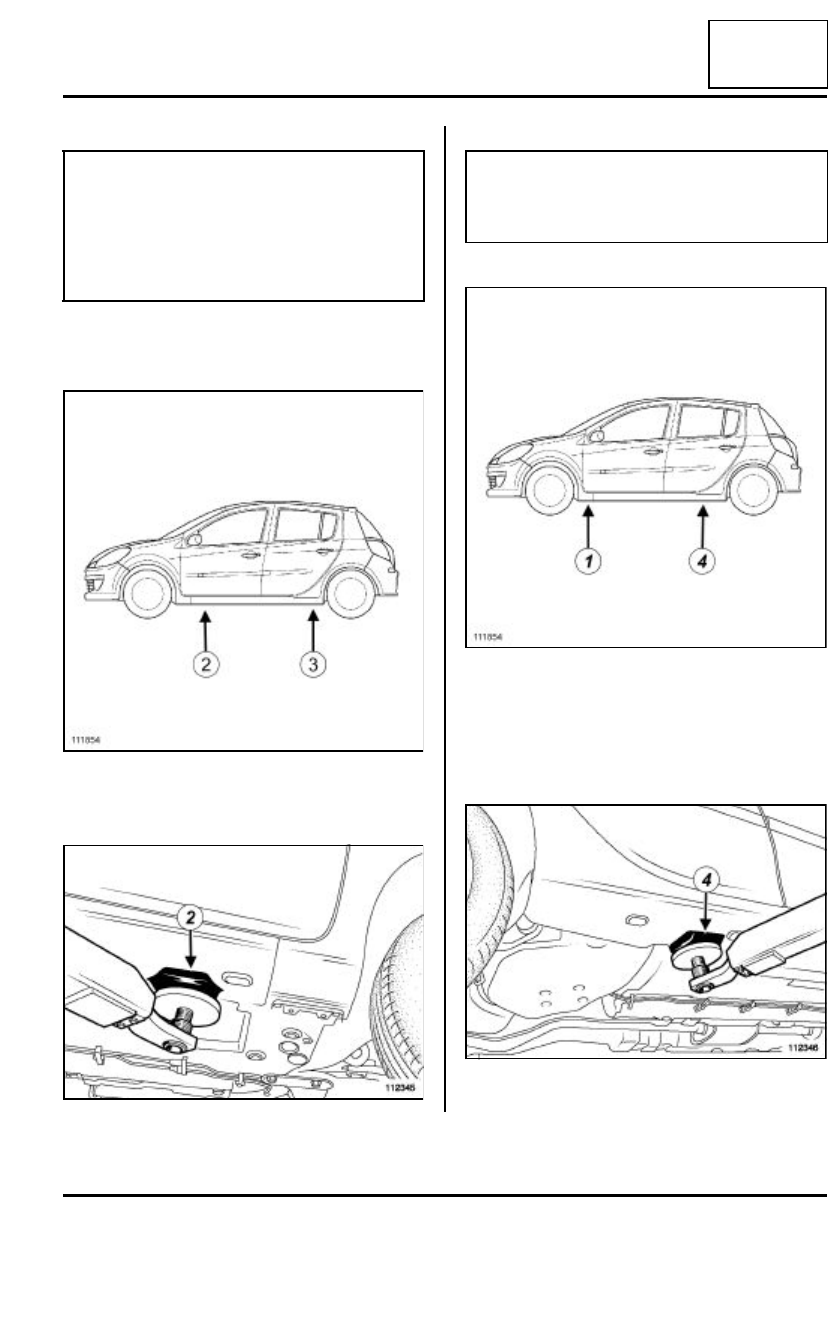

IV - EXTRACCIÓN DE LOS TRAVESAÑOS

Extracción de los travesaños laterales delanteros:

Tomar apoyo en los refuerzos del gato de la parte de-
lantera (2) y bajo los cantos del bajo de carrocería en
la parte trasera (3).

Extracción de los travesaños laterales traseros:

Colocar los brazos de levantamiento bajo los cantos
del bastidor.

Tomar apoyo bajo los travesaños laterales en la parte
delantera (1), teniendo la precaución de no dañar el ex-
tremo de la aleta delantera, y bajo los refuerzos del
gato en la parte trasera (4).

Nota:

En caso de que esta configuración no se pueda
realizar, sobre todo en caso de utilizar un material
de sujeción bajo la carrocería para una reestructu-
ración de la carrocería en el banco de reparación y
según el caso, proceder como se indica a continua-
ción:

111854

112345

IMPORTANTE

En esta situación, el riesgo de basculamiento hacia
adelante es el más alto. Se prohíbe extraer los ele-
mentos de la parte trasera del vehículo.

111854

112346
