88C

-

40

AIRBAG Y PRETENSORES

Captador de choques laterales: Extracción - Reposición

88C

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

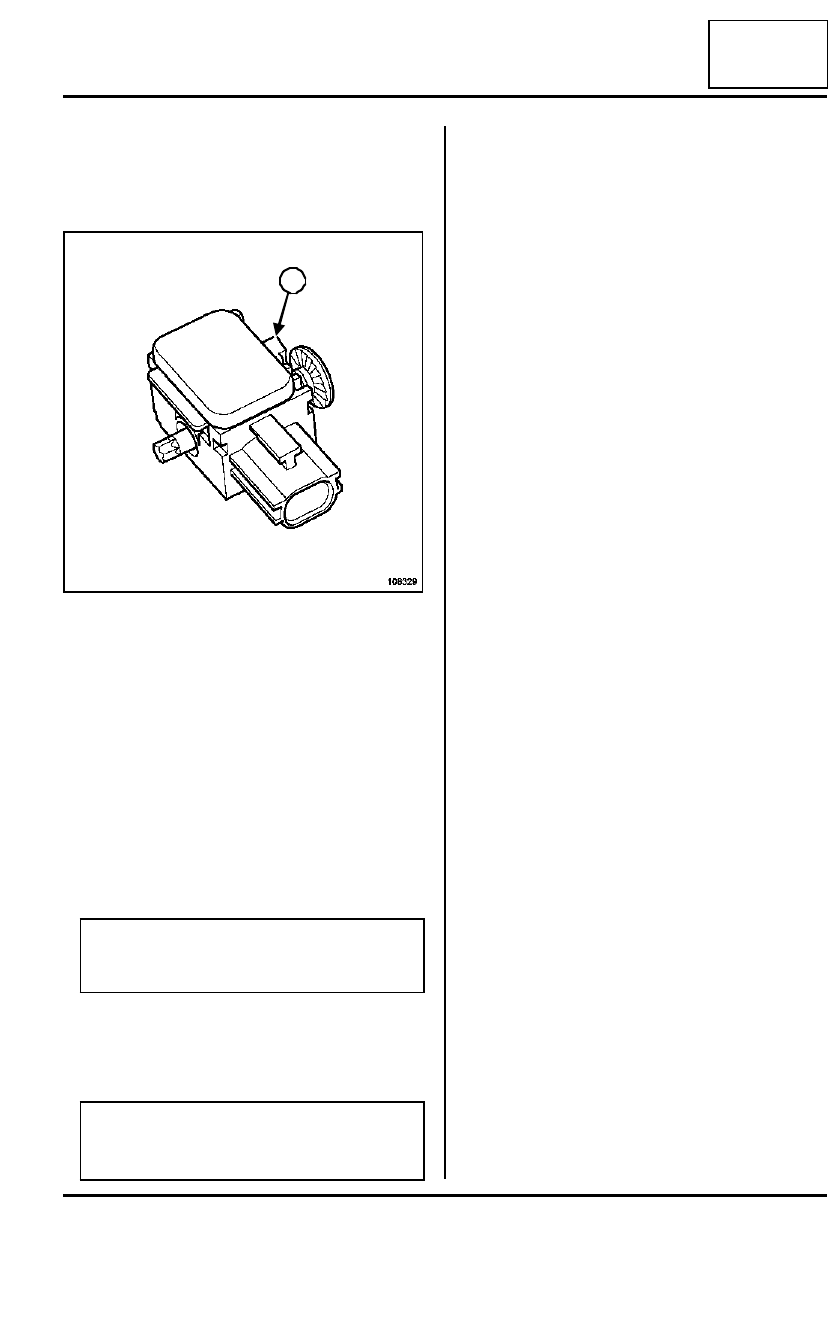

Posicionar el captador mediante su espolón (2).

Apretar al par el tornillo de fijación del captador
de choques laterales (8 N.m).

Conectar el conector.

II - ETAPA FINAL

Colocar el guarnecido del pie medio (consultar MR
393 Carrocería, Capítulo 71A, Guarnecido inte-
rior de carrocería, Guarnecido de pie medio: Ex-
tracción-Reposición).

Conectar la batería (consultar 80A, Batería, Batería:
Extracción - Reposición,  página 80A-1).

Desbloquear, si todo es correcto, el calculador del
airbag (consultar 88C, Airbag y pretensores, Airbag
y pretensores: Precauciones para la reparación,  pá-
gina 88C-8).

108329

ATENCIÓN

Efectuar un control del calculador del airbag con
el útil de diagnóstico.

Nota:

Estos captadores no requieren aprendizaje
mediante el útil de diagnóstico.

2

88C

-

41

AIRBAG Y PRETENSORES

Caja electrónica del airbag y del pretensor: Reciclaje - Destrucción

88C

Emplear imperativamente el útil (Ele. 1287) y los ca-
bles de adaptación (Ele. 1287-1) y (Ele. 1287-02).

I - PRETENSORES Y ENROLLADORES
PIROTÉCNICOS

1 - Destrucción de la pieza montada en el vehículo:

Sacar el vehículo al exterior del taller.

Conectar el útil de destrucción (Ele. 1287) al preten-
sor tras haber extraído la tapa de la deslizadera del
asiento.

Desenrollar todo el cableado del útil para estar lo su-
ficientemente alejado del vehículo (unos diez me-
tros) durante el activado.

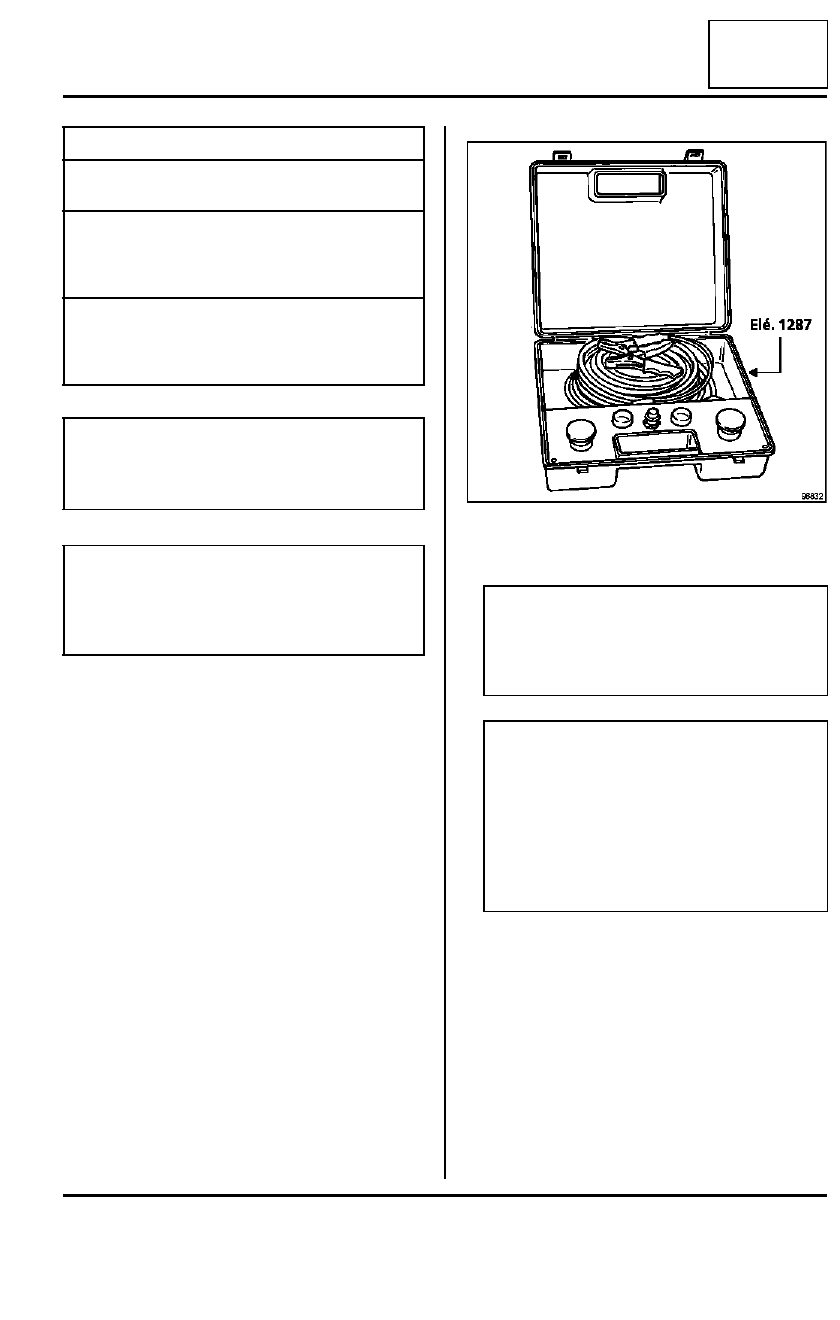

Utillaje especializado indispensable

Ele. 1287

Útil de destrucción
"airbag y pretensores"

Ele. 1287-1

Cable de recambio
para el útil de destruc-
ción "airbag y preten-
sores"

Ele. 1287-02

Kit de 2 adaptadores
para el útil de destruc-
ción "airbag y preten-
sores"

IMPORTANTE

Para evitar posibles accidentes, los generadores de
gases pirotécnicos deben ser disparados antes de
enviar al desguace el vehículo o la pieza suelta.

ATENCIÓN

El procedimiento de destrucción no es aplicable si
la reglamentación local impone un proceso especí-
fico validado y difundido por el servicio de métodos,
diagnóstico y reparación.

96832

IMPORTANTE

No utilizar los elementos pirotécnicos como pieza
de sustitución. Los pretensores o los airbags de
un vehículo destinado al desguace deben ser
imperativamente destruidos.

ATENCIÓN

- Cada pieza está dedicada a un tipo de vehículo

y en ningún caso deberá montarse en otro. Las
piezas no son intercambiables.

- No activar los pretensores que deben ser

devueltos en el ámbito de la garantía por un
problema en el pedúnculo. Esto impide que el
proveedor analice la pieza. Devolver la pieza
defectuosa en el embalaje de la pieza nueva.

88C

-

42

AIRBAG Y PRETENSORES

Caja electrónica del airbag y del pretensor: Reciclaje - Destrucción

88C

Empalmar los dos cables de alimentación del útil a
una batería.

Proceder a la destrucción del pretensor presionando
simultáneamente los dos botones pulsadores del
aparato.

2 - Destrucción de la pieza extraída del vehículo:

Proceder del mismo modo que para el airbag frontal,
dentro de unos neumáticos viejos apilados.

II - AIRBAG

La destrucción de estas piezas se realizará única-
mente después de haber sido extraídas del vehícu-
lo, en el exterior del taller.

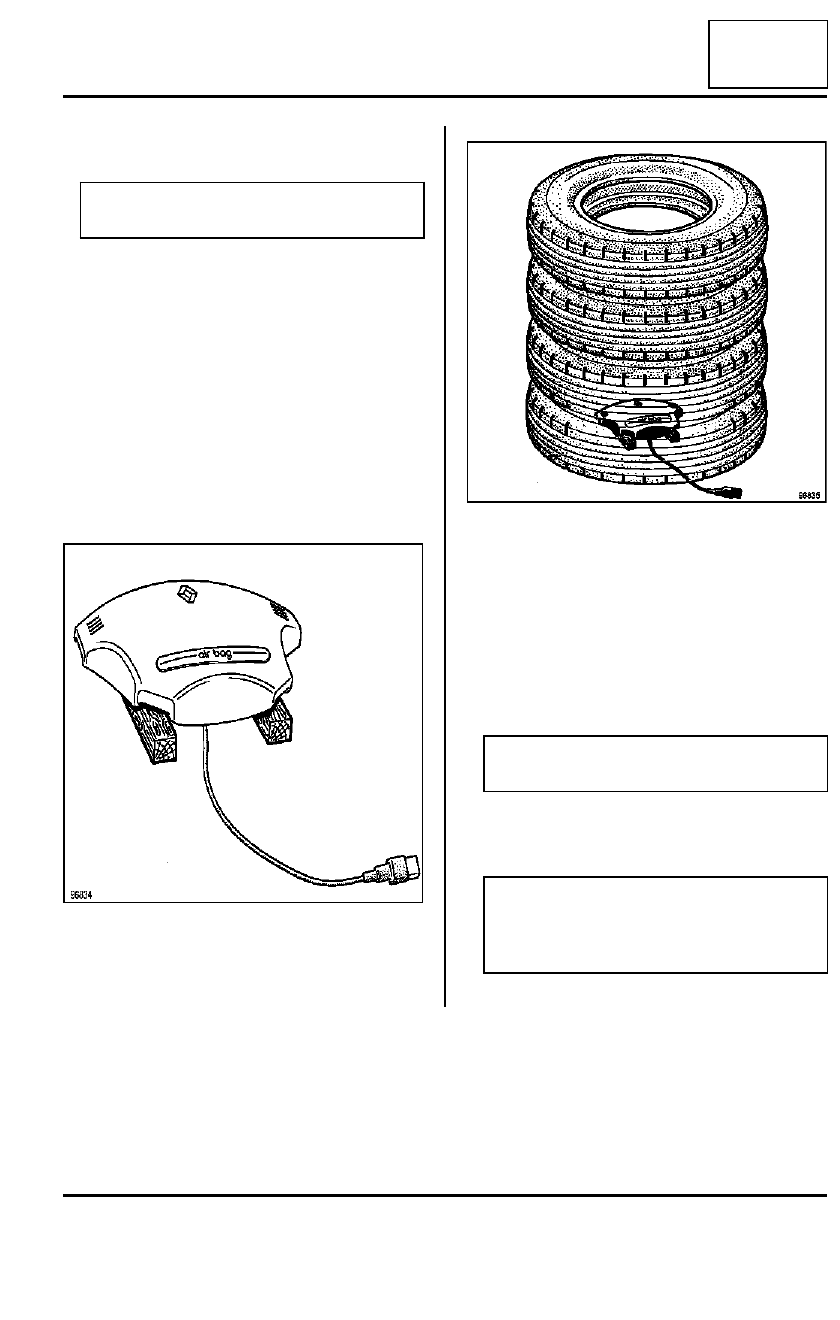

Conectar el cableado correspondiente.

Colocar el airbag sobre dos calces de madera.

La destrucción se efectúa en un apilado de neumá-
ticos viejos.

Asegurarse de que el despliegue de la bolsa hincha-
ble no se vea obstaculizado en su progresión.

Desenrollar todo el cableado del útil para estar lo su-
ficientemente alejado del conjunto (unos diez me-
tros) durante el activado y empalmarlo al airbag.

Empalmar los dos cables de alimentación del útil de
destrucción (Ele. 1287) a una batería.

Proceder a la destrucción del airbag presionando si-
multáneamente los dos botones pulsadores del apa-
rato.

IMPORTANTE

Verificar que no haya nadie en las proximidades.

96834

96835

IMPORTANTE

Verificar que no haya nadie en las proximidades.

Nota:

En caso de que sea imposible activarlo (quema-
dor que falla), devolver la pieza al teléfono téc-
nico.

88D

-

1

PUESTO DE CONDUCCIÓN

Encendedor: Extracción - Reposición

88D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer la consola central (consultar MR 393 Carro-
cería, 57A Accesorios interiores, consola cen-
tral: Extracción-Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

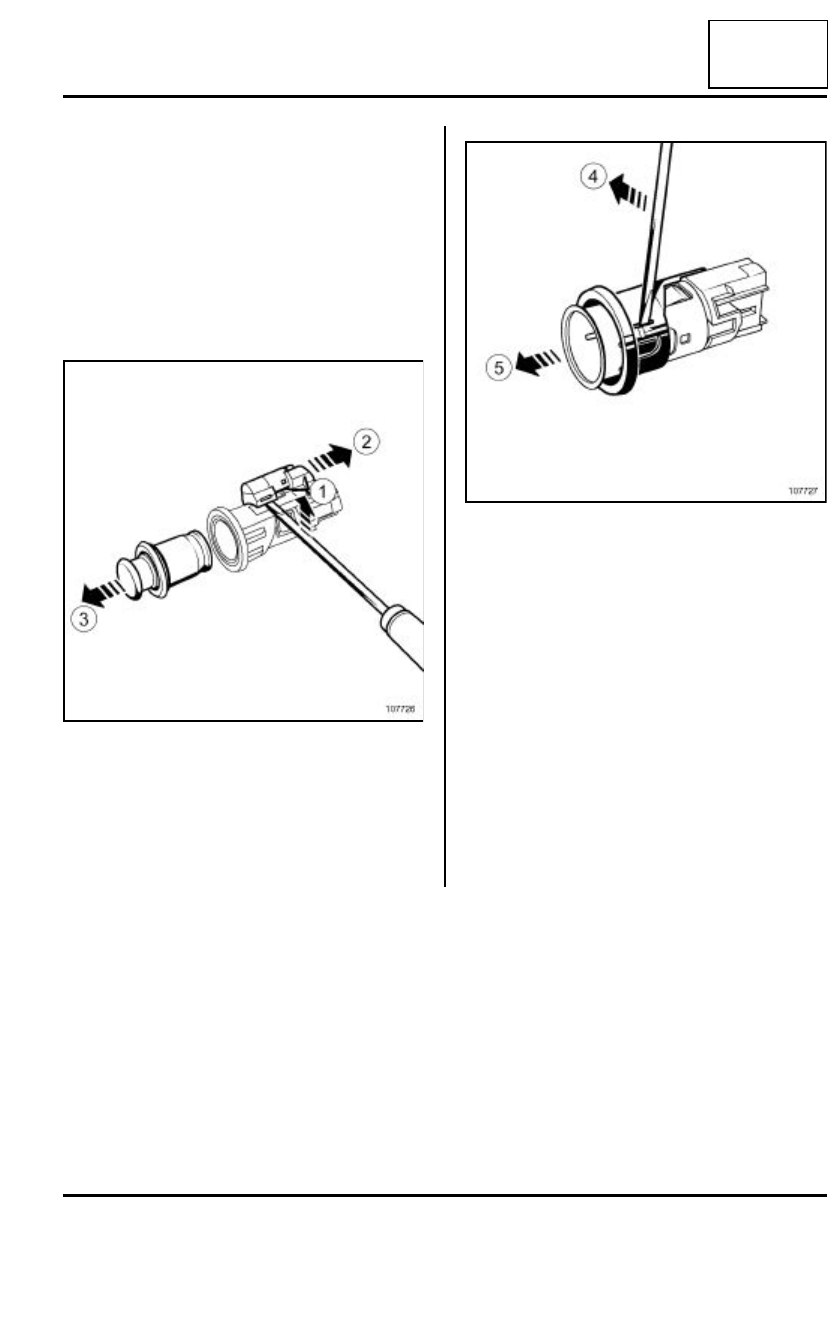

Desconectar el conector del encendedor.

Soltar el soporte de la lámpara utilizando un destor-
nillador plano en (1) y (2).

Extraer el soporte de resistencia (3).

Mantener el soporte de plástico desbloqueado en
(4).

Tirar del encendedor en (5).

Soltar el soporte de plástico de la consola.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Proceder en el orden inverso de la extracción.

II - ETAPA FINAL

Encajar el conector del encendedor,

Colocar la consola central (consultar MR 393 Carro-
cería, 57A Accesorios interiores, Consola cen-
tral: Extracción-Reposición).

107726

107727
