CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Extracción - Reposición

DIRECCIÓN A DERECHA

87B

II - ETAPA FINAL

Encajar:

- el soporte de conectores en la viga,

- los conectores.

Colocar el portaobjetos (consultar MR 393 Mecanis-
mos y accesorios, 57A, Accesorios interiores,
Portaobjetos).

Conectar la batería (consultar 80A Batería: Extrac-
ción - Reposición).

En el caso de una sustitución:

- efectuar el aprendizaje del código del vehículo y de

las llaves (consultar MR 394 Diagnóstico, 87B Ca-
jetín de interconexión del habitáculo, Diagnós-
tico - configuraciones y aprendizajes).

- configurar la unidad central del habitáculo (según

el nivel de equipamiento) (consultar MR 394 Dia-
gnóstico, 87B Cajetín de interconexión del ha-
bitáculo, Diagnóstico - configuraciones y
aprendizajes).

Cumplimentar la topología de la red multiplexada
Capítulo Multiplexado.

87B

-

6

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

87B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

(Consultar MR 394 Diagnóstico, 87B Cajetín de in-
terconexión del habitáculo, Diagnóstico - Confi-
guraciones y aprendizajes).

Desconectar la batería (consultar 80A, Batería: Ex-
tracción - Reposición).

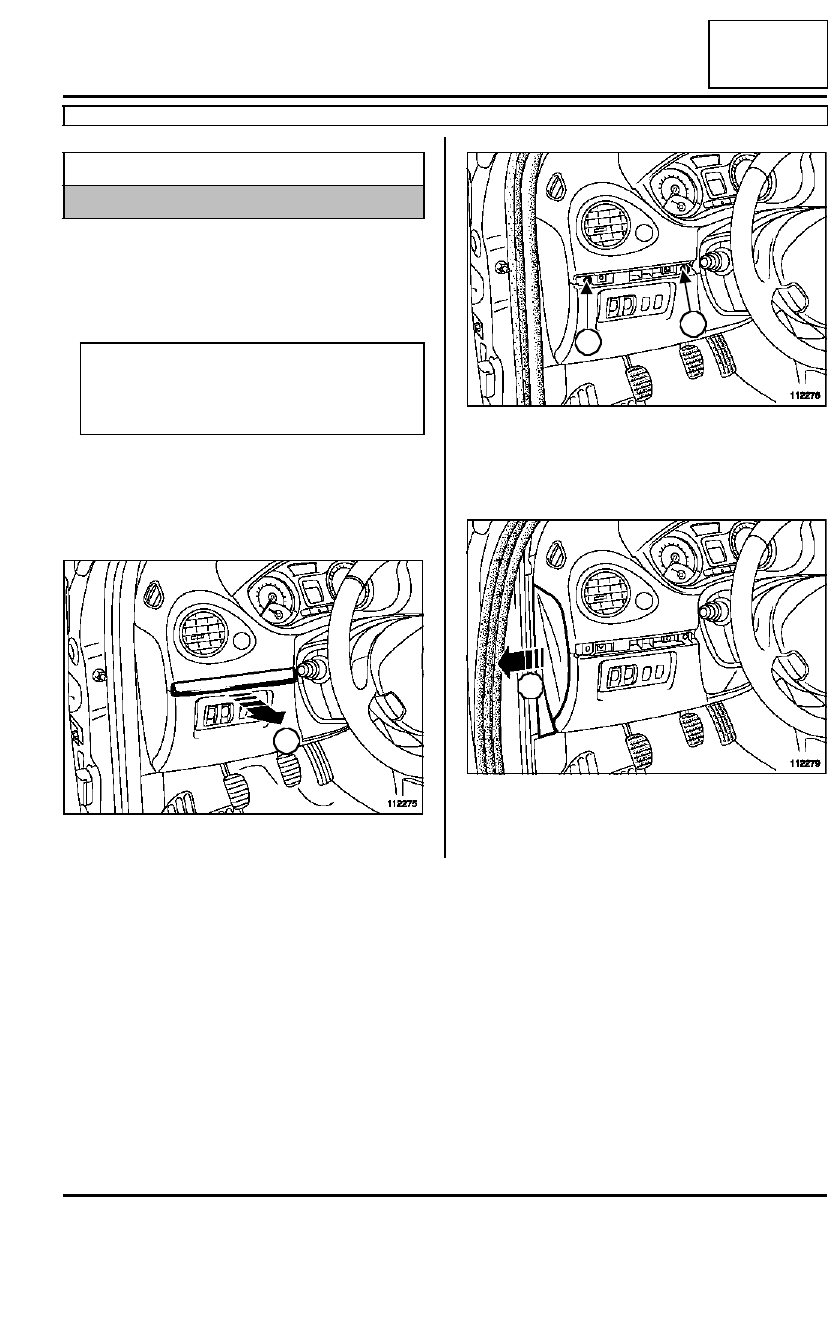

Soltar la moldura en (1).

Extraer:

- el remache de plástico (2),

- el tornillo (3).

Apartar la junta de la puerta,

Extraer el protector lateral del tablero de a bordo (4).

Material indispensable

útil de diagnóstico

ATENCIÓN

En caso de sustituir la unidad central del habitá-
culo,  anotar imperativamente las configuracio-
nes con ayuda de útil de diagnóstico.

112275

1

112276

112279

3

2

4

87B

-

7

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

87B

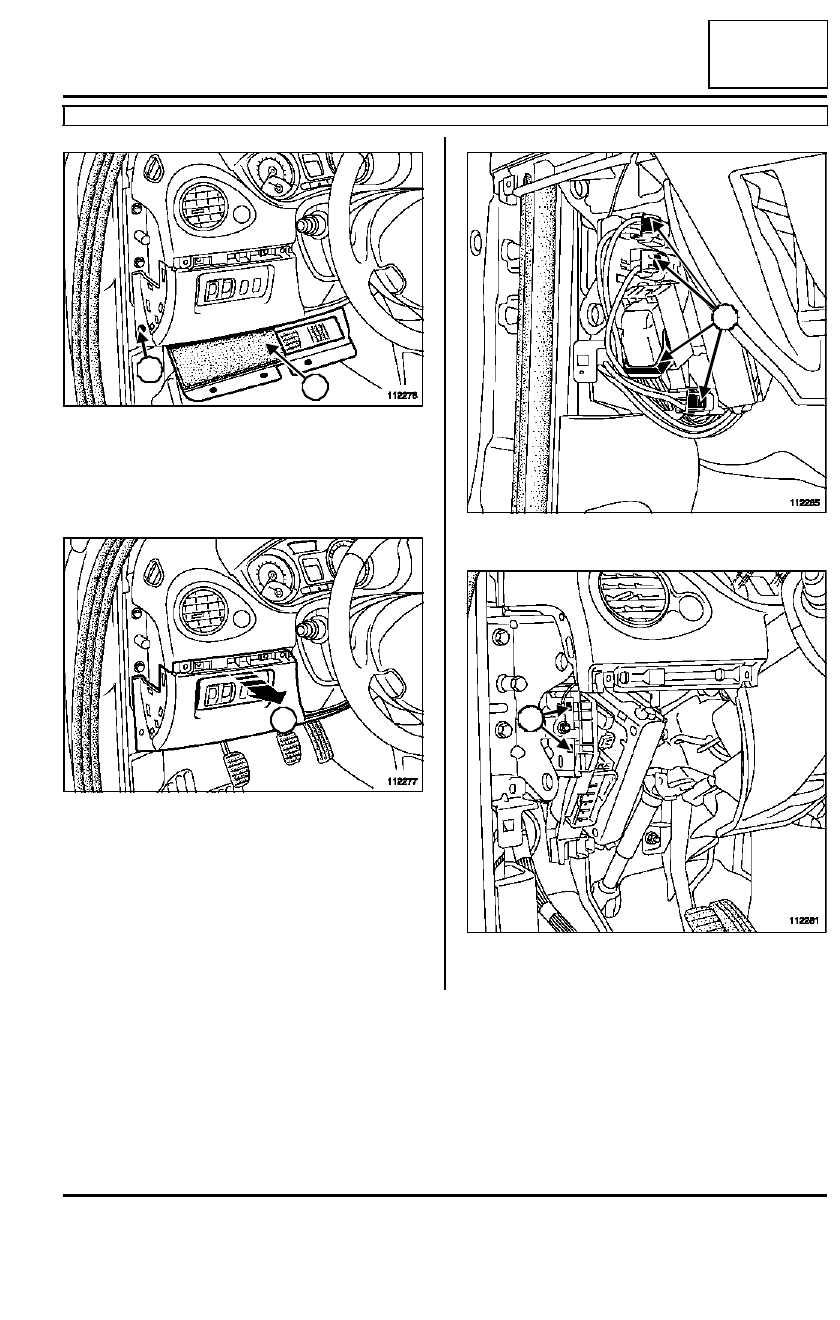

Extraer:

- el tornillo (5),

- el guarnecido de la parte inferior del tablero de a

bordo (6).

Extraer la parte inferior del tablero de a bordo (7),
desclipsando a la vez los conectores.

Soltar los conectores de la viga (9).

Soltar el soporte de los conectores en la viga en
(10).

112278

112277

5

6

7

112285

112281

8

9

10

87B

-

8

CAJETÍN DE INTERCONEXIÓN DEL HABITÁCULO

Unidad central del habitáculo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

87B

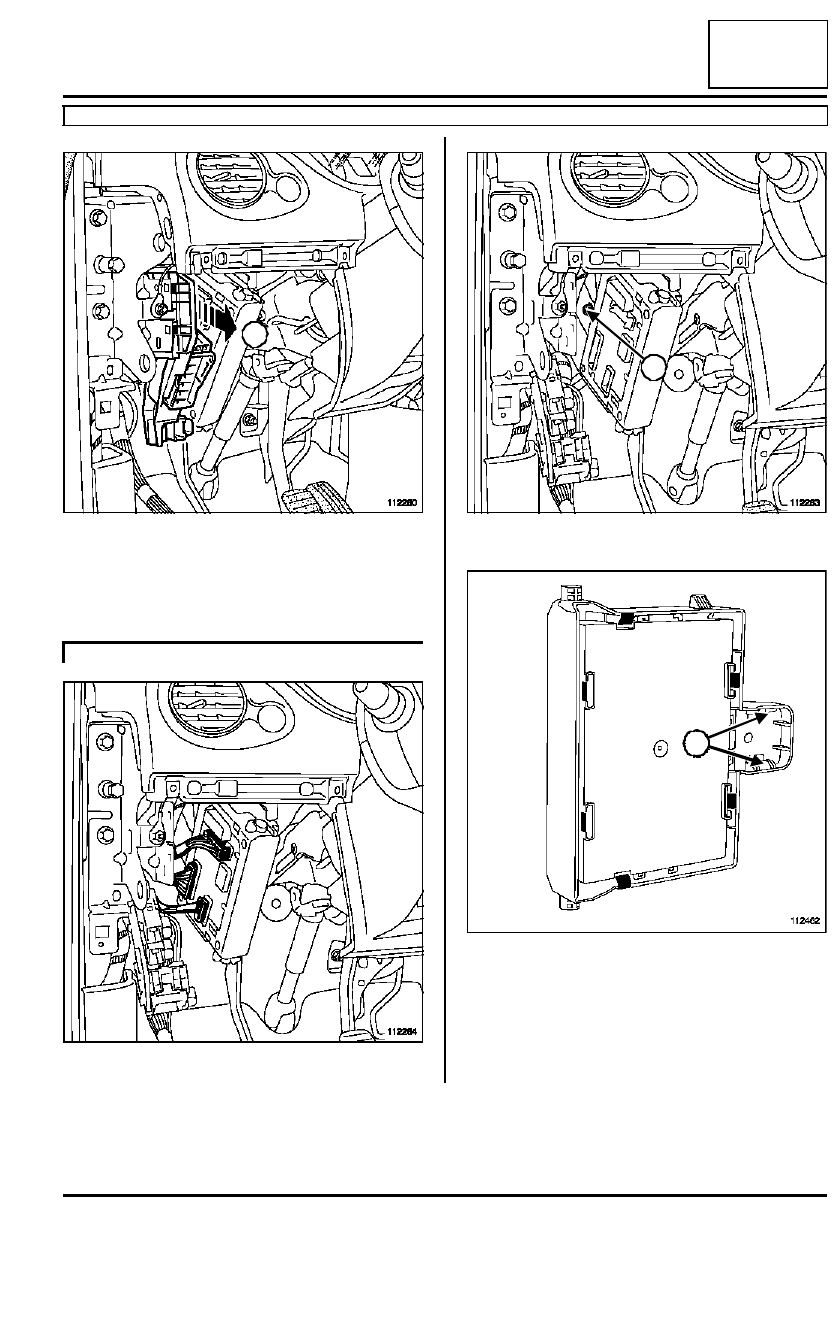

Apartar el soporte de conectores en (11).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA.

Soltar los conectores.

Quitar el tornillo (12).

Soltar la unidad central del habitáculo en la parte tra-
sera, presionando en los espolones (13) utilizando
un destornillador pequeño y plano.

112280

SOP01

112284

11

112283

112462

12

13
