86A

-

12

RADIO

Altavoces traseros: Extracción - Reposición

86A

- los tornillos (3).

II - ETAPA FINAL

Colocar el guarnecido de la puerta trasera (consul-
tar,  MR 393 Carrocería, 72A, Guarnecido de
abrientes laterales, Guarnecido de la puerta late-
ral trasera: Extracción-Reposición).

Encajar la rejilla del altavoz trasero (1).

B85

C85

86A

-

13

RADIO

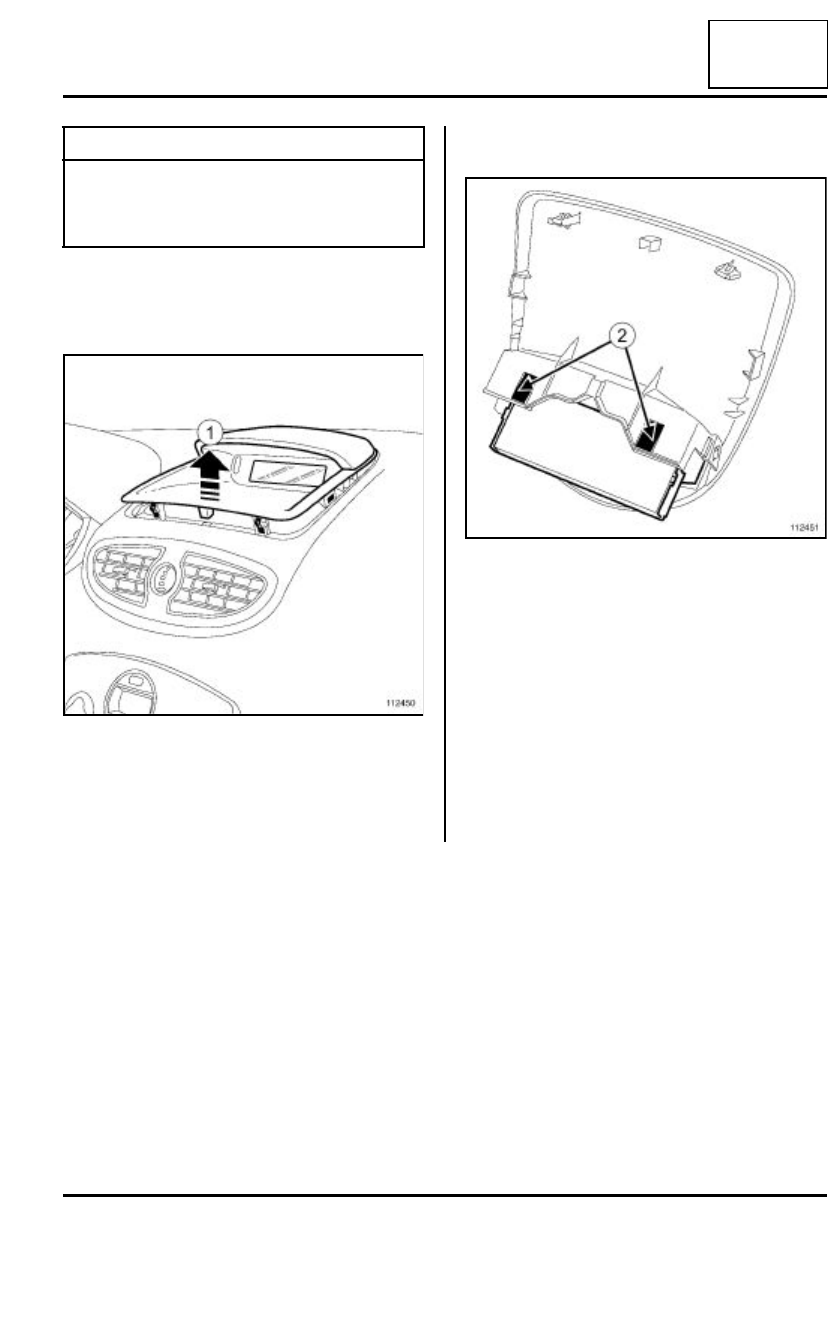

Pantalla: Extracción - Reposición

86A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Soltar el soporte de pantalla (1) mediante el útil (Car.
1597),

Soltar los conectores.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar la pantalla en (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar la pantalla sobre el soporte.

II - ETAPA FINAL

Encajar:

- los conectores,

- el soporte de pantalla.

Utillaje especializado indispensable

Car. 1597

Palanca para extraer
las grapas de la
empuñadura trasera
para curvas

112450

112451

86A

-

14

RADIO

Satélite de mando de la radio: Extracción - Reposición

86A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer la manecilla del limpia (consultar 84A, Man-
do - Señalización, Conmutador de limpiaparabri-
sas: Extracción-Reposición).

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar la manecilla del limpia (consultar 84A, Man-
do - Señalización, Conmutador de limpiaparabri-
sas: Extracción-Reposición).

Nota:

El satélite de mando de la radio y la manecilla del
limpia forman una sola pieza, indisociable.

86A

-

15

RADIO

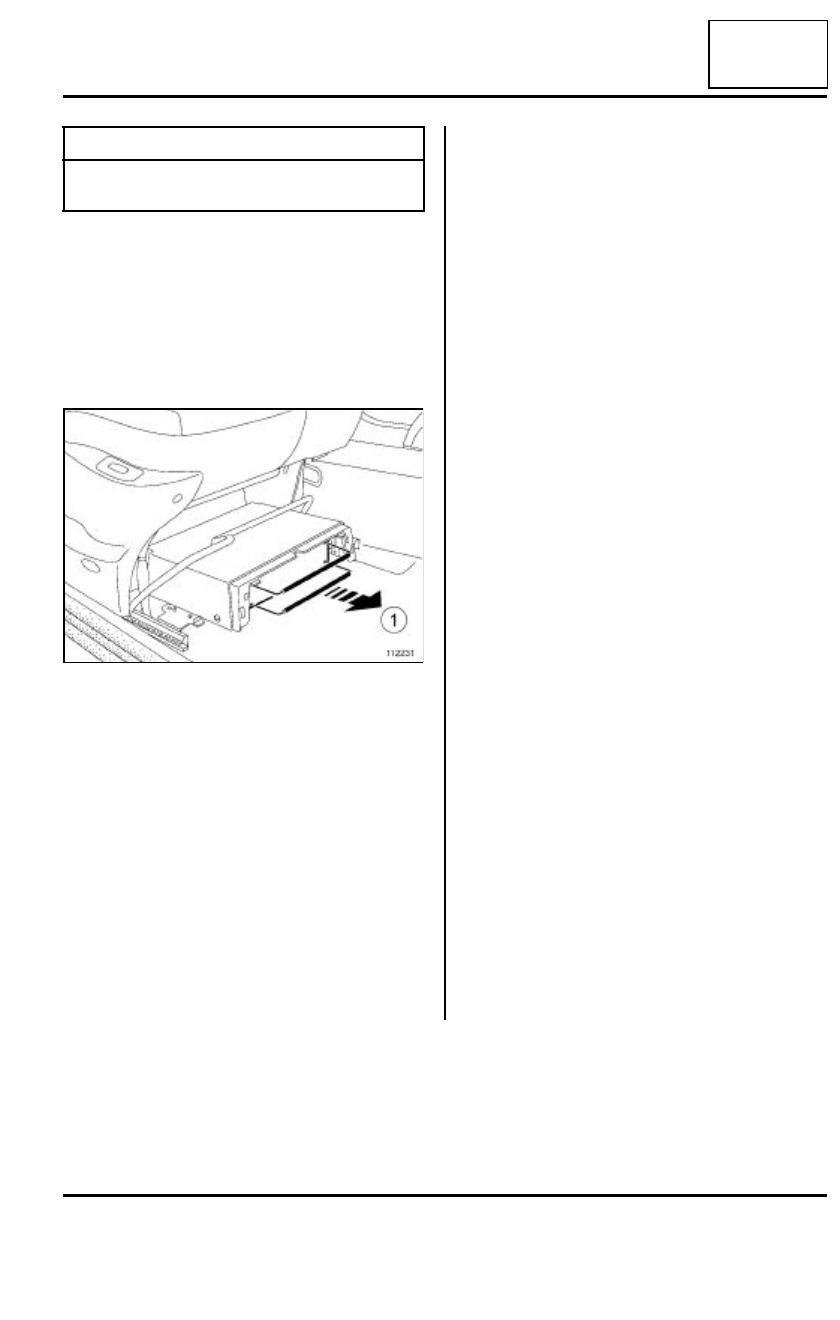

Amplificador-túner: Extracción - Reposición

86A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Quitar la tapa del receptáculo del amplificador-túner.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el amplificador-túner (1) mediante el útil (Ms.
1373).

Soltar los conectores.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar los conectores.

Colocar el amplificador-túner.

II - ETAPA FINAL

Colocar la tapa del receptáculo del amplificador-
túner.

Utillaje especializado indispensable

Ms. 1373

Útil para extraer el
auto-radio Philips

112231
