Renault Clio. Manual - parte 307

84A

-

17

MANDO - SEÑALIZACIÓN

Reostato de iluminación: Extracción - Reposición

84A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

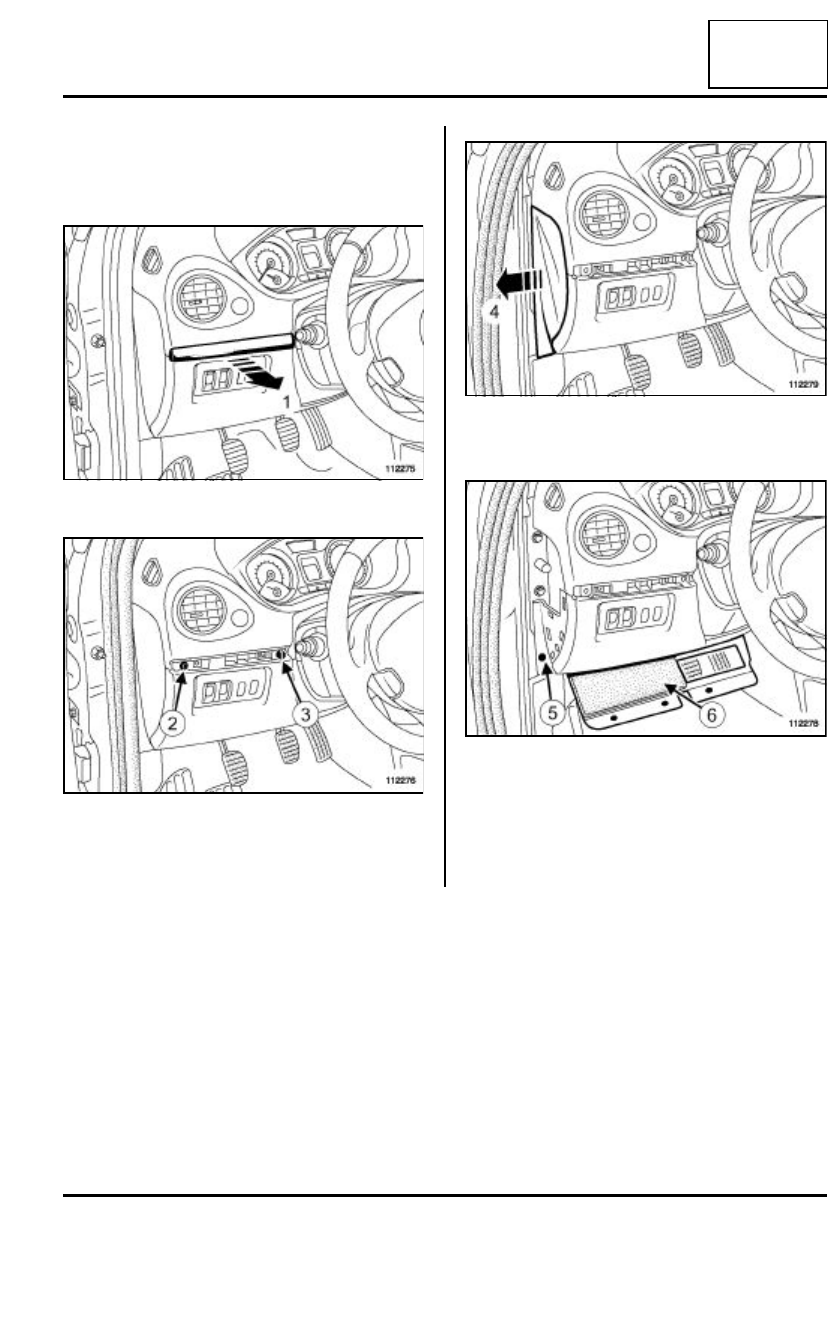

Soltar la moldura (1).

Extraer:

- el tornillo (2),

- el remache de plástico (3).

Apartar la junta de la puerta.

Soltar el lateral del tablero de a bordo (4).

Extraer:

- el tornillo (5),

- el guarnecido de la parte inferior del tablero de a

bordo (6).

112275

112276

112279

112278

84A

-

18

MANDO - SEÑALIZACIÓN

Reostato de iluminación: Extracción - Reposición

84A

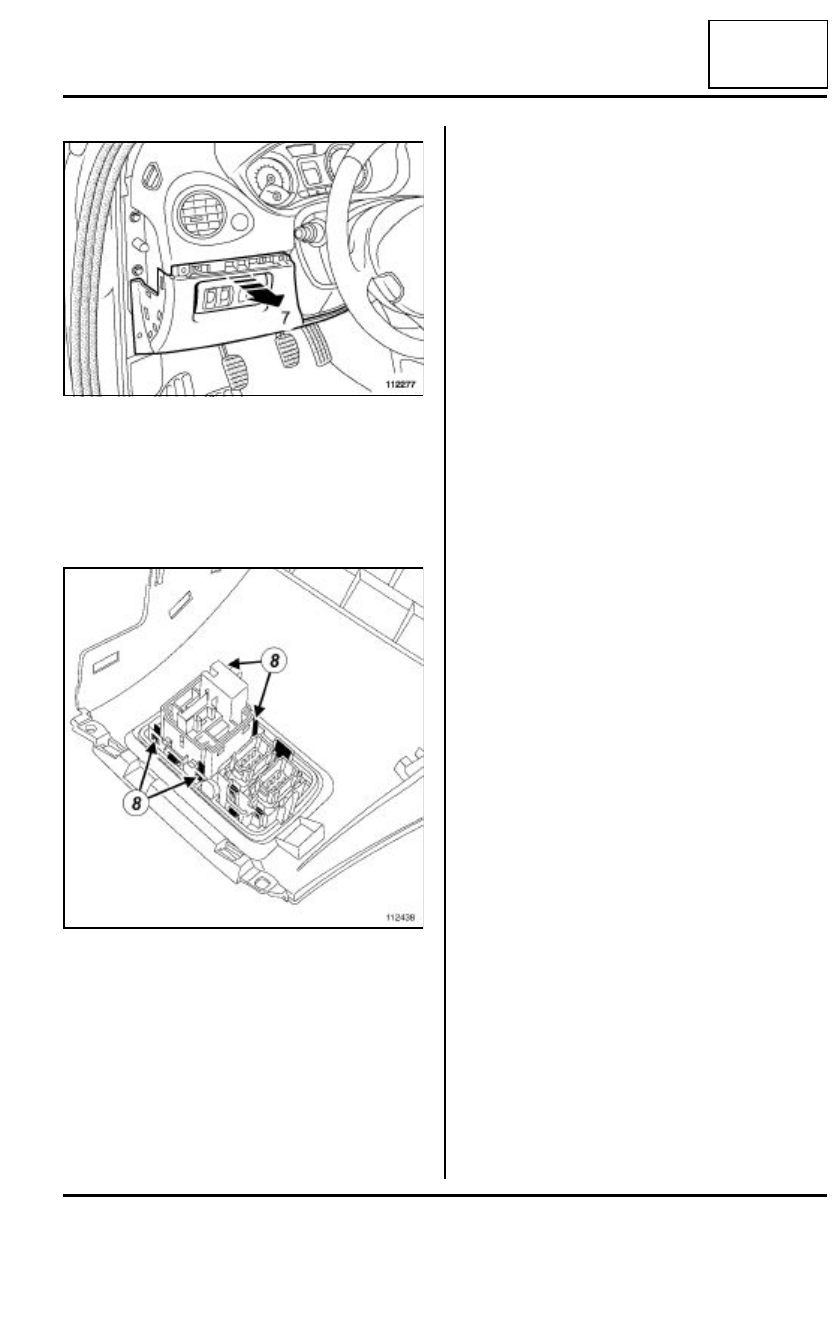

Extraer la parte inferior del tablero de a bordo (7).

Desconectar los conectores.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el reostato de iluminación actuando en los
clips (8).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el reostato de iluminación.

Conectar los conectores.

II - ETAPA FINAL

Colocar:

- la parte inferior del tablero de a bordo,

- el guarnecido de la parte inferior del tablero de a

bordo (6),

- el tornillo de fijación de la parte inferior del tablero

(5),

- el protector lateral del tablero de a bordo,

- el tornillo de fijación de la parte inferior del tablero

(2),

- el remache de plástico (3),

- la moldura.

112277

112438

84A

-

19

MANDO - SEÑALIZACIÓN

Conmutador de mando del retrovisor exterior: Extracción - Reposición

84A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

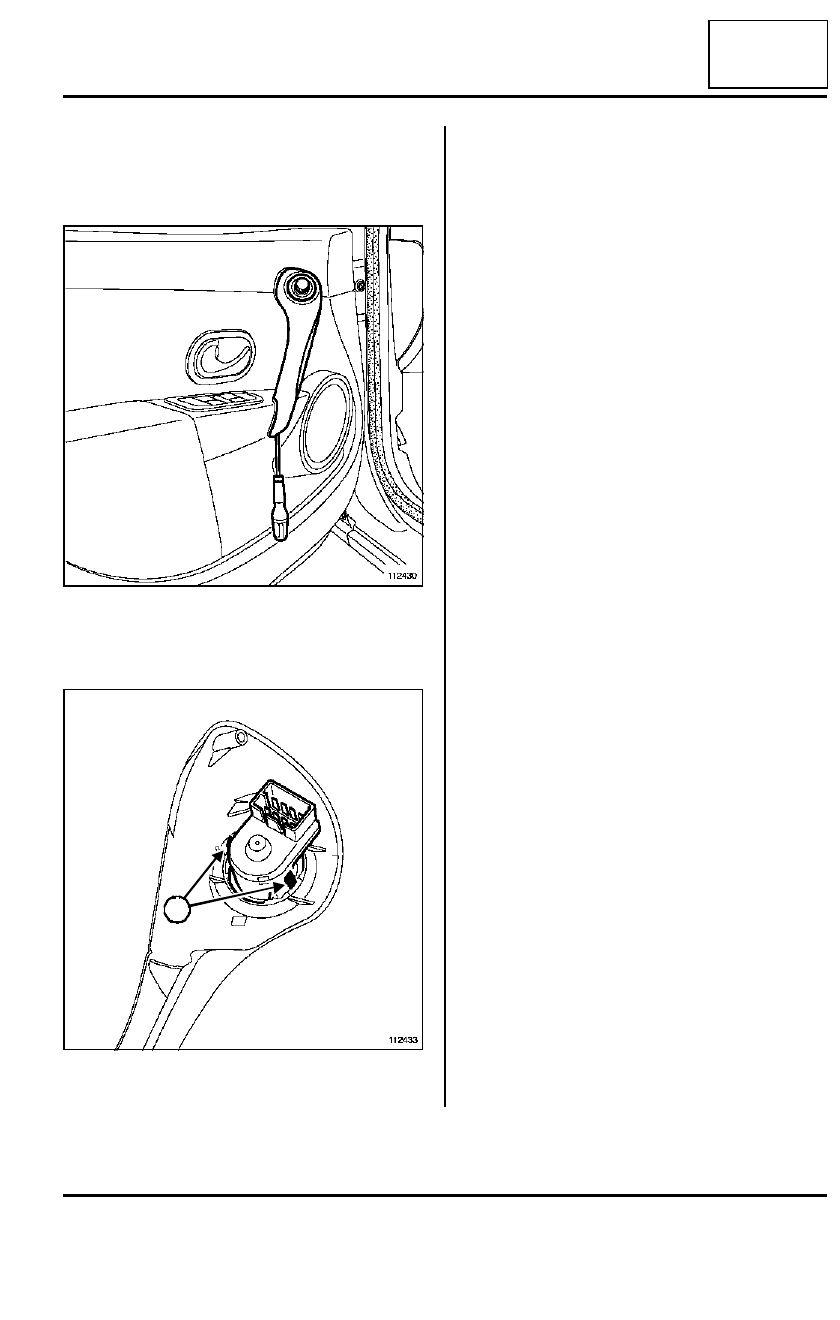

Soltar el guarnecido de empuñadura interior utilizan-
do un destornillador pequeño y plano.

Desconectar el conector.

Pinzar los clips (1) para soltar el conmutador de
mando del retrovisor exterior.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Encajar el conmutador en el guarnecido de empuña-
dura interior.

Conectar el conector.

Encajar el guarnecido de empuñadura interior.

112430

112433

1

84A

-

20

MANDO - SEÑALIZACIÓN

Luneta térmica: Reparación

84A

La red térmica, constituida por una serigrafía aplicada
en la cara interna del cristal, puede presentar un corte
accidental que deje ineficaz la parte del circuito afecta-
da.

Determinar el lugar exacto del corte mediante un vol-
tímetro.

Se pueden reparar estos incidentes utilizando el bar-
niz de reparación de la luneta térmica vendido por el
magasin Pièce de rechange.

I - DETERMINACIÓN DEL LUGAR EXACTO DEL
CORTE CON UN VOLTÍMETRO

Poner el contacto de encendido.

Poner la alimentación de la luneta térmica.

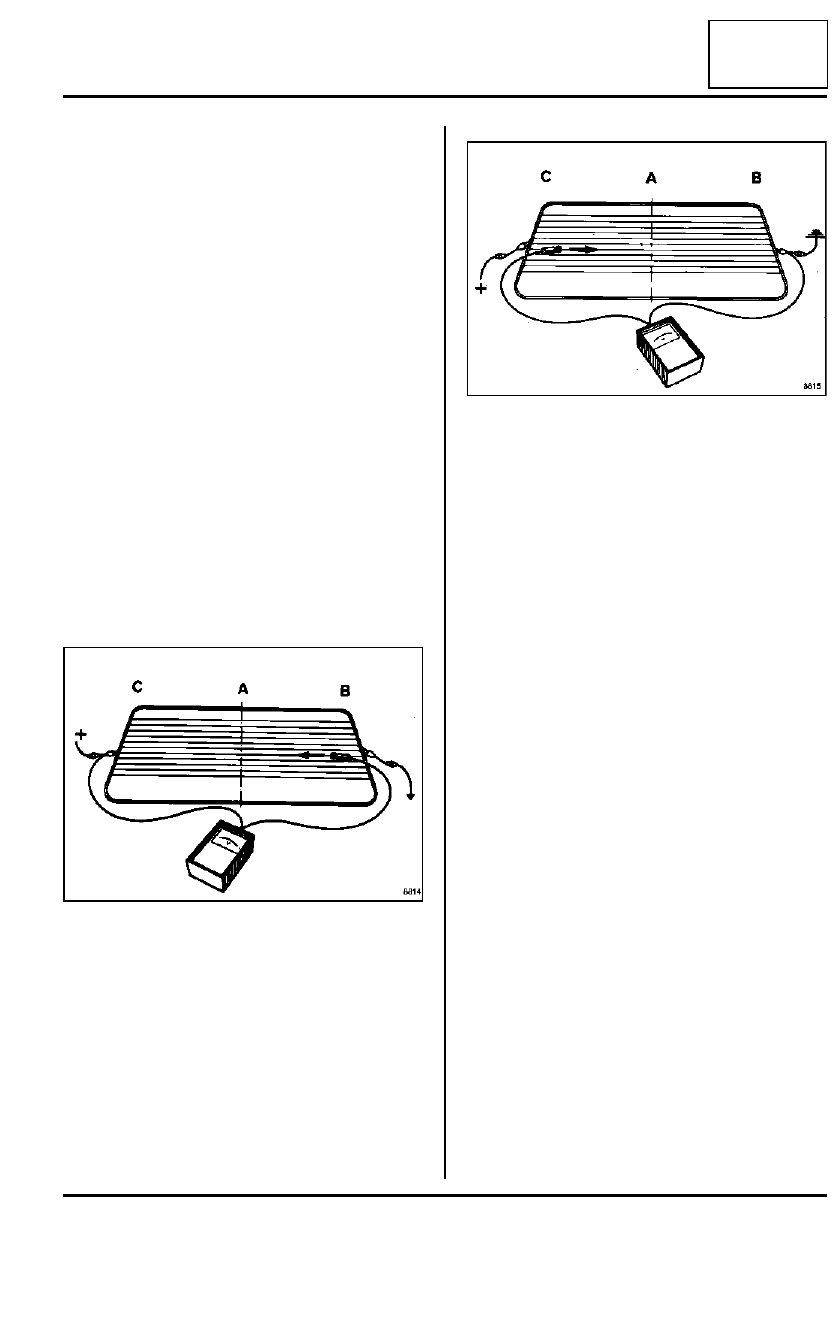

1 - Detección entre las líneas B y A

Conectar el cable + del voltímetro al terminal de ali-
mentación + de la luneta.

Poner el cable - del voltímetro sobre un filamento,
lado terminal - de la luneta (línea B), la tensión obte-
nida debe ser sensiblemente igual a la de la batería.

Desplazar el cable - hacia la línea A (flecha): la ten-
sión cae progresivamente.

Si la tensión cae bruscamente, el filamento está cor-
tado en ese lugar (hacer esta operación para cada fi-
lamento).

2 - Detección entre las líneas C y A

Conectar el cable - del voltímetro al terminal de la lu-
neta.

Poner el cable + del voltímetro en el filamento lado
terminal + de la luneta (línea C); la tensión obtenida
debe ser sensiblemente igual a la de la batería.

Desplazar el cable + hacia la línea A (flecha); la ten-
sión cae progresivamente.

Si la tensión cae bruscamente, el filamento está cor-
tado en este sitio (hacer esta operación para cada fi-
lamento).

II - REPARACIÓN DEL FILAMENTO

Limpiar localmente la parte que hay que tratar para
eliminar toda suciedad o grasa, empleando prefe-
rentemente alcohol o un limpiacristales, limpiar con
un paño limpio y seco.

Para obtener una línea regular en el retoque, aplicar
a ambos lados de la parte a reparar una cinta adhe-
siva dejando la línea conductora libre.

Antes de emplear el barniz, agitar el frasco para evi-
tar el depósito de las partículas de plata en el fondo.

Reparación

Con una pinza pequeña, proceder al retoque depo-
sitando un espesor suficiente. En caso de aplicar su-
cesivas capas, dejar pasar un tiempo entre capa y
capa, no repetir esta operación más de tres veces.

No obstante, si se formara alguna rebaba sería po-
sible eliminarla con la punta de un cuchillo, pero so-
lamente después de varias horas, una vez el
producto haya endurecido correctamente.
