62A

-

29

ACONDICIONADOR DE AIRE

Tubo de unión expansor - compresor: Extracción - Reposición

D4F o K4J o K4M

62A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

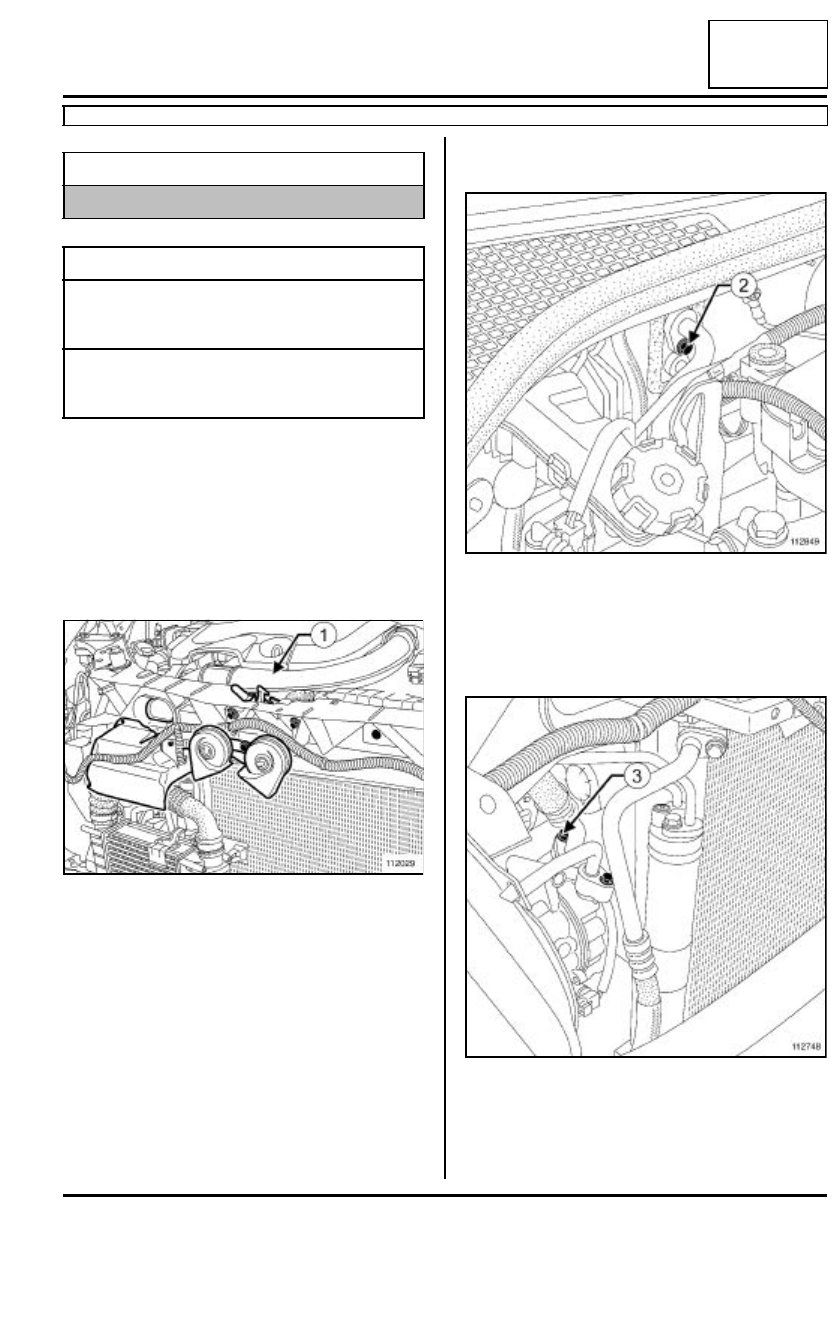

Apartar le casquillo de llegada de aire (1).

Separar el insonorizante del tablero.

Extraer:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-reposición),

- la rejilla de alero (consultar MR 393 Carrocería,

56A, Accesorios exteriores, Rejilla de alero: Ex-
tracción-reposición),

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero: Extracción-reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar el tornillo de fijación (2) del racor de canaliza-
ción del expansor.

Apartar el racor de canalización del expansor.

Poner un tapón en el orificio del expansor.

Quitar el tornillo de fijación (3) del racor de canaliza-
ción en el compresor.

Apartar el racor de canalización del compresor.

Poner un tapón en el orificio del compresor.

Material indispensable

estación de carga

Pares de apriete

m

tornillo de fijación del
racor de canalización en
el compresor

8 N.m

tornillo de fijación del
racor de canalización en
el expansor

8 N.m

112029

112849

112748

62A

-

30

ACONDICIONADOR DE AIRE

Tubo de unión expansor - compresor: Extracción - Reposición

D4F o K4J o K4M

62A

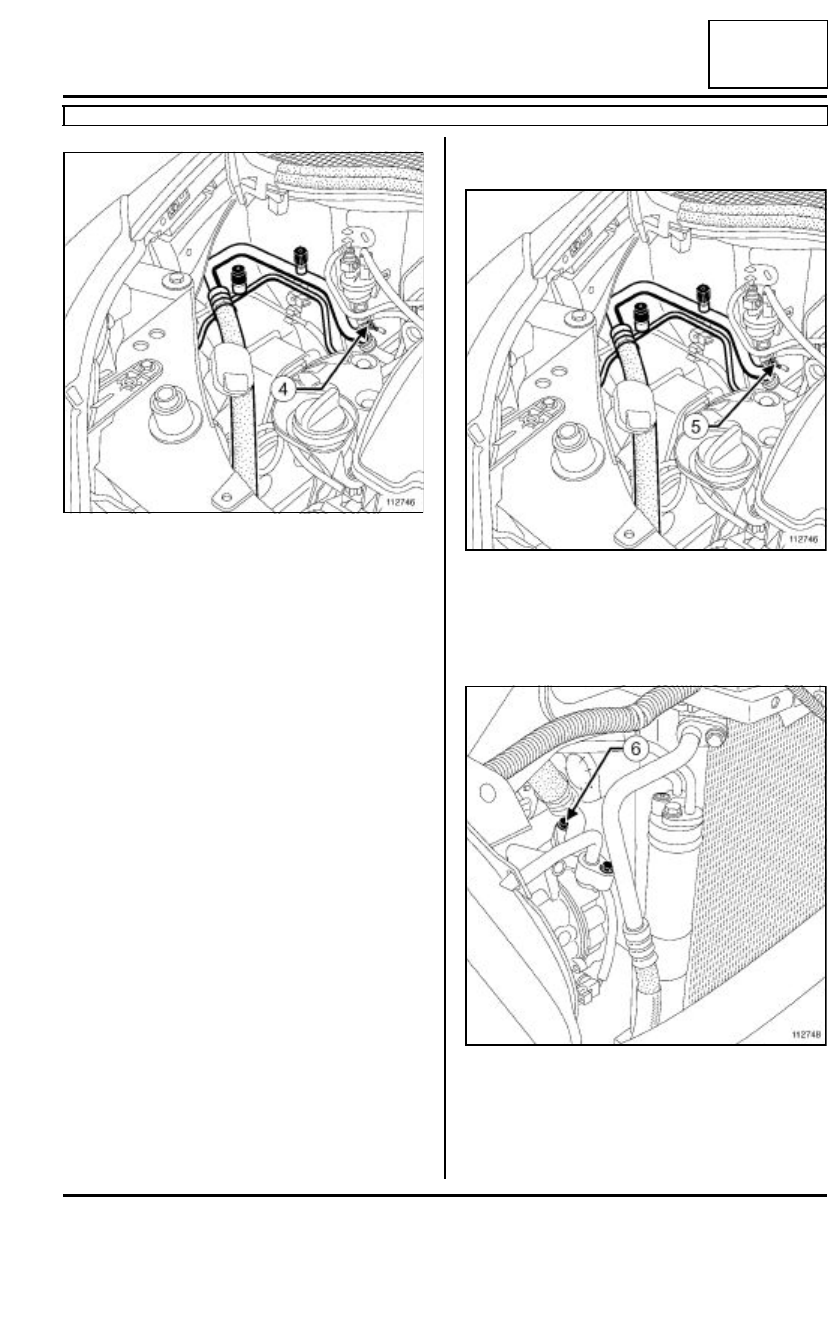

Extraer:

- la tuerca de fijación (4) de las abrazaderas de suje-

ción del tubo,

- el tubo compresor - expansor.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las juntas de estanquidad.

Aceitar las juntas con el aceite preconizado para
acondicionador de aire para facilitar el enmangado.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el tubo compresor - expansor,

- la tuerca de fijación (5) de la abrazadera de suje-

ción del tubo.

Colocar el racor de canalización en el compresor.

poner el tornillo de fijación (6) del racor de canaliza-
ción en el compresor.

Apretar al par el tornillo de fijación del racor de
canalización en el compresor (8 N.m).

112746

112746

112748

62A

-

31

ACONDICIONADOR DE AIRE

Tubo de unión expansor - compresor: Extracción - Reposición

D4F o K4J o K4M

62A

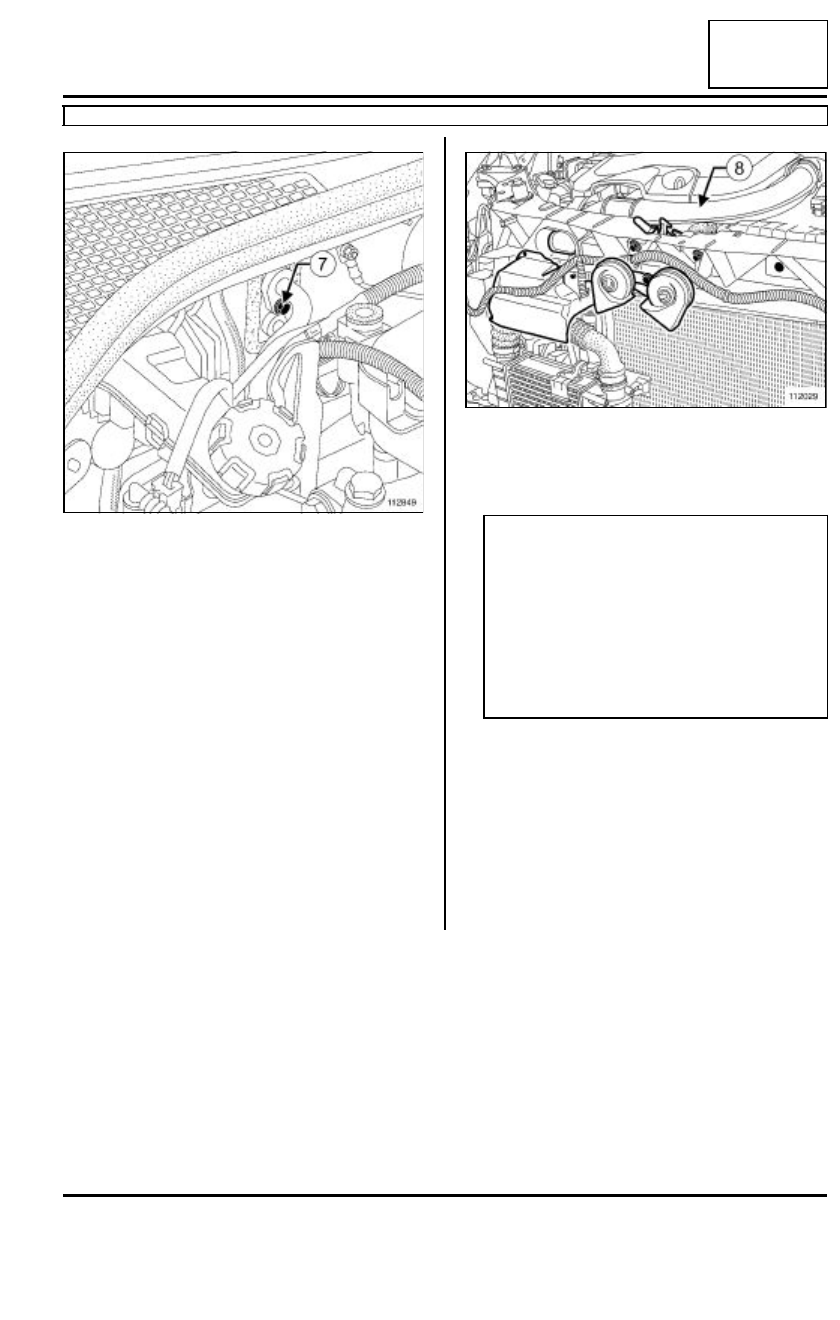

Colocar el racor de canalización en el expansor.

Poner el tornillo de fijación (7) del racor de canaliza-
ción en el expansor.

Apretar al par el tornillo de fijación del racor de
canalización en el expansor (8 N.m).

III - ETAPA FINAL

Colocar:

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero: Extracción-reposición),

- la rejilla de alero (consultar MR 393 Carrocería,

56A, Accesorios exteriores, Rejilla de alero: Ex-
tracción-reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-reposición).

Colocar el insonorizante en tablero.

Colocar el casquillo de llegada de aire (8).

Efectuar el llenado del circuito de fluido refrigerante
mediante el útil estación de carga.

112849

112029

Nota:

- En una sustitución de canalización, añadir 10

ml de aceite preconizado a la cantidad de
aceite recuperado.

- Verificar el correcto funcionamiento del AA con

el GMV en marcha máxima.

- Efectuar una búsqueda de fugas (consultar

NT6001A, Acondicionador de aire,  Bús-
queda de fugas).

62A

-

32

ACONDICIONADOR DE AIRE

Tubo de unión compresor - condensador: Extracción - Reposición

62A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Vaciar el circuito de fluido refrigerante mediante el
útil estación de carga.

Extraer el paragolpes delantero (consultar MR 393,
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero: Extracción-reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

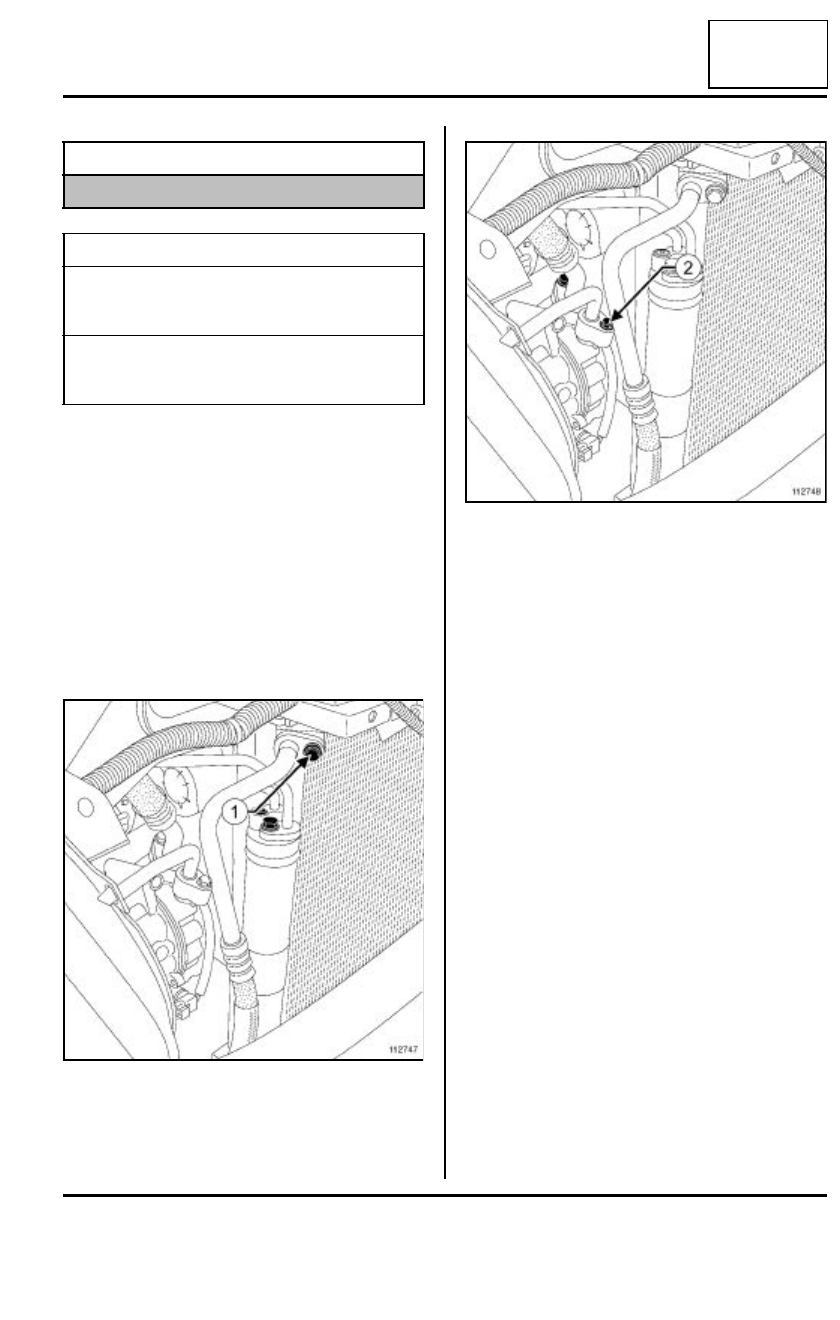

Quitar el tornillo de fijación (1) del racor de canaliza-
ción en el condensador.

Apartar el racor de canalización del condensador.

Poner un tapón en el orificio del condensador.

Quitar el tornillo de fijación (2) del racor de canaliza-
ción en el compresor.

Apartar el racor de canalización del compresor.

Poner un tapón en el orificio del compresor.

Extraer el tubo compresor - condensador.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las juntas de estanquidad.

Aceitar las juntas con el aceite preconizado para
acondicionador de aire para facilitar el enmangado.

Material indispensable

estación de carga

Pares de apriete

m

tornillo de fijación del
racor de canalización en
el compresor

8 N.m

tornillo de fijación del
racor de canalización en
el condensador

8 N.m

112747

112748
