Renault Clio. Manual - parte 237

37A

-

50

MANDOS DE ELEMENTOS MECÁNICOS

Captador de posición del pedal de embrague: Extracción - Reposición

37A

EXTRACCIÓN

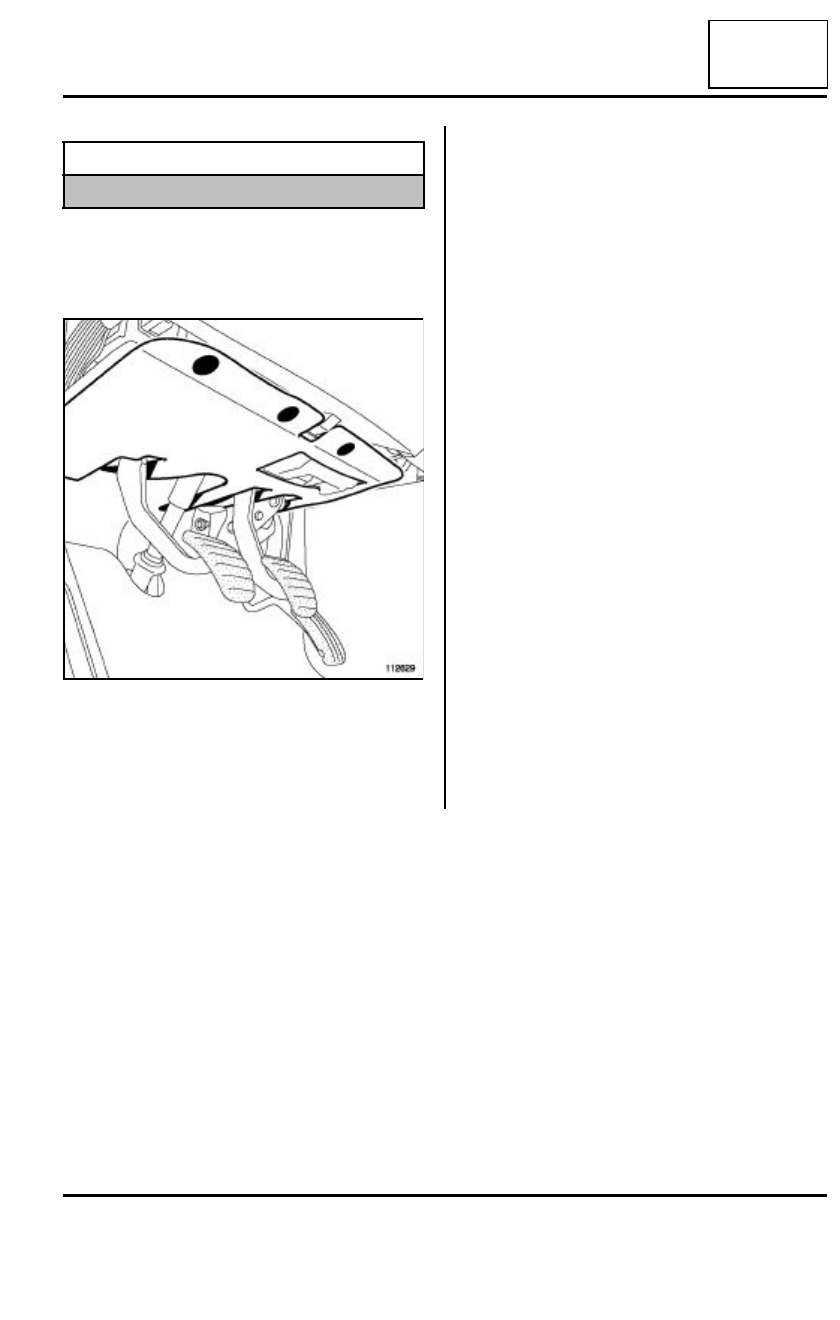

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- las grapas de fijación del guarnecido inferior del ta-

blero de a bordo del conductor,

- el guarnecido inferior del tablero de a bordo del

conductor.

Material indispensable

útil de diagnóstico

112629

37A

-

51

MANDOS DE ELEMENTOS MECÁNICOS

Captador de posición del pedal de embrague: Extracción - Reposición

37A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

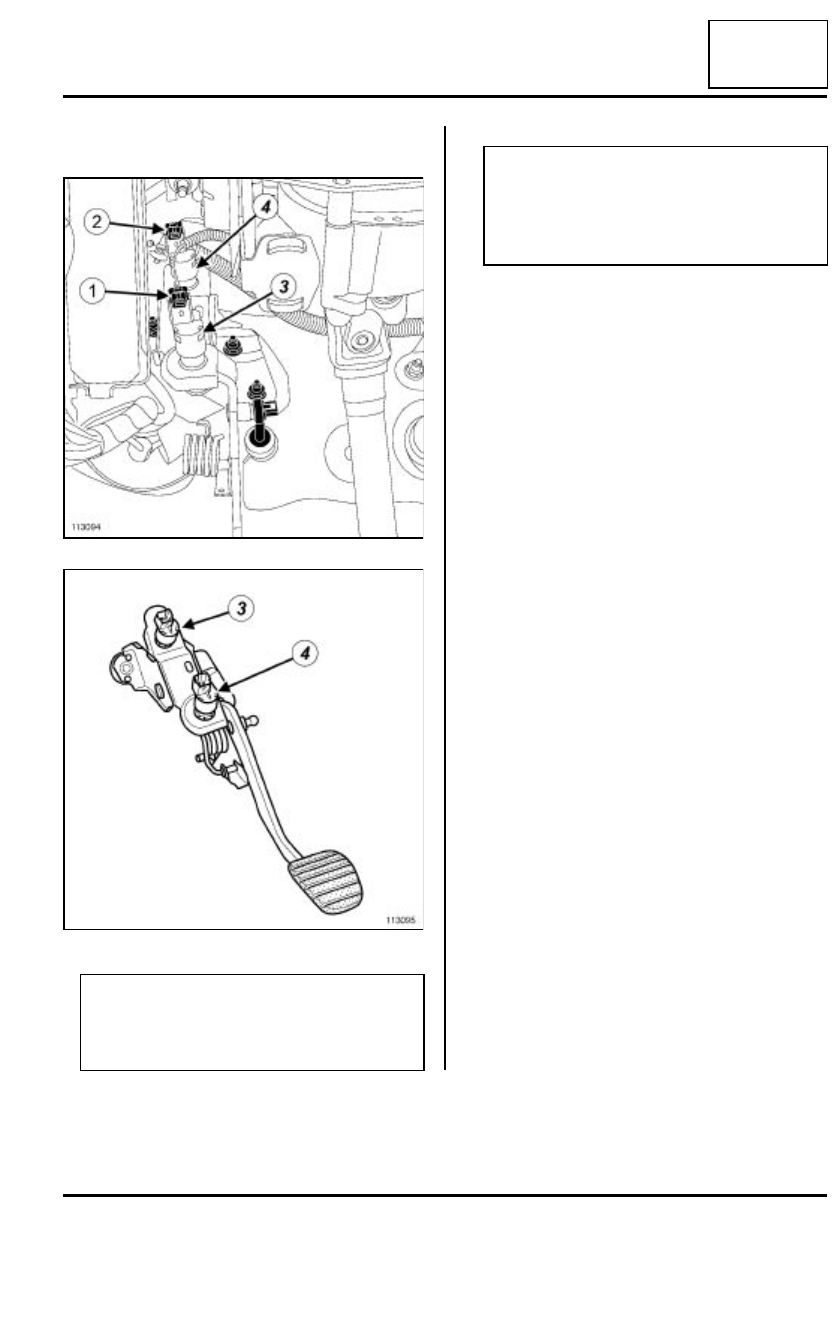

Desconectar el conector (1) o (2) del contactor del
embrague.

Girar el contactor del embrague (3) o (4) un cuarto
de vuelta en el sentido contrario a las agujas del re-
loj.

Extraer el contactor del embrague.

113094

113095

Nota:

Si el vehículo es de tarjeta, el pedal del embra-
gue está equipado además de un contactor (3)
de fin de carrera.

ATENCIÓN

Manipular el contactor del embrague (3 ) o (4)
con precaución.

Accionar el pistón (6), únicamente, para reglar la
cota (X).

37A

-

52

MANDOS DE ELEMENTOS MECÁNICOS

Captador de posición del pedal de embrague: Extracción - Reposición

37A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

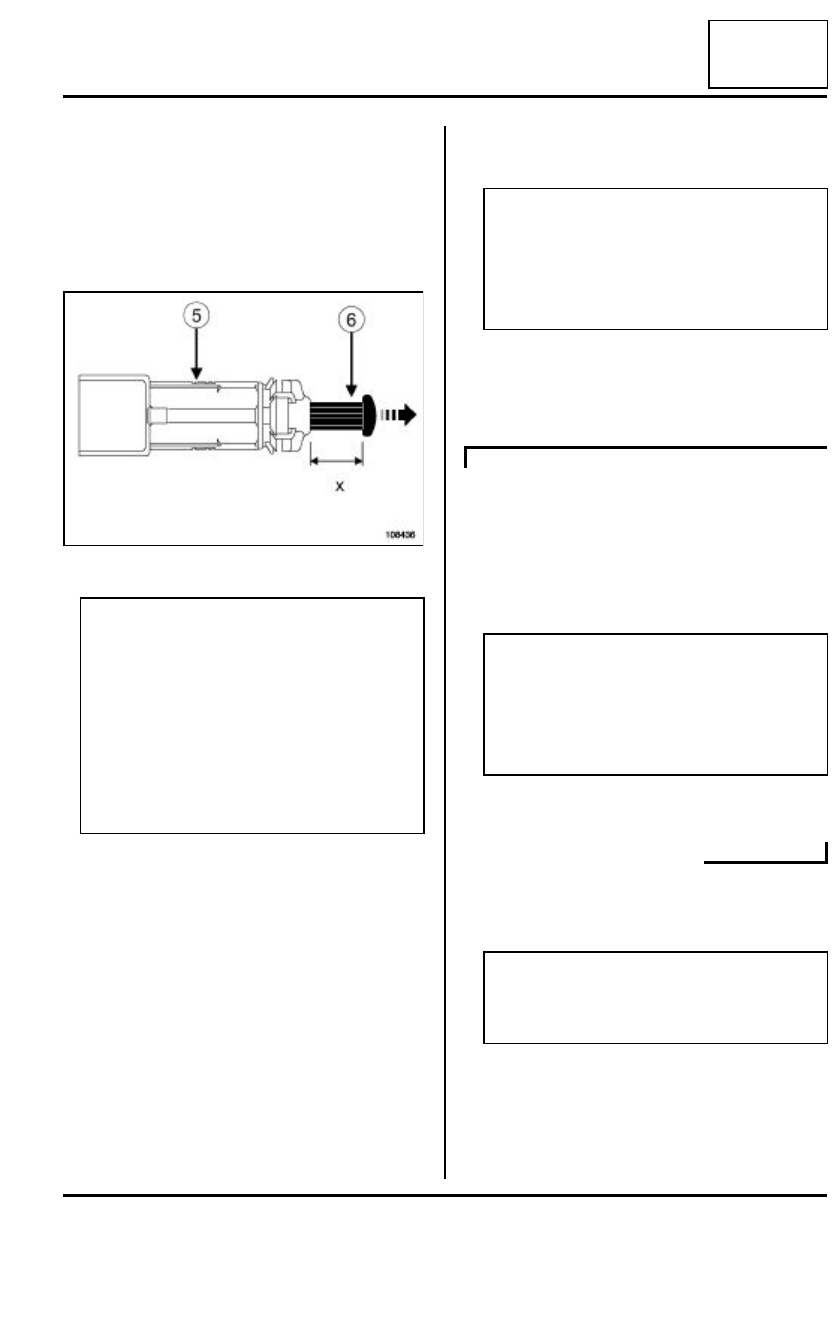

Al realizar una extracción - reposición o una
sustitución del contactor de embrague

Medir la cota (x) del pistón (6). Si la cota (x) es infe-
rior a 21 mm, tirar con precaución del extremo del
pistón para regular la cota (x) entre 21 mm mínimo
y 23 mm máximo.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

1 - Contactor de inicio de carrera (4)

Pisar el pedal del embrague con la mano.

Posicionar el contactor del embrague en los peda-
les.

Bloquear el contactor del embrague girándolo un
cuarto de vuelta en el sentido de las agujas del reloj.

Acompañar, con precaución, el retorno del pedal de
embrague.

Conectar el conector del contactor del embrague.

2 - Contactor de fin de carrera (3)

Posicionar el contactor del embrague en los peda-
les.

Bloquear el contactor del embrague girándolo un
cuarto de vuelta en el sentido de las agujas del reloj.

Pisar, con precaución, el pedal del embrague.

Conectar el conector del contactor del embrague.

III - ETAPA FINAL

Colocar:

- el guarnecido inferior del tablero de a bordo del

conductor,

- las grapas de fijación del guarnecido inferior del ta-

blero de a bordo del conductor.

108436

ATENCIÓN

Manipular el contactor del embrague (5) con pre-
caución.

Accionar el pistón (6), únicamente, para regular
la cota (x).

Sustituir imperativamente el contactor del embra-
gue:

- si el pistón (6) está separado del contactor (5),

- si se necesitan más de 3 reglajes de la cota (x)

durante la intervención.

Nota:

El contactor de pedal del embrague posee un
reglaje automático que se adapta en función de
la posición del pedal.

El reglaje automático va acompañado de un
ruido de dentado.

VEHÍCULO CON TARJETA

Nota:

El contactor de pedal del embrague posee un
reglaje automático que se adapta en función de
la posición del pedal.

El reglaje automático va acompañado de un
ruido de dentado.

ATENCIÓN

Validar imperativamente la reparación reali-
zando un control utilizando elútil de diagnós-
tico.

37A

-

53

MANDOS DE ELEMENTOS MECÁNICOS

Circuito del embrague: Purga

JH3 o JR5

37A

PURGA

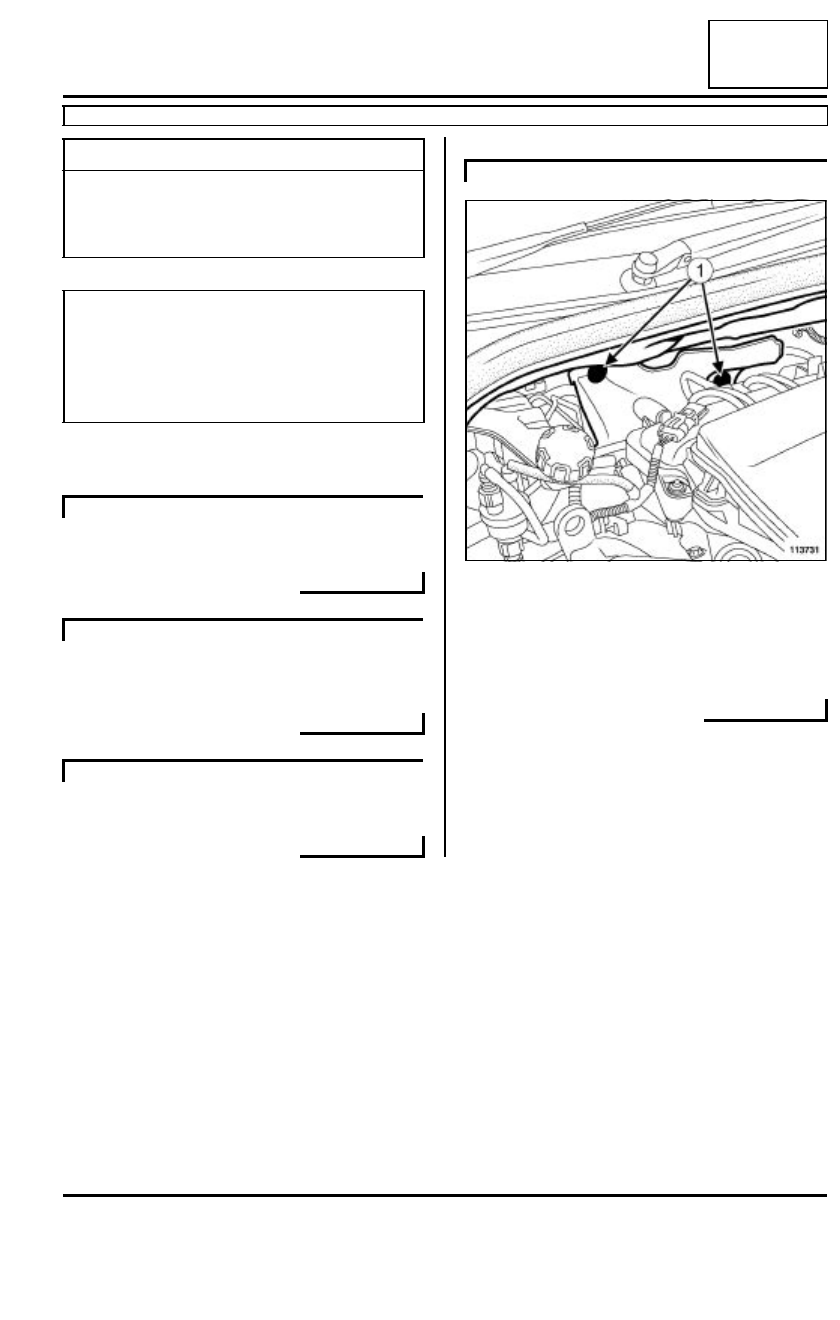

Extraer el resonador.

Quitar la carcasa del filtro de aire (consultar Carca-
sa del filtro de aire: Extracción - Reposición).

Extraer el conducto de admisión de aire.

Extraer:

- los clips (1) de fijación del insonorizante,

- parcialmente el insonorizante del tablero en el

compartimiento del motor.

Mantener en posición alta el pedal del embrague.

Llenar el circuito hidráulico de líquido homologado.

Conectar el útil (Ms. 554-07) al depósito del circuito
hidráulico.

Utillaje especializado indispensable

Ms. 554-07

Aparato para contro-
lar el circuito de refri-
geración y la válvula
del vaso de expansión

Nota:

En cada intervención en el sistema del embrague
hidráulico, efectuar imperativamente la purga:

- entre el depósito y el orificio de purga,

- entre el orificio de purga y el tope del embrague.

K4J o K4M

D4F

K4J o K4M o K9K

DIRECCIÓN A DERECHA

113731
