37A

-

34

MANDOS DE ELEMENTOS MECÁNICOS

Conjunto pedalier de freno acelerador: Extracción - Reposición

37A

Colocar el contactor de stop (consultar 37A,  Man-
dos de elementos mecánicos, Contactor de
stop: Extracción - Reposición, página 37A-39).

Conectar:

- el conector del contactor de stop,

- el conector del pedal del acelerador.

III - ETAPA FINAL

Colocar:

- el cárter inferior, conectando los diferentes conec-

tores,

- el clip,

- los tornillos,

- la tapa lateral del cárter inferior,

-  la moldura del cárter inferior.

IMPORTANTE

Verificar la presencia y el bloqueo del eje de
unión entre la varilla de empuje del amplificador
de frenado y el pedal de freno.

37A

-

35

MANDOS DE ELEMENTOS MECÁNICOS

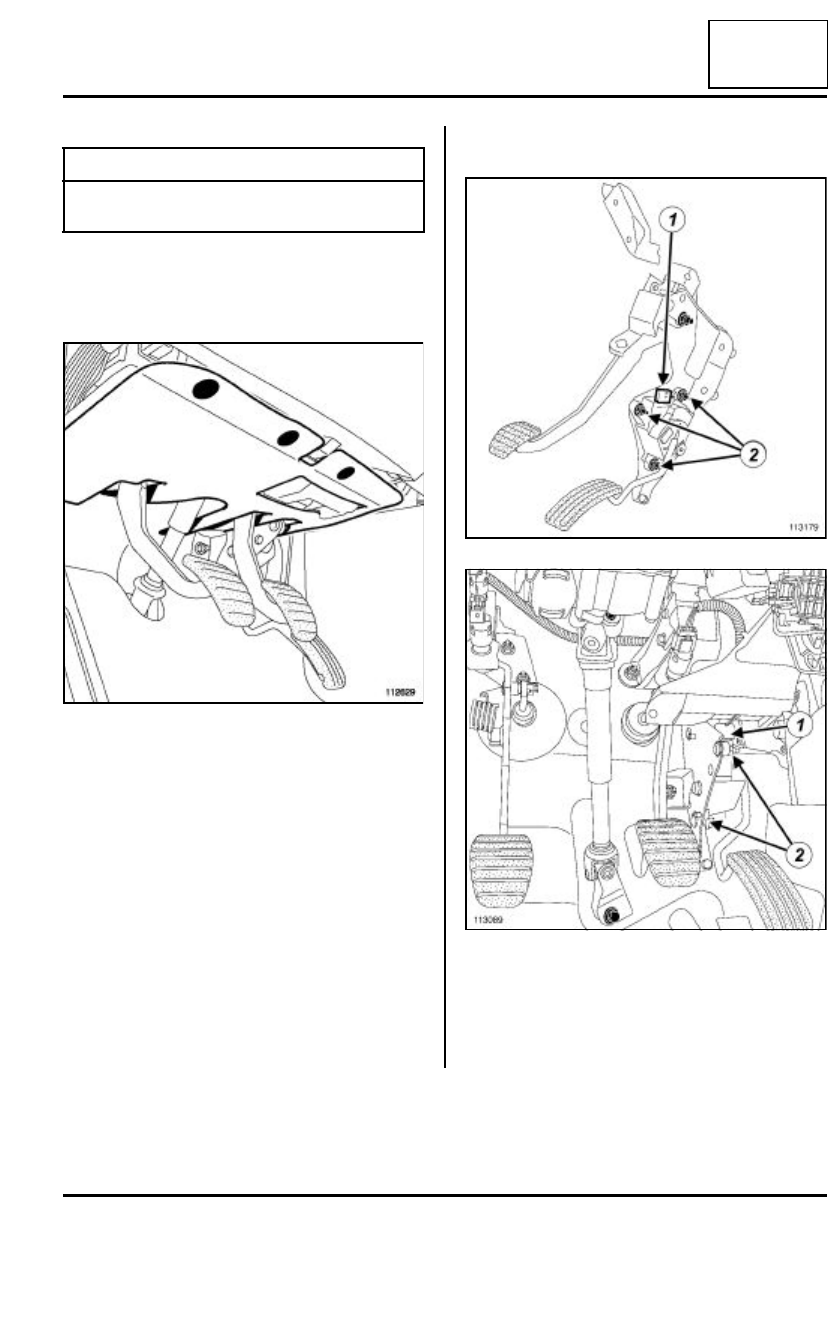

Pedal del acelerador: Extracción - Reposición

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- las grapas de fijación del guarnecido inferior del ta-

blero de a bordo del conductor,

- el guarnecido inferior del tablero de a bordo del

conductor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (1) del potenciómetro del
pedal del acelerador.

Extraer:

- las tuercas de fijación (2) del pedal del acelerador,

- el pedal del acelerador.

Pares de apriete

m

tuercas de fijación del
pedal del acelerador

8 N.m

112629

113179

113089

37A

-

36

MANDOS DE ELEMENTOS MECÁNICOS

Pedal del acelerador: Extracción - Reposición

37A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el pedal del acelerador,

- las tuercas de fijación del pedal del acelerador.

Conectar el conector del potenciómetro del pedal
del acelerador.

Apretar al par las tuercas de fijación del pedal del
acelerador (8 N.m).

II - ETAPA FINAL

Colocar:

- el guarnecido inferior del tablero de a bordo del

conductor,

- las grapas de fijación del guarnecido inferior del ta-

blero de a bordo del conductor.

37A

-

37

MANDOS DE ELEMENTOS MECÁNICOS

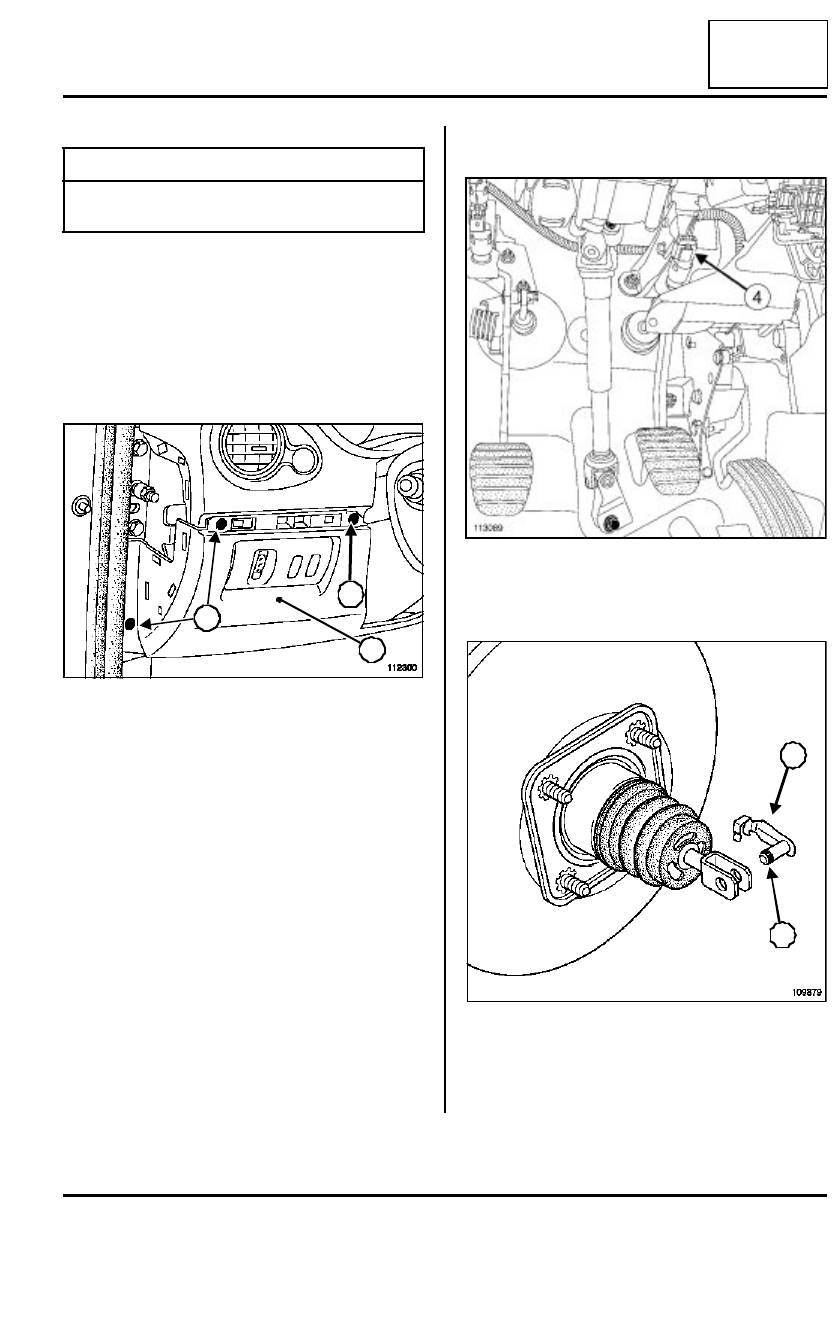

Pedal de freno: Extracción - Reposición

37A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- la moldura del cárter inferior,

- la tapa lateral del cárter inferior.

Extraer:

- los tornillos (1),

- el clip (2),

- el cárter inferior (3), desconectando los diferentes

conectores.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (4) del contactor de stop.

Extraer el contactor de stop girándolo un cuarto de
vuelta en el sentido contrario a las agujas del reloj.

Extraer el eje de unión doble seguridad (5) entre la
varilla de empuje del amplificador de frenado y el
pedal de freno, tras haber basculado el eje de unión
hacia arriba, actuar en el casquillo (6) utilizando un
destornillador plano.

Pares de apriete

m

eje de fijación del pedal
de freno

16 N.m

112300

2

3

1

113089

109879

5

6
