37A

-

26

MANDOS DE ELEMENTOS MECÁNICOS

Válvula de retención del amplificador de frenado: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

37A

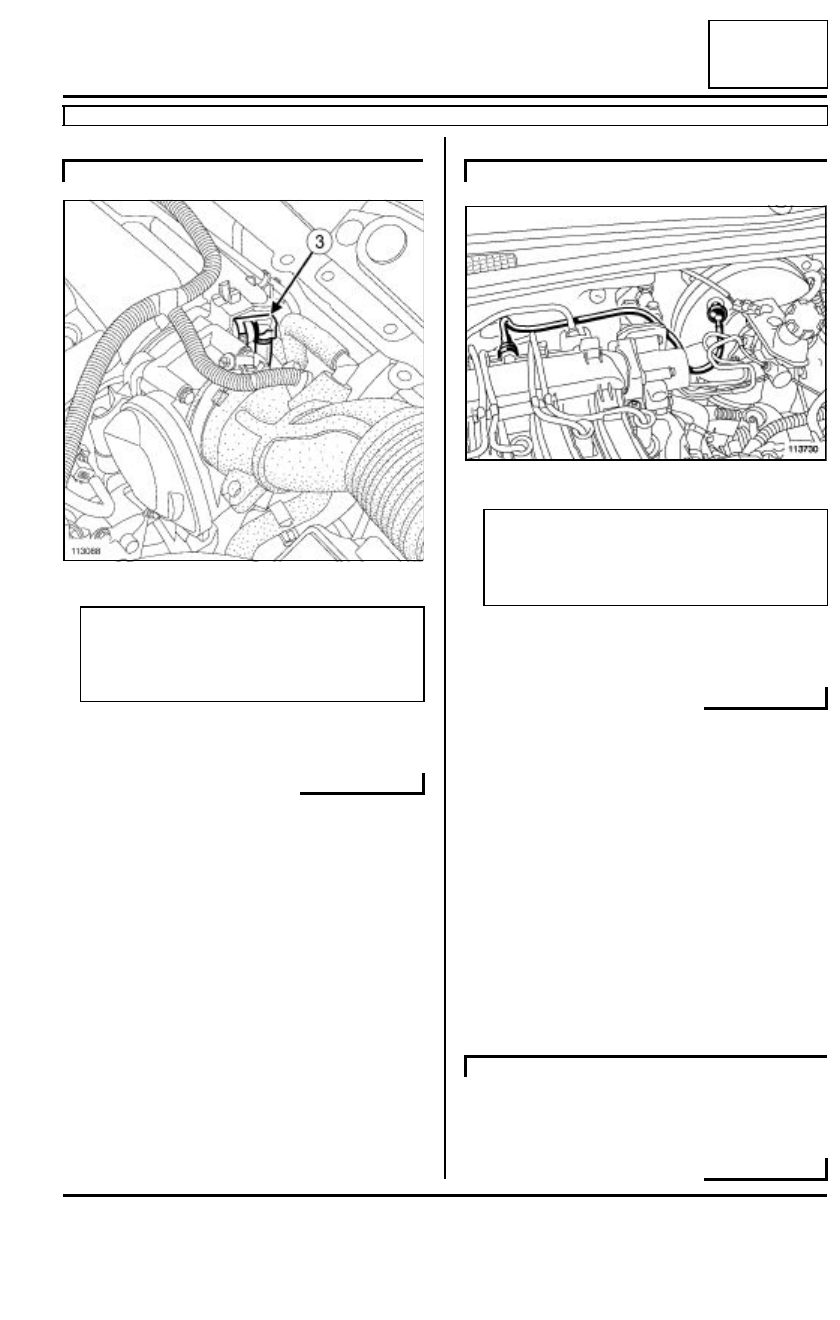

Desconectar la válvula de retención (3) a la altura
del repartidor de admisión.

Desconectar la válvula de retención (4) a la altura
del colector de admisión.

Extraer la válvula de retención.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar el estado de la arandela de estanquidad y
de la válvula de retención.

Sustituir las piezas defectuosas.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la válvula de retención.

Conectar la válvula de retención a la altura de la
bomba de vacío.

K4J o K4M

113088

Nota:

No estropear el tubo de depresión en el reparti-
dor de aire. Su deterioro conlleva la sustitución
del repartidor de aire.

D4F

113730

Nota:

No estropear el tubo de depresión en el reparti-
dor de aire. Su deterioro conlleva la sustitución
del repartidor de aire.

K9K

37A

-

27

MANDOS DE ELEMENTOS MECÁNICOS

Válvula de retención del amplificador de frenado: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

37A

Conectar la válvula de retención a la altura del co-
lector de admisión.

Conectar la válvula de retención a la altura del am-
plificador.

III - ETAPA FINAL

Colocar la tapa del motor.

D4F o K4J o K4M

K4J o K4M o K9K

37A

-

28

MANDOS DE ELEMENTOS MECÁNICOS

Válvula de retención del amplificador de frenado: Extracción - Reposición

DIRECCIÓN A DERECHA

37A

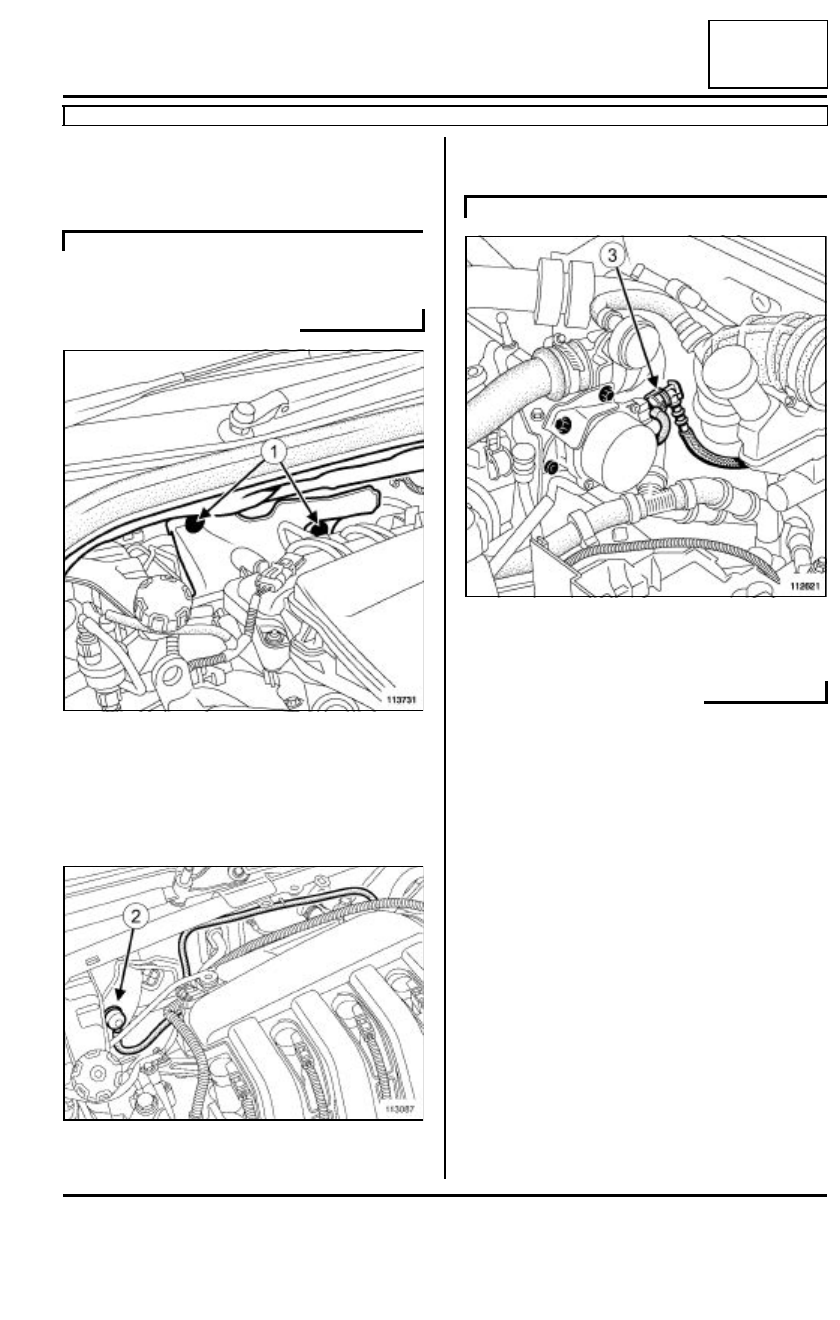

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer la tapa del motor.

Extraer las grapas de fijación (1) del insonorizante.

Separar el insonorizante en la parte superior.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar la válvula de retención (2) a la altura
del amplificador.

Tirar, girándola, de la válvula de retención para libe-
rarla de la arandela de estanquidad de goma.

Desconectar la válvula de retención (3) a la altura de
la bomba de vacío.

K4J o K4M o K9K

113731

113087

K9K

112621

37A

-

29

MANDOS DE ELEMENTOS MECÁNICOS

Válvula de retención del amplificador de frenado: Extracción - Reposición

DIRECCIÓN A DERECHA

37A

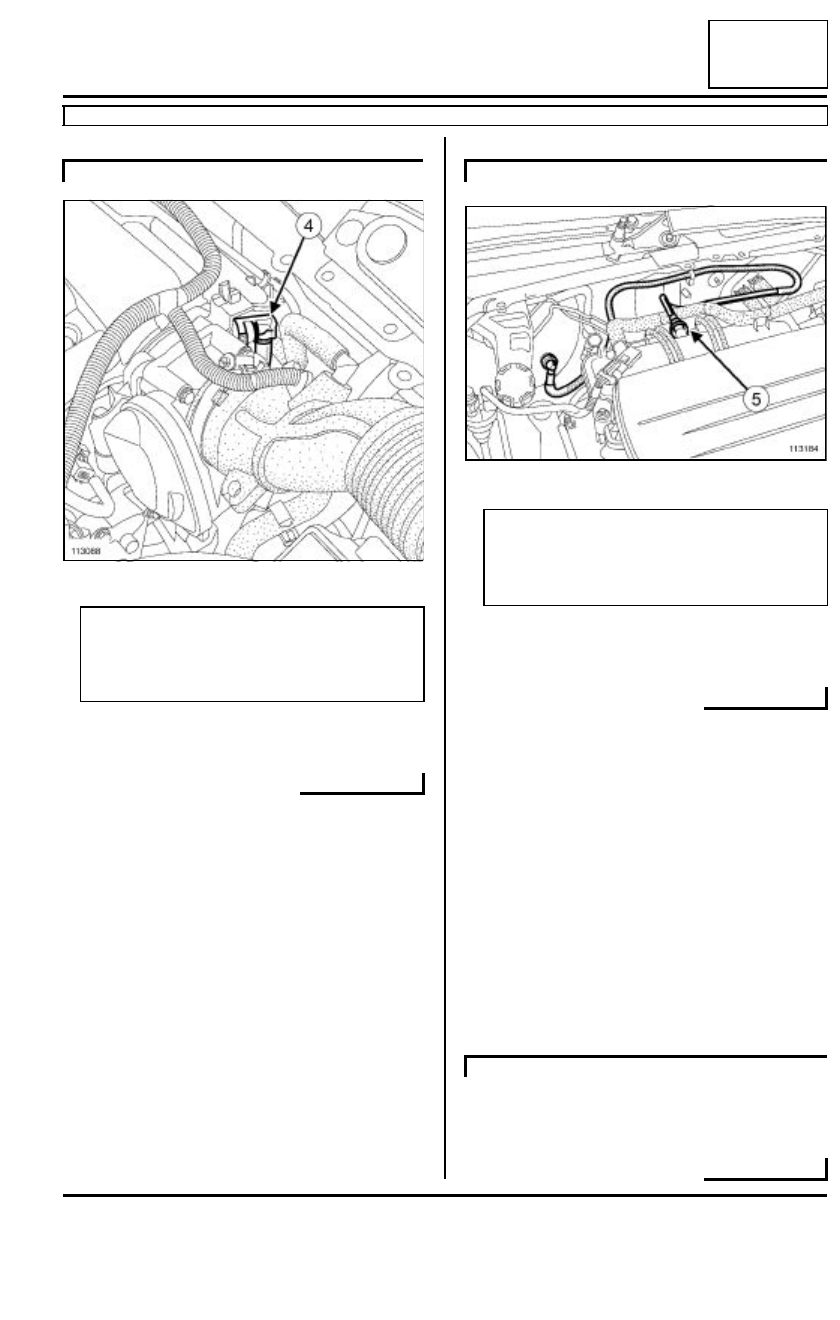

Desconectar la válvula de retención (4) a la altura
del repartidor de admisión.

Desconectar la válvula de retención (5) a la altura
del colector de admisión.

Extraer la válvula de retención.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Verificar el estado de la arandela de estanquidad y
de la válvula de retención.

Sustituir las piezas defectuosas

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la válvula de retención.

Conectar la válvula de retención a la altura de la
bomba de vacío.

K4J o K4M

113088

Nota:

No estropear el tubo de depresión en el reparti-
dor de aire. Su deterioro conlleva la sustitución
del repartidor de aire.

D4F

113184

Nota:

No estropear el tubo de depresión en el reparti-
dor de aire. Su deterioro conlleva la sustitución
del repartidor de aire.

K9K
