17A

-

5

ENCENDIDO

Bobinas: Extracción - Reposición

K4J o K4M

17A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

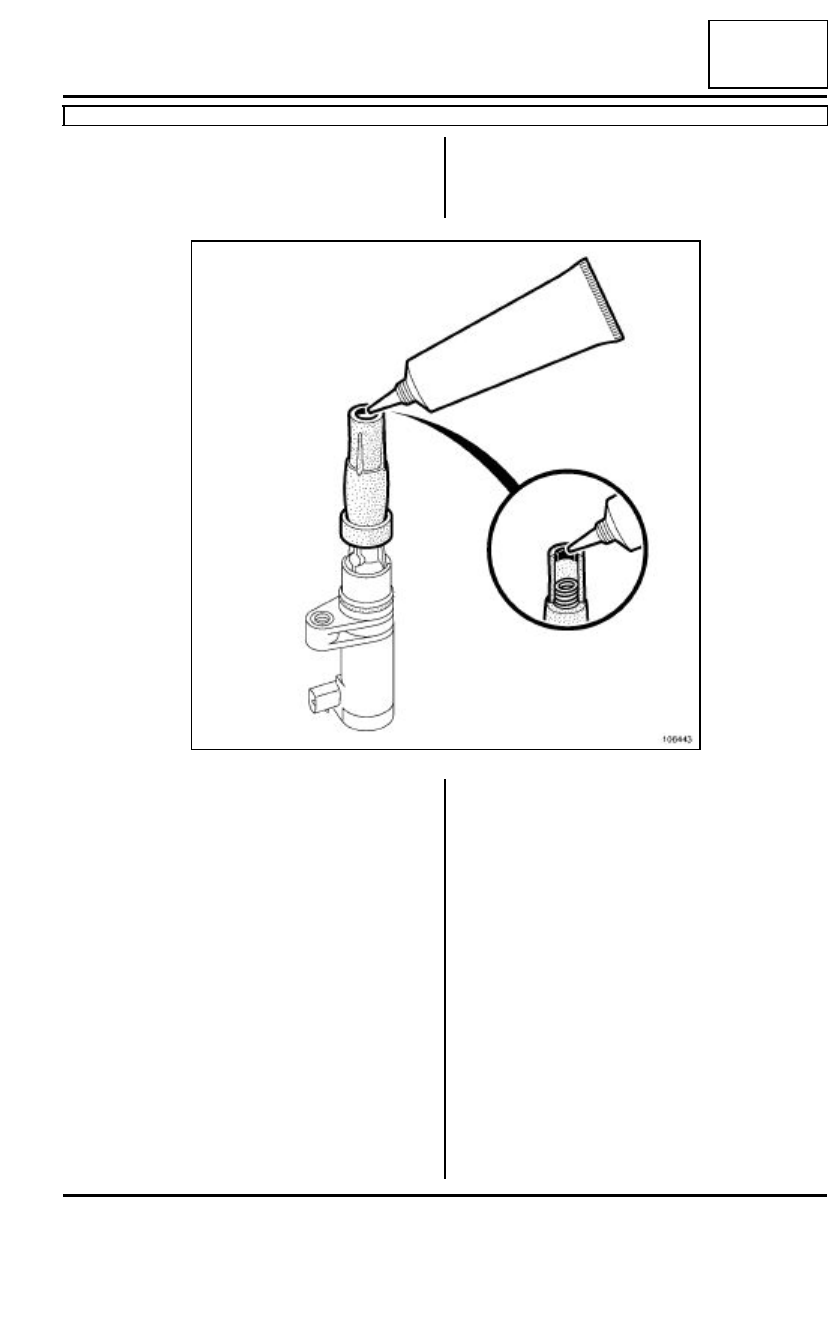

Poner en las bobinas de encendido un cordón de
GRASA FLUORADA DE REFERENCIA 82 00 168
855 de un diámetro de 2 mm en el contorno interior
del capuchón de alta tensión.

Sustituir si es necesario las juntas tóricas de las bo-
binas.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar:

- las bobinas de encendido,

- los tornillos de fijación de las bobinas de encendi-

do.

Apretar al par los tornillos de fijación de las bobi-
nas de encendido (15 N.m).

III - ETAPA FINAL

Conectar:

- los conectores de las bobinas de encendido,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - Reposición).

106443

17A

-

6

ENCENDIDO

Bujías: Extracción - Reposición

D4F

17A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- los cables de las bujías de encendido.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

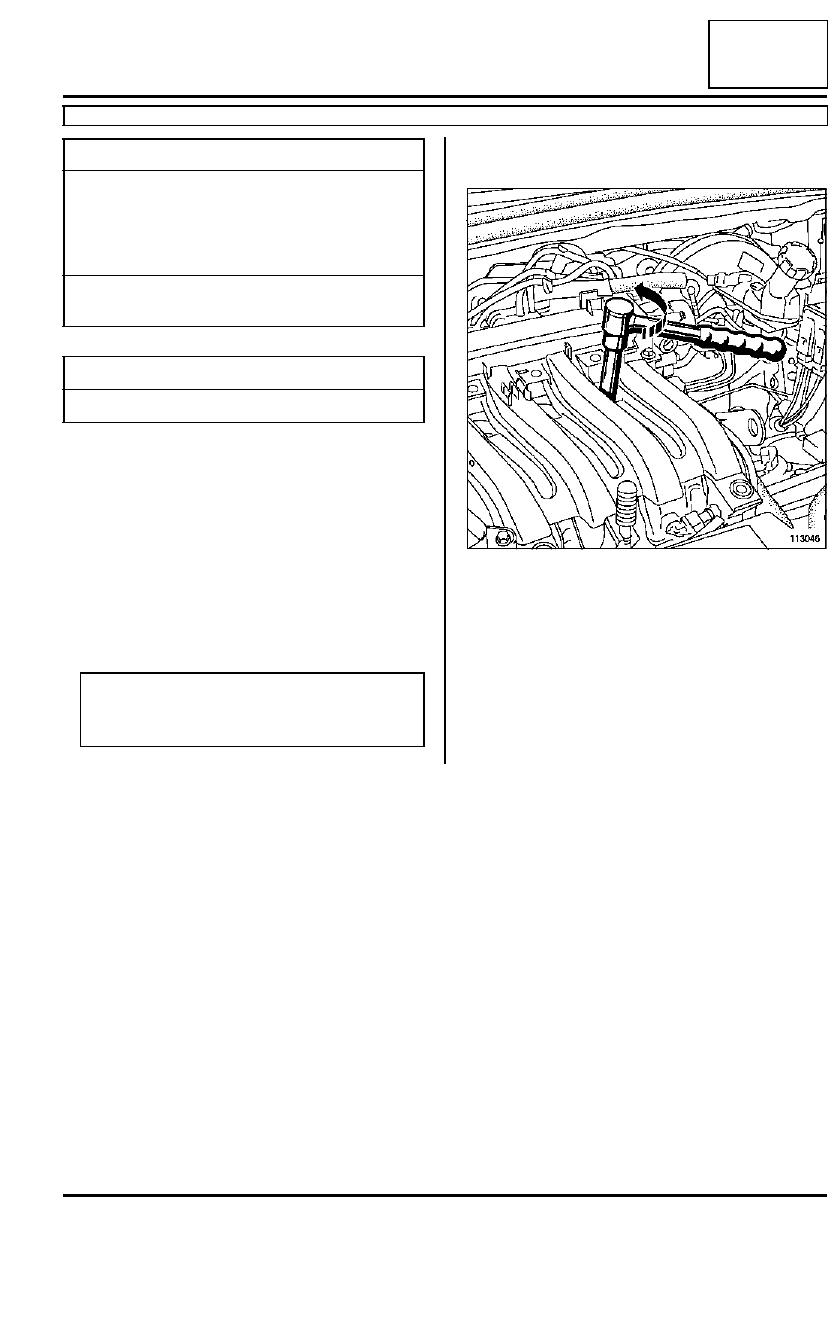

Extraer las bujías de encendido con los útiles (Ele.
1382) y (Ele. 1382-01).

Utillaje especializado indispensable

Ele. 1382

Maletín de llaves de
bujías 16 & 21 mm par
1,75 & 28 N.m + adap-
tador cuadrado 9-9,52
para llave Ele. 1086

Ele. 1382-01

Llave de bujías de 14
mm.

Pares de apriete

m

bujías

24 N.m

ATENCIÓN

Para desconectar los cables de las bujías, no
tirar de los cables sino de los prolongadores.

113046

17A

-

7

ENCENDIDO

Bujías: Extracción - Reposición

D4F

17A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

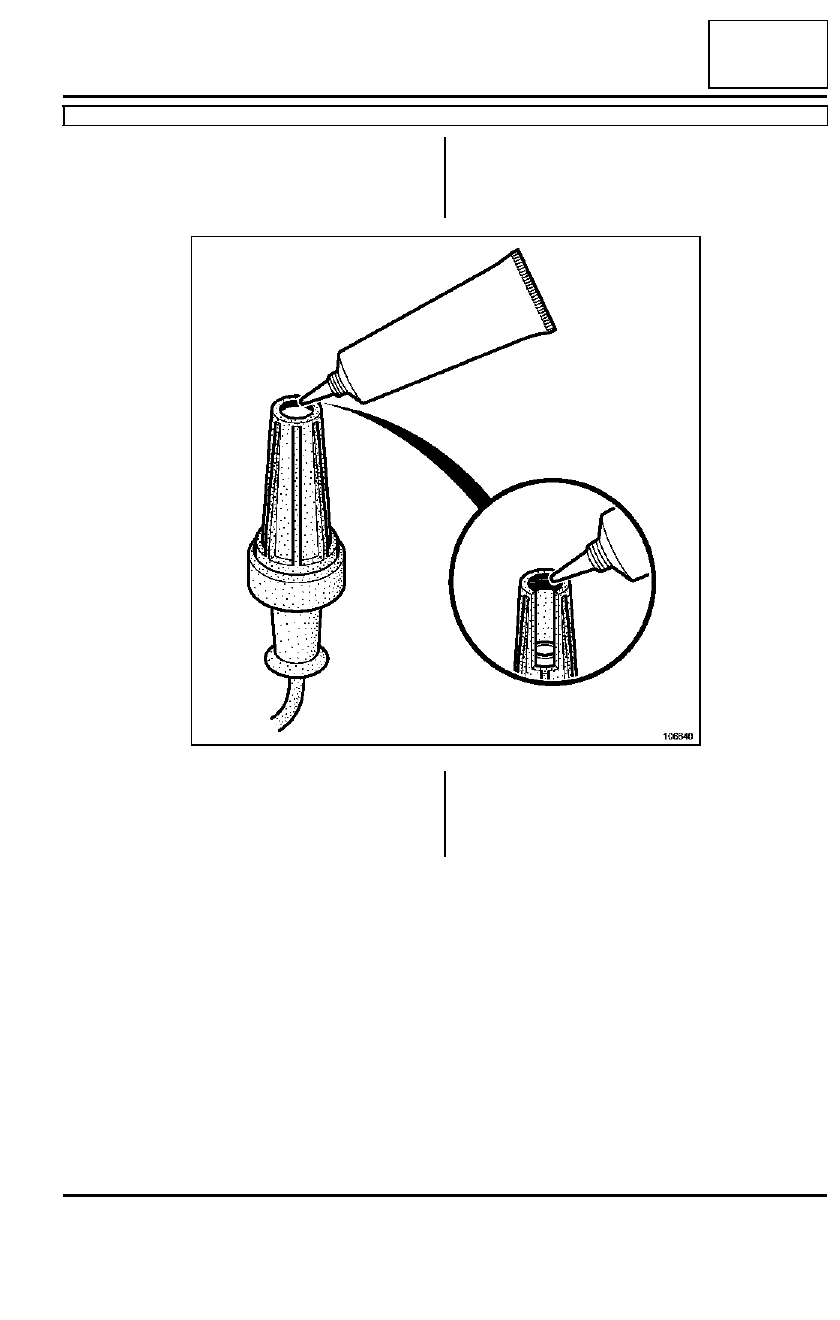

En la reposición de los cables de alimentación de
las bujías de encendido, aplicar imperativamente un
cordón de GRASA FLUORADA  82 00 168 855 de
un diámetro de 2 mm en el contorno interior de los
capuchones de alta tensión.

106640

17A

-

8

ENCENDIDO

Bujías: Extracción - Reposición

D4F

17A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

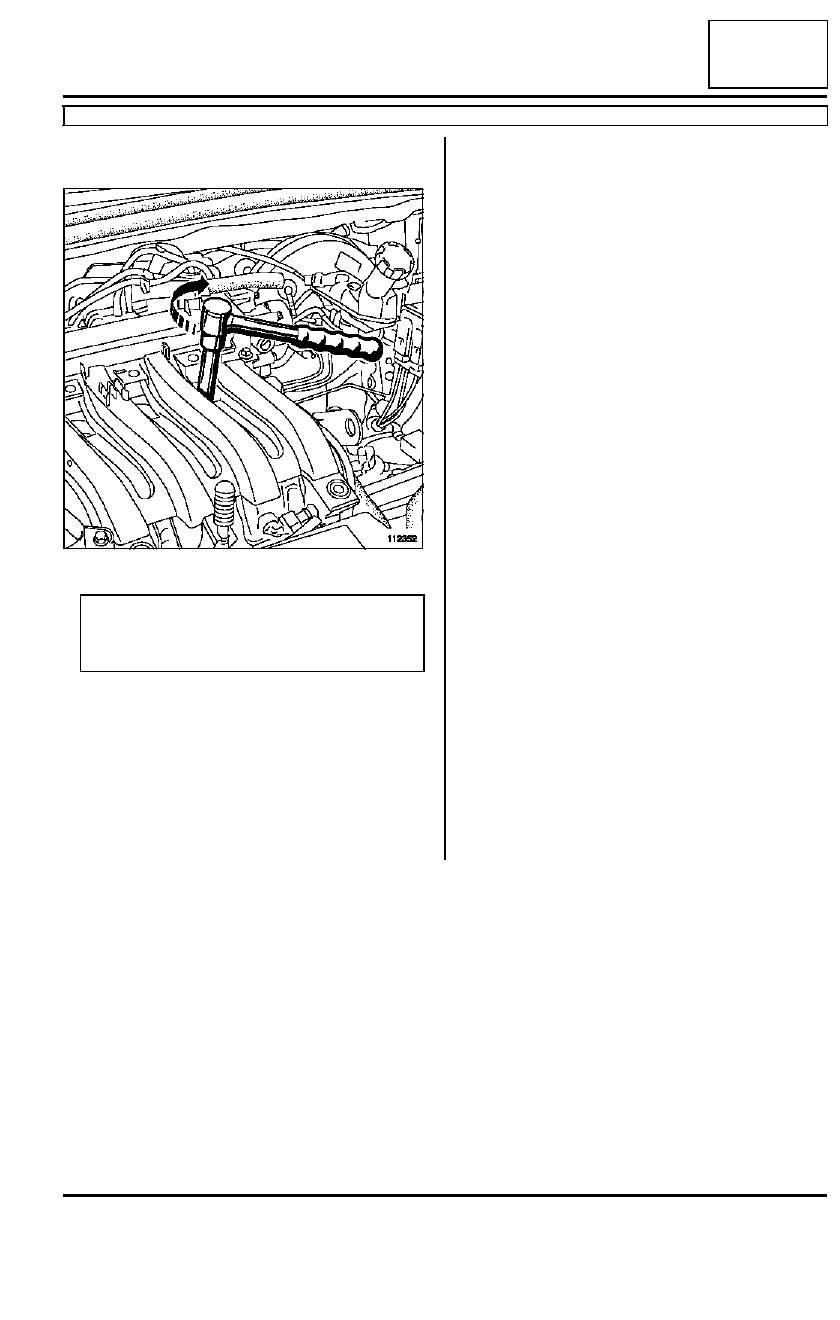

Apretar al par las bujías (24 N.m).

III - ETAPA FINAL

Colocar:

- los cables de las bujías de encendido,

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11).

112352

Nota:

La llave empleada es una llave con par de
apriete limitado y mango de color gris.
