CAJETÍN DE INTERCONEXIÓN DEL MOTOR

Diagnóstico - Funcionamiento del sistema

87G

87G-10

UPC

N

°°°°

 de Vdiag: 48

5 - Iluminación exterior

La Unidad de Protección y de Conmutación recibe las peticiones de encendido de la Unidad Central del Habitáculo
a través de la red multiplexada.

El calculador conmuta los relés de potencia:
– luces de posición,
– luces de cruce,
– luces de carretera,
– antiniebla delantero.

Para el funcionamiento de la iluminación exterior y la función de la Unidad de Protección y de Conmutación en la
elaboración de esta función, consultar MR 397, 80D, Iluminación.

6 - Barrido

La Unidad de Protección y de Conmutación recibe las peticiones de barrido de la Unidad Central del Habitáculo
a través de la red multiplexada.

El calculador conmuta los relés de potencia:
– limpiaparabrisas velocidad lenta o rápida,
– relé de la bomba lavafaros.

– La Unidad de Protección y de Conmutación recibe igualmente la información parada fija del limpiaparabrisas.

A partir de esta información, el calculador puede determinar si la escobilla está bloqueada y decidir parar el motor
del limpia para protegerlo.

Para el funcionamiento de los limpias y la función de la Unidad de Protección y de Conmutación en la elaboración
de esta función, consultar MR 394, 85A, Barrido - Lavado.

7 - Detección de la presión de aceite

La Unidad de Protección y de Conmutación recibe la información del captador de presión de aceite y la difunde a la
red multiplexada.

8 - Información de marcha atrás activada

La Unidad de Protección y de Conmutación recibe la información del captador de posición de la marcha atrás
introducida y la difunde a la red multiplexada.

UPCX85 V1.0

CAJETÍN DE INTERCONEXIÓN DEL MOTOR

Diagnóstico - Funcionamiento del sistema

87G

87G-11

UPC

N

°°°°

 de Vdiag: 48

Versión de Unidad de Protección y Conmutación

Existen 2 versiones de Unidad de Protección y de Conmutación:
– N1: Gama alta,
– N2: Gama baja. Esta versión no controla algunas funciones como la alimentación de las luces de curva. Por

consiguiente, esta versión posee menos relés que la versión N1.

UPCX85 V1.0

CAJETÍN DE INTERCONEXIÓN DEL MOTOR

Diagnóstico - Funcionamiento del sistema

87G

87G-12

UPC

N

°°°°

 de Vdiag: 48

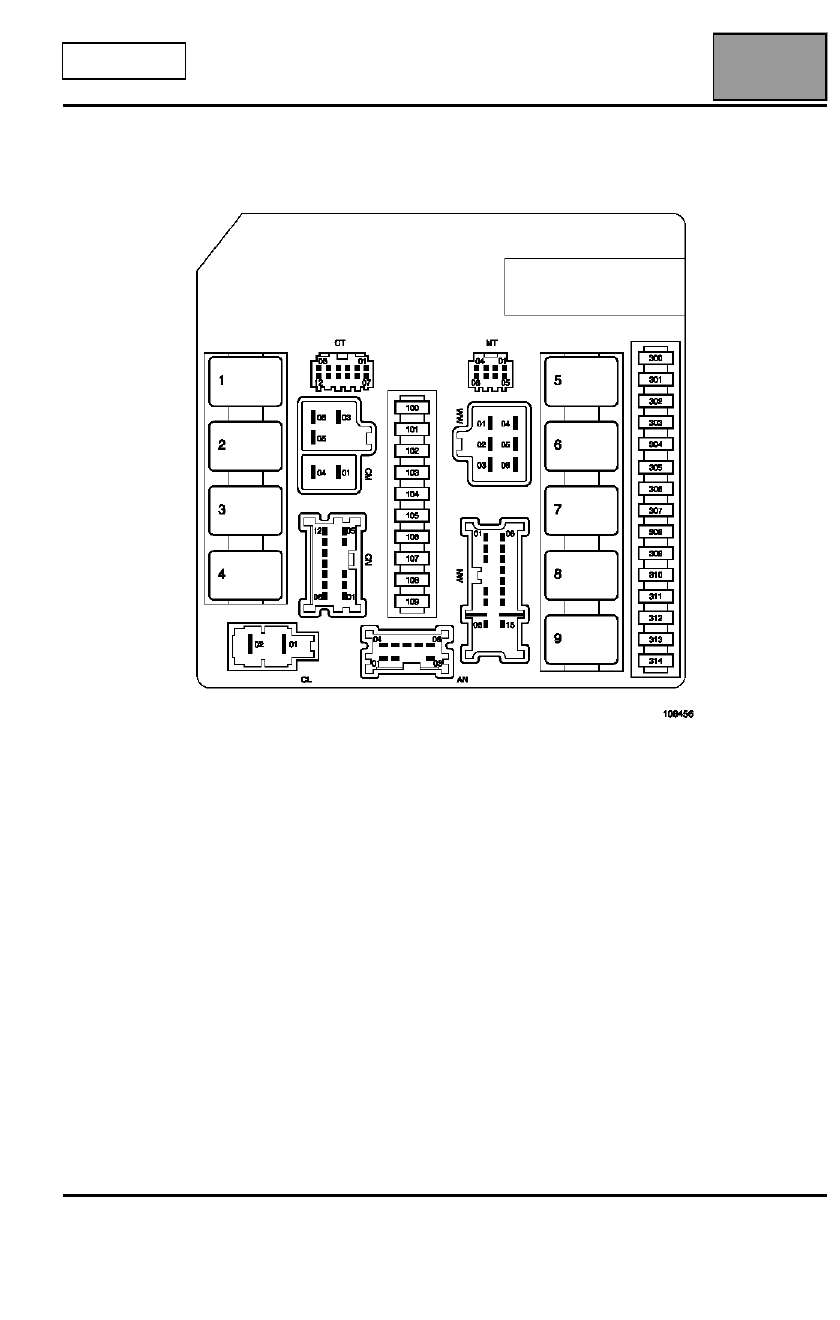

Esquema del calculador Unidad de Protección y Conmutación

UPCX85 V1.0

CAJETÍN DE INTERCONEXIÓN DEL MOTOR

Diagnóstico - Asignación de las vías del calculador

87G

87G-13

UPC

N

°°°°

 de Vdiag: 48

Diagnóstico - Asignación de las vías del calculador

vías del calculador Unidad de Protección y Conmutación

Vía calculador

Función

Vía captador - actuador

Conector CL

1

+ batería protegido

2

+ batería protegido

Conector CM

1

+ Después de contacto protegido fusible luces
de stop

2

No utilizada

3

Masa

larguero delantero izquierdo

4

Mando + deshielo luneta

vía 1 conector luneta trasera

5

+ batería protegido calculador ABS

vía  3 conector del calculador ABS/ABS + ESP

6

+ batería bomba lavafaros

vías  A5 y B5 platina alimentación de potencia

Conector CN

1

+ bomba de carburante

vía 1 conector aforador y bomba de
carburante

2

mando luces de marcha atrás

vía 2 luz trasera derecha, vía 5 luz trasera
izquierda

3

+ mando reglaje in situ de los faros

vía  B2 mando de reglaje in situ de los faros si

no hay reostato
Vía A7 interruptor reostato de reglaje in situ
de los faros

4

+ luz de posición derecha

vía 5 luz trasera derecha

5

+ luz de posición izquierda

vía  3 luz trasera izquierda, vía 1 iluminadores
de la placa

6

+ después de contacto protegido fusible
airbag

vía 7 del conector A del calculador del airbag

7

+ Después de contacto protegido fusible
función motor

vía D1 del conector A del calculador de
inyección

8

+ mando velocidad rápida limpiaparabrisas

vía 5 del conector del motor del
limpiaparabrisas

9

+ mando velocidad lenta limpiaparabrisas

vía 4 del conector del motor del
limpiaparabrisas

10

+ Después de contacto protegido cerrojo de
columna dirección

Vía B2 conector negro Unidad Central del
Habitáculo Vehículo Sin Llave

11

+ Después de contacto protegido fusible luces
de STOP

12

Alimentación del calculador de las luces fijas
de curva

vía 1 del conector B del calculador de luces
fijas de curva
