13B
-
33
INYECCIÓN DIÉSEL
Bomba de alta presión: Extracción - Reposición
K9K, y 764
13B
Reposición de la polea de la bomba de alta presión
Sacar la bomba de alta presión de su bolsa de plás-
tico.
Aproximar hasta que haga contacto la tuerca de fija-
ción de la polea de la bomba de alta presión.
Inmovilizar la polea de la bomba de alta presión me-
diante el útil empleado anteriormente.
Apretar al par la polea de la bomba de alta presión
(55 N.m).
II - REPOSICIÓN DE LA PIEZA ESTUDIADA
Sacar la bomba de alta presión de su bolsa de plás-
tico.
Colocar la bomba de alta presión en la culata.
Aproximar hasta que hagan contacto los tornillos de
fijación de la bomba de alta presión.
Apretar al par los tornillos de fijación de la bomba
de alta presión (21 N.m).
III - ETAPA FINAL
Colocar el tubo de alta presión nuevo entre la bom-
ba de alta presión y la rampa de inyección.
Apretar con la mano la tuerca del tubo de alta pre-
sión lado bomba y después lado rampa.
Apretar al par las tuercas del tubo de alta presión
(24 N.m) mediante el útil (Mot. 1746) o (Mot. 1566)
comenzando por el lado bomba de alta presión.
Desconectar de la bomba de alta presión:
- el tubo de alimentación y de retorno de carburante,
- el conector de la válvula de regulación de presión
de carburante,
- el conector de la válvula de regulación de caudal
de carburante.

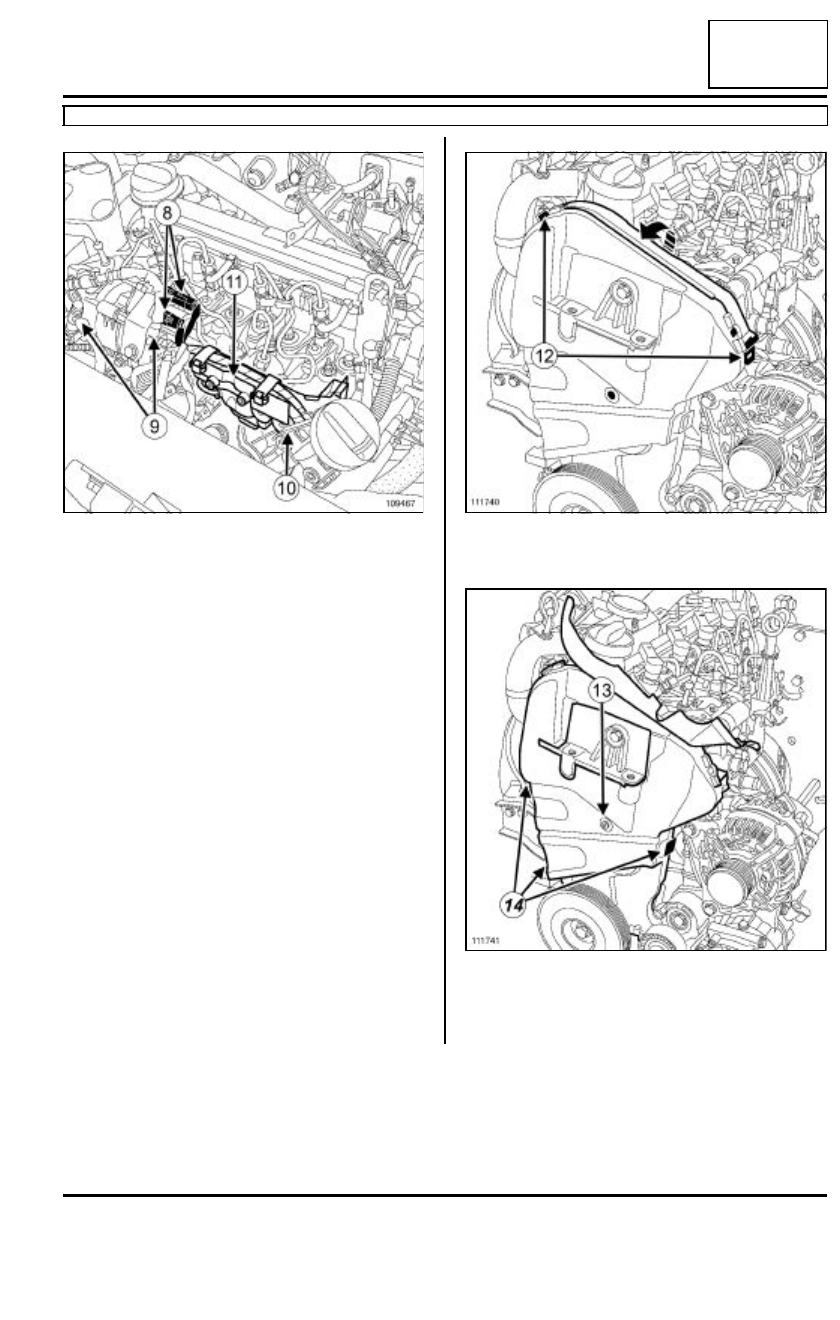

Colocar:
- la correa de distribución (consultar 11A, Parte alta
y delantera del motor, Correa de distribución:
Extracción-Reposición),

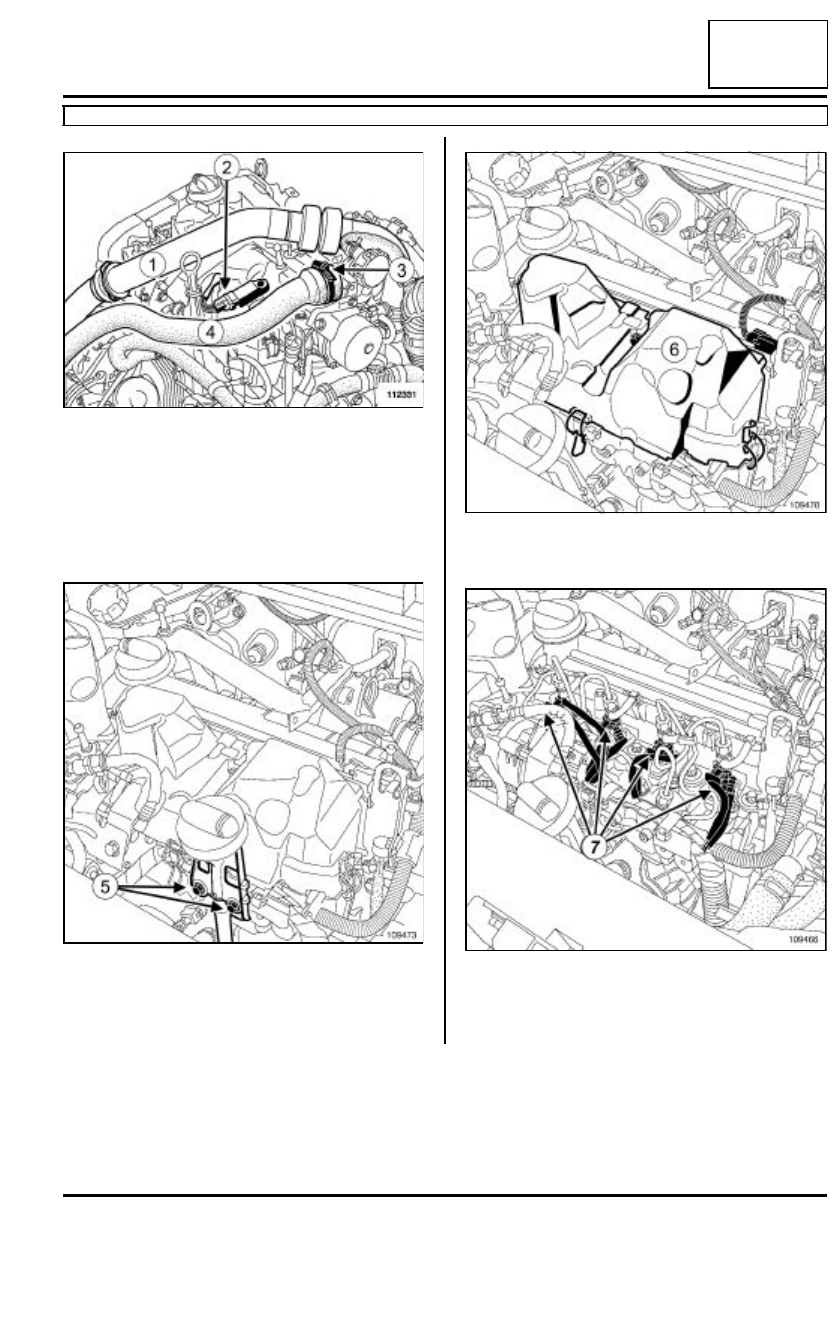

- Aflojar la tuerca de fijación del tubo de aire de la
entrada al intercambiador aire-aire en el alterna-
dor,
- Colocar el conducto de aire entre el turbocompre-
sor y el tubo de aire en entrada del intercambiador,
- encajar el conducto de aire en el turbocompresor y
en el tubo de aire de la entrada al intercambiador,
- apretar el tornillo del conducto de aire en la tapa de
la culata,
- Apretar al par latuerca de fijación del tubo de
aire de la entrada al intercambiador en el alter-
nador (8 N.m),
- el protector bajo el motor.
Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).
ATENCIÓN
En el caso de una sustitución de la bomba de
alta presión, no sacarla de su embalaje hasta el
momento de su reposición.
ATENCIÓN
En el caso de una sustitución de la bomba de
alta presión, no sacarla de su embalaje hasta el
momento de su reposición.
Nota:
Si el kit de tubo nuevo no contiene dosificador,
no lubrificar las roscas del tubo de alta presión
(tubo auto-lubrificado).
