12A

-

29

MEZCLA CARBURADA

Cala portainyectores: Extracción - Reposición

K4J o K4M

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- el repartidor de admisión (consultar 12A, Mezcla

carburada, Repartidor de admisión: Extracción
- Reposición, página 12A-22),

- la rampa de inyección (consultar 13A, Alimenta-

ción de carburante,  Rampa de inyección -
Inyectores: Extracción - Reposición, página
13A-7).

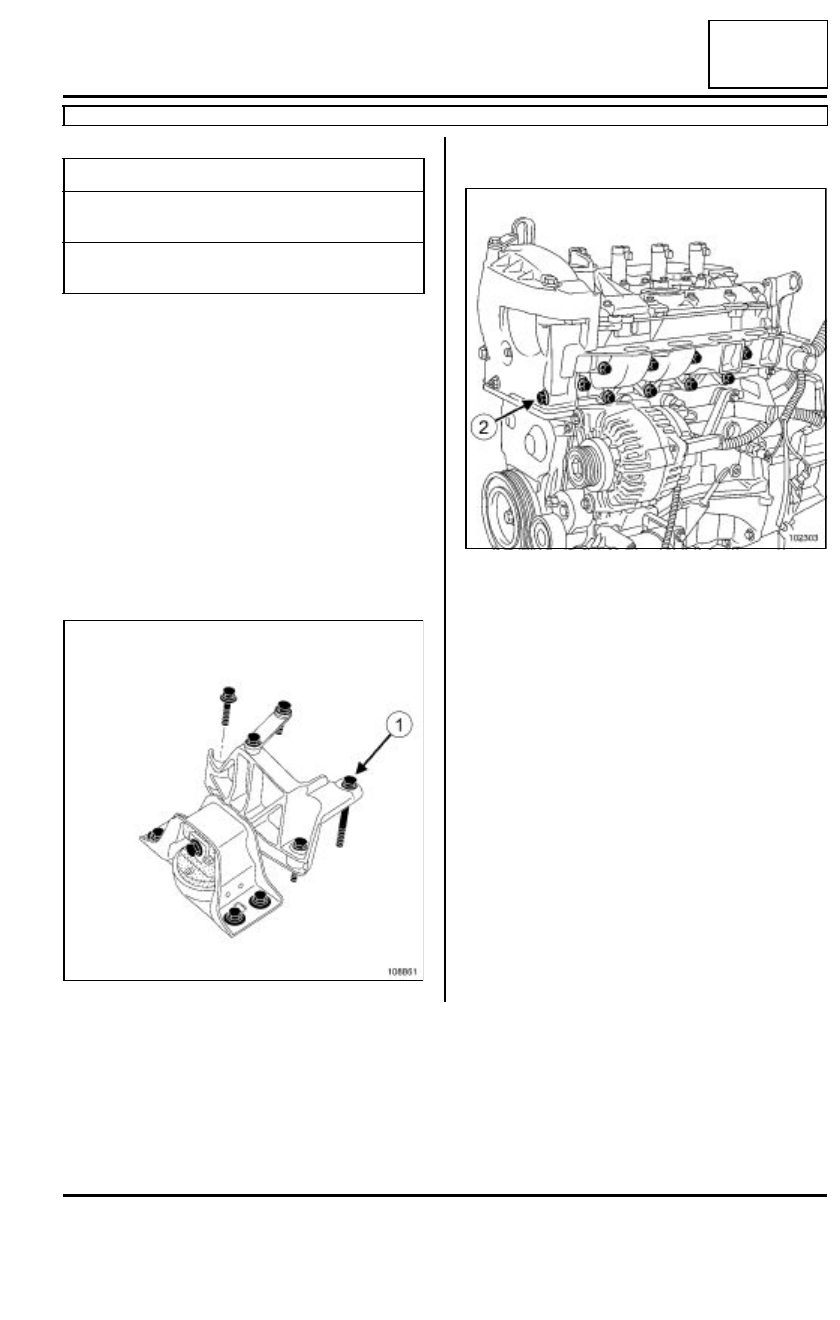

Quitar el tornillo (1) de fijación del soporte pendular.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- el tornillo (2) de fijación,

- los tornillos de fijación de la cala de inyectores,

- la cala de inyectores.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir sistemáticamente la junta de la cala.

Pares de apriete

m

tornillos 3 y 4 de la cala
portainyectores

25 N.m

tornillos 5 a 12 de la
cala portainyectores

21 N.m

108861

102303

12A

-

30

MEZCLA CARBURADA

Cala portainyectores: Extracción - Reposición

K4J o K4M

12A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar todos los tornillos de fijación.

Encajar la cala portainyectores contra:

- el cárter superior de distribución acercando el tor-

nillo con la mano,

- el soporte pendular del motor y apretar el tornillo

con la mano.

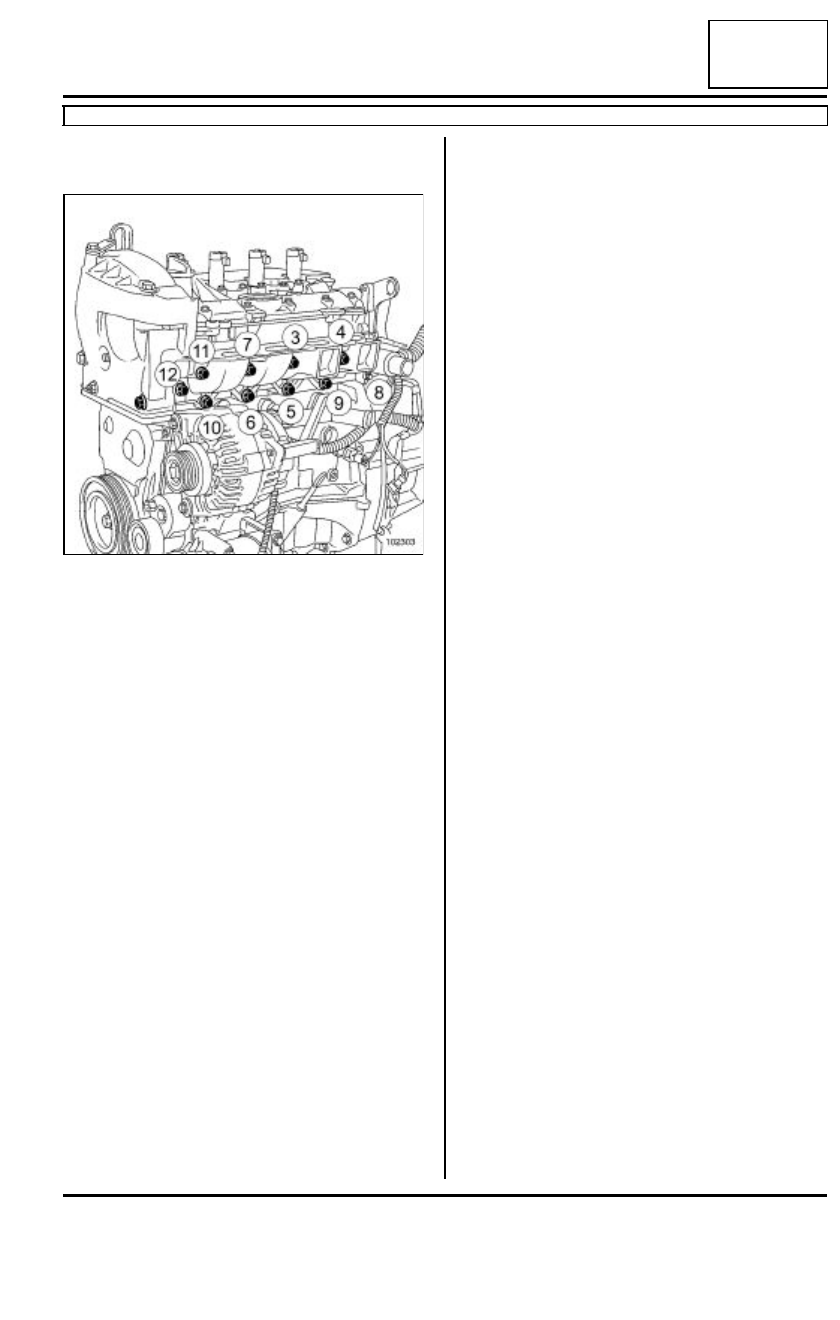

Apretar por orden y al par:

- los tornillos 3 y 4 de la cala portainyectores (25

N.m),

- los tornillos 5 a 12 de la cala portainyectores (21

N.m).

III - ETAPA FINAL

Colocar:

- el tornillo de fijación del soporte pendular,

- la rampa de inyección (consultar 13A, Alimenta-

ción de carburante,  Rampa de inyección -
Inyectores: Extracción - Reposición, página
13A-7),

- el repartidor de admisión (consultar 12A, Mezcla

carburada, Repartidor de admisión: Extracción
- Reposición, página 12A-22).

Conectar la batería (consultar Batería: Extracción -
Reposición).

102303

12A

-

31

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

D4F

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- el protector bajo el motor.

Desgrapar el cableado eléctrico de la sonda de
oxígeno posterior.

Desconectar el conector de la sonda de oxígeno
posterior.

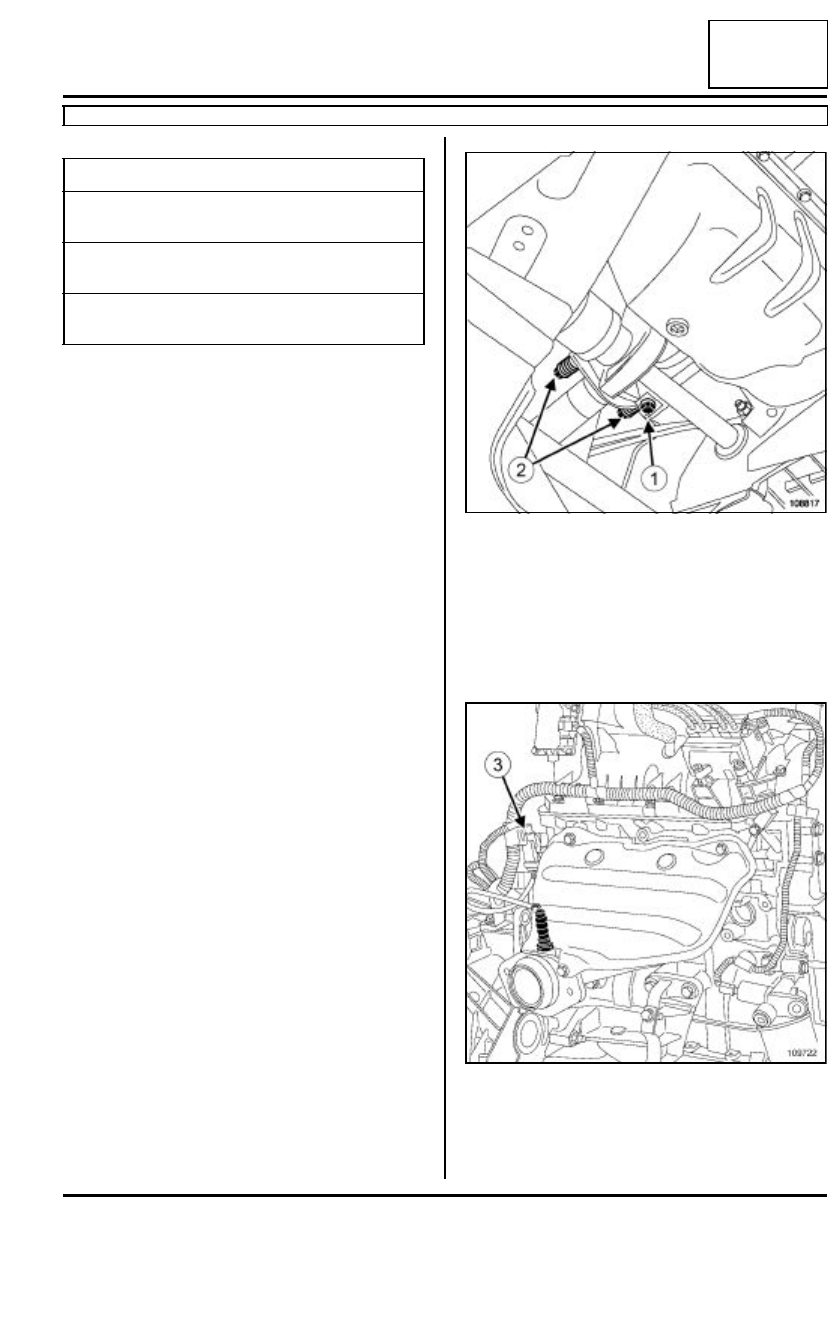

Extraer:

- el tornillo (1) de la fijación de sujeción del colector

de escape,

- los tornillos (2) de fijación de la brida de escape.

Separar la línea de escape hacia atrás del vehículo.

Desgrapar el cableado eléctrico de la sonda de
oxígeno anterior a la altura de la culata.

Desconectar el conector de la sonda de oxígeno an-
terior (3).

Pares de apriete

m

espárrago de fijación
del colector

9 N.m

tuercas de fijación del
colector de escape

25 N.m

tornillos de fijación de la
brida de escape

25 N.m

108817

109722

12A

-

32

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

D4F

12A

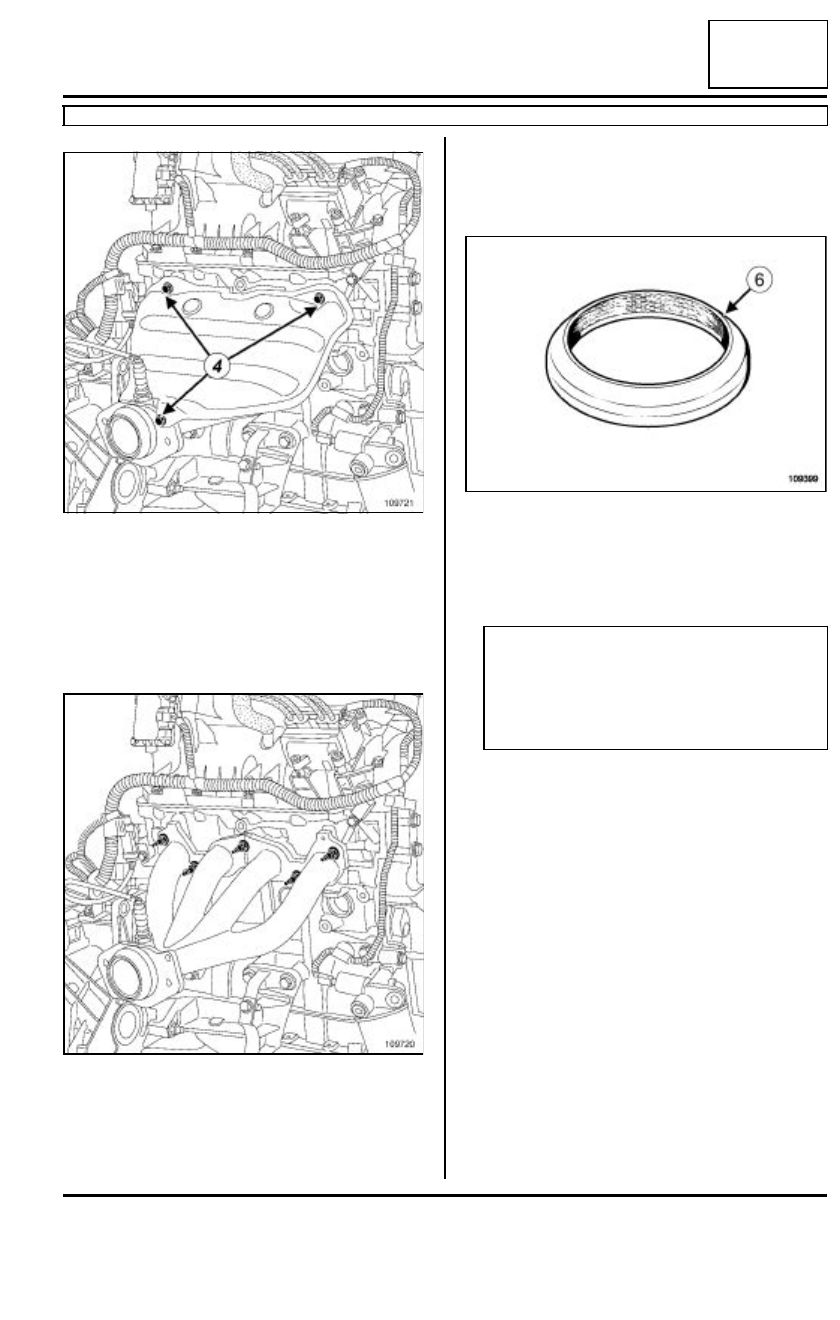

Extraer:

- los tornillos (4) de fijación de la pantalla térmica,

- la pantalla térmica.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- las tuercas de fijación del colector de escape,

- el colector de escape,

- la junta del colector de escape.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir imperativamente:

- el retén de estanquidad (6) entre el colector de es-

cape y el catalizador,

- la junta de estanquidad del colector de escape.

109721

109720

109399

Nota:

Si un espárrago se afloja durante esta operación,
untarlo con LOCTITE FRENBLOC.

Apretar al par el espárrago de fijación del
colector (9 N.m).
