11A

-

135

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K9K, y JR5 o TL4

11A

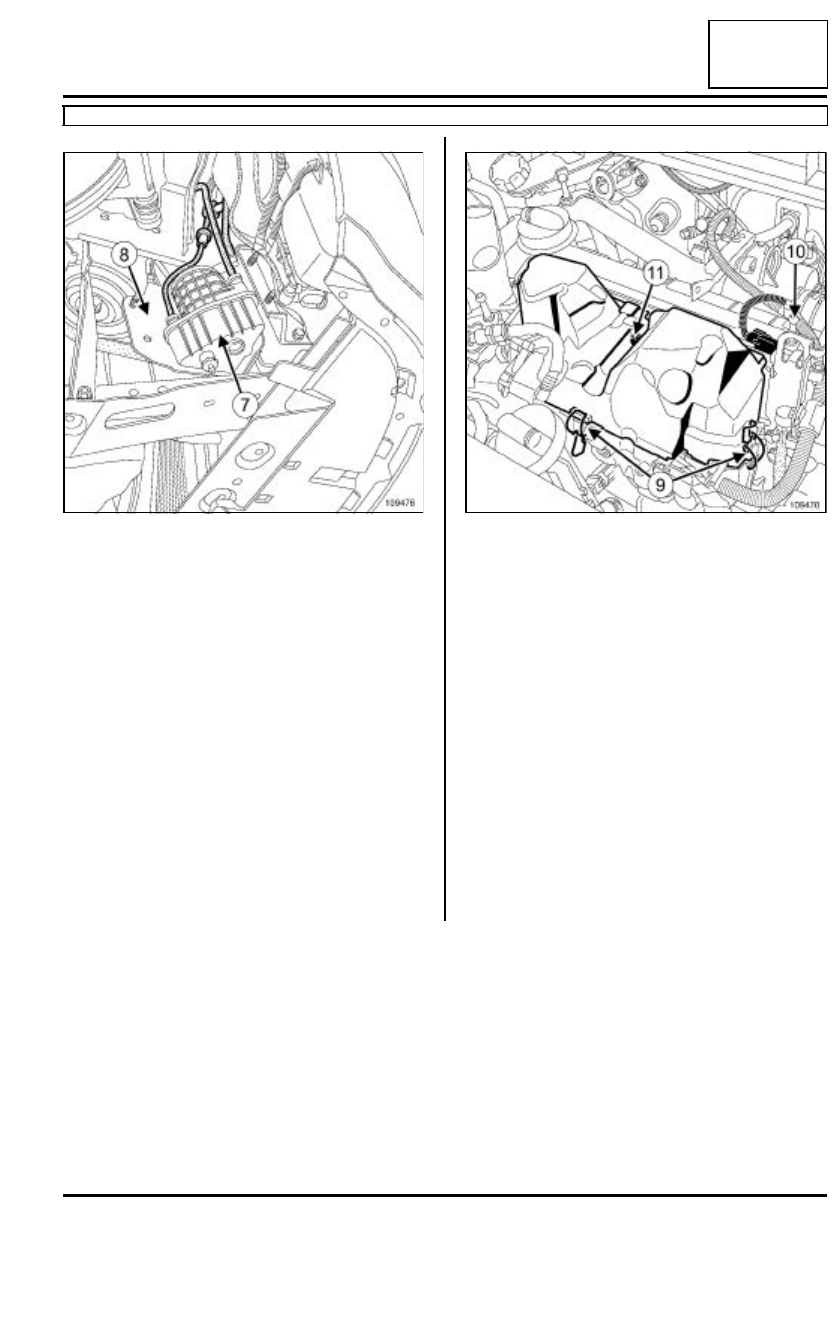

Levantar el filtro (7) de gasóleo y atarlo al muelle de
la suspensión.

Extraer el protector (8) situado detrás del filtro de
gasóleo.

Extraer:

- la correa de accesorios (consultar 10A, Conjunto

motor y bajos de motor, Correa de accesorios:
Extracción - reposición),

- el rodillo tensor de la correa de accesorios,

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor, Correa de distribución:
Extracción - reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - reposición),

- el cambiador aire - aire (consultar 12B, Sobreali-

mentación, Cambiador aire - aire: Extracción -
Reposición).

Soltar la tapa (9) del protector de la rampa de
gasóleo por los clips.

Extraer:

- la patilla (10) de fijación del protector del motor

lado del volante motor,

- el tornillo (11) de fijación de la tapa del protector de

la rampa de gasóleo,

- la tapa del protector de la rampa de gasóleo.

109476

109470

11A

-

136

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K9K, y JR5 o TL4

11A

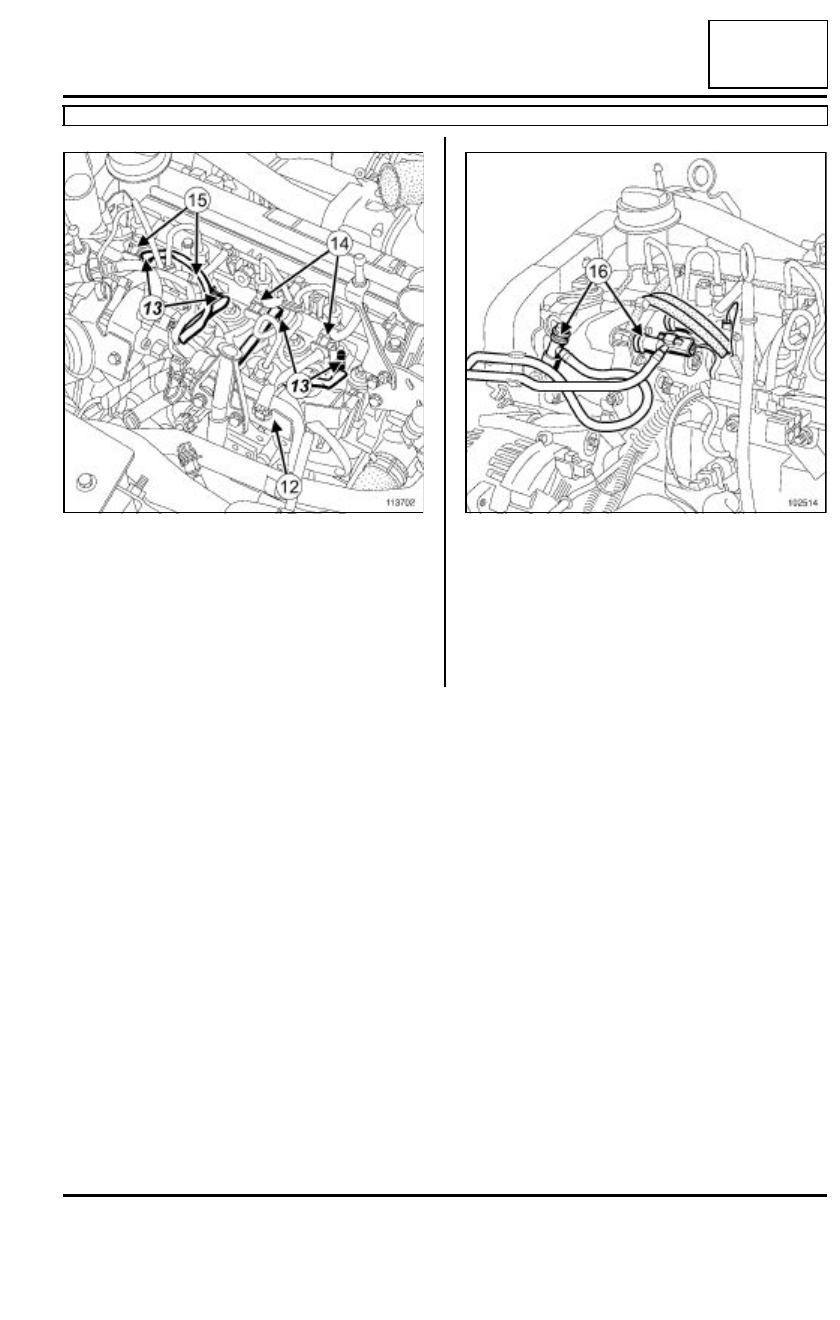

Soltar las fijaciones del canalón (12).

Apartar el canalón.

Desconectar:

- las bujías (13) de precalentamiento,

- los conectores (14) de los inyectores n˚1 y n˚2,

- los conectores (15) de los inyectores n˚3 y n˚4.

Desconectar:

- los conectores de la bomba de alta presión,

- los tubos (1 6) de alimentación y de retorno en

gasóleo de la bomba.

Poner unos tapones en los orificios.

Extraer el protector de la bomba de alta presión.

113702

102514

11A

-

137

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K9K, y JR5 o TL4

11A

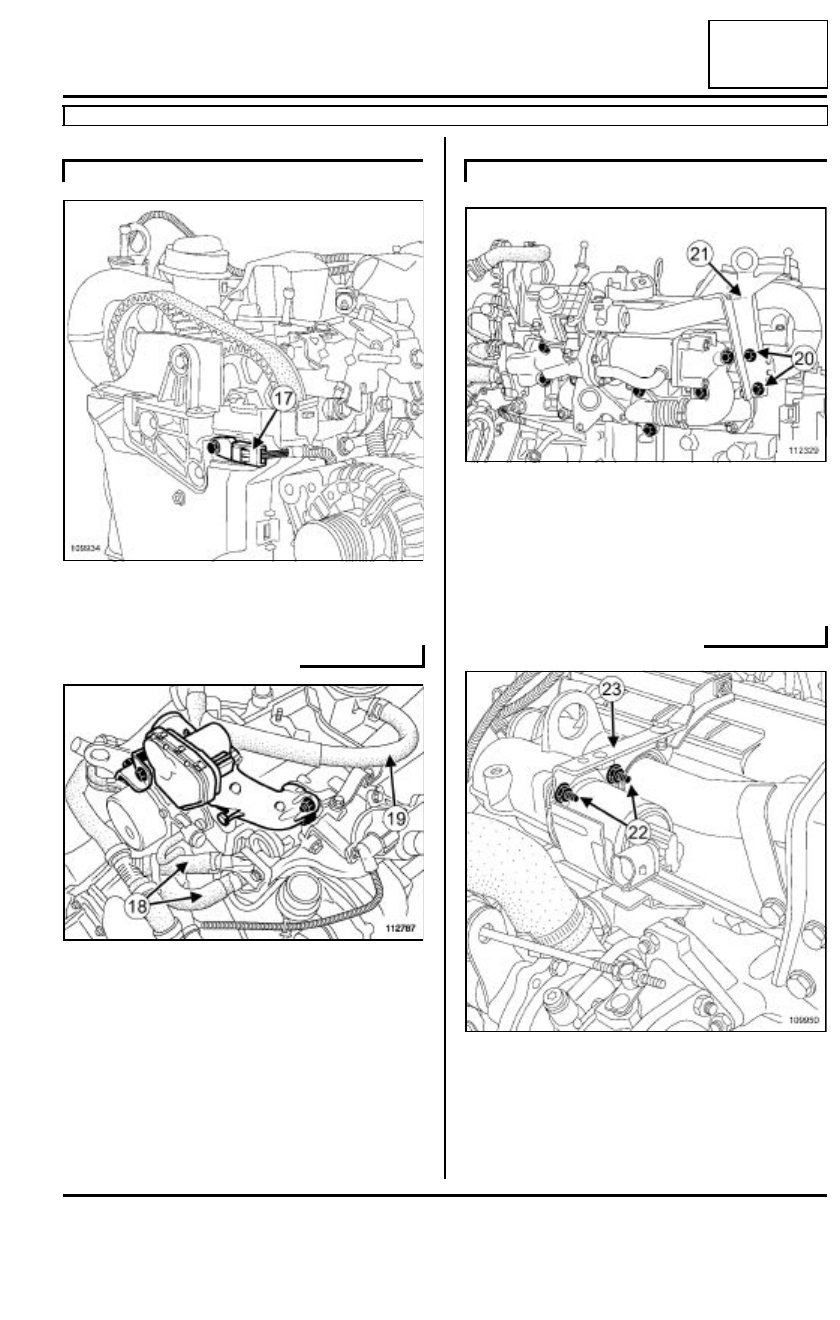

desconectar el conector (17) del captador de posi-
ción del árbol de levas.

Extraer los manguitos (18) de alimentación y de re-
torno de la caja de agua.

Desconectar el tubo (19) de reaspiración de los va-
pores de aceite.

Extraer:

- los tornillos (20) de fijación del anillo de levanta-

miento lado distribución,

- el anillo (21) de levantamiento lado distribución.

Extraer:

- los tornillos (22) de fijación de la patilla en la elec-

troválvula de recirculación de los gases de escape,

- la patilla (23) en la electroválvula de recirculación

de los gases de escape.

TL4

109934

112787

JR5

112329

109950

11A

-

138

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K9K, y JR5 o TL4

11A

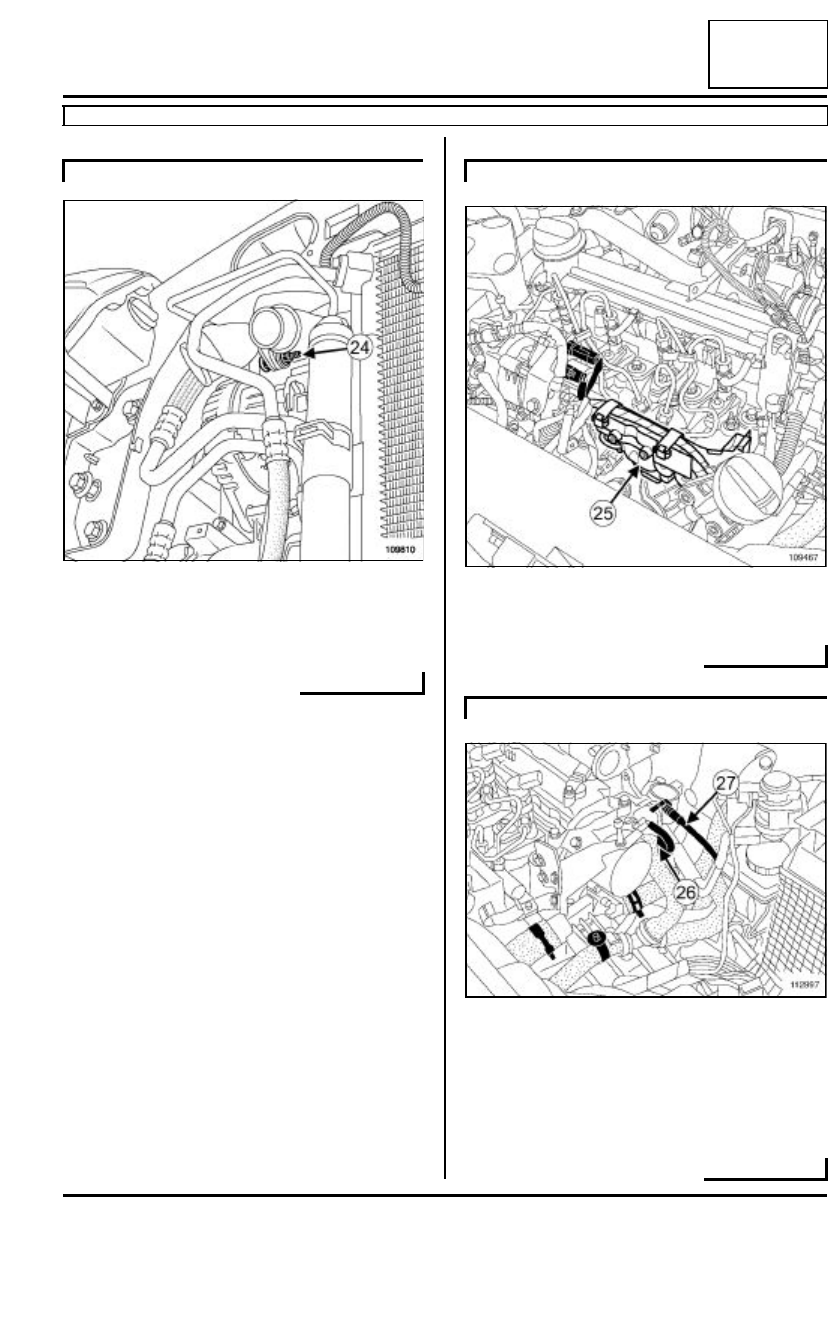

Quitar la tuerca (24) de fijación de los dos conductos
de aire en el alternador.

Apartar los dos conductos de aire.

Extraer el alternador (consultar 16A, Arranque -
Carga, Alternador: Extracción - Reposición).

Extraer el soporte (25) del protector de la rampa.

Desconectar:

- el conector (26) de La sonda de temperatura del

agua del motor,

- el tubo (27) de asistencia al frenar.

TL4

109810

K9K, y 764, y TL4

109467

TL4

112997
