Renault Clio. Manual - parte 58

11A

-

127

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K4J o K4M

11A

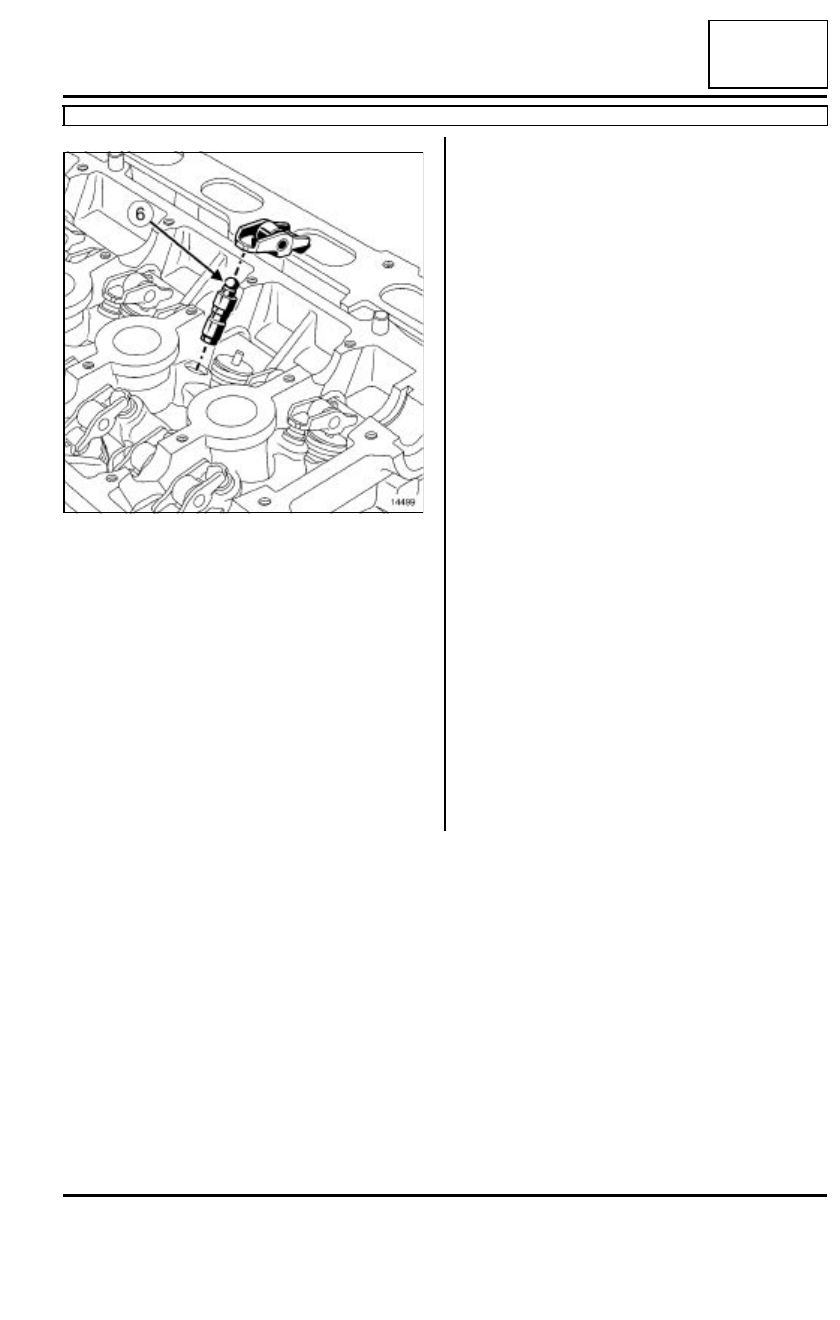

Cebar los topes hidráulicos (los topes hidráulicos
pueden vaciarse tras un tiempo de extracción muy
prolongado).

Para verificar si es necesario cebarlos, presionar so-
bre la parte superior del tope (6) con el pulgar.

Y si se produce la introducción del pistón del tope:

- sumergir los topes en un recipiente lleno de

gasóleo,

- colocar los topes hidráulicos.

Colocar:

- los balancines,

- las dos fijaciones del pozo del aforador en la cula-

ta.

14499

11A

-

128

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K4J o K4M

11A

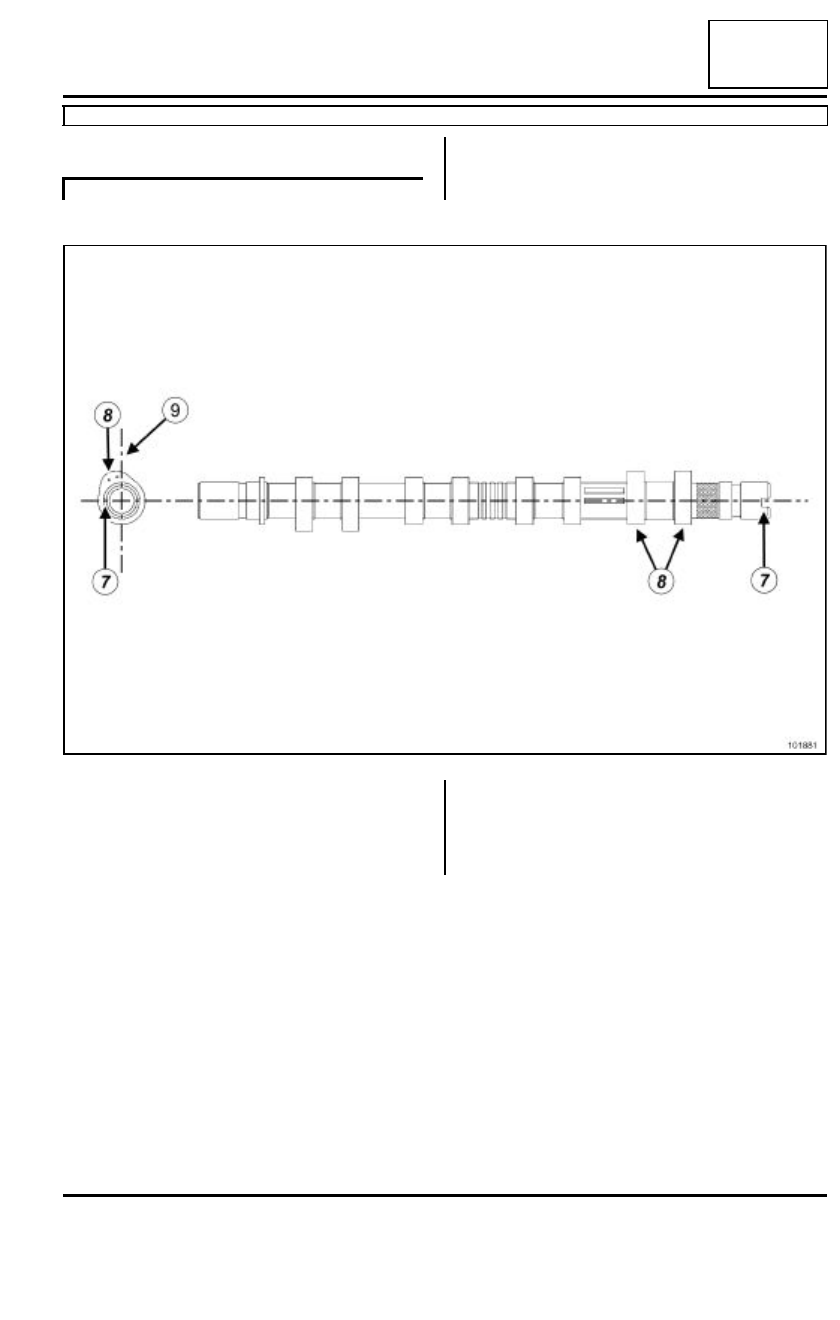

Identificación de los árboles de levas

Árbol de levas de admisión

Poner la ranura (7) en el extremo del árbol de levas
horizontalmente (ranura por debajo del eje del árbol
de levas).

Las levas (8) del cilindro 1 tienen que estar a la iz-
quierda del eje vertical (9).

K4J

101881

11A

-

129

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K4J o K4M

11A

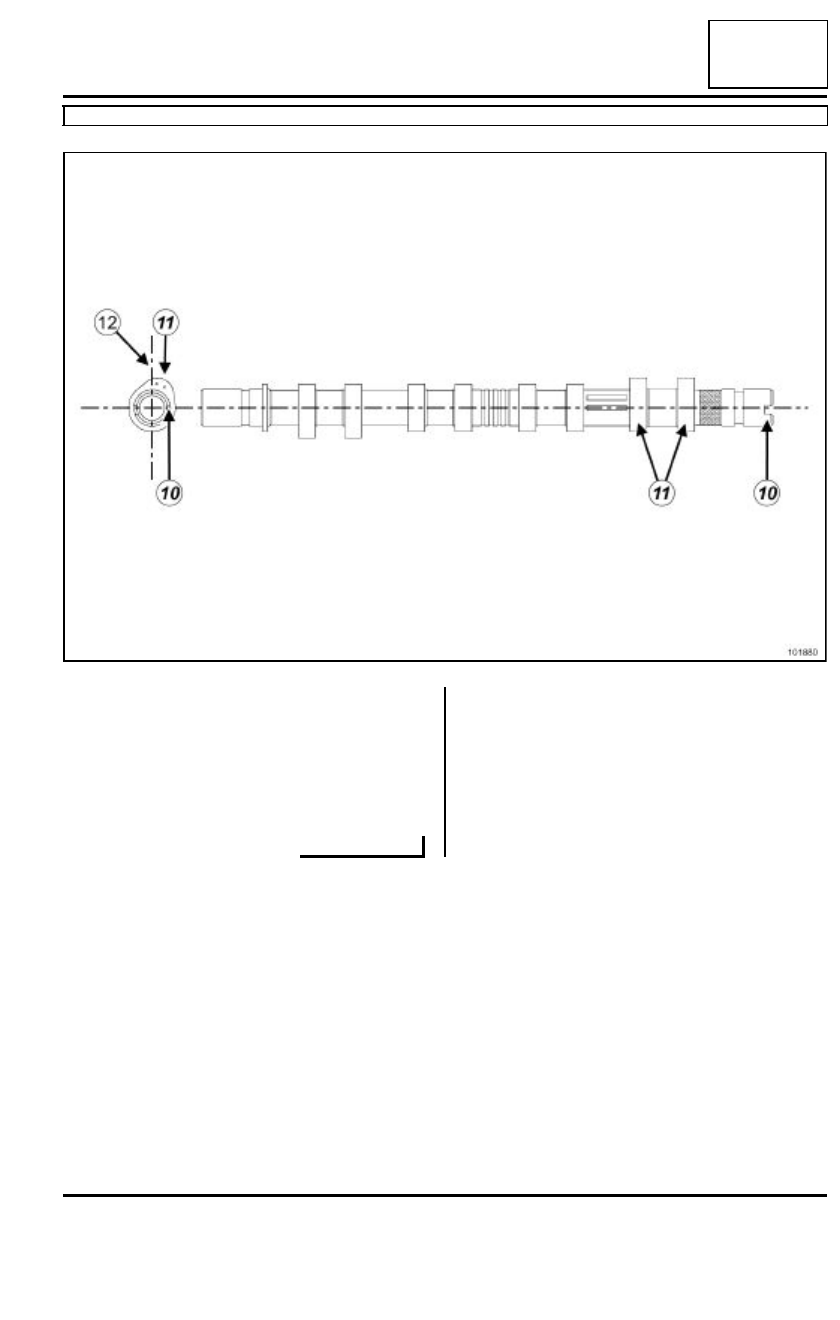

Árbol de levas de escape

Poner la ranura (10) en el extremo del árbol de levas
horizontalmente (ranura por debajo del eje del árbol
de levas).

Las levas (11) del cilindro 1 tienen que estar a la iz-
quierda del eje vertical (12).

Colocar los árboles de levas aceitando los apoyos.

101880

11A

-

130

PARTE ALTA Y DELANTERA DEL MOTOR

Culata: Extracción - Reposición

K4J o K4M

11A

Árbol de levas de admisión

Árbol de levas de escape

Colocar los árboles de levas aceitando los apoyos.

Colocar:

- la tapa de culata (consultar 11A, Parte alta y de-

lantera del motor, Tapa de culata: Extracción -
Reposición, página 11A-79),

- la rampa de inyección (consultar 13A, Alimenta-

ción de carburante,  Rampa de inyección -
Inyectores: Extracción - Reposición, página
13A-7),

- las bobinas de encendido (consultar 17A, Encen-

dido, Bobinas: Extracción - Reposición, página
17A-2),

- el repartidor de admisión (consultar 12A, Mezcla

carburada, Repartidor de admisión: Extracción
- Reposición, página 12A-22).

Colocar el útil (Mot. 1453) equipado del útil (Mot.
1453-01).

Extraer el soporte del motor (Mot. 1672).

Colocar:

- la suspensión pendular trasera (consultar 19D,

Suspensión motor, Suspensión pendular trase-
ra: Extracción - Reposición, página 19D-10),

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor,  Correa de distribución:
Extracción - Reposición, página 11A-27),

- el soporte pendular derecho (consultar 19D, Sus-

pensión motor, Suspensión pendular derecha:
Extracción - Reposición, página 19D-15),

- la caja mariposa (consultar 12A, Mezcla carbura-

da, Caja mariposa: Extracción - Reposición, pá-
gina 12A-19),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1).

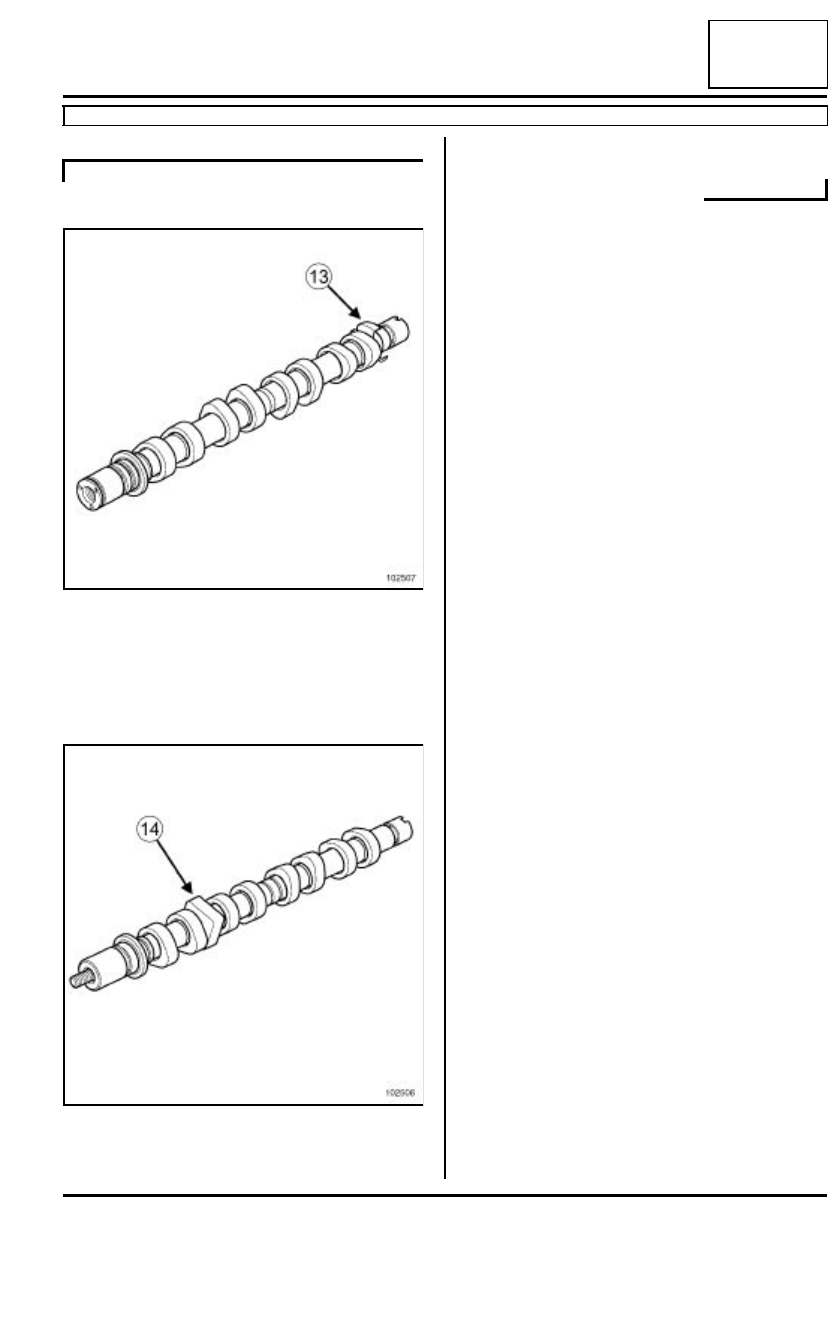

K4M

102507

(13)

El árbol de levas de admisión
está equipado con la corona
dentada del captador del árbol
de levas.

102506

(14)

El árbol de levas de escape está
equipado con la leva cuadrada.
