Renault Clio. Manual - parte 25

10A

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

D4F

10A

Marcar la posición de las suspensiones pendulares
en la carrocería.

Extraer:

- la suspensión pendular derecha (consultar 19D,

Suspensión motor, Suspensión pendular dere-
cha: Extracción - Reposición, página 19D-15),

- la suspensión pendular izquierda(consultar 19D,

Suspensión motor, Suspensión pendular iz-
quierda: Extracción - Reposición, página 19D-
21).

Levantar el vehículo desplazando el motor hacia
adelante.

Extraer el conjunto « motor-caja de velocidades ».

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

En caso de cambio estándar del motor (consultar
NT 6004A, Motor Gasolina - 4 cilindros - D4, 10A,
Conjunto motor y bajos de motor, Cambio están-
dar).

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Posicionar el conjunto « motor-caja de velocidades
» en el vehículo.

Colocar:

- la suspensión pendular izquierda (consultar 19D,

Suspensión motor, Suspensión pendular iz-
quierda: Extracción - Reposición, página 19D-
21),

- la suspensión pendular derecha (consultar 19D,

Suspensión motor, Suspensión pendular dere-
cha: Extracción - Reposición, página 19D-15).

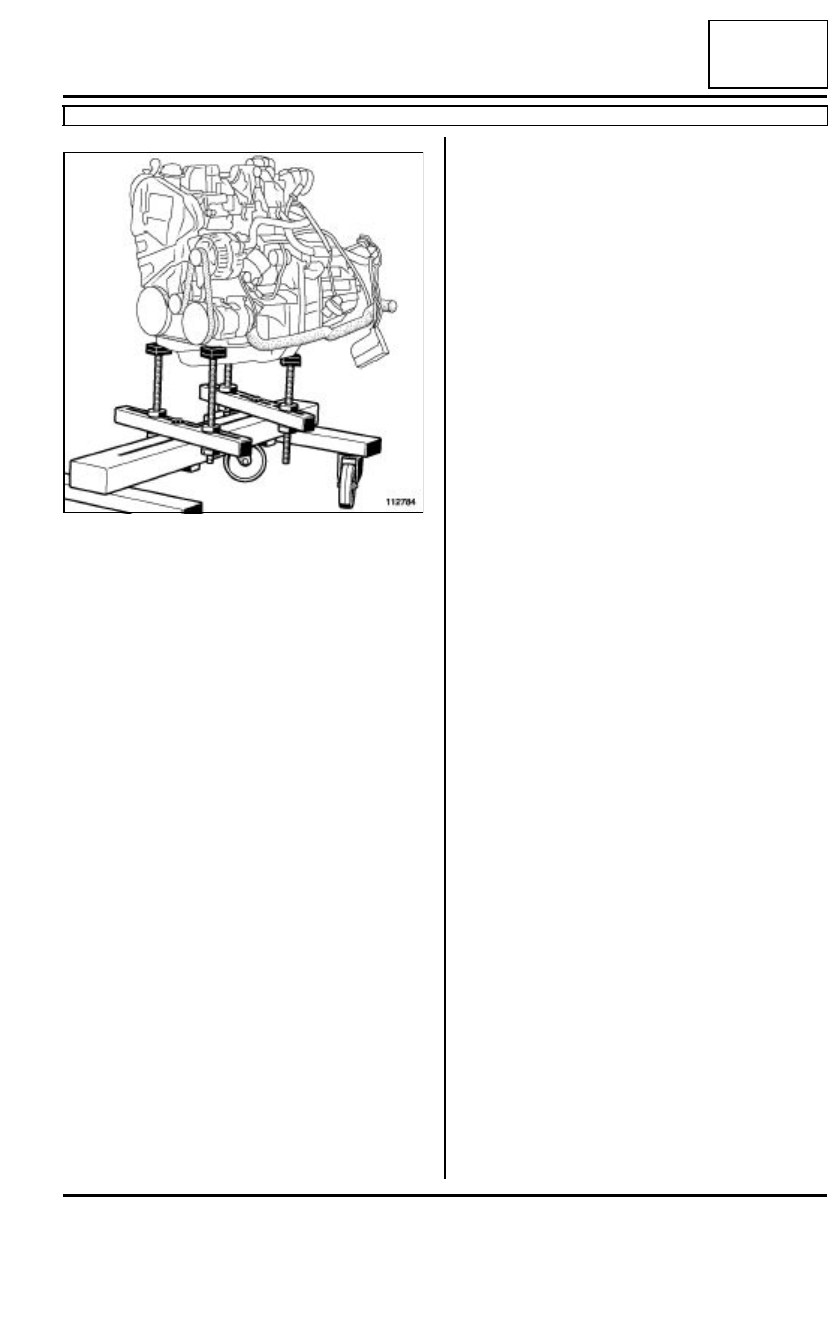

Retirar el útil (Mot. 1390) del conjunto « motor-caja
de velocidades ».

III - ETAPA FINAL

Encajar la canalización del embrague en la caja de
velocidades.

Retirar los tapones de protección en los orificios de
los tubos.

Conectar la canalización del receptor del embrague.

Retirar la pinza de manguitos entre el bocal del líqui-
do de freno y el emisor del embrague.

Colocar las fijaciones de la bajada del escape.

Apretar al par las fijaciones de la bajada del esca-
pe (9 N.m).

Colocar la bieleta de recuperación de par (consultar
19D, Suspensión motor, Suspensión pendular
trasera: Extracción - Reposición, página 19D-10).

Colocar el conducto del cableado en la caja de velo-
cidades.

Colocar los cables de mando de la caja de velocida-
des.

Retirar el tapón de protección en la rampa de inyec-
ción.

Conectar:

- el tubo de llegada de gasolina de la rampa de

inyección,

- el tubo de la electroválvula canister,

- el conector de la electroválvula canister,

Colocar el conducto del cableado en la carrocería.

Colocar:

- las fijaciones del conducto del cableado en la car-

rocería,

- el soporte del calculador,

- los tornillos de fijación del soporte del calculador,

- el calculador de inyección (consultar 17B, Inyec-

ción gasolina, Calculador de inyección de ga-
solina: Extracción - Reposición, página 17B-27).

112784

10A

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

D4F

10A

Conectar:

- el cable de alimentación en la caja de fusibles de

protección de la batería.

- el cable de alimentación en la platina de fusibles,

- el portafusibles de la platina de fusibles,

- el fusible,

- el conector en el anillo de levantamiento lado del

volante motor,

- el conector de reaspiración de los vapores de ga-

solina,

- los conectores de las sondas de oxígeno,

- el tubo de asistencia de frenado,

- los conectores de la unidad de protección y de con-

mutación,

Colocar:

- la tapa de la unidad de protección y de conmuta-

ción.

- las masas,

- el radiador de refrigeración (consultar 19A, Refri-

geración, Radiador de refrigeración: Extrac-
ción - Reposición, página 19A-14),

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador extrac-
ción-reposición).

Encajar los cableados de las sondas de oxígeno.

Poner los tornillos de fijación de los tubos del acon-
dicionador de aire en el compresor, el evaporador y
el condensador.

Apretar al par los tornillos de fijación de los tubos
del acondicionador de aire en el compresor, el
evaporador y el condensador (8 N.m).

Conectar:

- el conector del presostato en el condensador,

- el conector del embrague del compresor del acon-

dicionador de aire.

Encajar el cableado del presostato en el condensa-
dor.

Colocar el vaso de expansión (consultar 19A, Refri-
geración, Vaso de expansión: Extracción - Repo-
sición, página 19A-56).

Conectar:

- los manguitos de la calefacción del habitáculo,

- el manguito superior en la caja de agua de salida

de la culata,

- los conectores del grupo motoventilador.

Colocar:

- el conjunto « transmisión derecha portamangue-

tas »(consultar Conjunto portabuje - transmi-
sión: Extracción - Reposición),

- el conjunto « transmisión izquierda portamangue-

tas »(consultar Conjunto portabuje - transmi-
sión: Extracción - Reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero extracción-reposición),

- las pantallas del paso de rueda delantero (consul-

tar MR 393 Carrocería, 55A, Protecciones exte-
riores, Pantallas del paso de rueda delantero),

- las ruedas delanteras (consultar Rueda: Extrac-

ción - Reposición).

Efectuar el llenado:

- del motor si es necesario (consultar 10A, Conjun-

to motor y bajos de motor, Aceite motor: Vacia-
do - Llenado, página 10A-1),

- de la caja de velocidades (consultar Aceites de la

caja de velocidades mecánica: Vaciado - Llena-
do),

- del circuito de refrigeración del motor.(consultar

19A, Refrigeración, Circuito de refrigeración:
Vaciado - Llenado, página 19A-10).

Colocar:

- el protector bajo el motor,

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- la batería (consultar Batería: Extracción - Repo-

sición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11).

Efectuar el llenado del circuito de fluido refrigerante
(consultar Acondicionador de aire: Piezas e in-
gredientes para la reparación).

ACONDICIONADOR DE AIRE

10A

CONJUNTO MOTOR Y BAJOS DE MOTOR

Válvulas: Reglaje

D4F

10A

I - ETAPA DE PREPARACIÓN PARA LOS
REGLAJES DE LOS JUEGOS DE LAS VÁLVULAS

Poner el vehículo sobre un elevador de dos colum-
nas(consultar Vehículo: Remolcado y levanta-
miento).

Extraer:

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- el repartidor de admisión (consultar 12A, Mezcla

carburada, Repartidor de admisión: Extracción
- Reposición, página 12A-22),

- la tapa de culata (consultar 11A, Parte alta y de-

lantera del motor, Tapa de culata: Extracción -
Reposición, página 11A-79).

Calado de la distribución

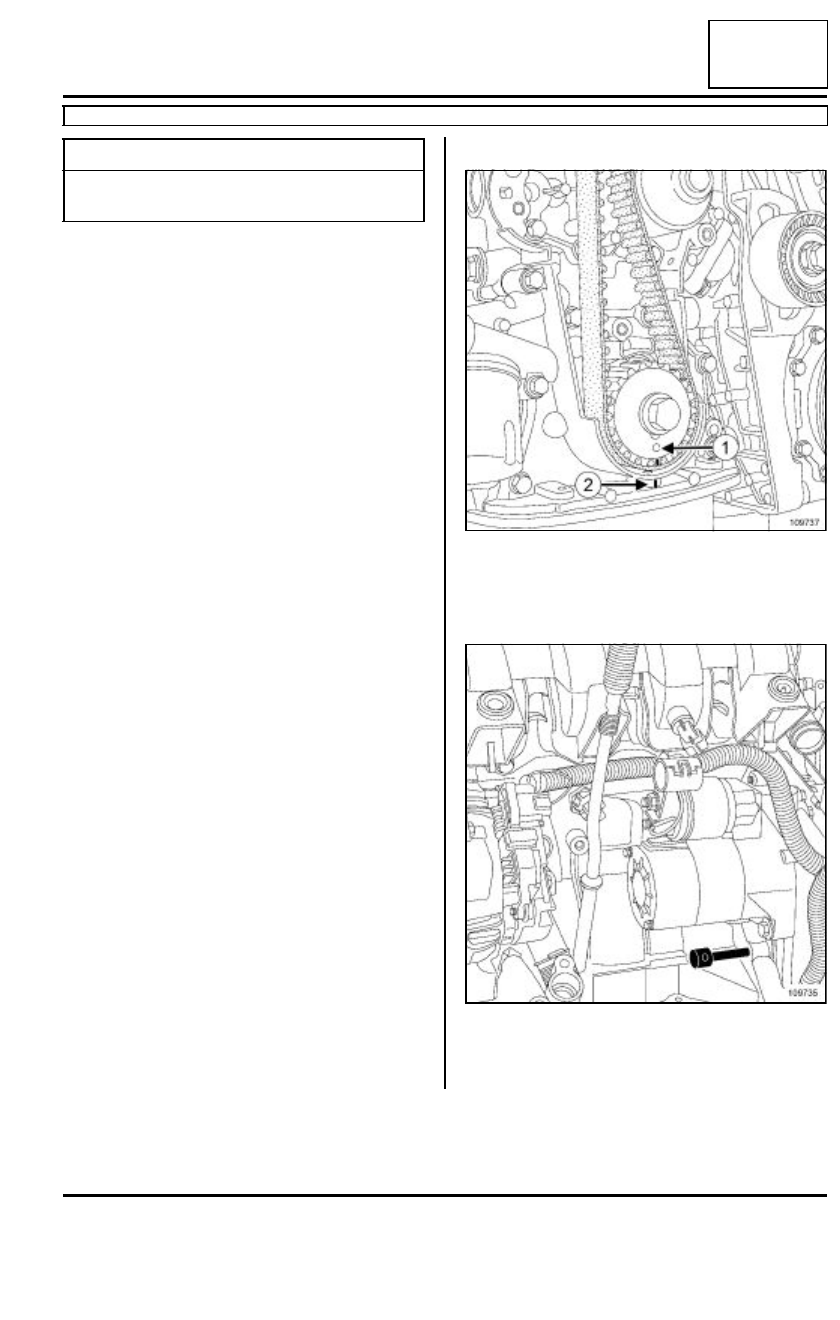

Girar el cigüeñal en el sentido de las agujas del reloj
(lado distribución), un semi diente antes de alinear
la marca de la polea del cigüeñal(1) con la marca fija
(2).

Insertar el útil (Mot. 1054).

Girar el cigüeñal en el sentido de las agujas del reloj
hasta el punto de calado.

Utillaje especializado indispensable

Mot. 1054

Espiga de Punto
Muerto Superior

109737

109735

10A

CONJUNTO MOTOR Y BAJOS DE MOTOR

Válvulas: Reglaje

D4F

10A

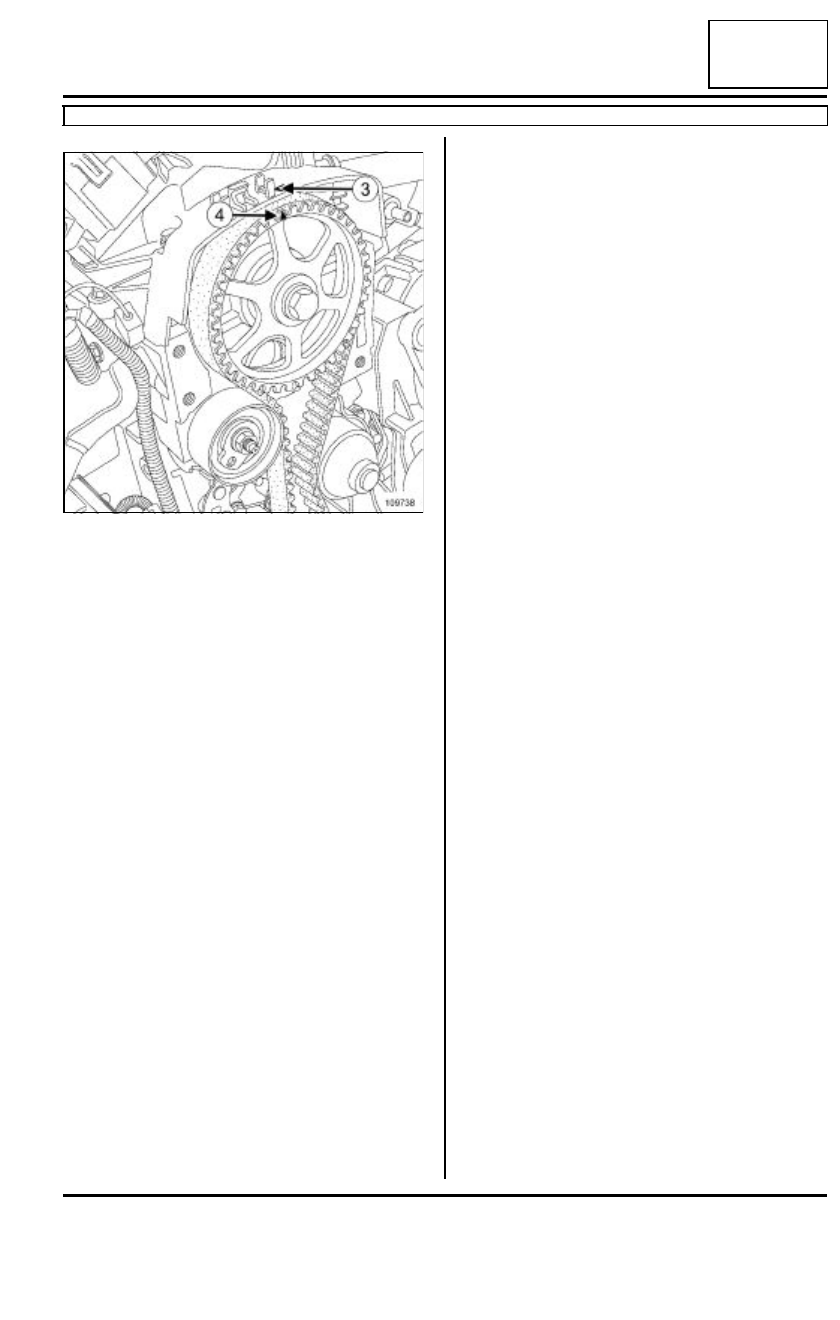

Verificar que la marca de la polea del árbol de levas
(4) y la marca de la polea del cigüeñal (1) estén ali-
neadas con las marcas fijas (3).

II - REGLAJE DE LOS JUEGOS DE LAS VÁLVULAS

Para efectuar el reglaje de las válvulas (consultar
NT 6004A, Motor Gasolina - 4 cilindros - D4, 10A,
Conjunto motor y bajos de motor, Distribución -
culata: Reposición).

III - ETAPA FINAL

Colocar:

- la tapa de culata (consultar 11A, Parte alta y de-

lantera del motor, Tapa de culata: Extracción -
Reposición, página 11A-79),

- el repartidor de admisión (consultar 12A, Mezcla

carburada, Repartidor de admisión: Extracción
- Reposición, página 12A-22),

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-11),

- la pantalla del paso de rueda delantero derecho

(consultar MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición),

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición).

109738
