Renault Clio. Manual - parte 4
02A
-
3
MEDIO DE LEVANTAMIENTO
Vehículo: Remolcado y levantamiento
02A

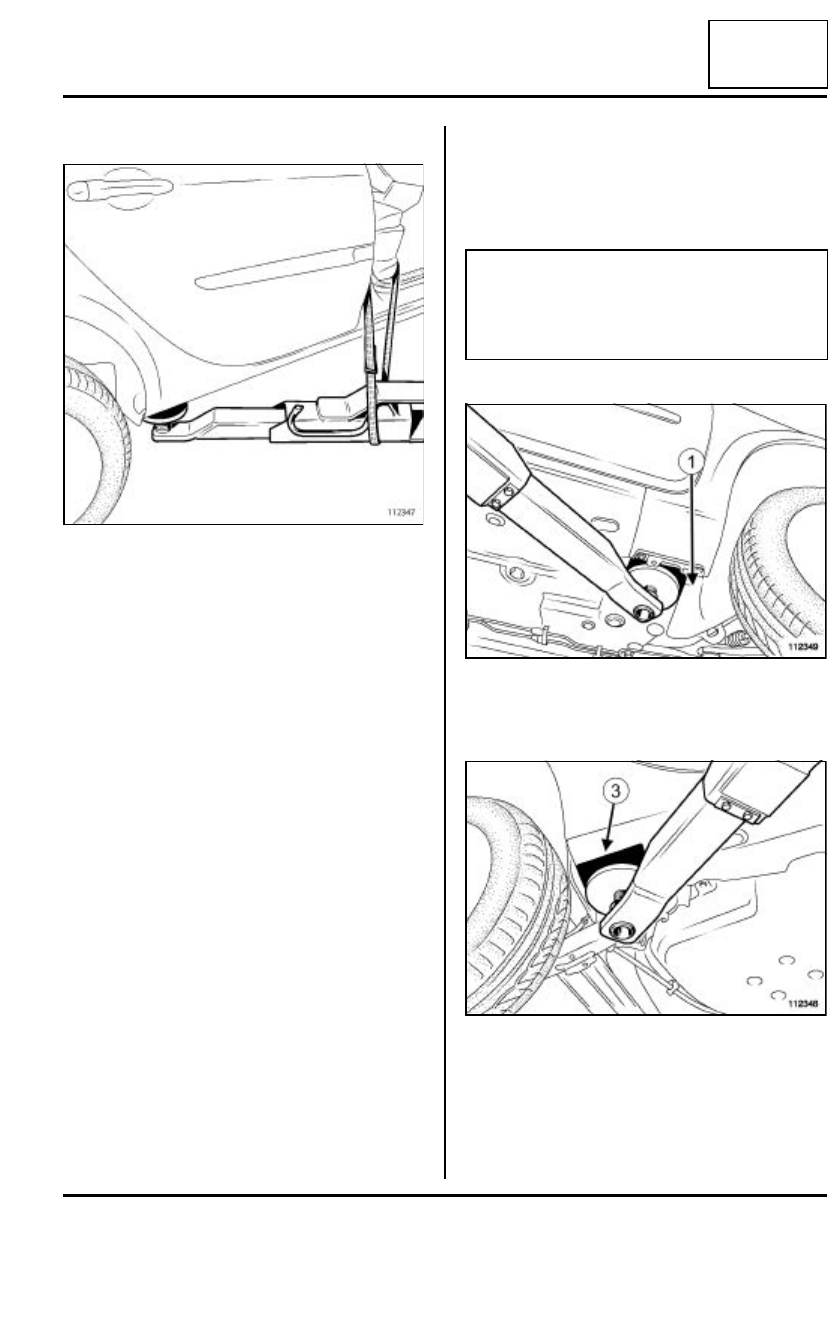

2 - Colocación de las correas
Colocación de las correas:
Por razones de seguridad, las correas deben estar en
perfecto estado, sustituirlas en caso de degradación.
Al colocar las correas, verificar el correcto posiciona-
miento de las protecciones (asientos y partes frágiles).
a - Basculamiento hacia adelante
Colocar la correa bajo el brazo trasero derecha del ele-
vador.
Pasar la correa por el interior del vehículo.
Pasar la correa bajo el brazo trasero izquierdo del ele-
vador.
Pasar la correa de nuevo por el interior del vehículo.
Apretar la correa.
b - Basculamiento hacia atrás
Colocar la correa bajo el brazo delantero derecho del
elevador.
Pasar la correa por el interior del vehículo.
Pasar la correa bajo el brazo delantero izquierdo del
elevador.
Pasar la correa de nuevo por el interior del vehículo.
Apretar la correa.

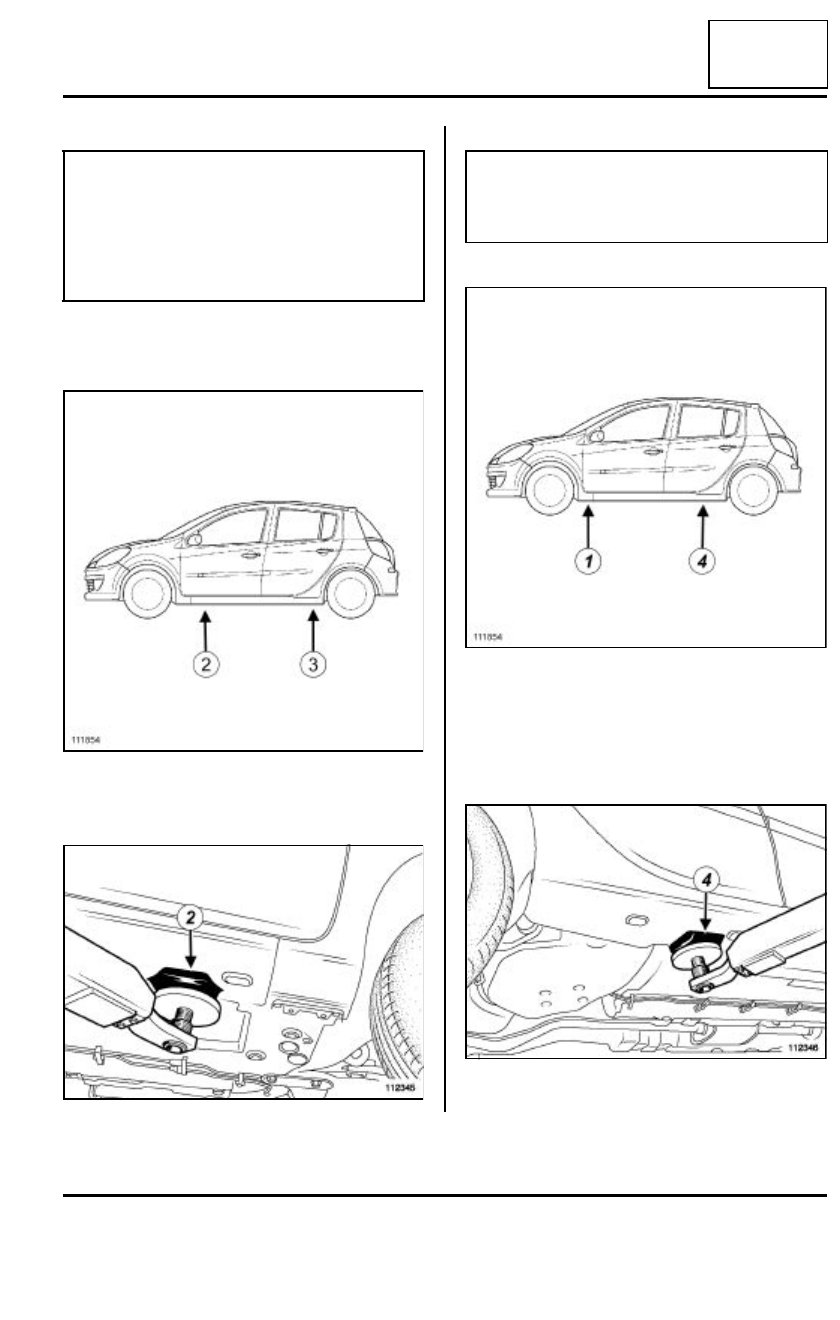

3 - Puntos de levantamiento autorizados
Para levantar el vehículo, posicionar los patines de los
brazos de levantamiento como se indica a continuación
teniendo la precaución de no dañar el extremo de la
aleta delantera y la parte inferior del bajo de carrocería.
Apoyos delanteros
Posicionar los brazos de levantamiento bajo los trave-
saños laterales (1).
Apoyos traseros
Posicionar los brazos de levantamiento bajo el extremo
de los cantos del bajo de carrocería (3).
112347
IMPORTANTE
Sólo los puntos de levantamiento descritos en este
capítulo permiten levantar el vehículo con total
seguridad. No levantar el vehículo tomando apoyo
en otros puntos que los descritos en este capítulo.
112349
112348
