ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-19

11

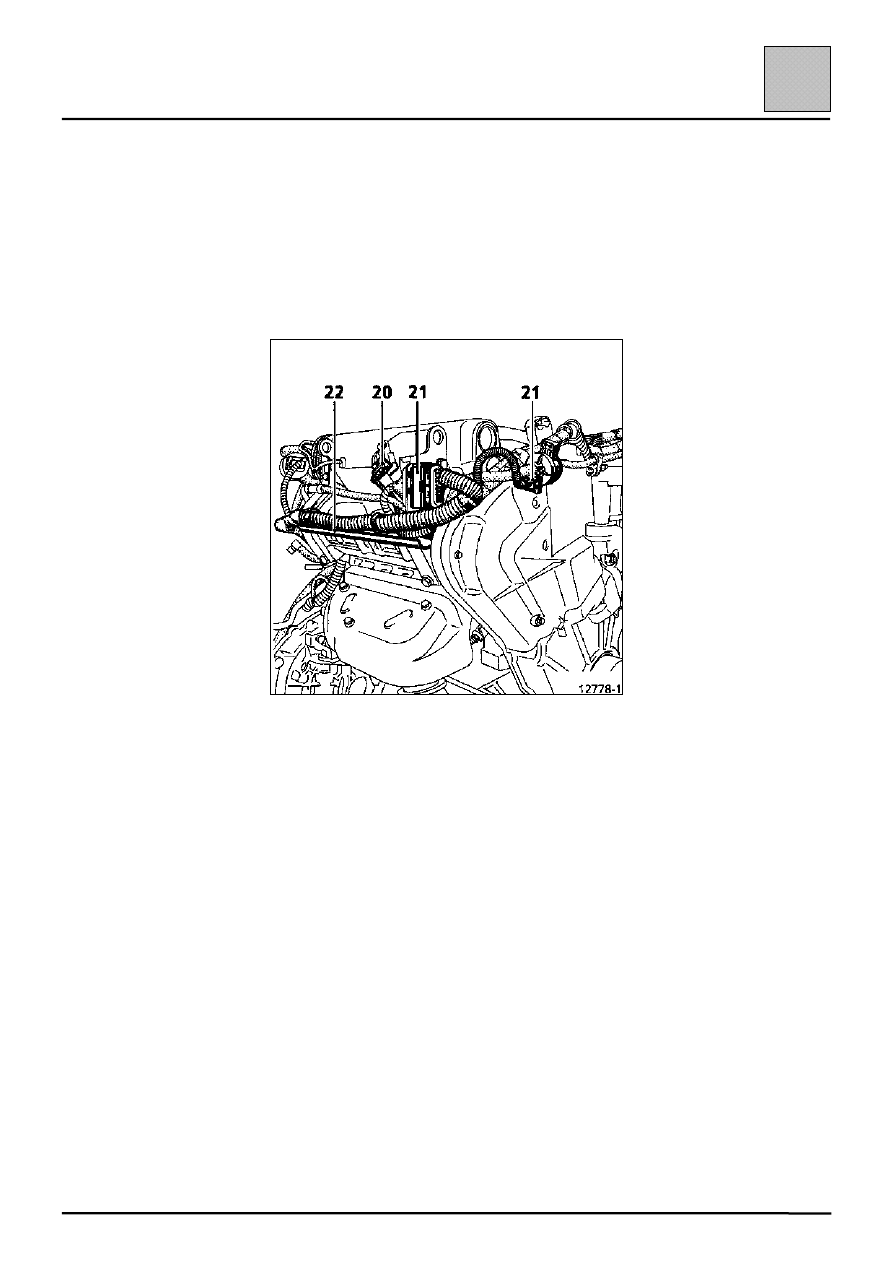

Снимите:
– разъем (20);
– верхние болты крепления задних подъемных

скоб;

– впускной коллектор;
– разъемы (21) и отсоедините гибкую

изолирующую трубку для проводов;

– кронштейн гибкой изолирующей трубки для

проводов (22);

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-20

11

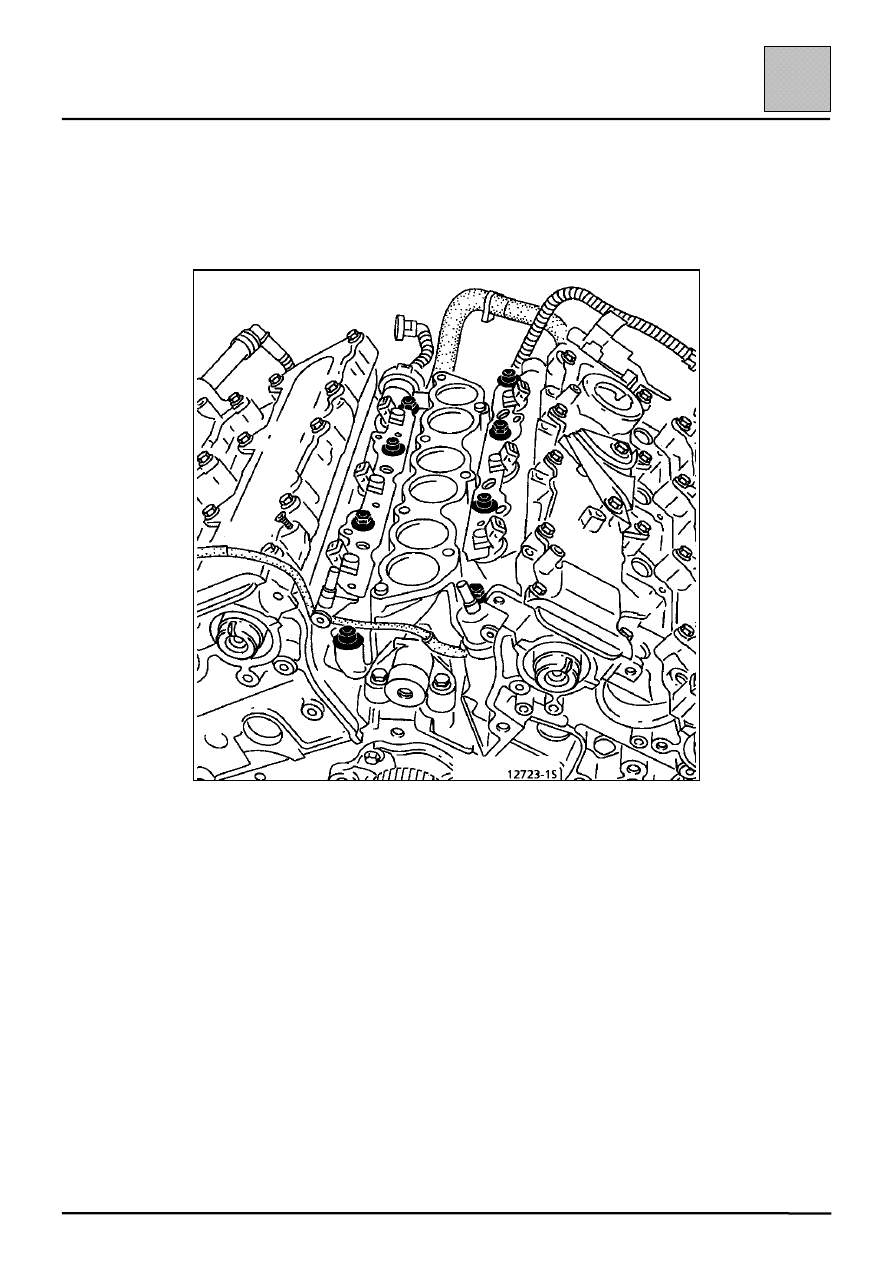

– кронштейн крепления гибкой изолирующей трубки высоковольтных

проводов свечей зажигания от задней головки блока цилиндров и
отведите провода в сторону;

– узел распределитель поступающего воздуха –

топливораспределительные рампы.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-21

11

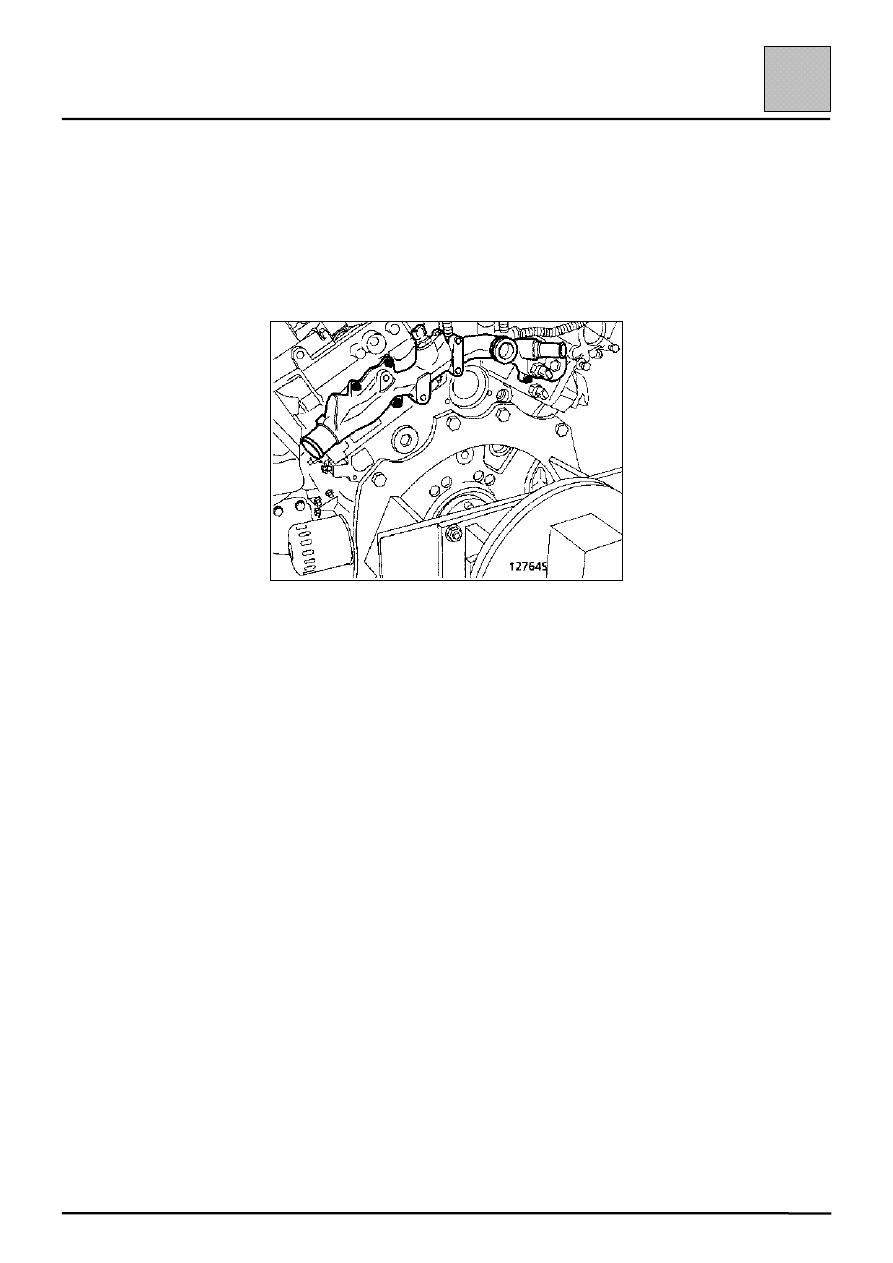

Снимите:
– передние подъемные скобы, а также болты

крепления направляющей трубки
маслоизмерительного щупа и трубопровода
гидроусилителя рулевого управления на
кожухе;

– крепления трубки системы охлаждения на

обеих головках блока цилиндров;

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-22

11

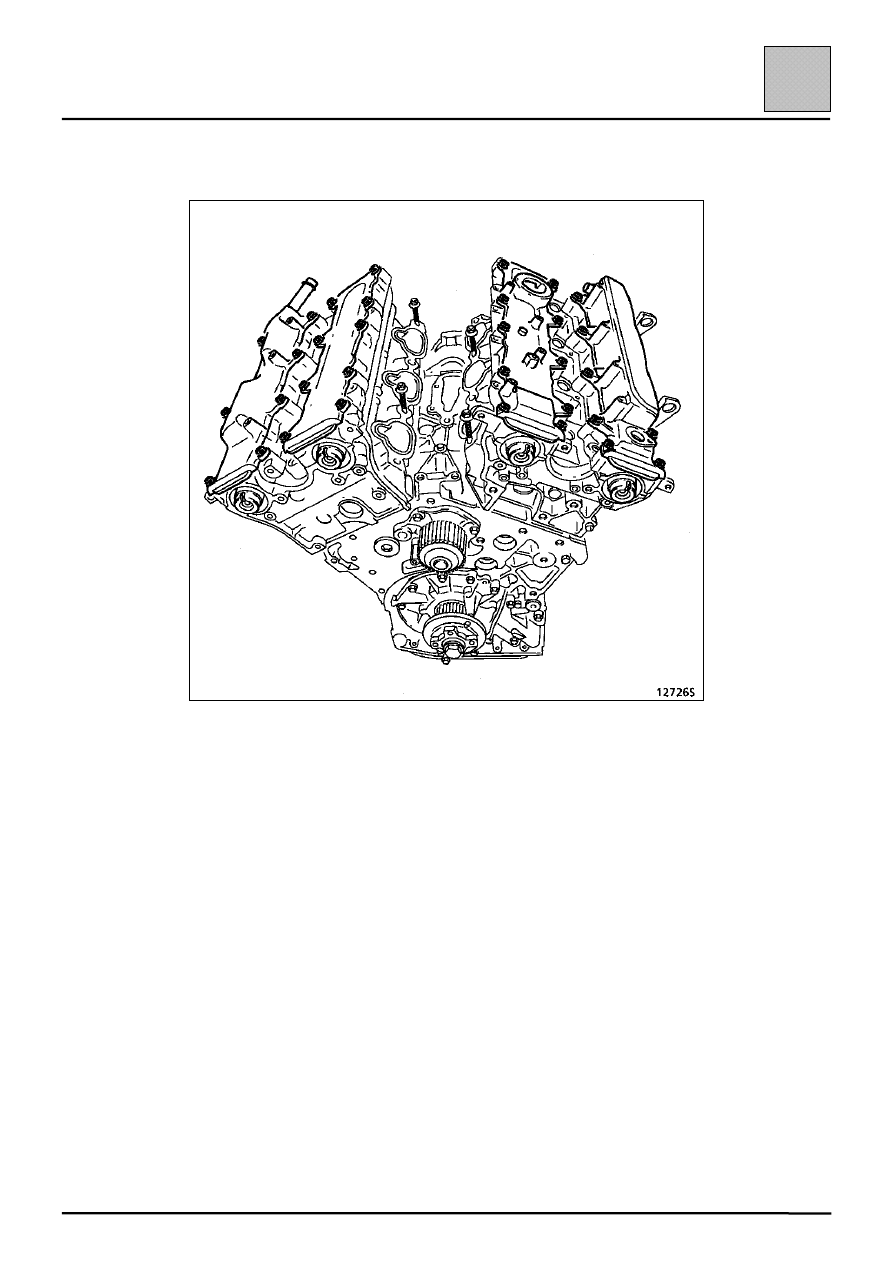

– крышки распределительных валов;

– болты крепления головок блока цилиндров;
– головки блока цилиндров.
