ТОПЛИВОВОЗДУШНАЯ СМЕСЬ

Крышка головки блока цилиндров

12

12-8

Крышка головки блока цилиндров

СНЯТИЕ

Для снятия крышки головки блока цилиндров
требуется снять впускной коллектор (см. раздел 12
"Топливовоздушная смесь - впускной
коллектор").

Снимите:
– катушки зажигания;
– четырнадцать болтов крепления крышки головки

блока цилиндров;

– крышку головки блока цилиндров, сместив ее к

аккумуляторной батарее;

– уплотнительные кольца стаканов под свечи

зажигания.

УСТАНОВКА

Замените прокладку на новую.

Нанесите герметик RHODORSEAL 5661 на опоры
(1) и (5) распределительного вала, а также вокруг
четырех задних крепежных отверстий крышки
головки блока цилиндров.

Установите четыре болта крышки головки блока и
затяните их от руки.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Катушки зажигания

0,7

Крышка головки блока цилиндров

1

ТОПЛИВОВОЗДУШНАЯ СМЕСЬ

Крышка головки блока цилиндров

12

12-9

Затяните болты моментом 1 даН.м, соблюдая
порядок затяжки болтов.

Установите новые уплотнительные кольца
стаканов под свечи зажигания при помощи втулки
диаметром 42 мм (втулка на 32, например).

ТОПЛИВОВОЗДУШНАЯ СМЕСЬ

Выпускной коллектор

12

12-10

Выпускной коллектор

СНЯТИЕ

Установите автомобиль на двухстоечный

подъемник.

Отсоедините аккумуляторную батарею, затем

снимите переднее правое колесо.

Снимите защиту поддона картера двигателя.

Снимите передний правый приводной вал. Для

этого:

– Разъедините разъем датчика АБС.
– снимите удерживающую лапку провода АБС.
– Снимите суппорт тормозного механизма, затем

закрепите его в колесной арке.

– Разъедините шаровый шарнир наконечника

рулевой тяги.

– Отверните болт нижнего шарового шарнира.
– Отверните болты нижнего конца амортизатора.
– Снимите приводной вал.

Отсоедините сначала верхний, а затем нижний
кислородные датчики.

Снимите:
– верхний кислородный датчик;
– гайки крепления приемной трубы системы

выпуска ОГ, затем отсоедините и снимите
каталитический нейтрализатор;

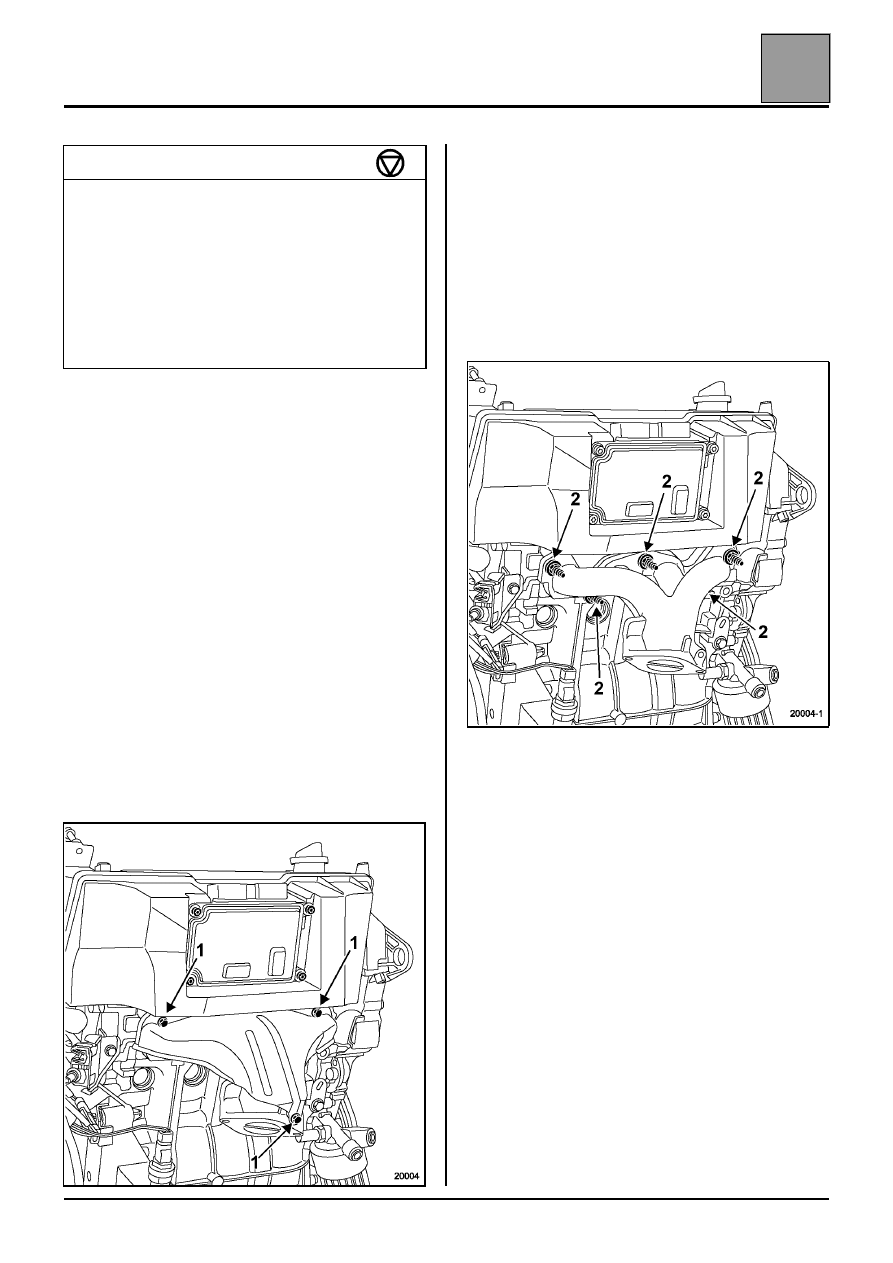

– отверните три болта крепления (1) тепловой

защиты, затем отсоедините ее;

– отверните пять гаек крепления (2) выпускного

коллектора с помощью ключа, просунутого через
подмоторную раму и кузов;

– коллектор.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайка крепления коллектора

2,5

Шпилька крепления коллектора
(Loctite FRENETANCH)

1,2

Болт крепления тепловой защиты

1,5

Шпилька крепления приемной
трубы системы выпуска ОГ

1,2

Гайка крепления приемной трубы
системы выпуска ОГ

2,5

Кислородный датчик

4,4

±

 0,7

ТОПЛИВОВОЗДУШНАЯ СМЕСЬ

Выпускной коллектор

12

12-11

УСТАНОВКА

Замените прокладку коллектора и приемной трубы
системы выпуска ОГ.

Установите коллектор, затем затяните крепежные
гайки с соблюдением момента и порядка затяжки.

Другие операции установки производятся в
порядке, обратном снятию.
