PUENTE TRASERO

Puente

26A

26A-3

Puente

EXTRACCIÓN

Colocar el vehículo sobre borriquetas.

Desconectar la batería.

Vaciar:
– los bujes de ruedas,
– el puente.

Extracción:
– las ruedas traseras,
– los tornillos de unión de la transmisión longitudinal

marcando su posición respecto a la brida de entrada.

Desacoplar la transmisión longitudinal del puente.

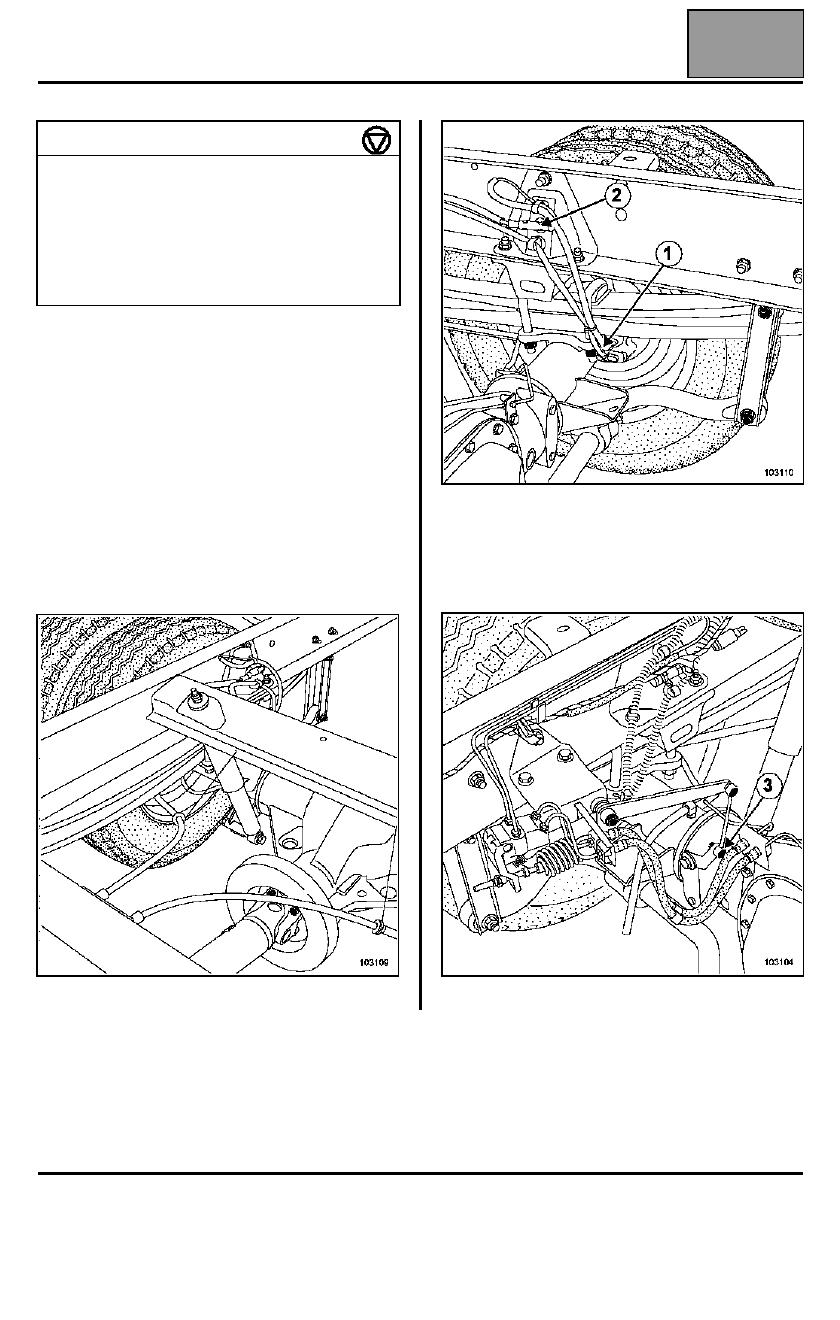

Desconectar:
– los conectores (1) de desgaste de pastillas de frenos

izquierda y derecha,

– los conectores (2) de los captadores de ruedas

izquierda y derecha.

Desgrapar la bieleta (3) del compensador del puente.

Pares de apriete

tornillos de transmisión longitudinal

10 daN.m

tuercas de ruedas

36 daN.m

tornillos de la barra estabilizadora

9,8 daN.m

tornillo inferior de suspensión

3,5 daN.m

tuercas de puente

26 daN.m

PUENTE TRASERO

Puente

26A

26A-4

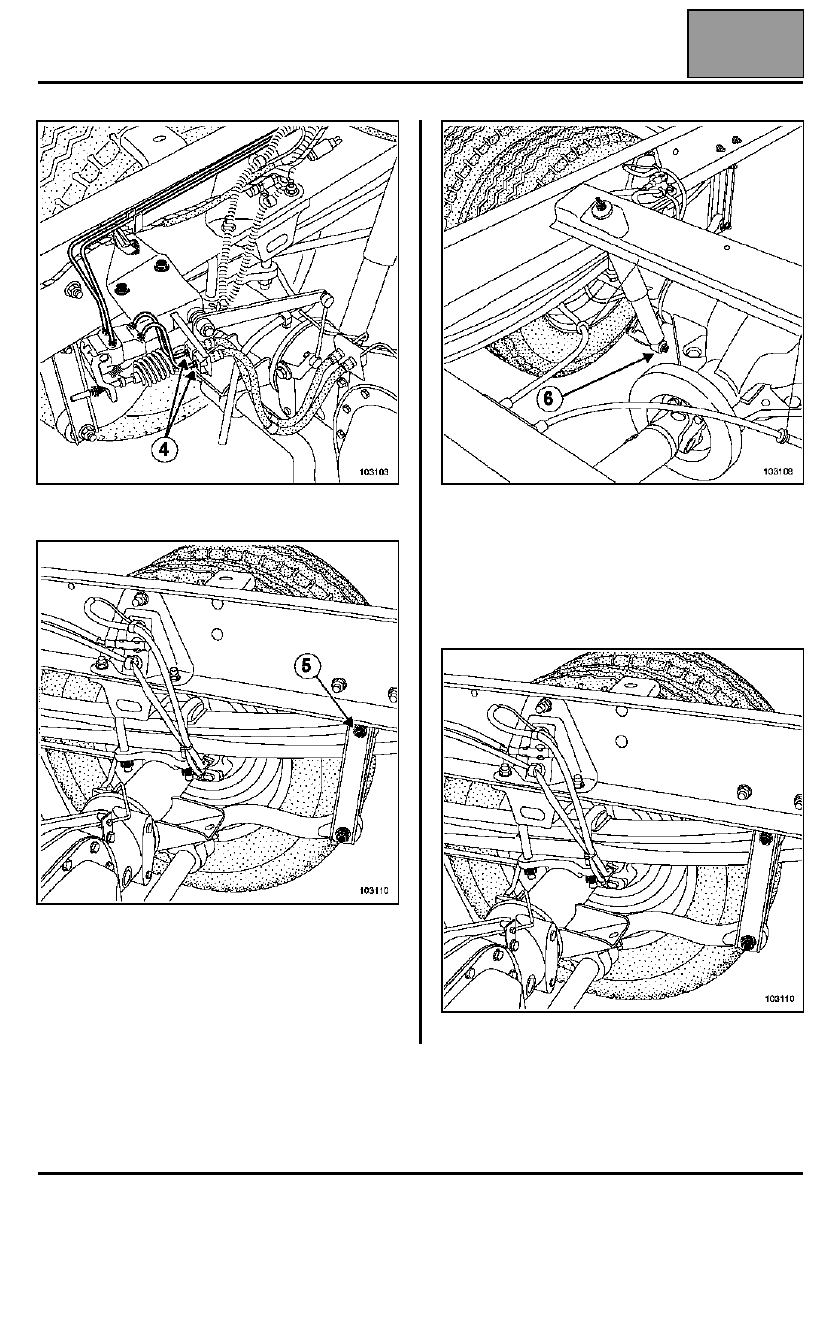

Extraer los racores (4) de los flexibles de freno.

Desconectar los cables del freno de mano.

Extraer las fijaciones superiores (5) de la barra de
reenvío de la barra estabilizadora.

Extraer las fijaciones inferiores (6) de los
amortiguadores.

Posicionar el carro motor (Mot. 1390) debajo del
puente.

Extraer las fijaciones del puente.

Extraer el puente.

PUENTE TRASERO

Puente

26A

26A-5

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Efectuar:
– el llenado de aceite del puente,
– el llenado de aceite de los bujes de la rueda,
– el reglaje y el control del freno de mano,
– el llenado y la purga del circuito de frenado.

TRANSMISIÓN

Transmisión longitudinal

29A

29A-1

129A

TRANSMISIÓN

Transmisión longitudinal

OBSERVACIÓN

La transmisión longitudinal es sensible al equilibrado.
En consecuencia, no se autoriza ninguna reparación.

La transmisión longitudinal se divide en dos partes.

Proceder a la sustitución sistemática del conjunto de
la transmisión.

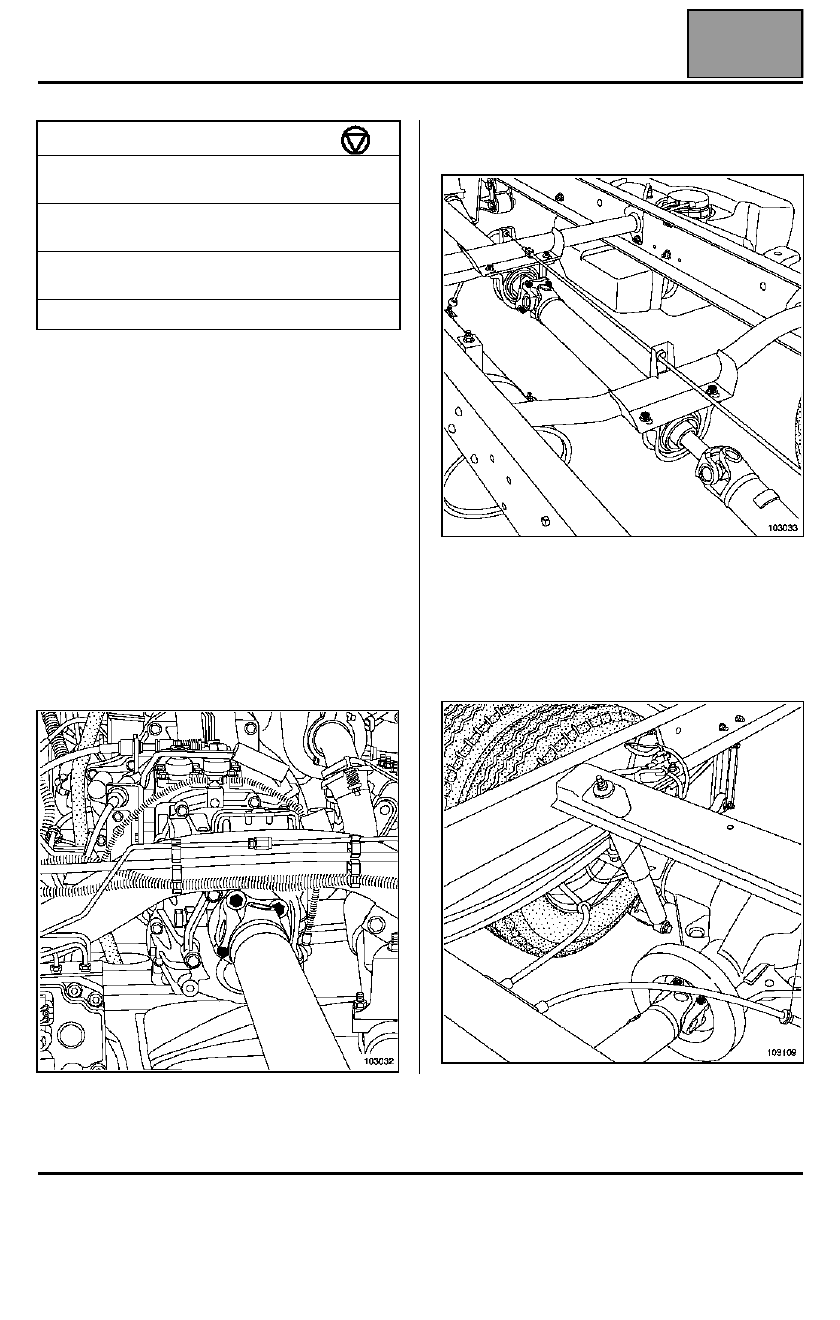

EXTRACCIÓN

Marcar la posición de las fijaciones de los apoyos de
la transmisión respecto a la carrocería con un toque
de pintura.

Desacoplar la transmisión de la caja de velocidades.

Desacoplar la primera parte de la transmisión de la
segunda.

Quitar los tornillos de fijación de los apoyos de la
transmisión longitudinal.

Extraer la primera parte de la transmisión longitudinal.

Desacoplar la segunda parte de la transmisión
longitudinal del puente.

Pares de apriete

tornillos sobre brida de salida de caja
de velocidades

10 daN.m

tornillos sobre brida de entrada de
puente

10 daN.m

tornillos sobre brida de las
transmisiones

10 daN.m

tornillos de fijación del apoyo

6,4 daN.m
