Renault Trafic II. Manual - parte 292

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos multiplexado

83

83-32

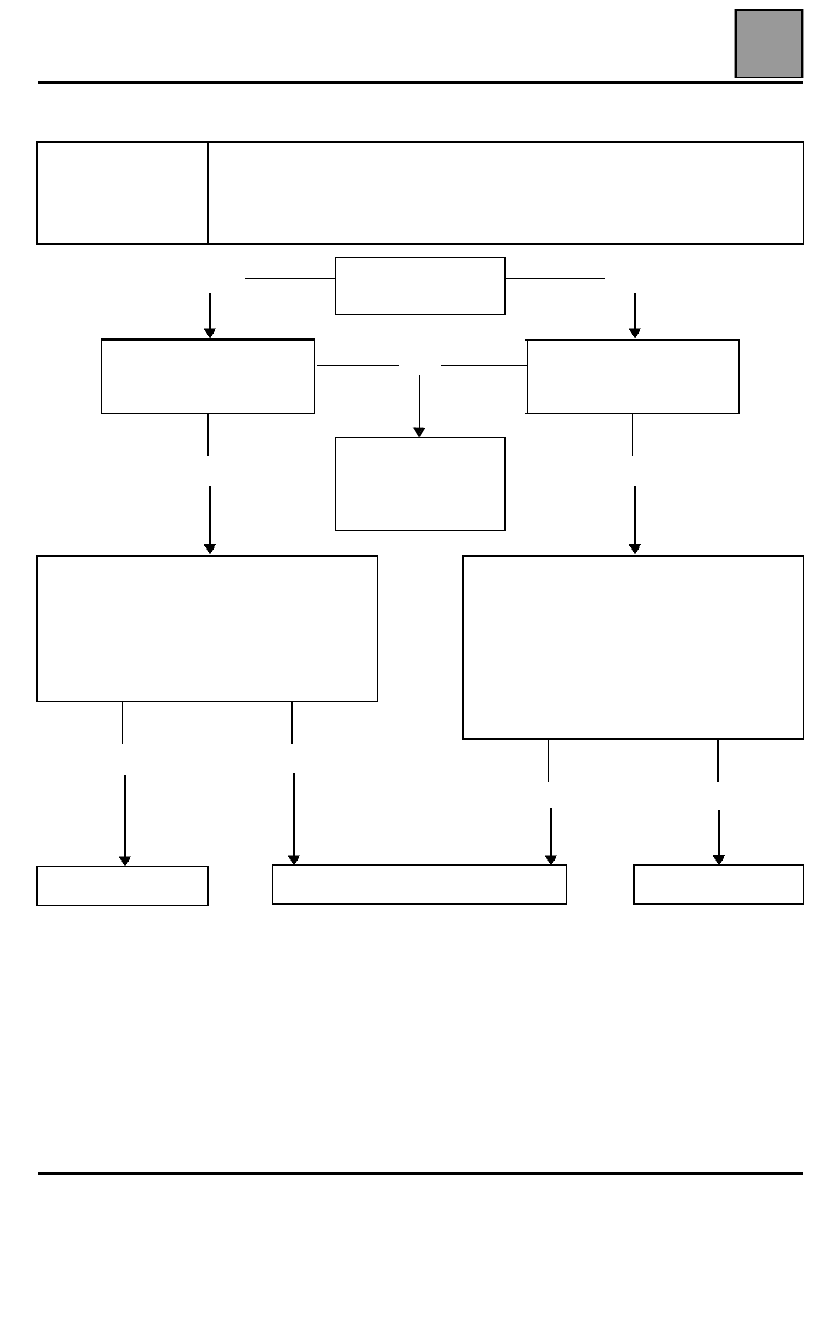

DIAGNÓSTICO - ÁRBOL DE LOCALIZACIÓN DE AVERÍAS

ALP 19

Testigo de las luces de cruce permanece encendido o apagado

Encendido

¿Las luces de cruce
exteriores permanecen
encendidas?

no

Desconectar los conectores del cuadro de
instrumentos y verificar la ausencia de
tensión en la línea de mando del testigo de
las luces de cruce:

vía 8

del conector de 30 vías

¿Es correcto?

no

SÍ

¿El testigo
permanece?

SÍ

Consultar el
diagnóstico
Unidad Central del
Habitáculo

  Apagado

¿Las luces de cruce
exteriores permanecen
apagadas?

no

Desconectar los conectores del cuadro de
instrumentos y verificar la continuidad entre
la Unidad Central del Habitáculo y la línea de
mando del testigo de las luces de cruce:

vía 9

conector de 30 vías hacia vía 11

conector de 40 vías negro de la UCH

¿Es correcto?

SÍ

no

Reparar

Sustituir el cuadro de instrumentos

Reparar

Tdb.X83.1.0

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos multiplexado

83

83-33

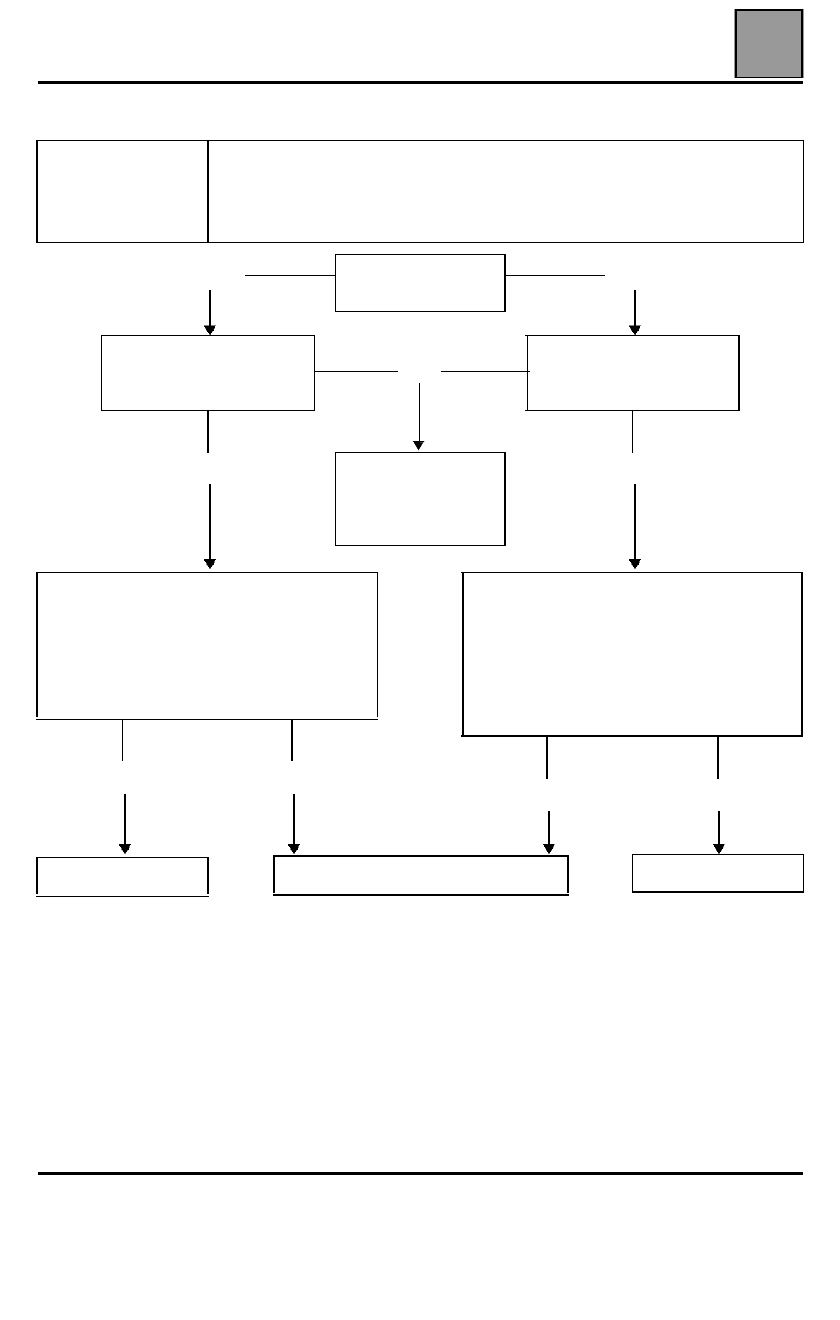

DIAGNÓSTICO - ÁRBOL DE LOCALIZACIÓN DE AVERÍAS

ALP 20

Testigo de luces delanteras antiniebla permanece encendido o

apagado

Encendido

¿Las luces delanteras de
niebla permanecen
encendidas?

no

Desconectar los conectores del cuadro de
instrumentos y verificar la ausencia de
tensión en la línea de mando del testigo de
luces delanteras antiniebla:

vía 12

conector de 30 vías

¿Es correcto?

no

SÍ

¿El testigo
permanece?

SÍ

Consultar el
diagnóstico
Unidad Central del
Habitáculo

  Apagado

¿Las luces delanteras de
niebla permanecen
apagadas?

no

Desconectar los conectores del cuadro de
instrumentos y verificar la continuidad entre
la Unidad Central del Habitáculo y la línea de
mando del testigo de luces delanteras
antiniebla:

vía 12

conector de 30 vías hacia la vía A5

del relé de luces delanteras antiniebla.

¿Es correcto?

SÍ

no

Reparar

Sustituir el cuadro de instrumentos

Reparar

Tdb.X83.1.0

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos multiplexado

83

DIAGNÓSTICO - ÁRBOL DE LOCALIZACIÓN DE AVERÍAS

ALP 21

Testigo de la luz trasera de niebla permanece encendido o

apagado

Encendido

¿La luz trasera de niebla
permanece encendida?

no

Desconectar los conectores del cuadro de
instrumentos y verificar la ausencia de
tensión en la línea de mando del testigo luz
trasera de niebla:

vía 11

del conector de 30 vías

¿Es correcto?

no

SÍ

¿El testigo
permanece?

SÍ

Consultar el
diagnóstico
Unidad Central del
Habitáculo

  Apagado

¿La luz trasera de niebla
permanece apagada?

no

Desconectar los conectores del cuadro de
instrumentos y verificar la continuidad entre
la Unidad Central del Habitáculo y la línea de
mando del testigo luz trasera de niebla:

vía 11

conector de 30 vías hacia el fusible de

la luz trasera de niebla.

¿Es correcto?

SÍ

no

Reparar

Sustituir el cuadro de instrumentos

Reparar

Tdb.X83.1.0

83-34

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos multiplexado

83

83-35

DIAGNÓSTICO - ÁRBOL DE LOCALIZACIÓN DE AVERÍAS

ALP 22

Testigo del cinturón no bloqueado permanece encendido

Desconectar el conector del contactor del
cinturón en el pedúnculo equipado con la línea
de mando del testigo.

¿El testigo sigue aún encendido?

SÍ

Desconectar los conectores del cuadro de
instrumentos y verificar el aislamiento a masa
de la línea de mando del testigo cinturón no
abrochado.

¿Es correcto?

SÍ

no

no

Sustituir el cuadro de

instrumentos.

Sustituir el contactor
del pedúnculo del
cinturón.

Reparar.

Tdb.X83.1.0
