GENERALIDADES

Designación de las piezas (despiece)

40

GENERALIDADES

Designación de las piezas (despiece)

40

40-24

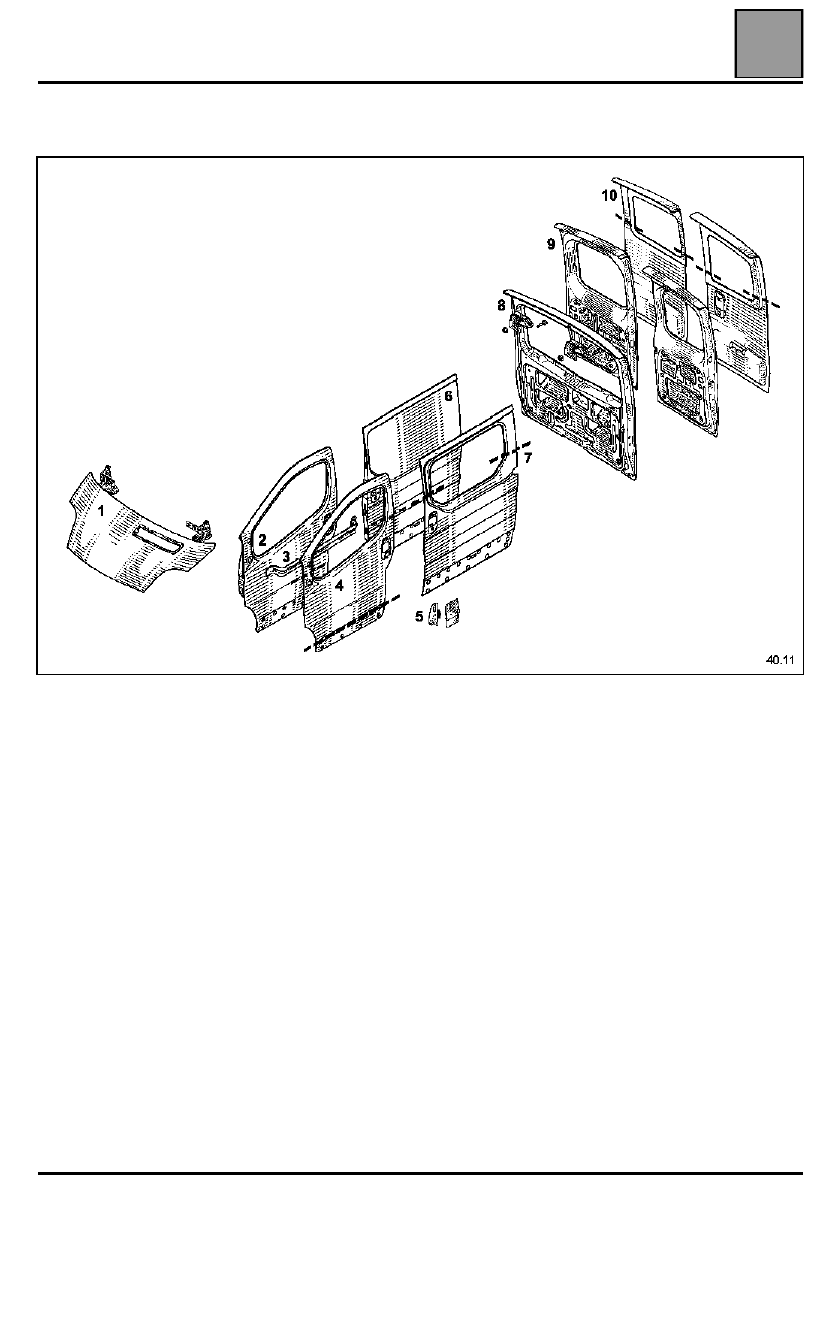

ESTRUCTURA DE ABRIENTES

1
2
3
4
5
6
7
8
9

10

Capot delantero (48 A)
Puerta lateral delantera (47 A)
Tensor de panel de puerta lateral delantera (47 C)
Panel de puerta lateral delantera (48 A)
Tapa de carburante (47 D)
Puerta lateral deslizante (47 E)
Panel de puerta lateral deslizante (47 F)
Portón (48 A)
Puerta trasera de carga (48 C)
Panel de puerta trasera de carga (48 D)

GENERALIDADES

Juegos de los abrientes

40

GENERALIDADES

Juegos de los abrientes

40

40-25

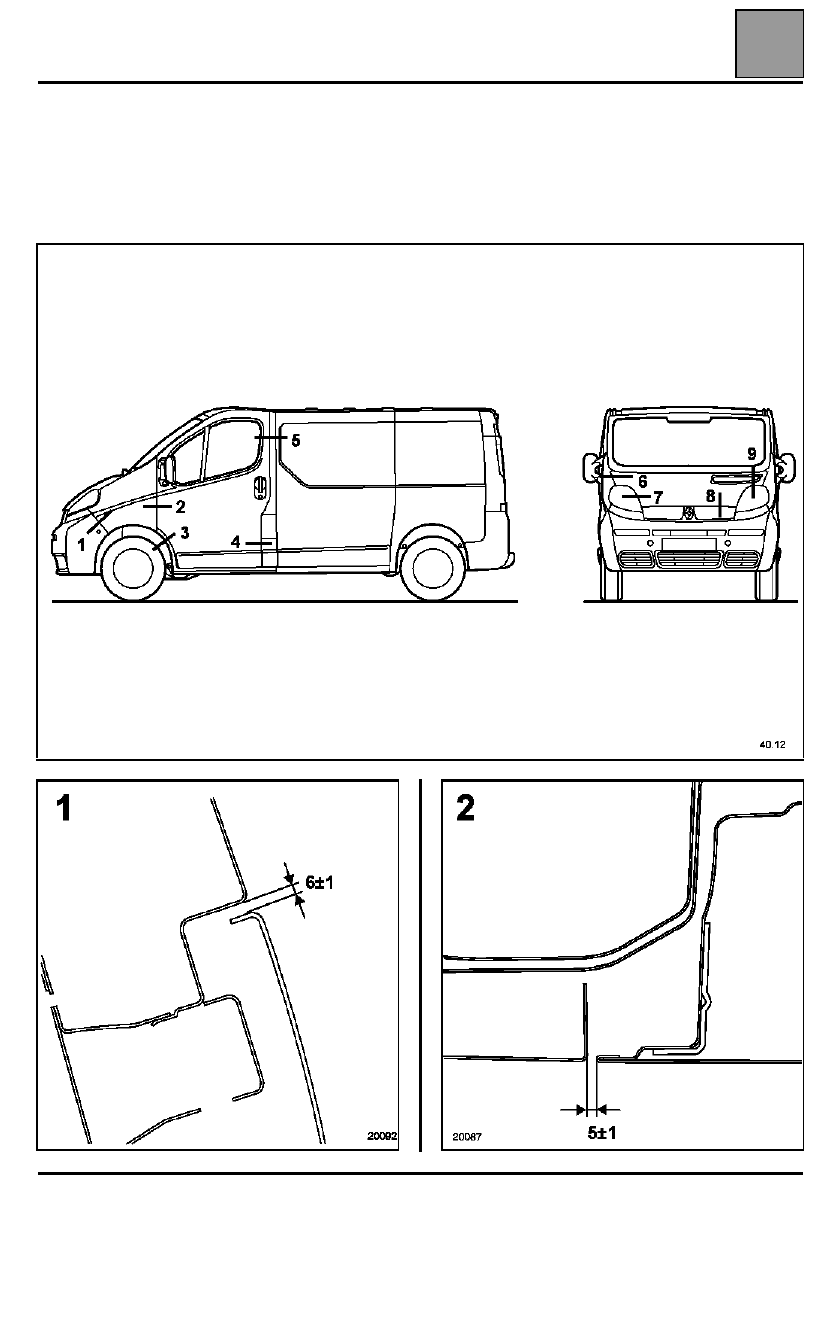

Juegos de los abrientes

IMPORTANTE:
Los valores de los juegos se dan a título informativo con tolerancias.
En un reglaje, es indispensable respetar prioritariamente ciertas reglas:

– asegurar una simetría respecto al lado opuesto,
– asegurar un hueco y un enrasado regular,
– controlar el correcto funcionamiento del abriente, la estanquidad al aire y al agua.

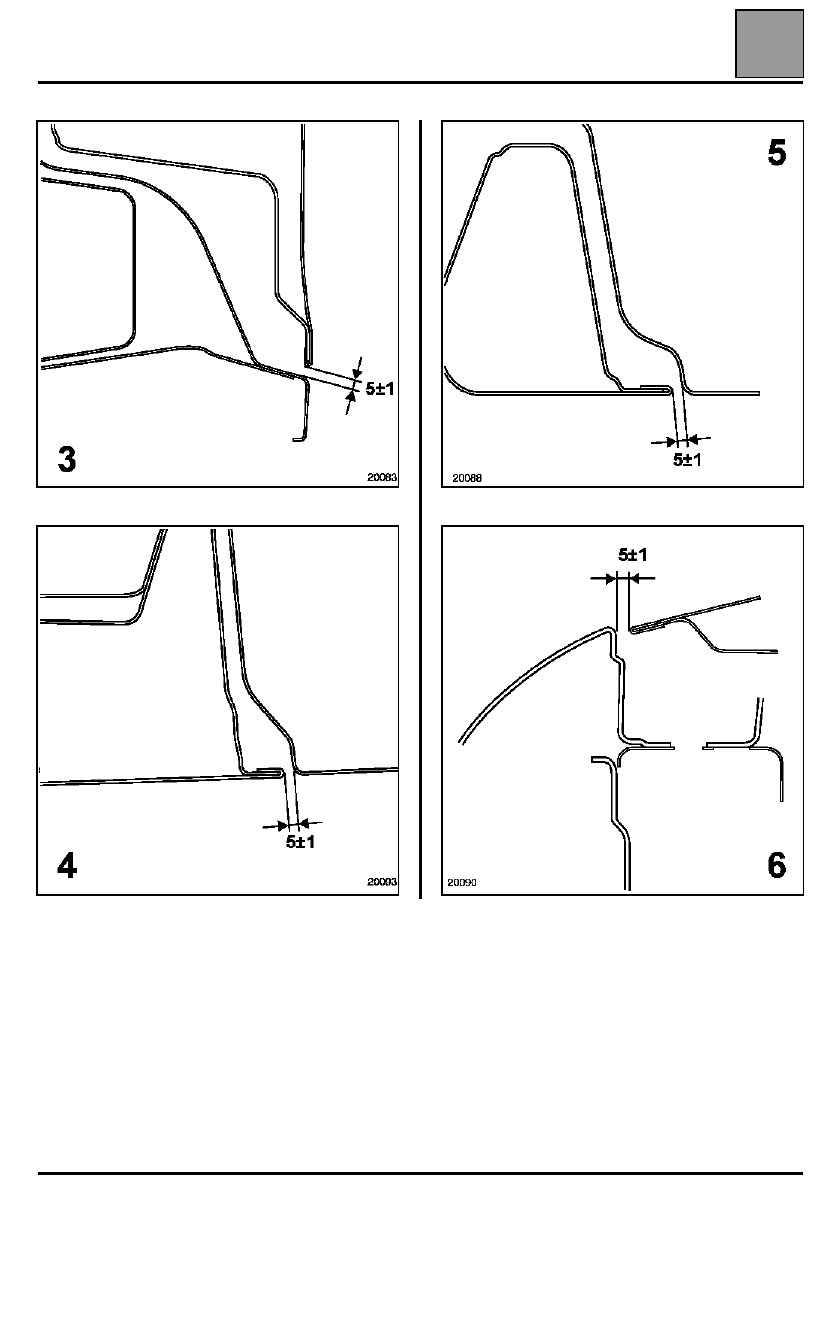

GENERALIDADES

Juegos de los abrientes

40

GENERALIDADES

Juegos de los abrientes

40

40-26

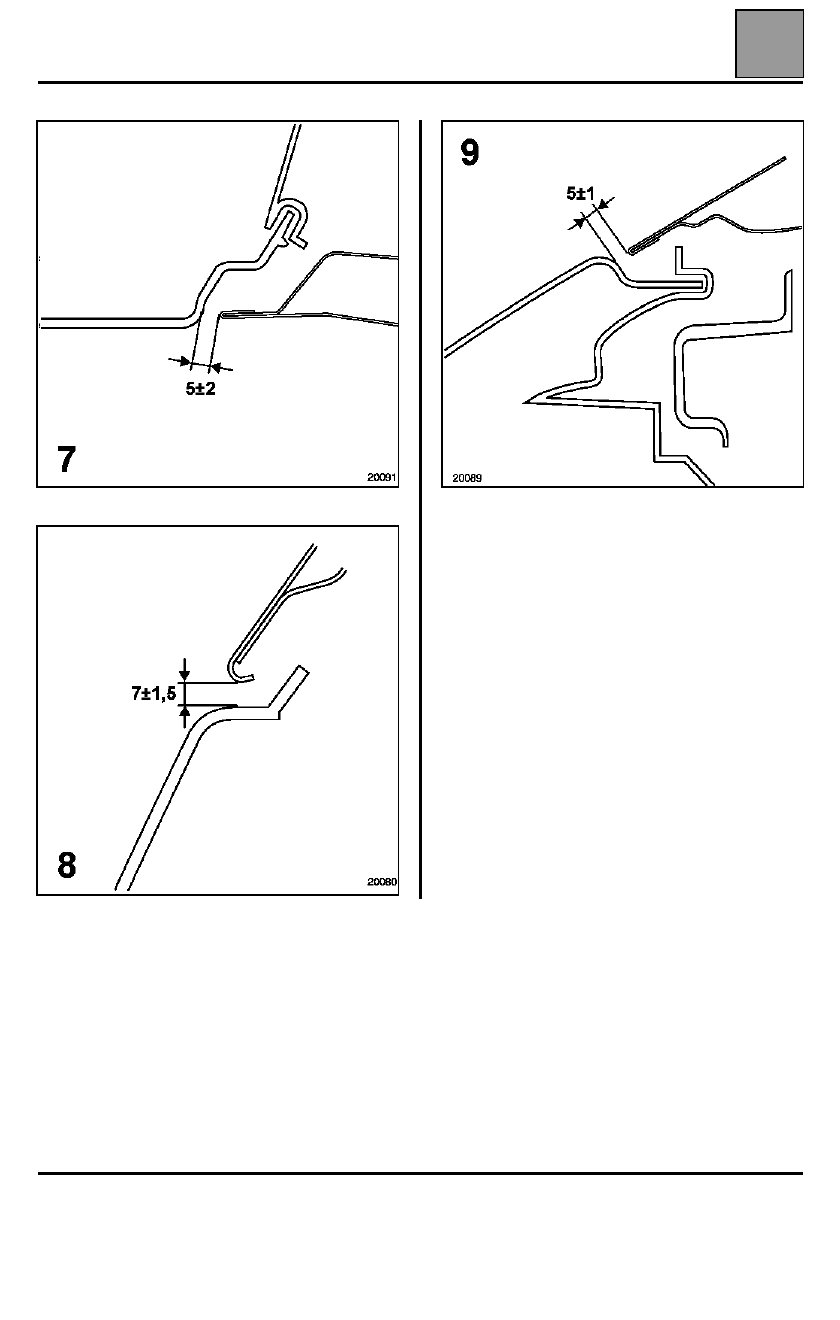

GENERALIDADES

Juegos de los abrientes

40

GENERALIDADES

Juegos de los abrientes

40

40-27
