GENERALIDADES

Designación de las piezas (despiece)

40

GENERALIDADES

Designación de las piezas (despiece)

40

Designación de las piezas (despiece)

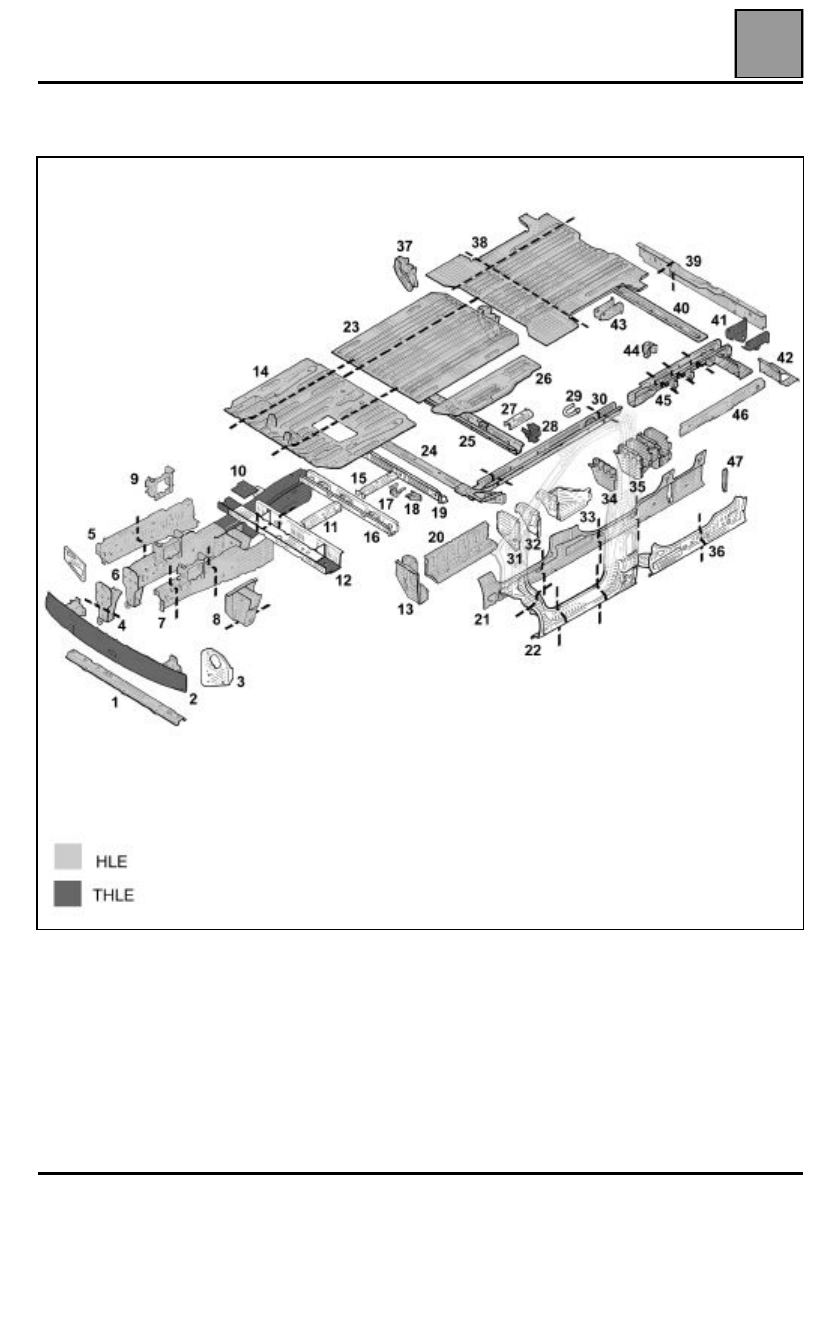

ESTRUCTURA INFERIOR

NOTA

: todas las chapas deberán ser sometidas a un electrozincado de las zonas separadas.

Alto Límite Elástico

Muy Alto Límite Elástico

40-20

GENERALIDADES

Designación de las piezas (despiece)

40

GENERALIDADES

Designación de las piezas (despiece)

40

40-21

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

Travesaño soporte radiador (41 B)
Travesaño inferior extremo delantero (41 A)
Travesaño lateral extremo delantero (41 D)
Soporte del travesaño del radiador (41 C)
Cierre del larguero delantero parte delantera (41 F)
Larguero delantero (41 G)
Larguero delantero parte delantera (41 E)
Soporte trasero de la cuna delantera (41 I)
Refuerzo del soporte del motor (41 H)
Refuerzo trasero del larguero delantero parte delantera (41 J)
Tensor del piso cabina (41 X)
Travesaño delantero del piso cabina (41 W)
Apoyo gato delantero (41 O)
Piso cabina (41 V)
Refuerzo de fijación del asiento delantero (41 Z)
Travesaño delantero bajo el asiento delantero (41 Y)
Freno de funda (41 AF)
Refuerzo de fijación de la palanca del freno de mano (41 AE)
Forro del travesaño delantero del piso trasero (41 AD)
Peldaño lateral delantero (41 P)
Cierre del bajo de carrocería (41 M)
Bajos de carrocería de cabina (41 K)
Piso trasero parte delantera (41 AB)
Travesaño delantero del piso trasero parte delantera (41 AC)
Travesaño medio del piso trasero (41 AK)
Peldaño lateral trasero (41 AA)
Refuerzo longitudinal de fijación del asiento trasero (41 AJ)
Riostra del travesaño medio del piso trasero (41 AL)
Soporte de fijación del escape (41 AH)
Larguero trasero parte delantera (41 AG)
Cierre trasero de peldaño lateral delantero (41 Q)
Refuerzo de cierre del bajo de carrocería (41 R)
Cajetín de raíl (41 S)
Travesaño lateral del piso trasero (41 T)
Cajetín delantero de fijación del tren trasero (41 U)
Bajos de carrocería bajo puerta lateral trasera (41 L)
Amarre del tirante lateral del tren trasero (41 AI)
Piso trasero parte trasera (41 AS)
Travesaño inferior extremo trasero (41 AU)
Travesaño trasero del piso trasero (41 AR)
Anilla de remolcado trasera (41 AP)
Cierre lateral del travesaño inferior extremo trasero (41 AT)
Amarre del amortiguador trasero (41 AQ)
Riostra de fijación del asiento trasero (41 AM)
Larguero trasero (41 AN)
Refuerzo longitudinal del piso trasero (41 AO)
Cierre trasero del bajo de carrocería (41 N)

GENERALIDADES

Designación de las piezas (despiece)

40

GENERALIDADES

Designación de las piezas (despiece)

40

40-22

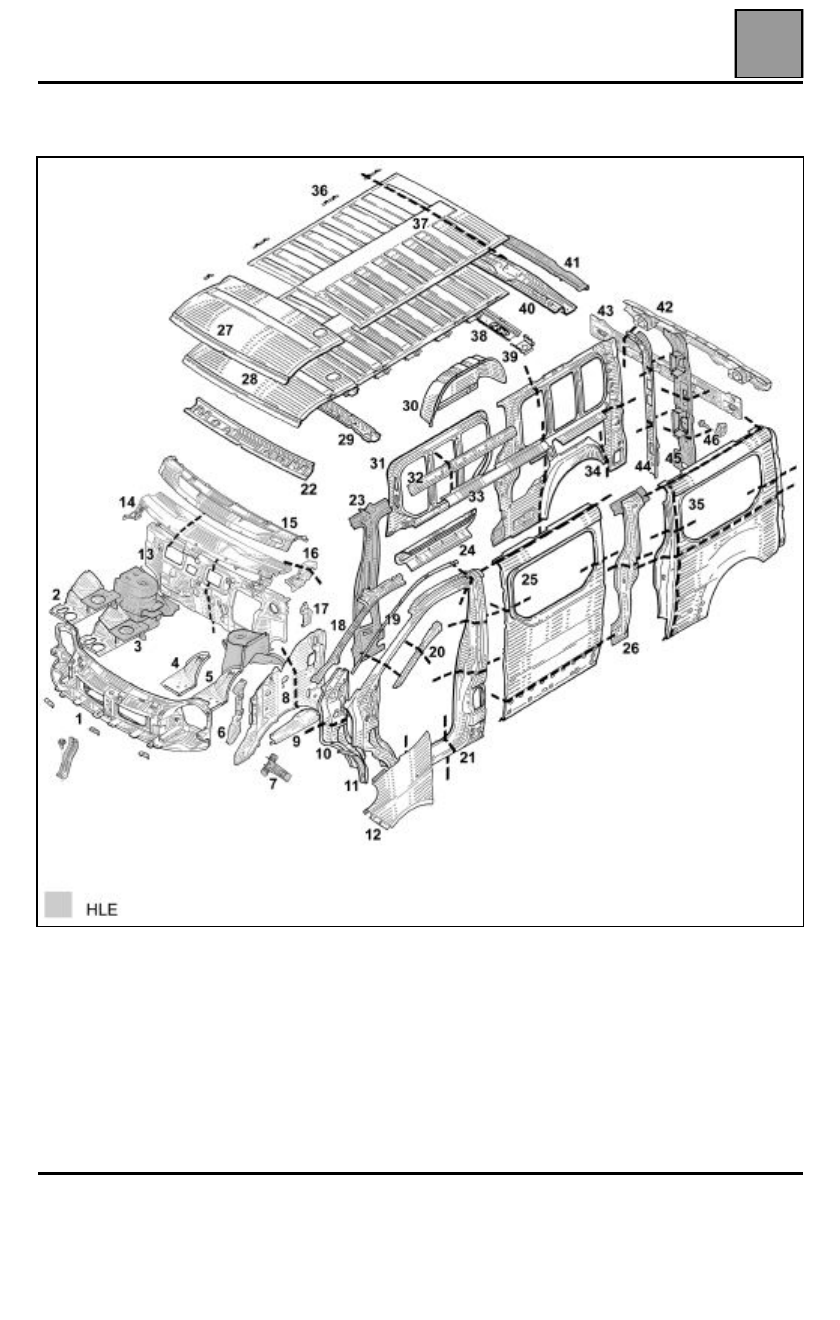

ESTRUCTURA SUPERIOR

Alto Límite Eléctrico

GENERALIDADES

Designación de las piezas (despiece)

40

GENERALIDADES

Designación de las piezas (despiece)

40

40-23

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46

Frente delantero (42 C)
Paso de rueda delantero derecho parte delantera (42 I)
Paso de rueda delantero derecho (42 J)
Paso de rueda delantero izquierdo parte delantera (42 I)
Paso de rueda delantero izquierdo (42 J)
Soporte lateral de frente delantero (42 D)
Soporte de fijación inferior de la aleta delantera (42 B)
Costado de alero (42 F)
Refuerzo superior del costado de alero (42 E)
Refuerzo del pie delantero de cabina (43 C)
Cierre de pie delantero de cabina (43 B)
Aleta delantera (42 A)
Salpicadero (42 M)
Travesaño inferior de vano (42 K)
Refuerzo del travesaño inferior de vano (42 L)
Soporte de compás del capot (42 G)
Soporte de mando de apertura del capot (42 H)
Forro del montante de vano (43 D)
Soporte de la junta de doble estanquidad (43 A)
Refuerzo de forro del montante de vano (43 E)
Costado de cabina (43 I)
Travesaño delantero del techo de cabina (45 E)
Forro del pie trasero de cabina (43 H)
Forro inferior de panel lateral parte delantera (44 C)
Panel lateral trasero parte delantera (44 A)
Pie medio trasero (44 E)
Techo de cabina (45 A)
Techo (45 B)
Travesaño trasero del techo de cabina (45 F)
Paso de rueda trasero interior (44 I)
Forro superior de panel lateral parte delantera (44 B)
Forro de viga trasera (44 H)
Viga trasera (44 G)
Forro de panel lateral trasero parte trasera (44 F)
Panel lateral trasero parte trasera (44 D)
Puente travesaño de fijación de la baca (45 D)
Techo trasero parte trasera (45 C)
Travesaño central del techo (45 G)
Vierteaguas de panel lateral trasero (45 H)
Forro del travesaño trasero del techo (45 J)
Travesaño trasero del techo trasero (45 I)
Travesaño soporte paragolpes trasero (44 N)
Faldón trasero (44 M)
Vierteaguas de panel lateral trasero parte trasera (44 K)
Pie trasero (44 J)
Rótula de equilibrador (44 L)
