P  -  FIJACIÓN DEL MOTOR

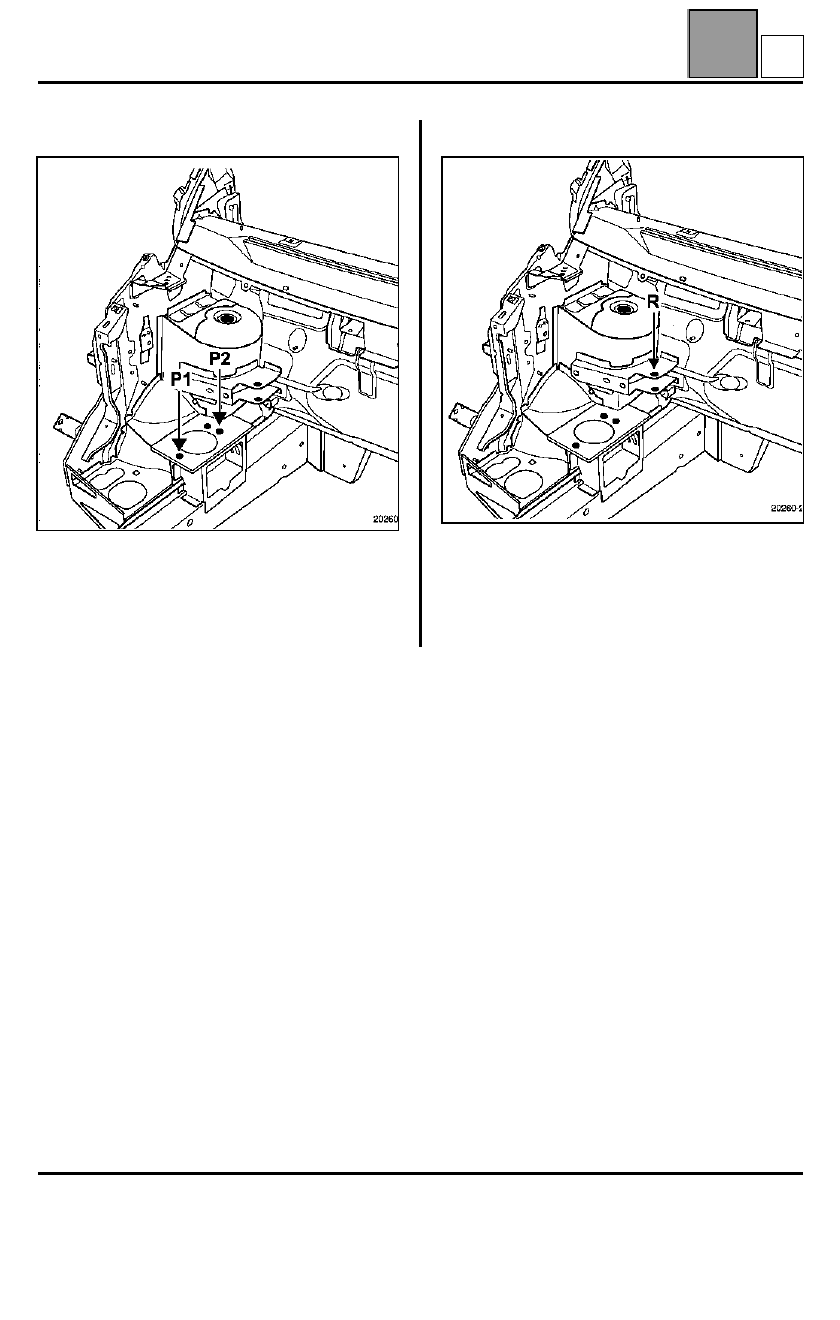

El calibre se posiciona encima del apoyo del motor, se
centra en los orificios de fijación del patín.

Hay que utilizarlo con la mecánica extraída para la
sustitución de un semibloque delantero.

R  -  FIJACIÓN TIRANTE MOTOR

El calibre se coloca en la pinza del tirante, se fija en
lugar de éste.

Hay que utilizarlo para restaurar la referencia
geométrica de la pinza del tirante.

20260-2

20260-2

B

PINTURA

Protección de los cuerpos huecos

04

104

PINTURA

Protección de los cuerpos huecos

Los cuerpos huecos de la estructura de este vehículo
están protegidos en fábrica con una cera inyectada en
caliente. Para garantizar una protección equivalente
tras la reparación, será necesario inyectar

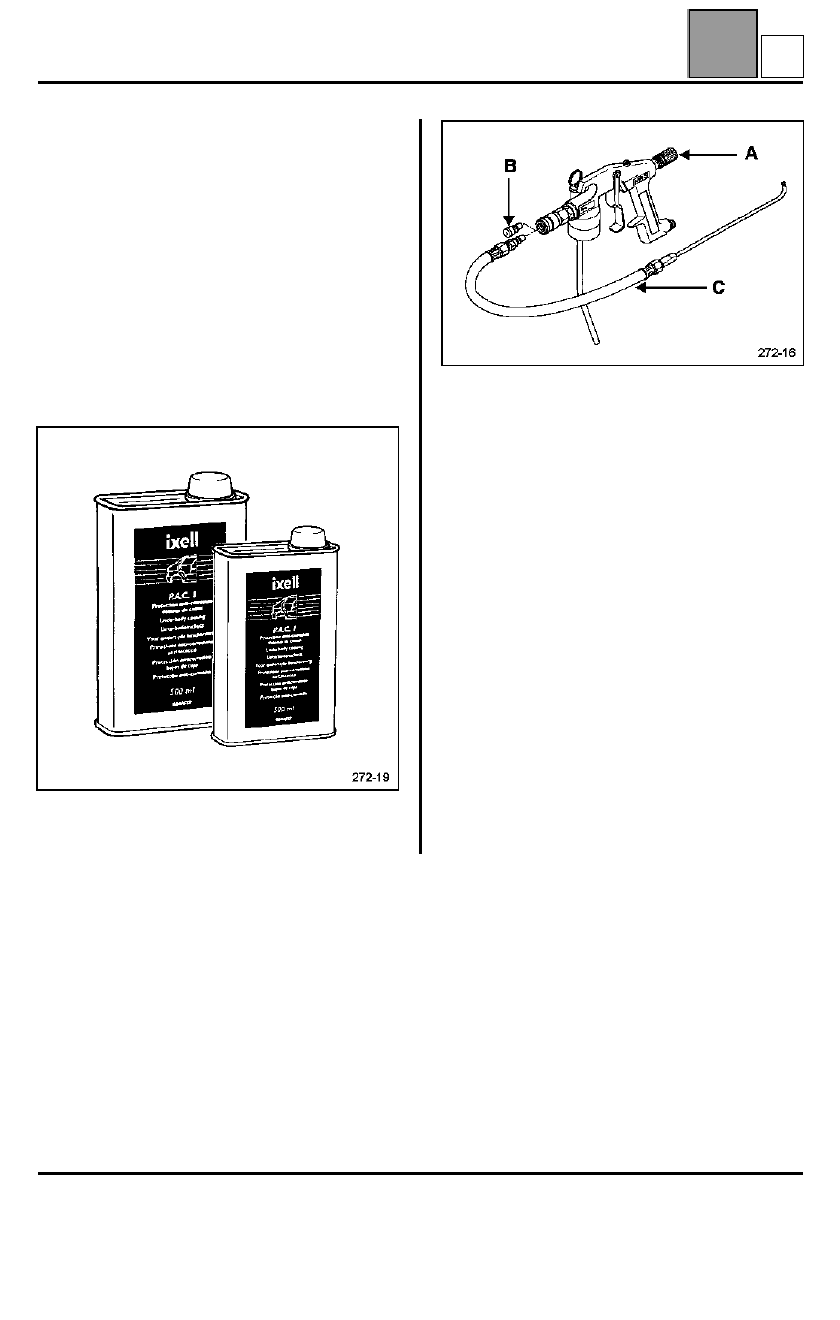

sucesivamente dos productos complementarios que
constituyen un kit denominado "PAC1, PAC2".

Después de la inyección, todos los orificios deben ser
obstruidos con los obturadores adaptados a la forma
de cada uno de ellos.

Los productos y materiales necesarios para realizar
estas operaciones están disponibles en el almacén
central de Piezas de Recambio:

Producto: 77 11 170 744

Material:  conjunto pistola 77 11 172 528



cartucho vacío: 77 11 172 625

Para los obturadores encontrarán las informaciones
necesarias en el catálogo pieza de recambio del
vehículo:
PR 1290, láminas 64 011 y 64 021:

04E-1

E

PINTURA

Protección bajos de carrocería

04

04E-2

Protección bajos de carrocería

Además, el bastidor bajo el piso se pulveriza con una

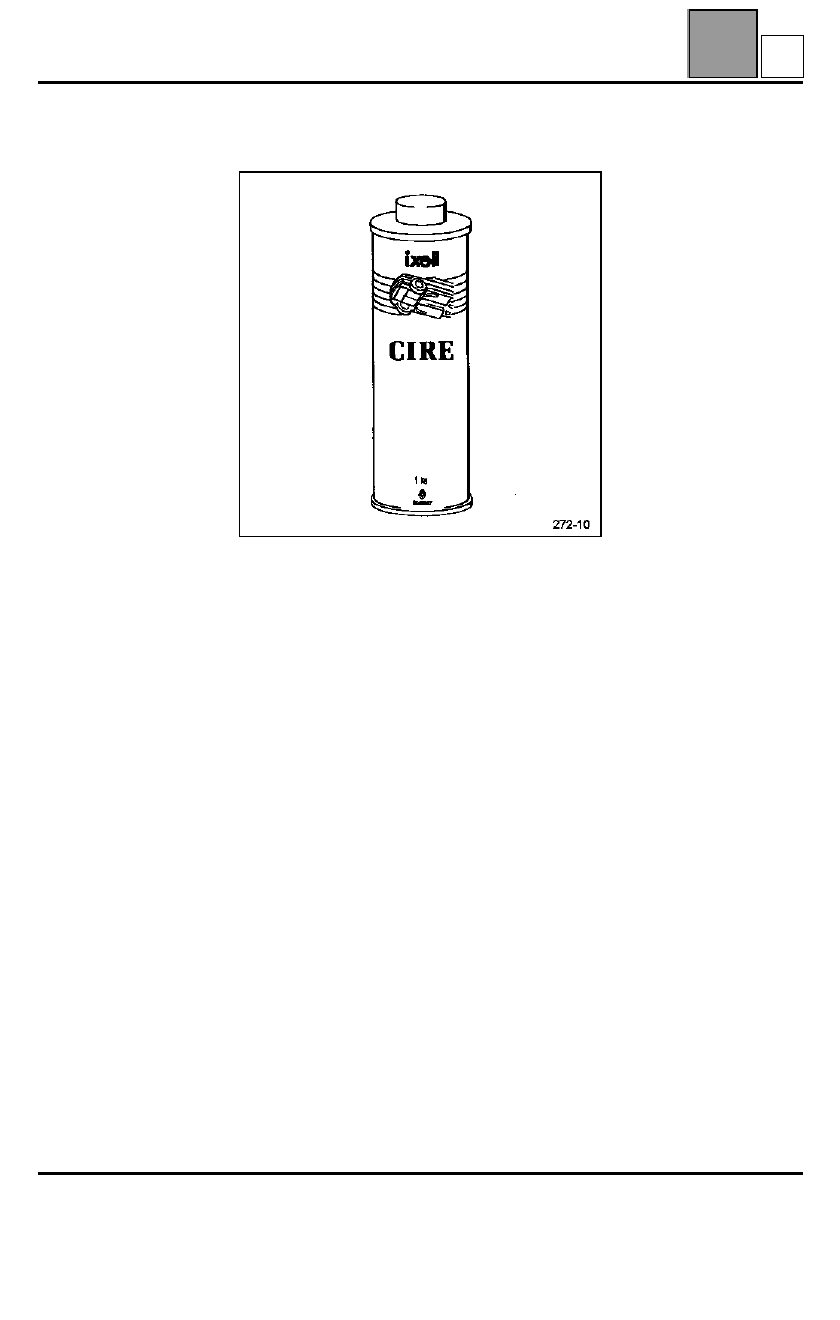

cera específica: 77 11 172529.

E

MATERIAL Y UTILLAJE

Banco de reparación

05

105

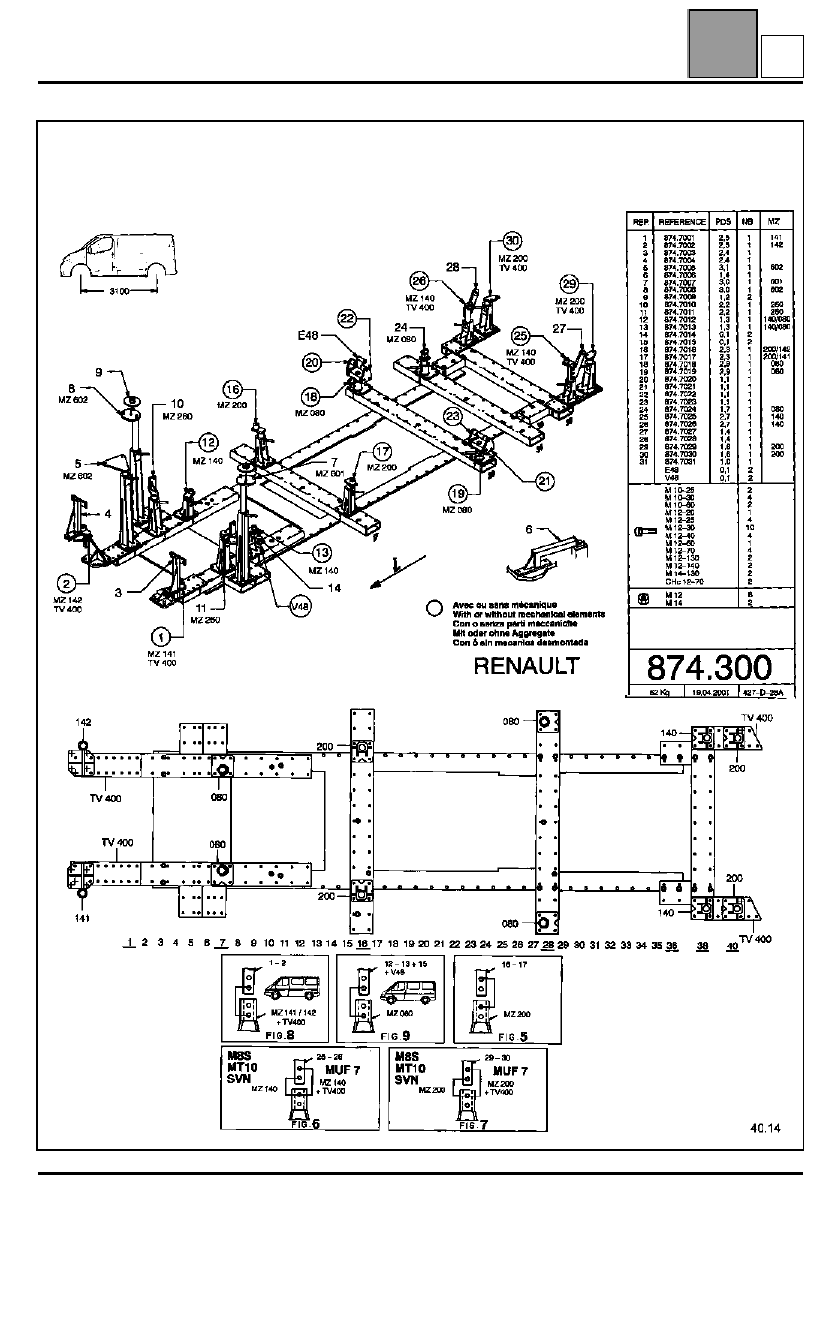

MATERIAL Y UTILLAJE

Banco de reparación

05B-1
