Renault Trafic II. Manual - parte 111

COLISIÓN

Reestructuración del bastidor

03

03B-15

2. REFERENCIAS COMPLEMENTARIAS DE COLOCACIÓN EN EL BANCO

Son las referencias provisionales destinadas a
sustituir las principales, cuando estas últimas han sido
afectadas por el choque.

Estos puntos permiten sostener al vehículo,
complementando a la referencia principal del lado del
choque y sólo tienen una precisión relativa en cuanto
al alineamiento del vehículo.

IMPORTANTE

: estos puntos se deben utilizar

solamente en los casos citados, es inútil usarlos
cuando las referencias principales (A y B) son
correctas.

Esta función de referencia complementaria puede ser
realizada también por los puntos de control de los
extremos del larguero delantero para un choque
trasero e inversamente.

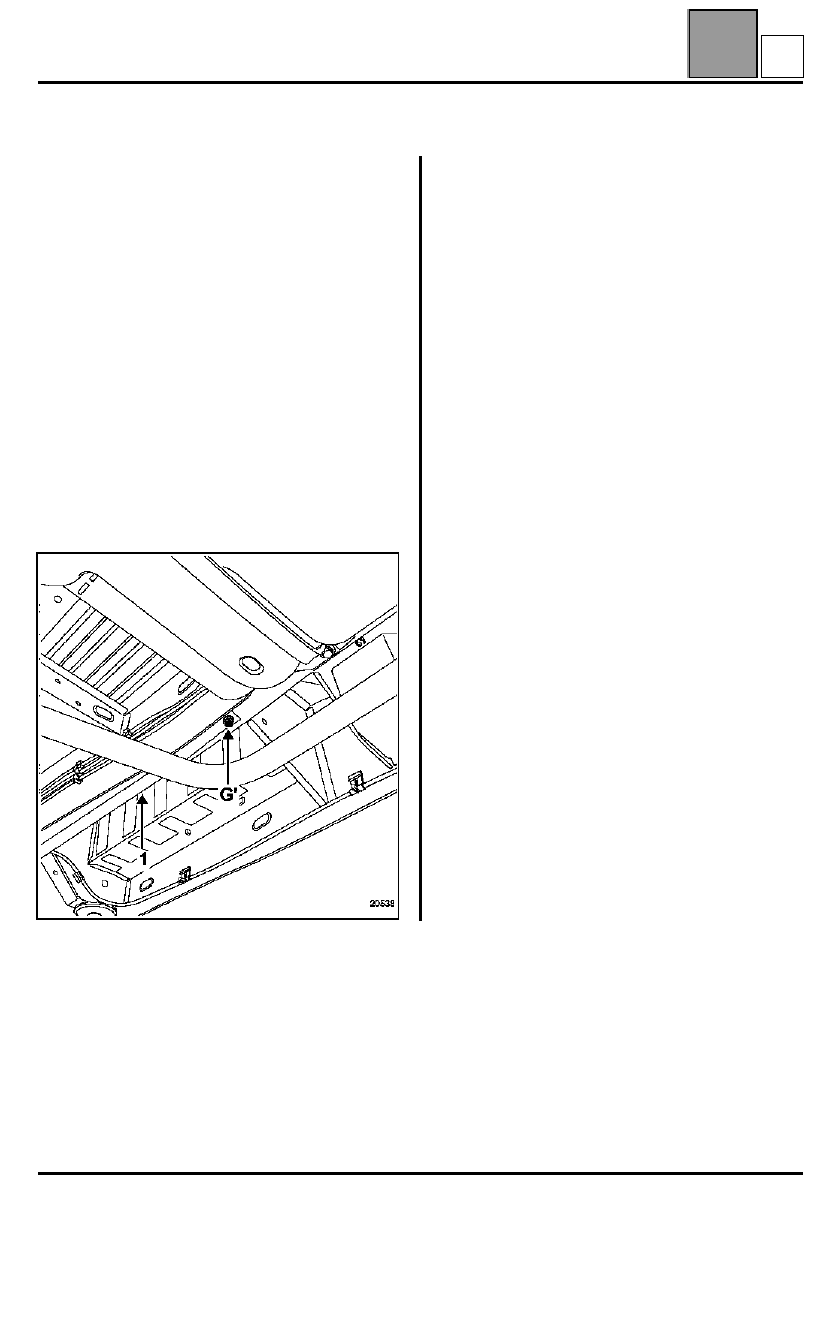

G  -  EXTREMO TRASERO DE LARGUERO
DELANTERO

Este punto tiene igualmente una función de referencia
de posicionamiento durante la sustitución de una parte
trasera del larguero delantero.

NOTA

: la extracción del tirante (1) es necesaria para

el acceso al orificio.

20538

B

COLISIÓN

Reestructuración del bastidor

03

03B-16

3. REFERENCIAS DE POSICIONAMIENTO DE LAS PIEZAS SUSTITUIDAS

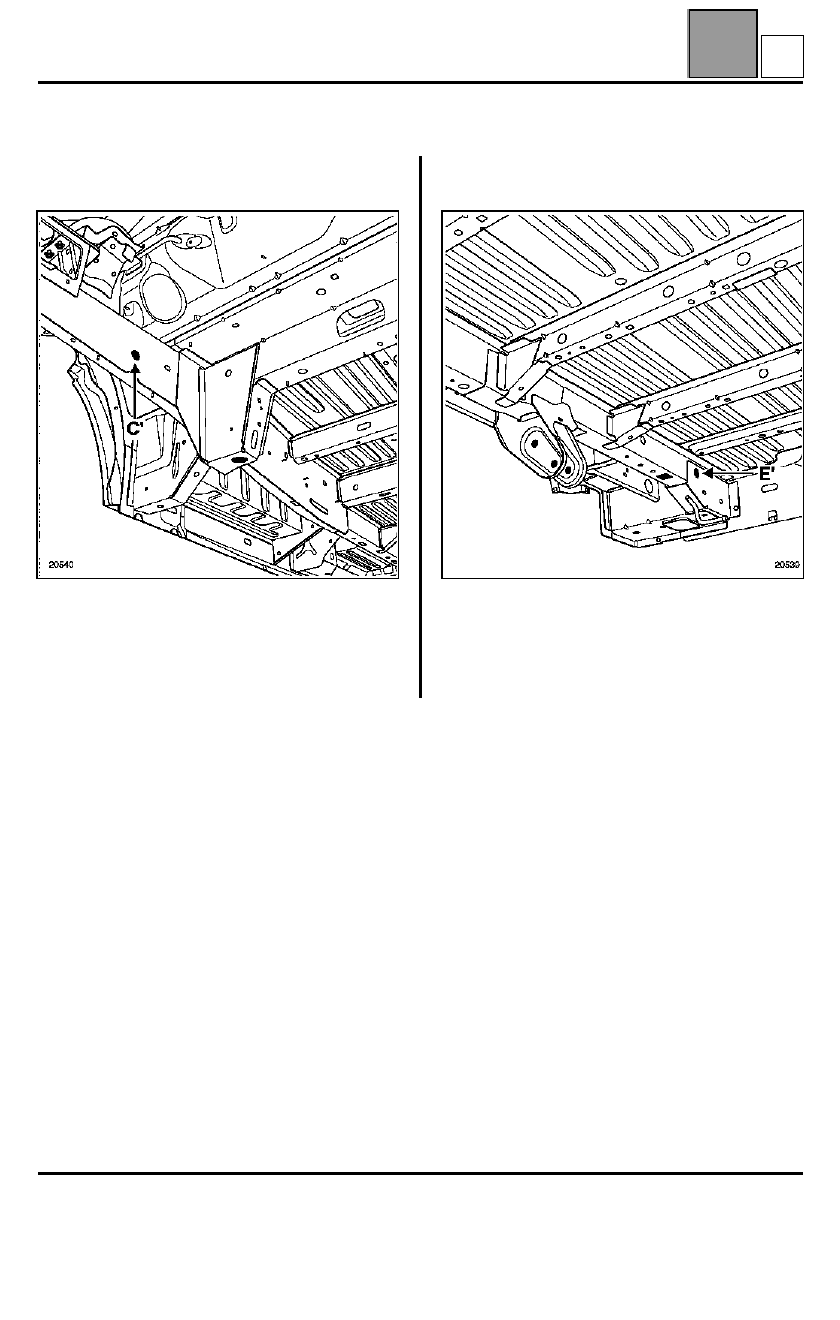

C  -  FIJACIÓN DELANTERA DE LA CUNA

DELANTERA

El calibre va centrado y fijado en el orificio de fijación
de la cuna.

Se utiliza durante la sustitución de un larguero
delantero parcial o completo.

E  -  FIJACIÓN DEL AMORTIGUADOR TRASERO

El calibre va centrado y fijado en el eje del
amortiguador.

Se utiliza durante la sustitución de un larguero trasero
parcial o completo.

20540

20539

B

COLISIÓN

Reestructuración del bastidor

03

03B-17

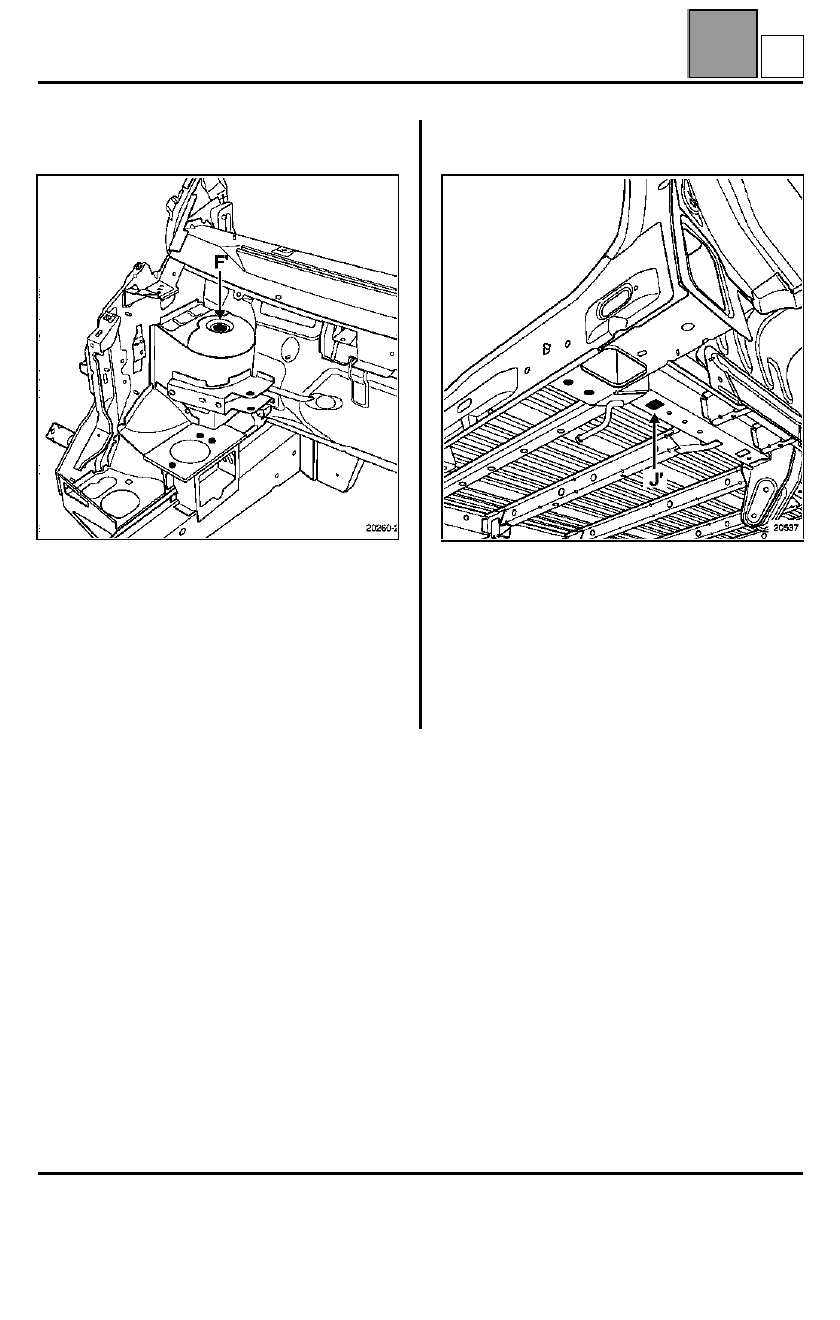

F  -  FIJACIÓN SUPERIOR DEL AMORTIGUADOR

DELANTERO

El calibre se apoya bajo la copela del amortiguador y
se centra en el orificio de fijación del amortiguador.

Se utiliza durante la sustitución del paso de rueda.

J  -  EXTREMO DEL LARGUERO TRASERO

El calibre se apoya bajo el larguero y se centra en el
orificio piloto.

Puede ser utilizado con la mecánica en su sitio, para
la alineación del larguero, pero esto requiere la
extracción del amortiguador.

Se utiliza igualmente con la mecánica extraída, en las
mismas condiciones, para la sustitución del larguero.

20260-2

20537

B

COLISIÓN

Reestructuración del bastidor

03

03B-18

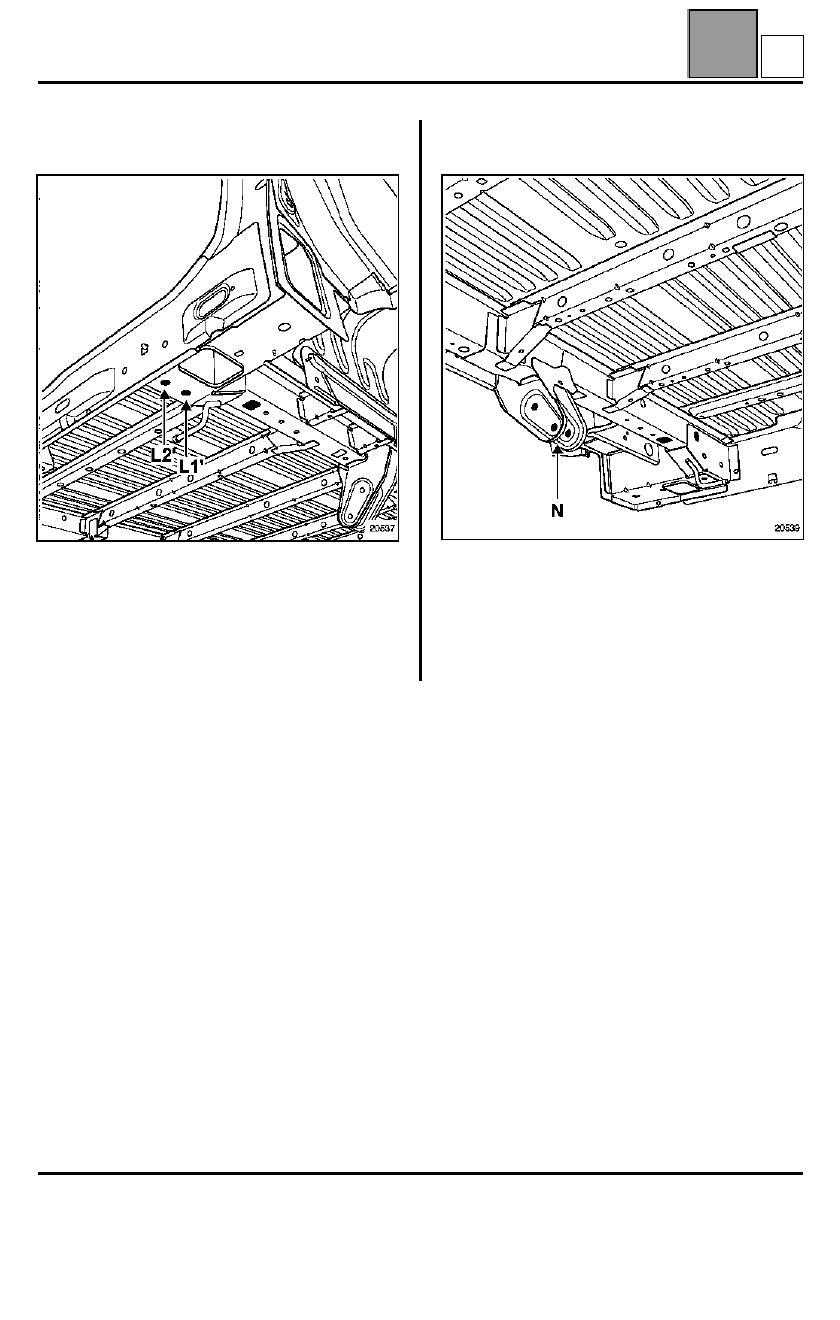

L  -  TRAVESAÑO EXTREMO TRASERO

El calibre se apoya bajo el cajetín de fijación del
amortiguador y va centrado en los orificios de fijación
del sistema de remolcado.

Se utiliza para la sustitución del conjunto faldón
travesaño trasero con o sin mecánica.

N  -  FIJACIÓN DE TIRANTE LATERAL DE TREN

TRASERO

El calibre va centrado y fijado en el eje del tirante
lateral del tren trasero.

Se utiliza durante la sustitución:
– de un larguero trasero parcial o completo,
– del amarre del tirante.

20537

20539

B
