CARACTERÍSTICAS

Cotas del bastidor

01

01C-9

Cotas del bastidor

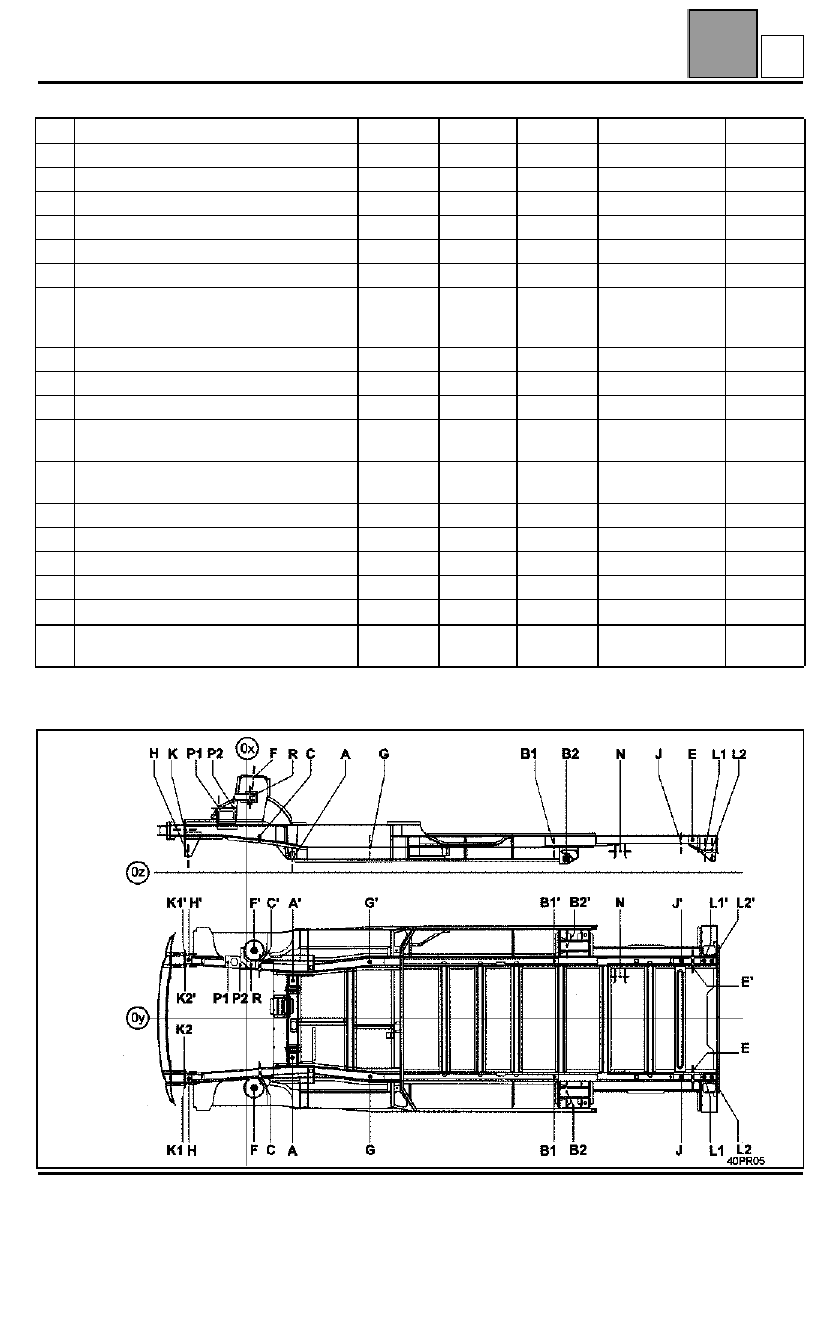

COTA DE BASTIDOR

A y B = referencial de colocación en el banco
* Para la versión L2 añadir 400 mm

DESIGNACIÓN

COTA X

COTA YCOTA Z

DIÁMETRO

PENDIEN

A

Fijación trasera de la cuna delantera G

390,2

-337

70

∅

24,5; M12

0

A'

Fijación trasera de la cuna delantera D

390,2

337

70

∅

24,5 x 30; M12

0

B1

Piloto del tren trasero

2321

516

176

∅

20,5

0

B2

Fijación delantera del tren trasero

2441*

654

70

∅

12,5

0

C

Fijación delantera de la cuna delantera

91,6

432,8

275

∅

18,5

4

°

E

Fijación superior del amortiguador trasero

3575*

465

235

∅

14,5

90

°

F

Fijación superior del amortiguador
delantero (desde la parte más inferior del
borde embutido)

42,7

614

790,3

∅

42

x = 3

°

30'

y = 3

°

G

Piloto trasero del larguero delantero

1240

516

174

∅

14,5; M12

0

H

Piloto delantero del larguero delantero

543,4

528,4

96,3

∅

12,2; M10

0

J

Piloto trasero del larguero trasero

3466*

516

203

30 x 30

0

K1

Travesaño extremo delantero (fijación del
frente)

570

590,4

331,6

M8

90

°

K2

Travesaño extremo delantero (fijación del
frente)

570

466,4

331,6

M8

90

°

L1

Travesaño extremo trasero (faldón)

3685*

516

144

∅

14,5; M10

0

L2

Travesaño extremo trasero (faldón)

3740,5*

516

144

∅

14,5; M10

0

P1

Fijación del motor

301,4

535

534,6

∅

12,2; M10

0

P2

Fijación del motor

146,4

513

534,6

∅

12,2; M10

0

RFijación complementaria del motor

22,9

458,1

631,5

∅

12,2

0

N

Fijación complementaria del tren trasero
(tirante lateral)

2933*

455

59

∅

12,2

90

°

C

CARACTERÍSTICAS

Designación de las piezas (despiece)

01

01C-10

Designación de las piezas (despiece)

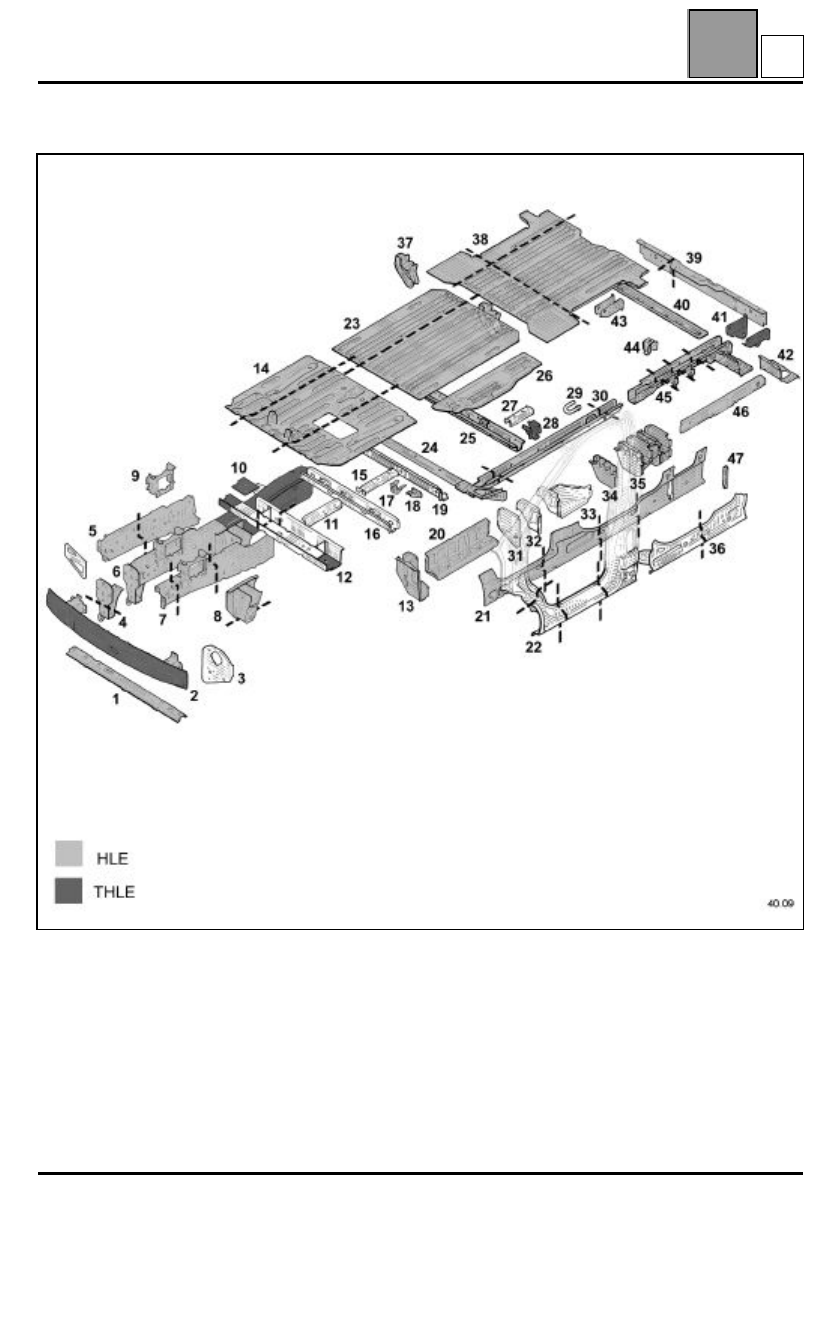

ESTRUCTURA INTERIOR

NOTA:

todas las chapas deberán ser sometidas a un electrozincado antes de la soldadura (ver MR601 - Safrane,

Dalic).

C

CARACTERÍSTICAS

Designación de las piezas (despiece)

01

01C-11

1

Travesaño soporte radiador (41 B)

2

Travesaño inferior extremo delantero (41 A)

3

Travesaño lateral extremo delantero (41 D)

4

Soporte de travesaño radiador (41 C)

5

Cierre del larguero delantero parte delantera (41 F)

6

Larguero delantero (41 G)

7

Larguero delantero parte delantera (41 E)

8

Soporte trasero de la cuna delantera (41 I)

9

Refuerzo del soporte del motor (41 H)

10

Refuerzo trasero del larguero delantero parte delantera (41 J)

11

Tensor del piso cabina (41 X)

12

Travesaño delantero del piso cabina (41 W)

13

Apoyo gato delantero (41 O)

14

Piso cabina (41 V)

15

Refuerzo de fijación del asiento delantero (41 Z)

16

Travesaño delantero bajo el asiento delantero (41 Z)

17

Freno de funda (41 AF)

18

Refuerzo de fijación de la palanca del freno de mano (41 AE)

19

Forro de travesaño delantero del piso trasero (41 AD)

20

Peldaño lateral delantero (41 P)

21

Cierre del bajo de carrocería (41 M)

22

Bajos de carrocería de cabina (41 K)

23

Piso trasero parte delantera (41 AB)

24

Travesaño delantero del piso trasero parte delantera (41 AC)

25

Travesaño medio del piso trasero (41 AK)

26

Peldaño lateral trasero (41 AA)

27

Refuerzo longitudinal de fijación del asiento trasero (41 AJ)

28

Riostra de travesaño medio del piso trasero (41 AL)

29

Soporte de fijación del escape (41 AH)

30

Larguero trasero parte delantera (41 AG)

31

Cierre trasero de peldaño lateral delantero (41 Q)

32

Refuerzo de cierre del bajo de carrocería (41 R)

33

Cajetín de raíl (41 S)

34

Travesaño lateral del piso trasero (41 T)

35

Cajetín delantero de fijación del tren trasero (41 U)

36

Bajos de carrocería bajo puerta lateral trasera (41 L)

37

Amarre del tirante lateral del tren trasero (41 AI)

38

Piso trasero parte trasera (41 AS)

39

Travesaño inferior extremo trasero (41 AU)

40

Travesaño trasero del piso trasero (41 AR)

41

Anillo de amarre trasero (41 AP)

42

Cierre lateral de travesaño inferior extremo trasero (41 AT)

43

Fijación del amortiguador trasero (41 AQ)

44

Riostra de fijación del asiento trasero (41 AM)

45

Larguero trasero (41 AN)

46

Refuerzo longitudinal del piso trasero (41 AO)

47

Cierre trasero de bajos de carrocería (41 N)

C

CARACTERÍSTICAS

Designación de las piezas (despiece)

01

01C-12

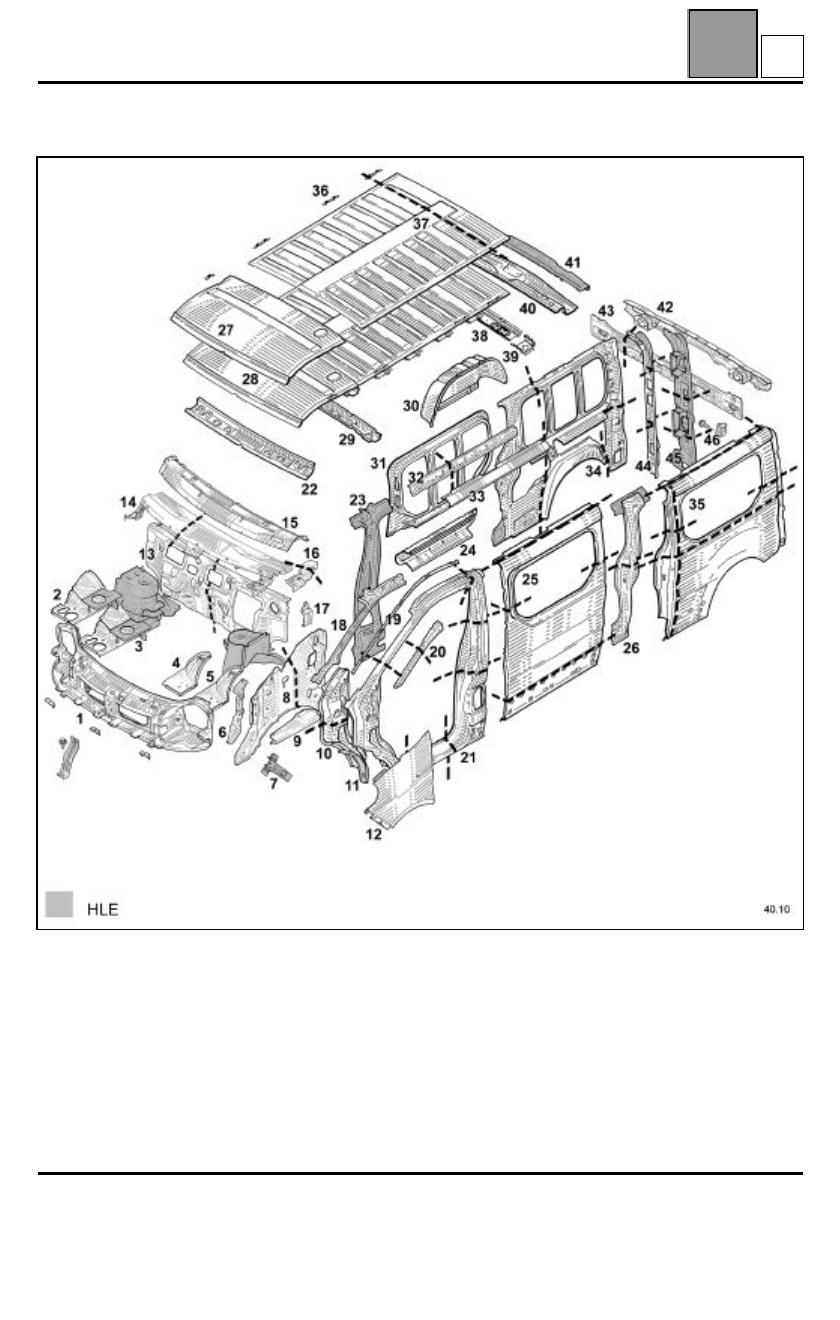

ESTRUCTURA SUPERIOR
