ILUMINACIÓN TRASERA E INTERIOR

Platina de relés

81

81-8

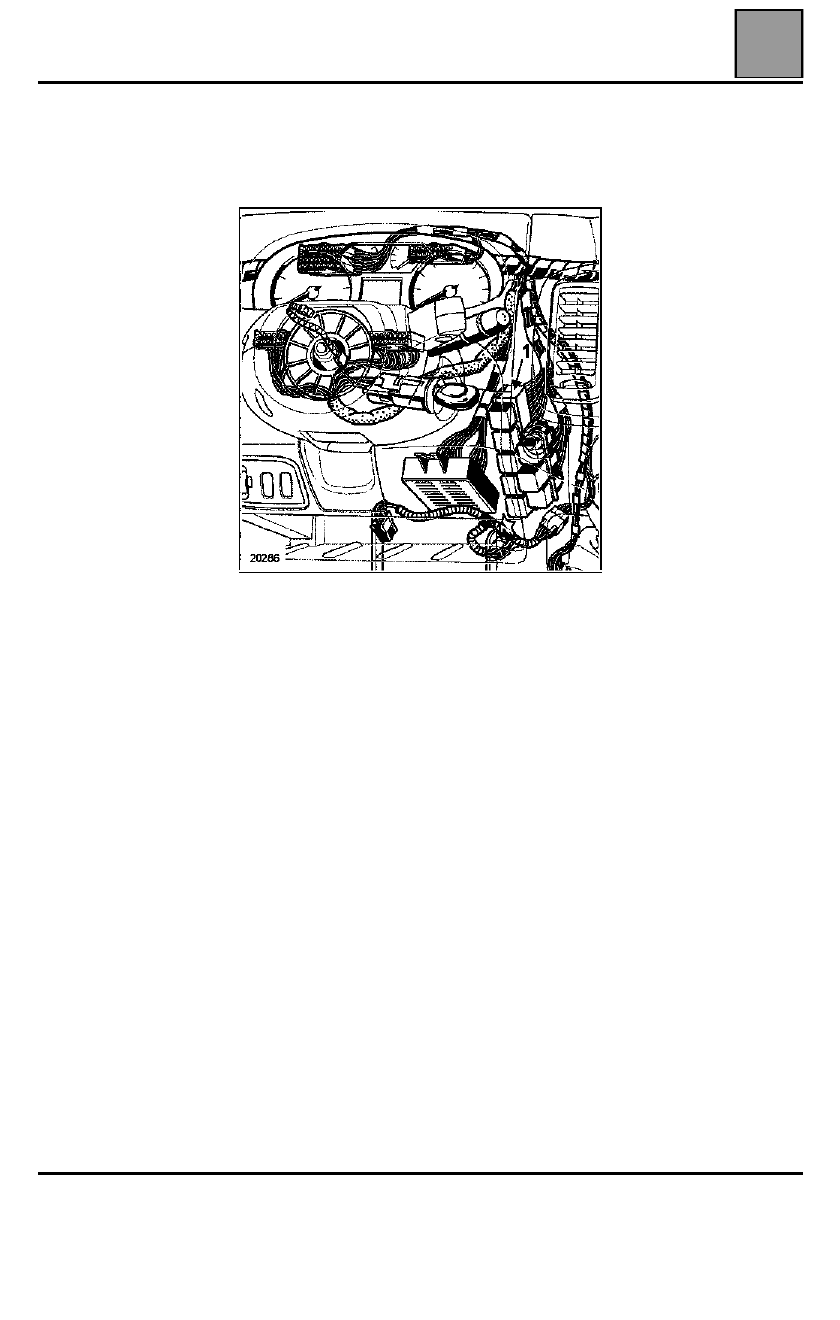

Platina de relés

IMPLANTACIÓN

La platina de relés (1) está situada en el habitáculo,
lado del conductor.

ILUMINACIÓN TRASERA E INTERIOR

Platina de relés

81

81-9

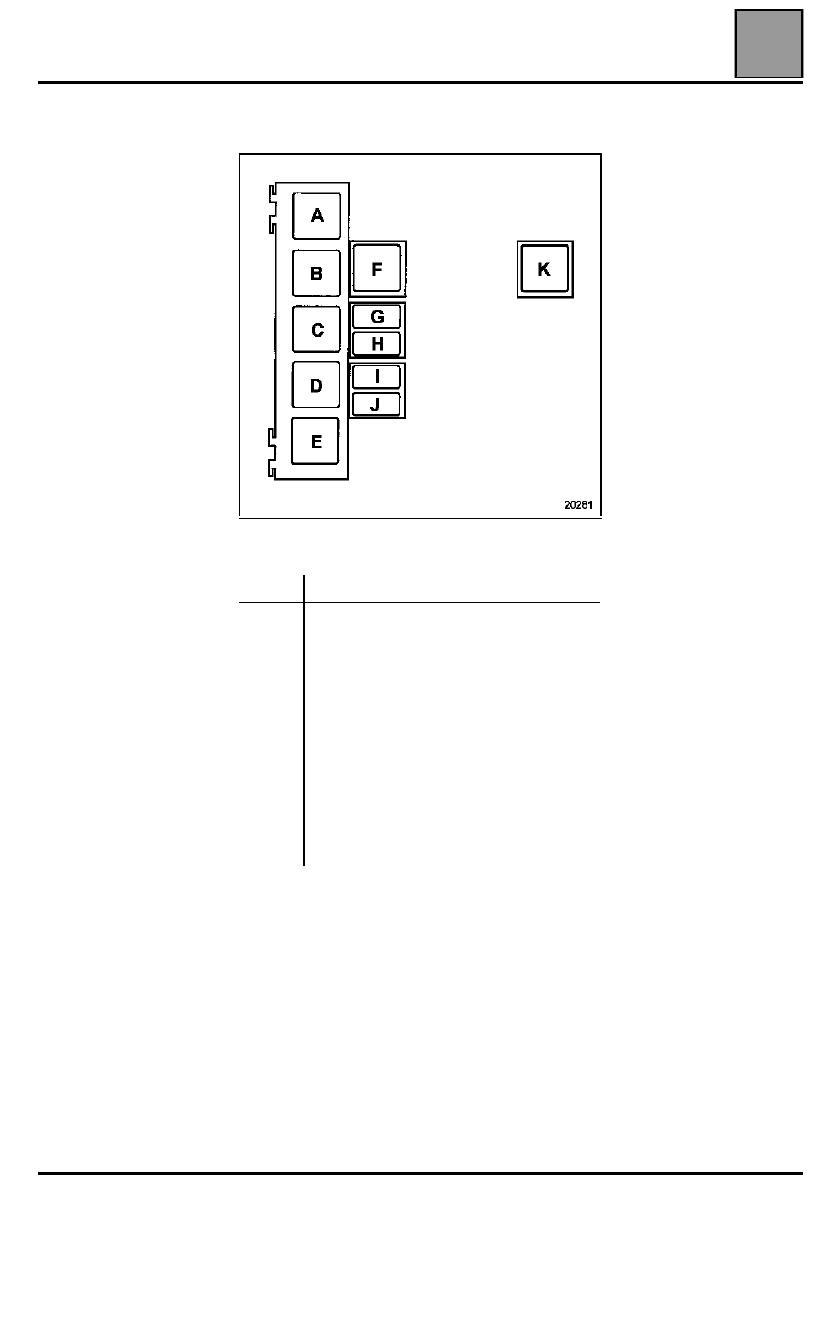

PLATINA DE SERVICIOS RELÉ

Afectación (según el nivel de equipamiento)

Vía

Designación

REL A
REL B
REL C
REL D

REL E
REL F

REL G
REL H



REL  I



REL J



REL K

Relé

 luneta trasera térmica

Temporizador

 limpialuneta

Relé

limpialuneta

Relé

 + después de contacto

Relé

 corte aire acondicionado

Relé

 parabrisas térmico

Relé

 luz trasera de niebla

Relé

luces de cruce para luces de día

(según el país)
Relé

 luz de posición para luces de día

(según el país)
Relé

 principal para luces de día (según el

país)
Relé

 Termostato electrónico

ILUMINACIÓN TRASERA E INTERIOR

Caja de Fusibles/Relés

81

81-10

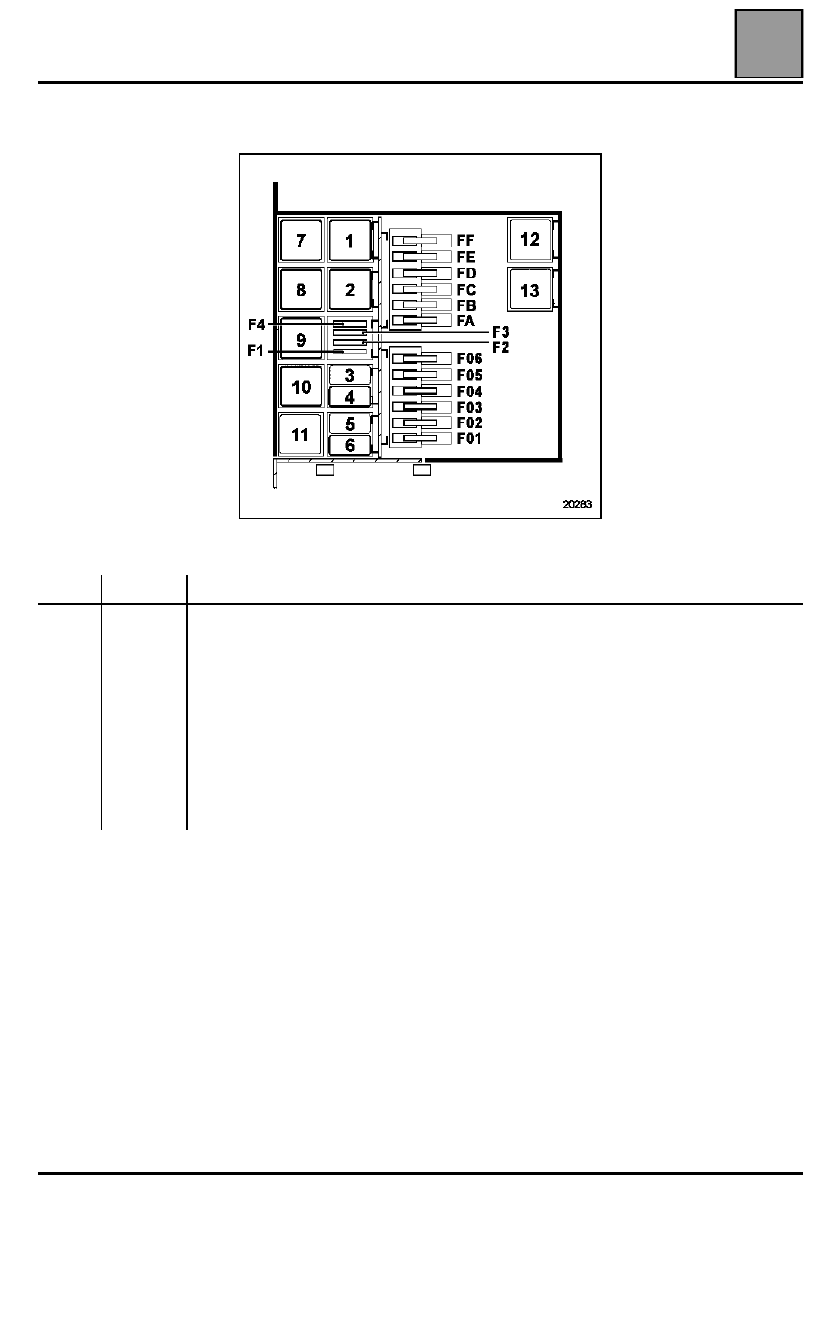

Caja de Fusibles/Relés

Todos los tipos

Afectación fusibles (según el nivel de equipamiento)

N

°

Amperios

Designación

F01
F02
F03
F04
F05
F06

FA
FB
FC
FD

R12
R13

70A




60A
60A
60A
60A
50A
50A
40A



Fusible

 precalentamiento y termosumergidos

Fusible

 alimentación (según motorización)

Fusible

 grupo motoventilador (según motorización)

Fusible

 tablero de bordo

Fusible

 tablero de bordo

Fusible

 ABS

Fusible

 tablero de bordo

Fusible

 tablero de bordo

Fusible

 tablero de bordo

Fusible

 aire acondicionado

Relé

 parabrisas térmico

Relé

 parabrisas térmico

ILUMINACIÓN TRASERA E INTERIOR

Caja de Fusibles/Relés

81

81-11

Motor F4R

Afectación fusibles (según el nivel de equipamiento)

N

°

Amperios

Designación

F02
F03

F1
F2
F4

R2
R4
R6
R8
R9

R10

50A
50A
30A
25A
15A

Fusible

 alimentación

Fusible

 grupo motoventilador

Fusible

 + antes de contacto

Fusible

 dispositivo calefacción

Fusible

 + después de contacto inyección

Relé

 bloqueo inyección

Relé

 bomba de carburante

Relé

 embrague compresor acondicionador de aire

Relé

 calefacción autónoma

Relé

 grupo motoventilador (con acondicionador de aire)

Relé

 grupo motoventilador (sin acondicionador de aire) o segunda velocidad grupo

motoventilador (con acondicionador de aire)
