FARO DELANTERO

Luces de niebla

80

80-8

Luces de niebla

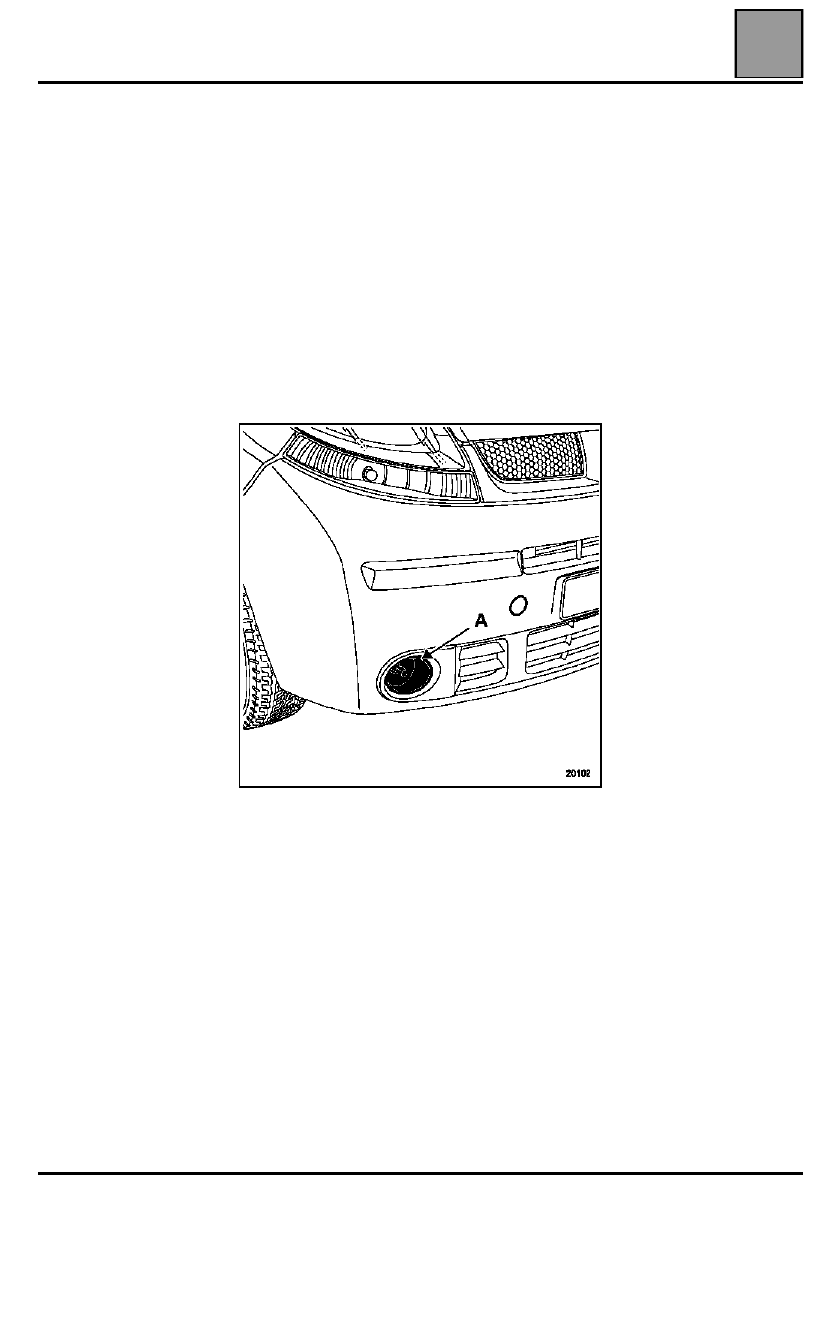

EXTRACCIÓN

Aflojar los dos tornillos de fijación.

Desconectar el conector.

Sacar el antiniebla con su soporte.

Desolidarizar el antiniebla de su soporte (un tornillo).

REPOSICIÓN

No hay ninguna particularidad, no obstante no
olvidarse de proceder al reglaje de la luz de niebla
actuando en el tornillo (A).

ILUMINACIÓN TRASERA E INTERIOR

Luces traseras

81

81-1

181

ILUMINACIÓN TRASERA E INTERIOR

Luces traseras

Las luces traseras constan de dos partes: una parte
superior (luz de posición, luz de stop e intermitente) y
una parte inferior (luz de marcha atrás y luz de niebla).

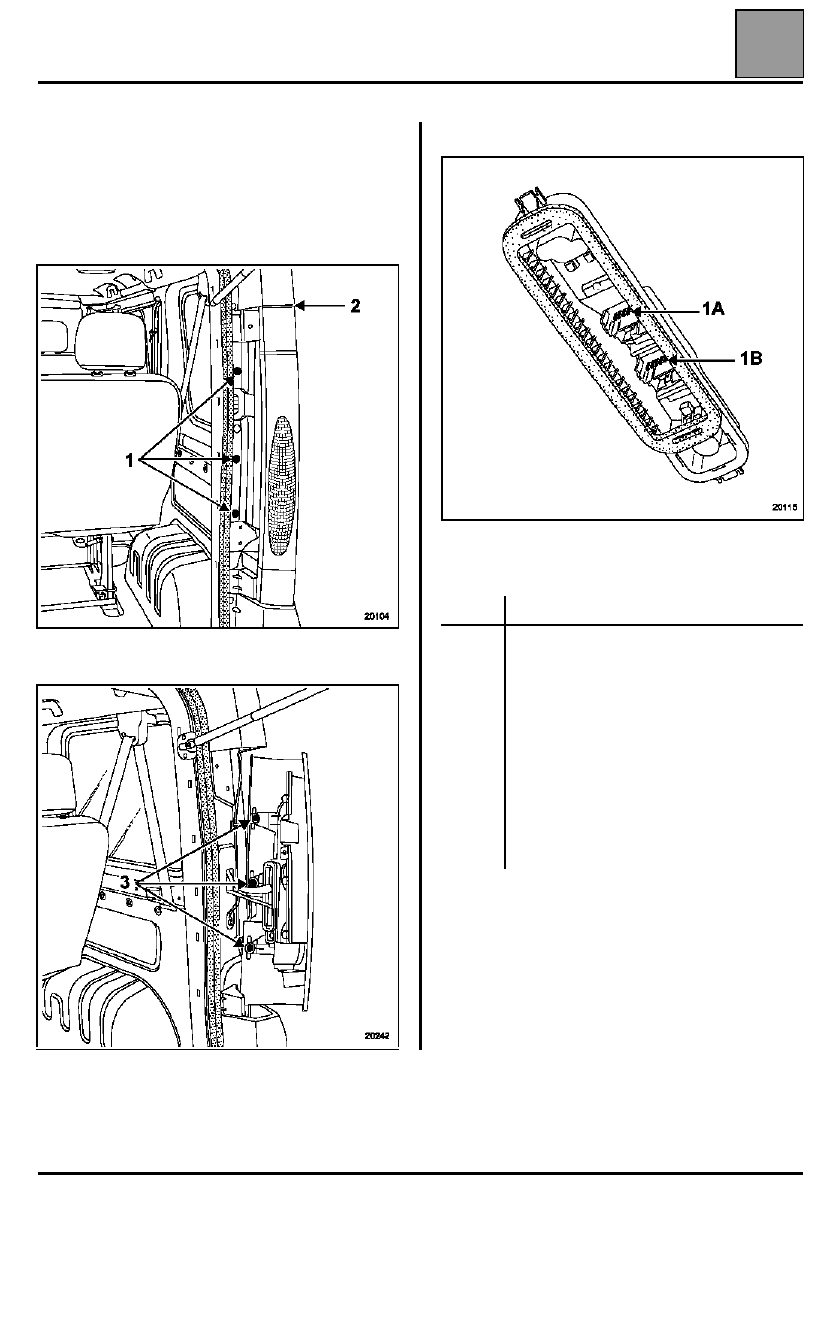

EXTRACCIÓN DE LOS PILOTOS

 (parte superior)

Quitar los tornillos de fijación (1).

Girar el piloto para sacarlo de sus peones (3).

Desconectar los conectores.

Conexión

NOTA

: la alimentación de la luz de niebla y de la luz

de marcha atrás, transita por la platina del piloto
superior.

Vía

Designación

1A
2A

3A
4A
5A
6A
1B
2B
3B
4B
5B
6B

Alimentación luz de posición
Alimentación luz de marcha atrás
(entrada)
Masa
Alimentación luz de niebla (entrada)
Intermitente
Luces de stop
no utilizada
Alimentación luz de marcha atrás (salida)
Masa
Alimentación luz de niebla (salida)
no utilizada
no utilizada

ILUMINACIÓN TRASERA E INTERIOR

Luces traseras

81

81-2

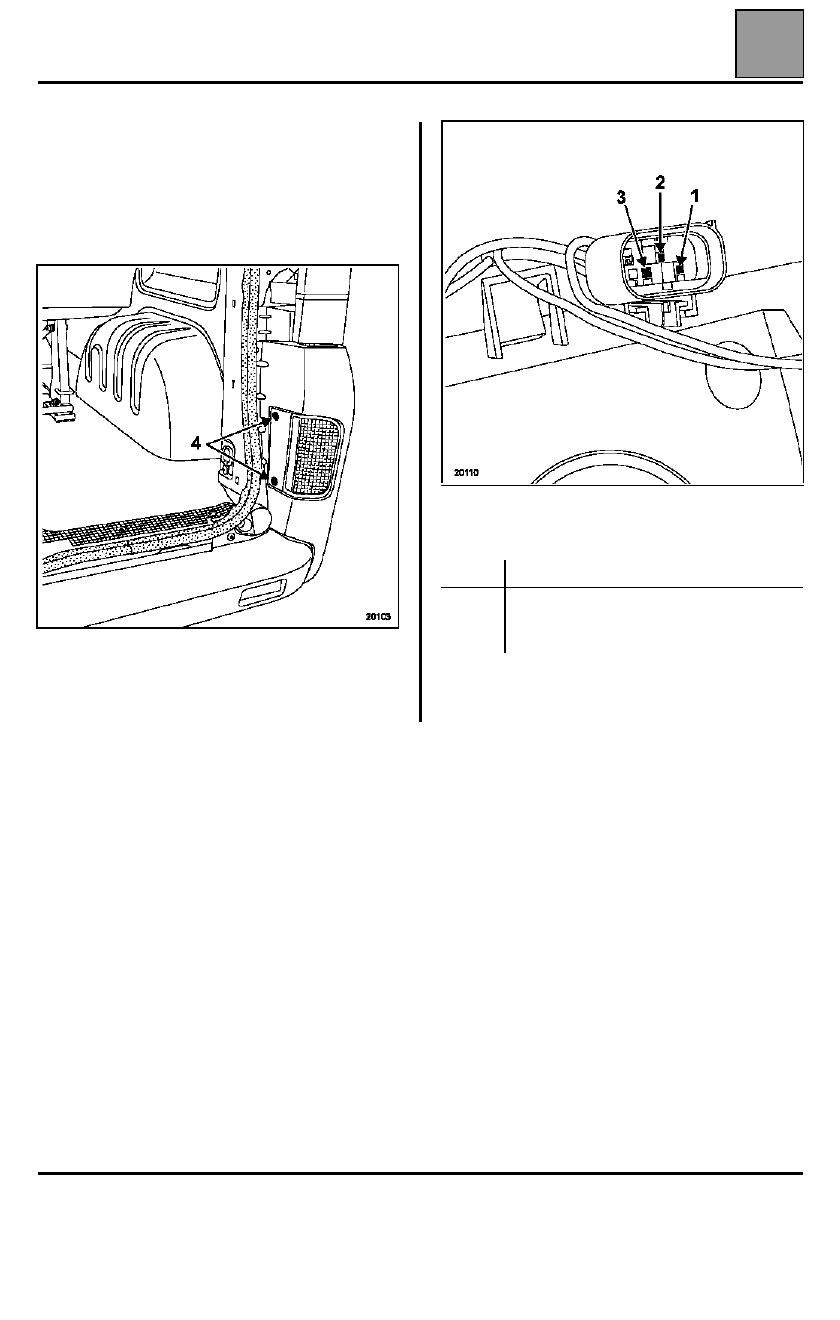

EXTRACCIÓN DE LOS PILOTOS

 (parte inferior)

Quitar los tornillos de fijación (4).

Desconectar el conector.

Sacar el bloque de pilotos.

Conexión

NOTA

: la alimentación de la luz de niebla y de la luz

de marcha atrás, transita por la platina del piloto
superior.

20110

Vía

Designación

1
2
3

Alimentación luz de niebla
Alimentación luz de marcha atrás
Masa

ILUMINACIÓN TRASERA E INTERIOR

Luces de stop

81

81-3

Luces de stop

La fijación de la luz sobreelevada puede ser diferente
en función de la versión (puertas traseras batientes o
portón).

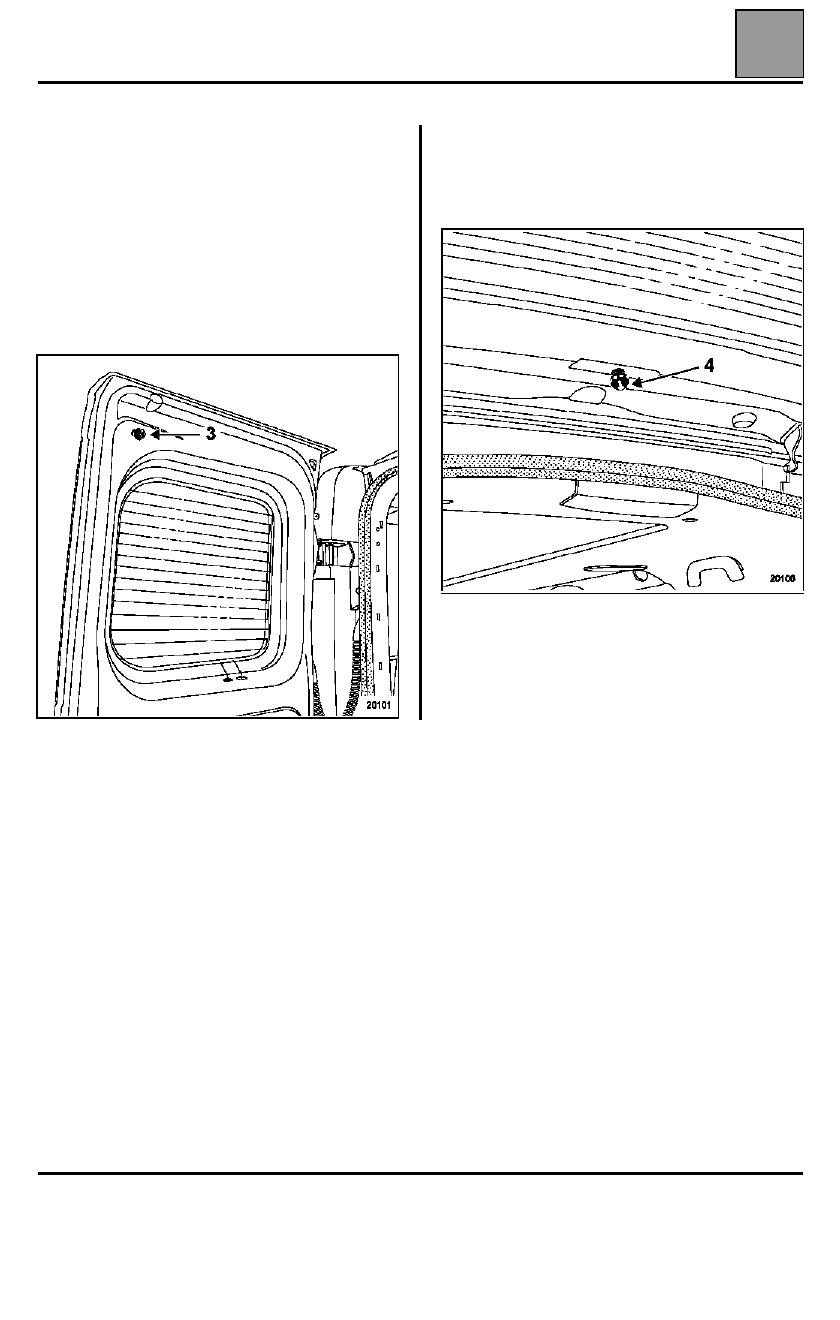

EXTRACCIÓN DE LA LUZ DE STOP
SOBREELEVADA

(versión puertas batientes)

Quitar el tornillo de fijación (3).

Desconectar el conector.

(versión portón)

Quitar el tornillo de fijación (4).

Desconectar el conector.
