Renault Trafic II. Manual - parte 16

MEZCLA CARBURADA

Colectores

12

12-3

MOTOR F9Q

Colectores

EXTRACCIÓN

OBSERVACIÓN

: la extracción de los colectores

requiere la extracción del turbocompresor (consultar el
capítulo 12 Sobrealimentación
"Turbocompresor"

). Los dos colectores no pueden

ser extraídos por separado.

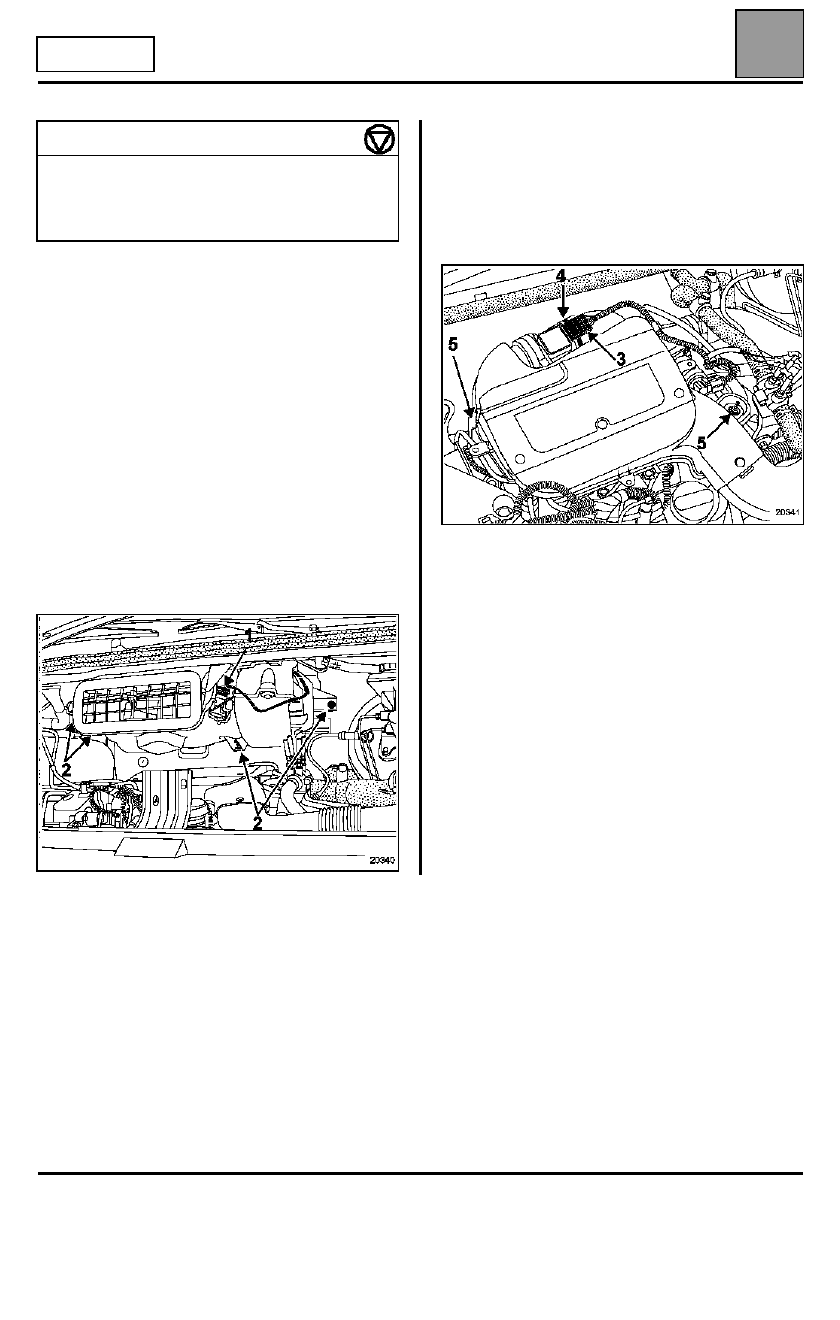

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Extraer el carenado bajo el motor.

Desconectar el conector (1) del bloque de calefacción.

Quitar el tornillo y las tres tuercas (2) de fijación del
bloque de calefacción y después extraer éste.

Desconectar:
– el conector (3) del caudalímetro de aire,
– el tubo de llegada de aire (4) del turbocompresor.

Extraer:
– las tuercas (5) de fijación de la carcasa del filtro de

aire y después extraer éste,

– el turbocompresor (consultar el capítulo 12

Sobrealimentación "Turbocompresor"

).

PARES DE APRIETE (en daN.m)

Espárrago de fijación del colector

0,8

Tuerca de fijación del colector

2,8

Tornillos de fijación de la Válvula EGR

0,8

20340

20341

MEZCLA CARBURADA

Colectores

12

12-4

MOTOR F9Q

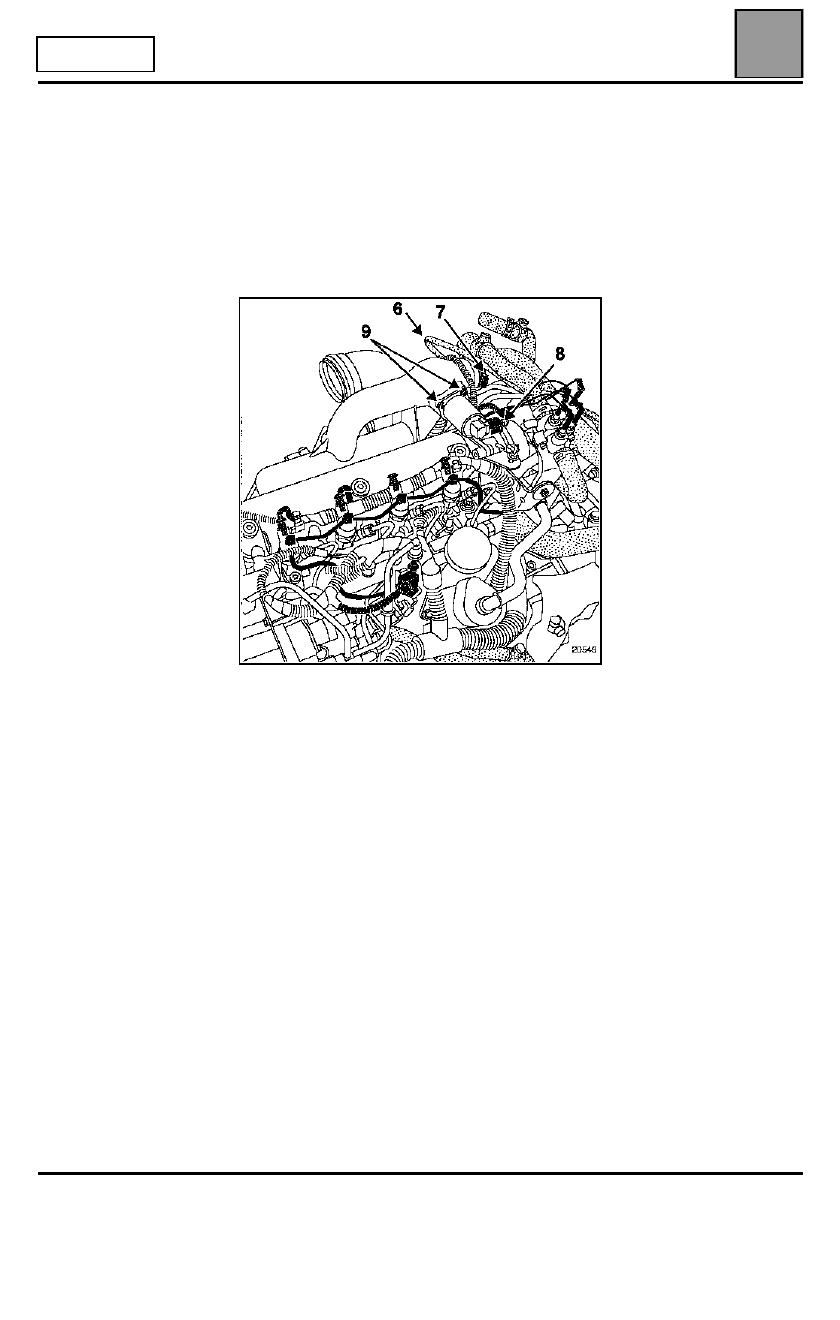

Desconectar:
– el tubo (6) de la información presión del colector,
– el tubo de llegada de aire (7) del colector,
– la válvula eléctrica de la EGR (Exhaust Gas

Recycling) (8).

Quitar los tornillos (9) de fijación de la válvula eléctrica
de la EGR y extraer ésta.

20549

MEZCLA CARBURADA

Colectores

12

MOTOR F9Q

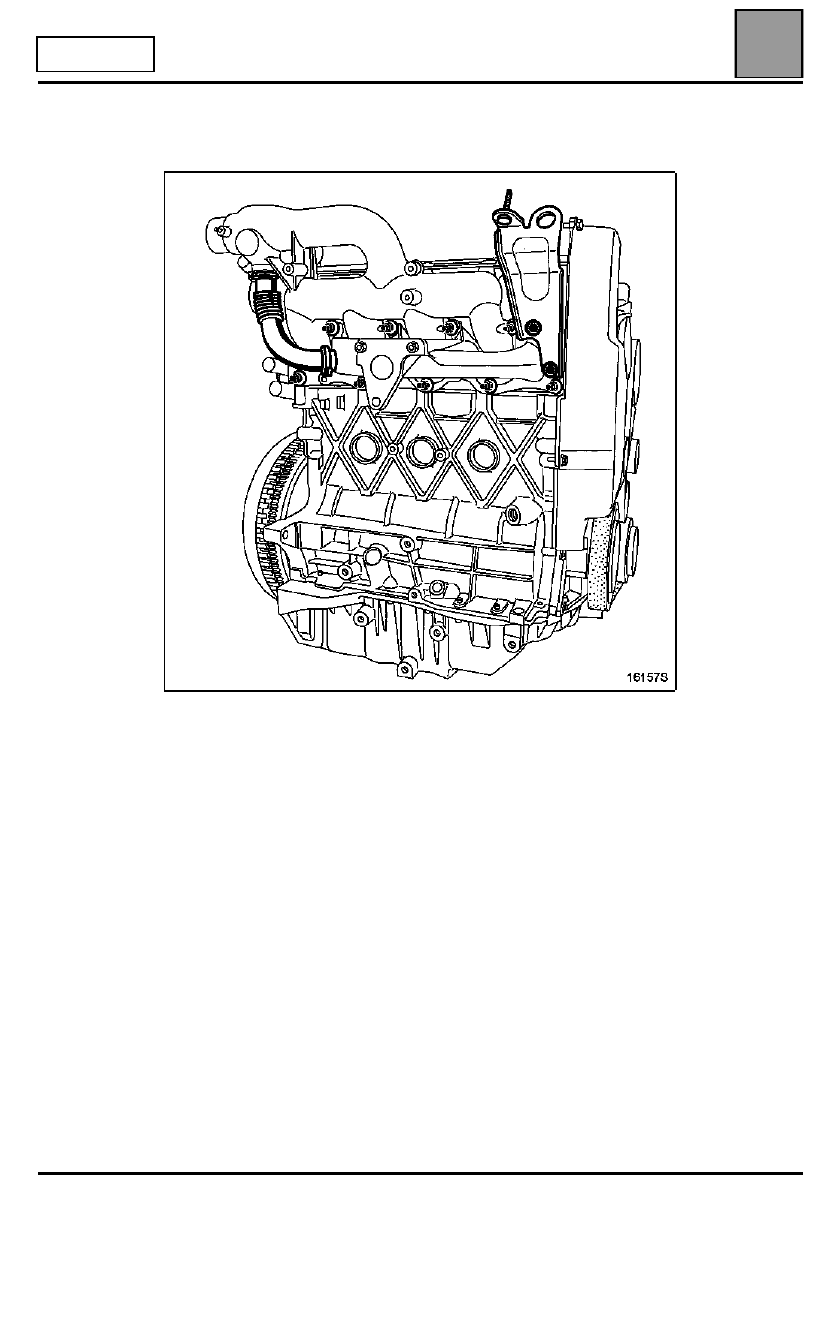

Extraer el tubo de la EGR (Exhaust Gas Recycling) y la patilla de levantamiento.

16157.S

12-5

MEZCLA CARBURADA

Colectores

12

12-6

MOTOR F9Q

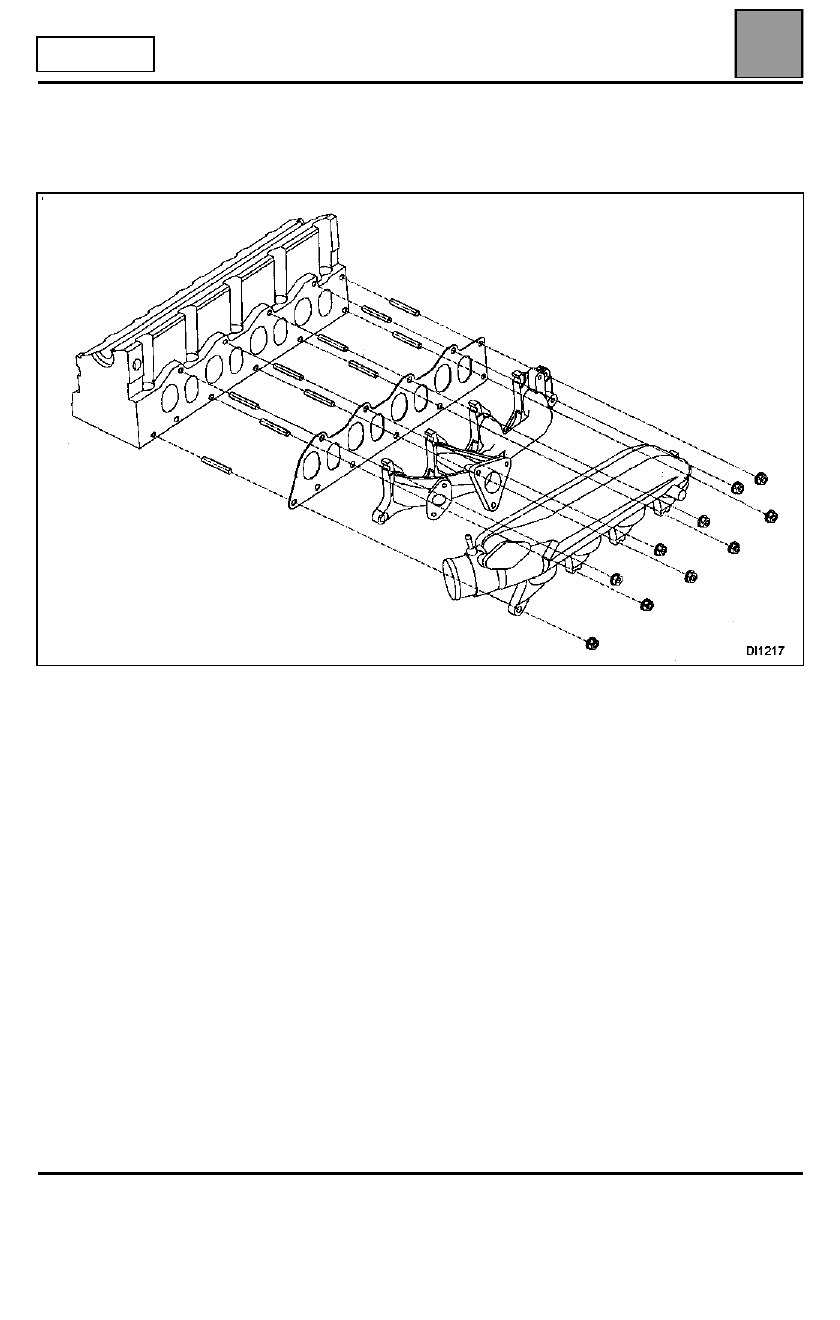

Extraer:
– las tuercas que fijan los colectores,
– los colectores.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Cambiar la junta de los colectores y tener la precaución de colocarla correctamente, así como la junta de la válvula
de la EGR.

DI1217
