ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-8

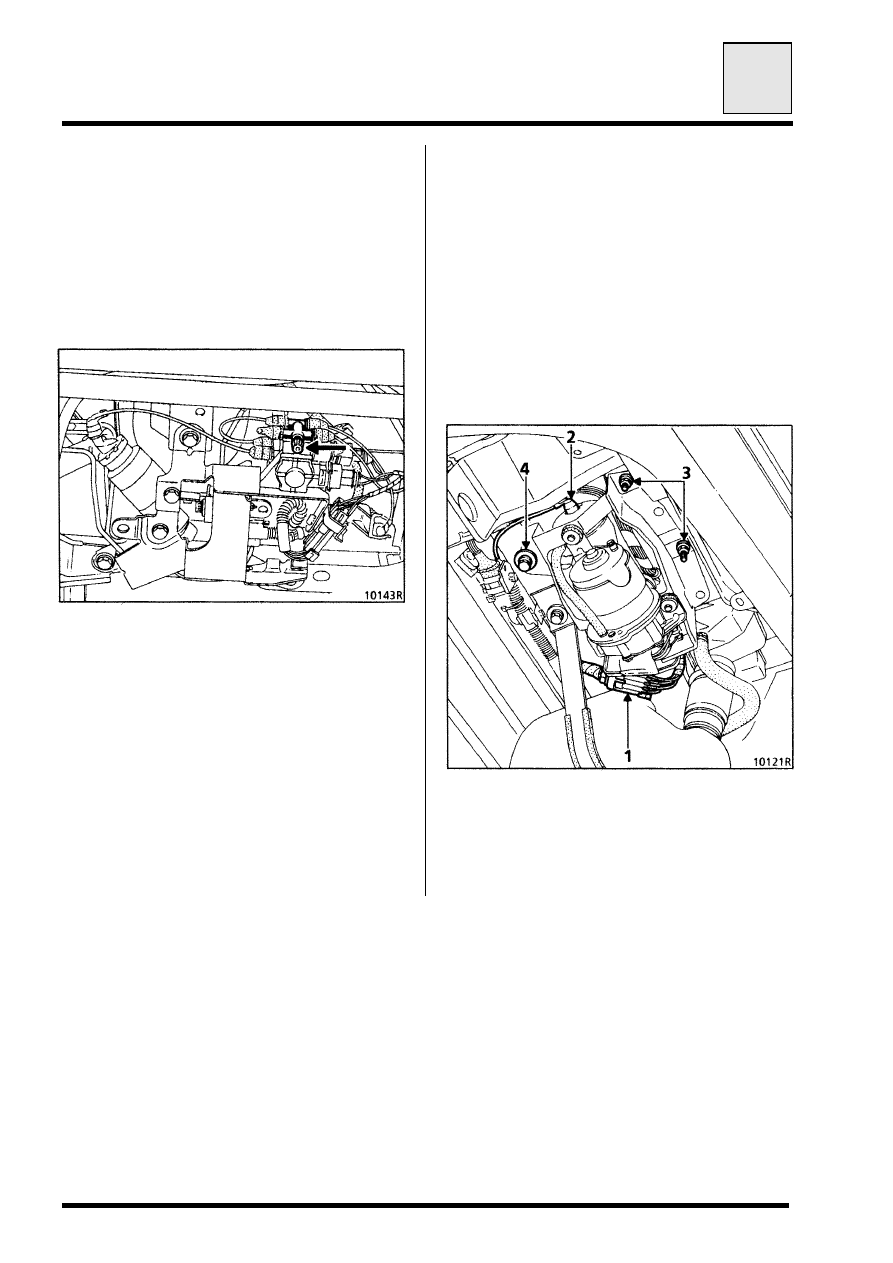

СНЯТИЕ И УСТАНОВКА УЗЛОВ И
ДЕТАЛЕЙ

 Прежде чем начать работу с любым из
узлов системы, выпустите воздух из
пневмоконтура, используя для этого кран
на 4-канальном пневмораспределителе,
расположенный на электромагнитном
клапане с реле давления.




УЗЕЛ КОМПРЕССОРА

 Снятие

 Отсоедините аккумуляторную батарею.

 Снимите:
−

−

−

−  задний правый подкрылок,

−

−

−

−  электрический разъем (1),

−

−

−

−  воздуховод (2),

−

−

−

−  две гайки (3) и болт (4) крепления

кронштейна,

−

−

−

−  компрессор в сборе.






 Установка

 Установка выполняется в
последовательности, обратной снятию.


ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-9

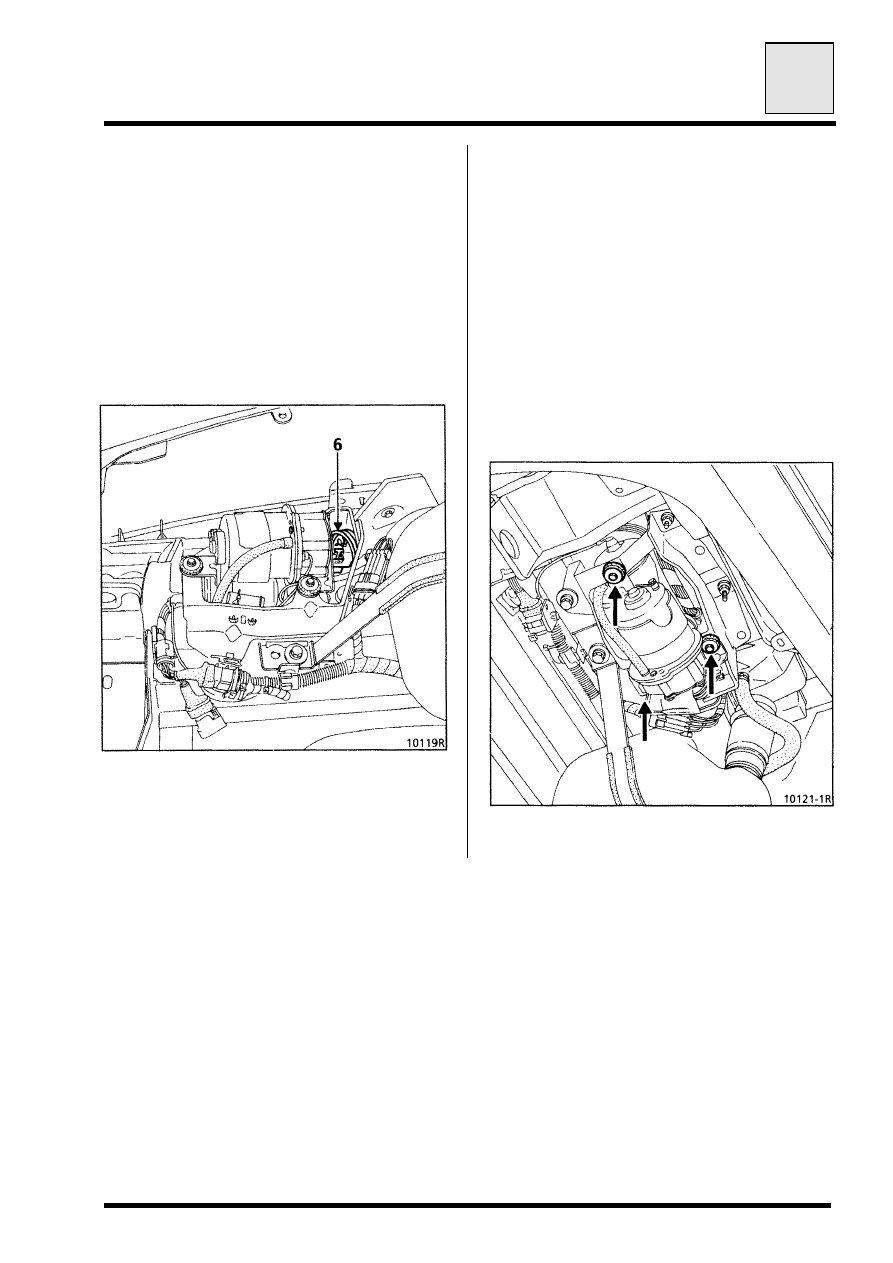

СИЛОВОЕ РЕЛЕ

 Эта операция должна выполняться после
снятия узла компрессора.

 Снятие

 Снимите:
−

−

−

−  электрический разъем,

−

−

−

−  болт крепления реле (металлического

монтажного кронштейна),

−

−

−

−  реле (6).






 Установка

 Установка выполняется в
последовательности, обратной снятию.

РЕЗИНОМЕТАЛЛИЧЕСКИЕ ОПОРЫ

 Снятие

 Отверните 3 болта крепления узла
компрессора на кронштейне.

 Снимите резинометаллические опоры.

 Установка

 Установите на место новые
резинометаллические опоры.

 Заверните 3 болта крепления.






ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-10

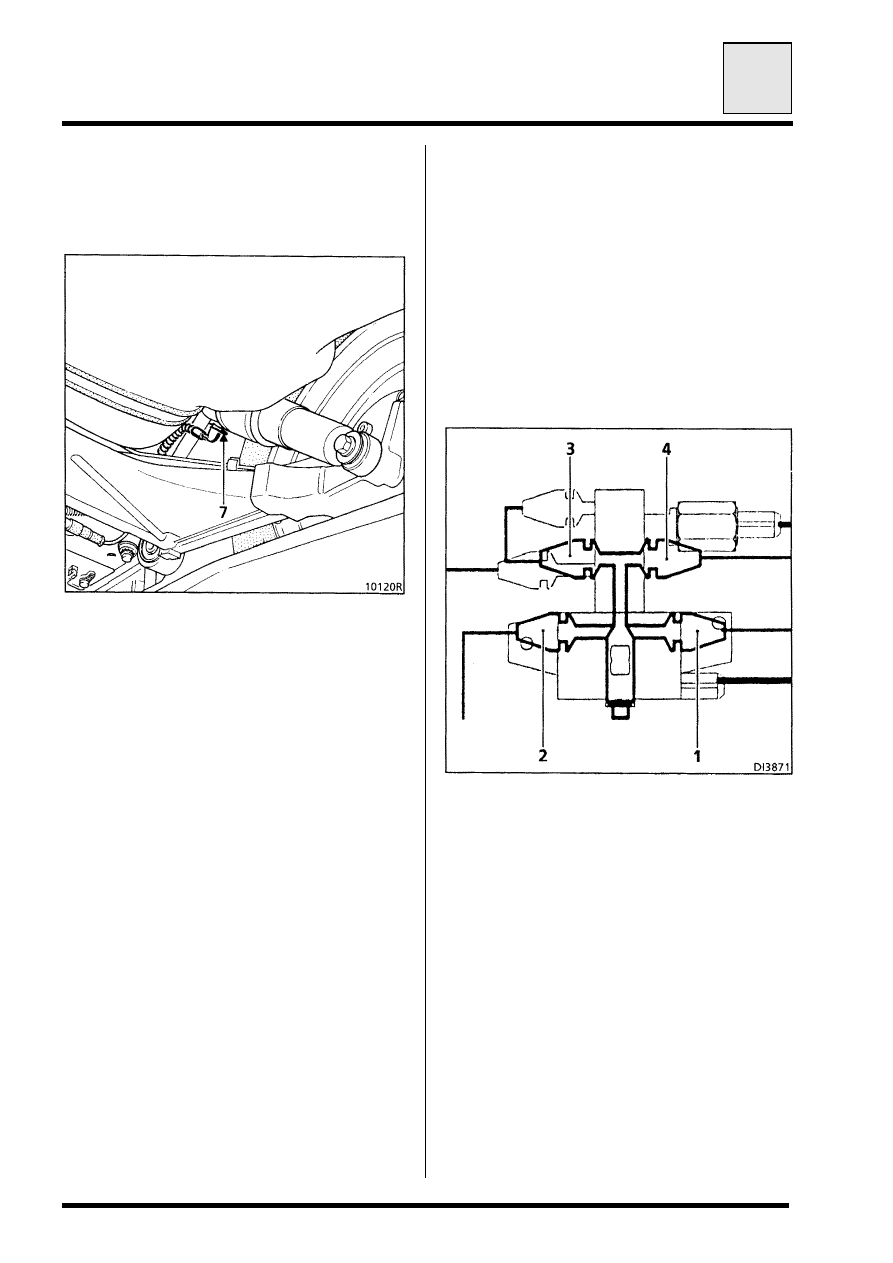

АМОРТИЗАТОР



 Снятие



 Отсоедините воздуховод от амортизатора,
освободив зажим (7).



 Установите автомобиль на двухстоечный

подъемник и снимите:

−

−

−

−  колесо,

−

−

−

−  верхний болт крепления,

−

−

−

−  нижний болт крепления.



 Установка



 Установите:

−

−

−

−  амортизатор,

−

−

−

−  два болта крепления (предварительно

смазанные смазкой MOLYKOTE BR2),

−

−

−

−  колесо.



 На автомобиле, стоящем на земле,
затяните болты крепления с указанными
ниже моментами:
−  верхний болт крепления:

 120 Н·м

−  нижний болт крепления:

 100 Н·м



 ВНИМАНИЕ:

 Все амортизаторы, проработавшие на

автомобиле в течение пробега в 1000 км

при нормальных условиях вождения без

пневматического давления в камерах,

должны быть заменены в обязательном

порядке (например, при отсоединенных

воздуховодах). Эта рекомендация должна

соблюдаться независимо от величины

нагрузки при эксплуатации автомобиля.

Поскольку камеры двух амортизаторов

соединены между собой пневматически,

амортизаторы следует заменять парами.

4-КАНАЛЬНЫЙ
ПНЕВМОРАСПРЕДЕЛИТЕЛЬ

 Снятие

 Отсоедините 4 воздуховода:
−

−

−

−  впускной воздуховод (1) компрессора,

−

−

−

−  выпускной воздуховод к левому

амортизатору (2),

−

−

−

−  выпускной воздуховод к

электромагнитному клапану (3),

−

−

−

−  выпускной воздуховод к правому

амортизатору (4).






 Отсоедините 4-канальный
пневмораспределитель от
электромагнитного клапана и снимите его.

 Установка

 Установка выполняется в
последовательности, обратной снятию.

ПНЕВМОСИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Система поддержания высоты кузова

38

38-11

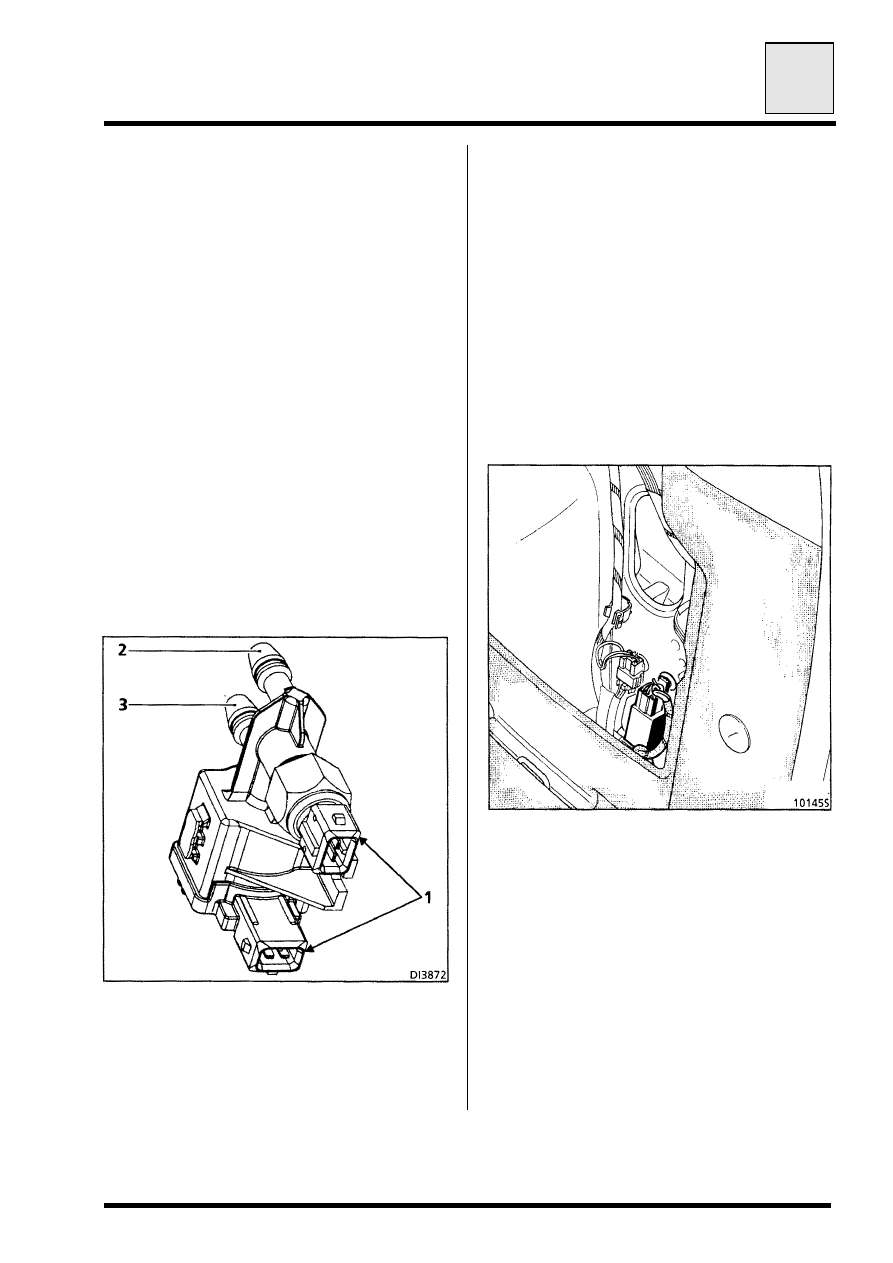

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН С РЕЛЕ
ДАВЛЕНИЯ

 Снятие

 Отсоедините аккумуляторную батарею.

 Отсоедините 2 электрических разъема (1).

 Отсоедините 4-канальный
пневмораспределитель и освободите его.

 Отсоедините 2 воздуховода:
−  впускной воздуховод 4-канального

пневмораспределителя (2),

−  выпускной воздуховод к регулятору

тормозных сил (3).


 Снимите:
−  два болта крепления электромагнитного

клапана с реле давления на кронштейне
датчика высоты кузова,

−  электромагнитный клапан с реле

давления.






 Установка

 Установка выполняется в
последовательности, обратной снятию.


БЛОК УПРАВЛЕНИЯ СИГНАЛИЗАЦИЕЙ

 Снятие

 Отсоедините аккумуляторную батарею.

 В багажном отсеке:
−  снимите крышку с правой стороны,

−  снимите облицовку, чтобы получить

доступ к блоку управления
сигнализацией.


 Снимите:
−  электрический разъем,

−  блок управления сигнализацией.






 Установка

 Установка выполняется в
последовательности, обратной снятию.
