СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Замок двери задка

52-3

52

B

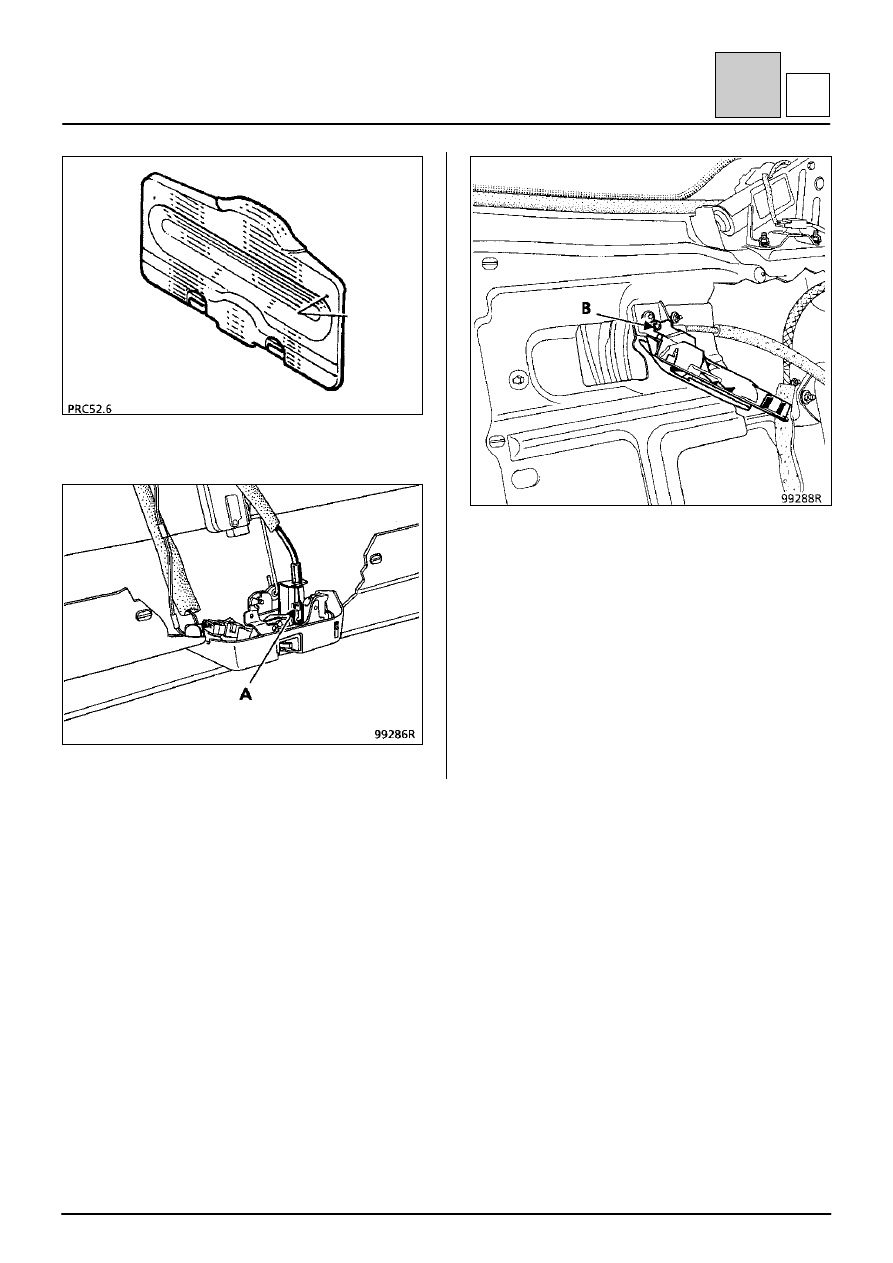

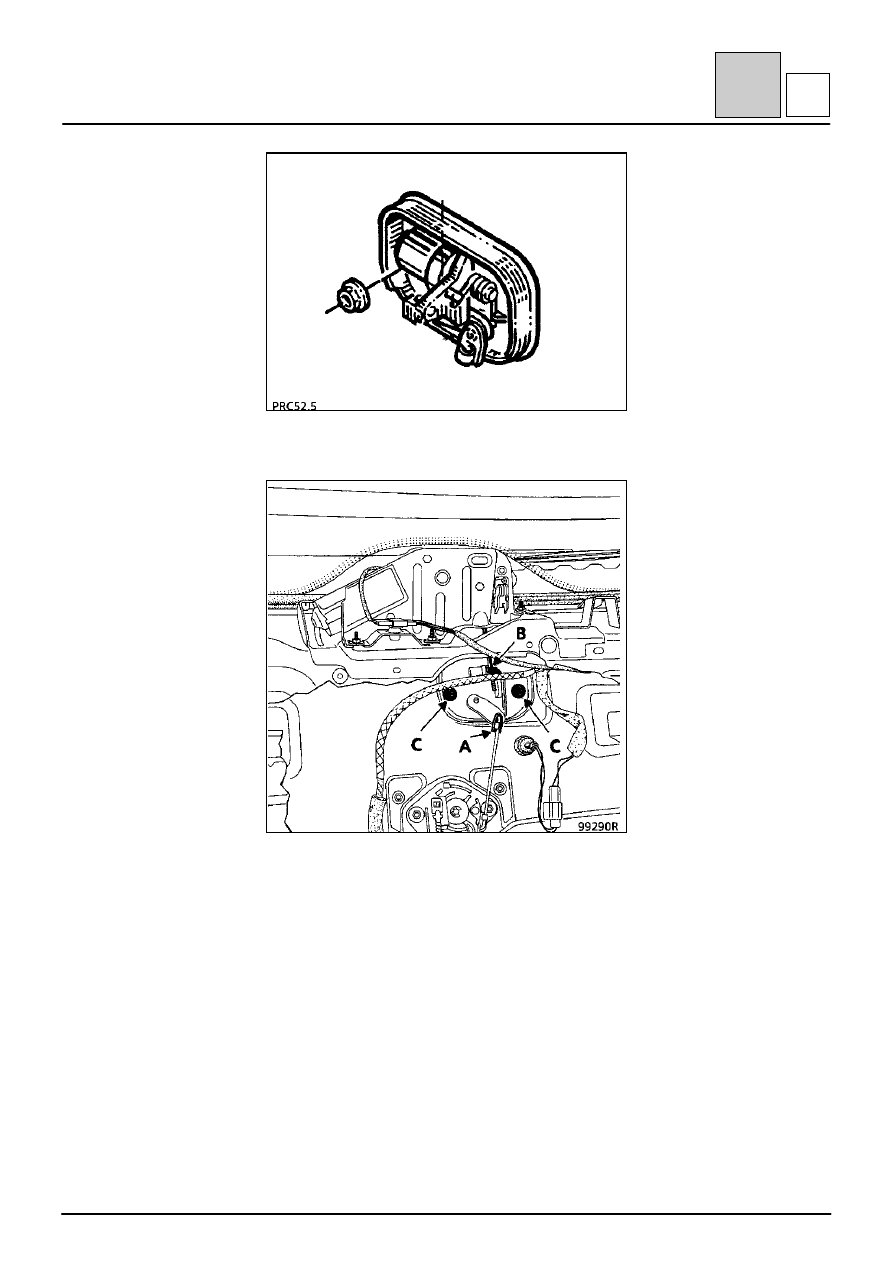

СНЯТИЕ ЗАМКА

Снимите внутреннюю обивку двери задка (см.
операцию 73 А).

Отсоедините тягу привода замка на отпирание (А).
Отсоедините разъем проводов замка (В).

Отверните три винта крепления (С).

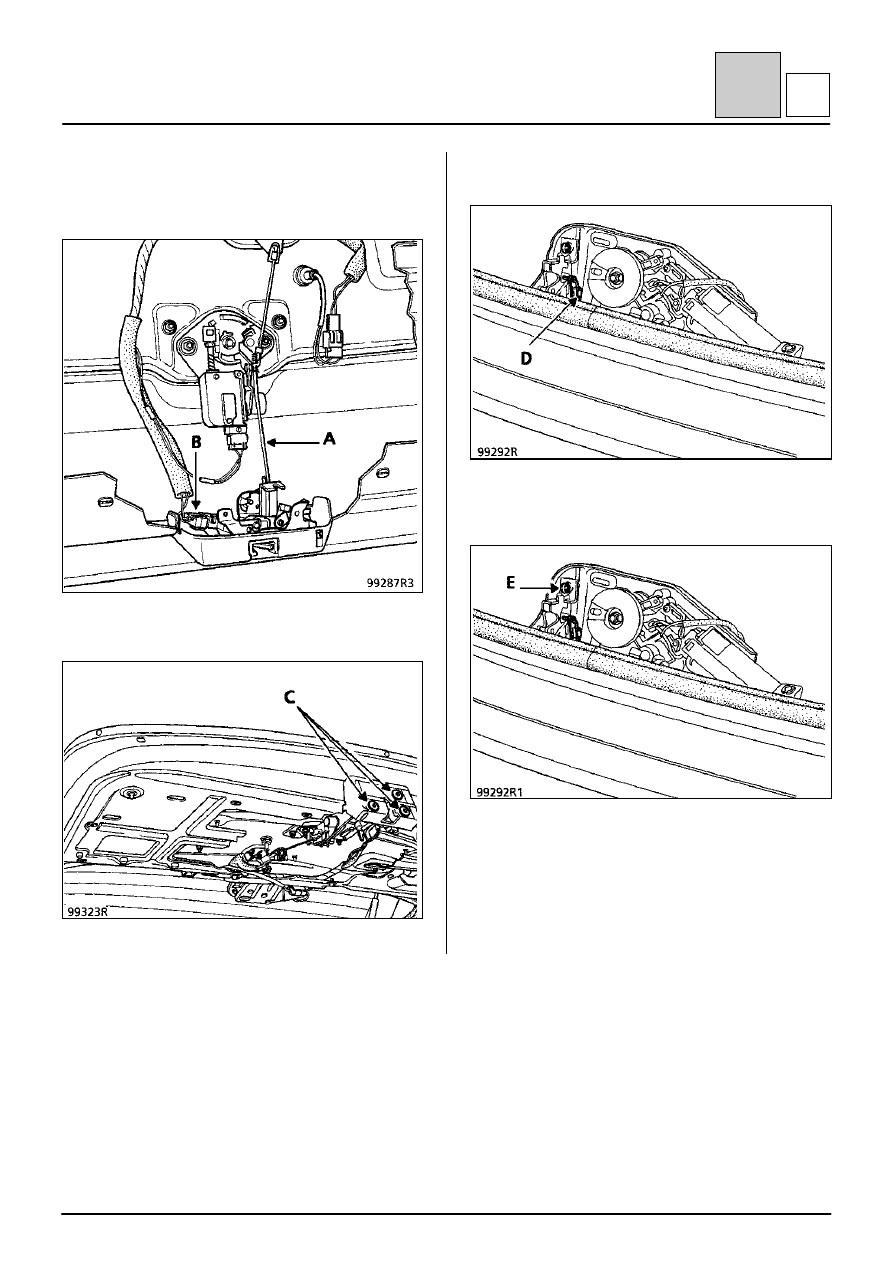

СНЯТИЕ ЗАМКА ОПУСКНОГО СТЕКЛА ДВЕРИ
ЗАДКА

Отсоедините тягу привода замка на
отпирание (D).

Отверните винт крепления (Е).

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Ручка опускного стекла двери задка

52-4

52

С

Снимите внутреннюю обивку двери задка.

Отсоедините:
– тягу привода замка на отпирание,
– тягу привода замка на запирание.

Отверните две гайки крепления.

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

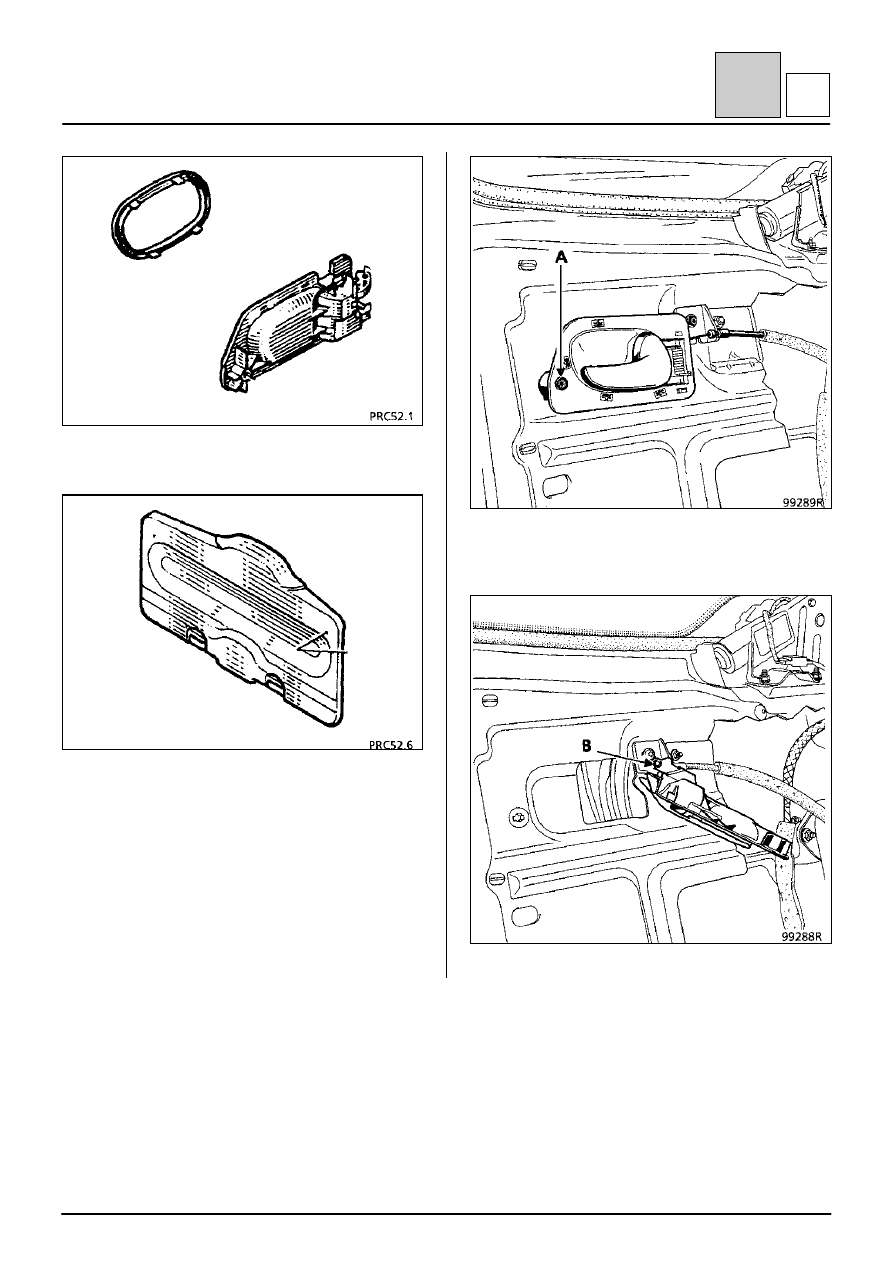

Внутренняя ручка двери задка

52-5

52

D

Снимите внутреннюю обивку двери задка, как
указано в разделе 7 (операция 73 А).

Отверните винт (А) крепления ручки двери.

Отсоедините трос привода замка, сняв зажим (В).

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Трос привода замка двери задка от внутренней ручки

52-6

52

E

Снимите обивку двери задка, как указано в
разделе 7 (см. операцию 73 А).

Отсоедините трос привода, сняв зажим (А).

Снимите фиксатор (В).
Снимите трос привода.
