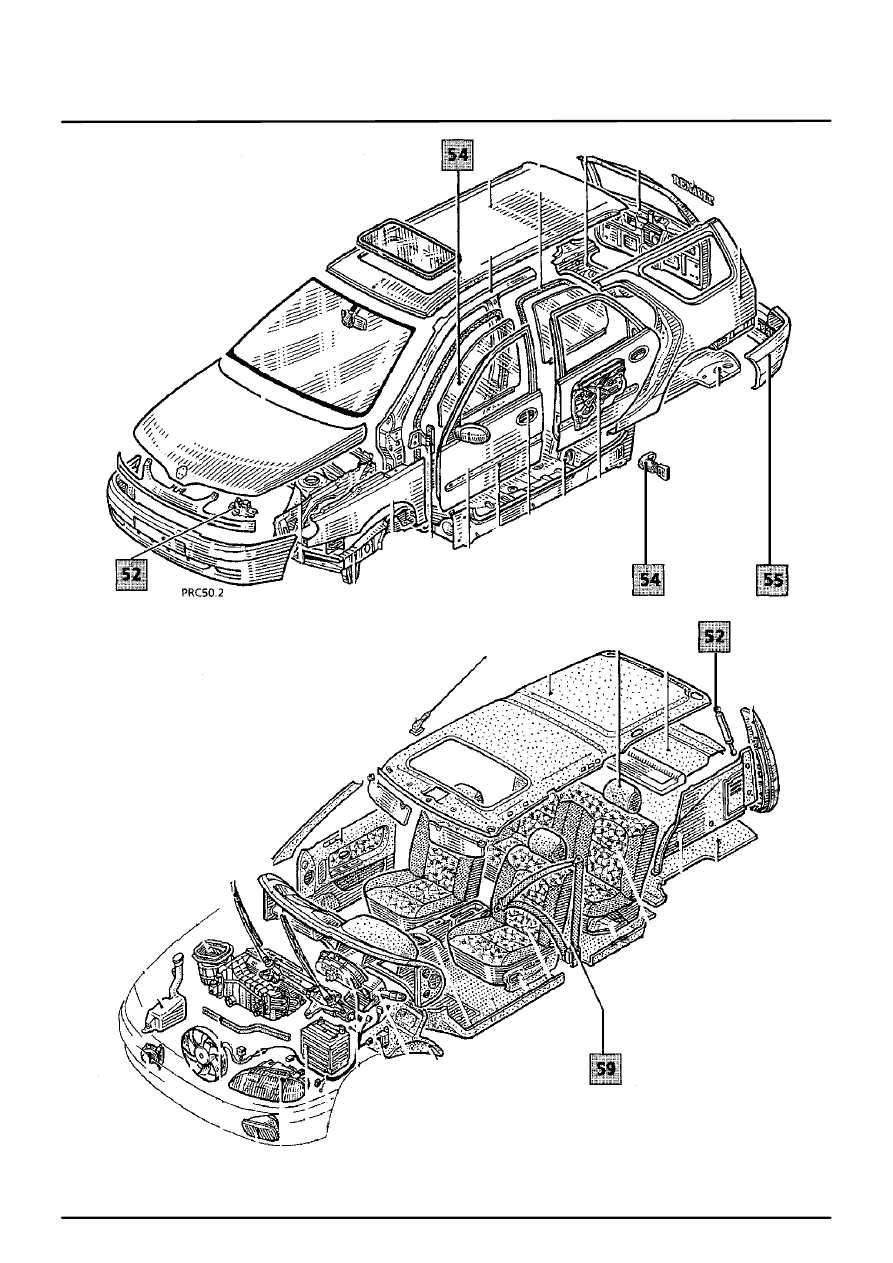

СХЕМА-ИЛЛЮСТРАЦИЯ К ОГЛАВЛЕНИЮ

Оглавление

Страница

СНЯТИЕ И УСТАНОВКА
МЕХАНИЗМОВ НЕБОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ
КУЗОВА

Цилиндр замка двери задка

52-1

Замок двери задка

52-3

Ручка опускного стекла двери задка

52-4

Внутренняя ручка двери задка

52-5

Газонаполненные упоры двери задка 52-7

СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ
ОСТЕКЛЕНИЯ

Заднее стекло боковины

54-1

Опускное стекло двери задка

54-3

Неподвижное стекло двери задка

54-4

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ
ЗАЩИТНЫХ ЭЛЕМЕНТОВ КУЗОВА

Задний спойлер

55-1

Молдинг нижней кромки двери задка 55-3
Молдинг крыши

55-4

Задний бампер

55-5

СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ
ВНУТРЕННЕЙ БЕЗОПАСНОСТИ

Продольные дуги багажника крыши

59-1

Задние ремни безопасности

59-2

Ремень безопасности детского
сиденья

59-3

52

54

55

59

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Цилиндр замка двери задка

52-1

52

A

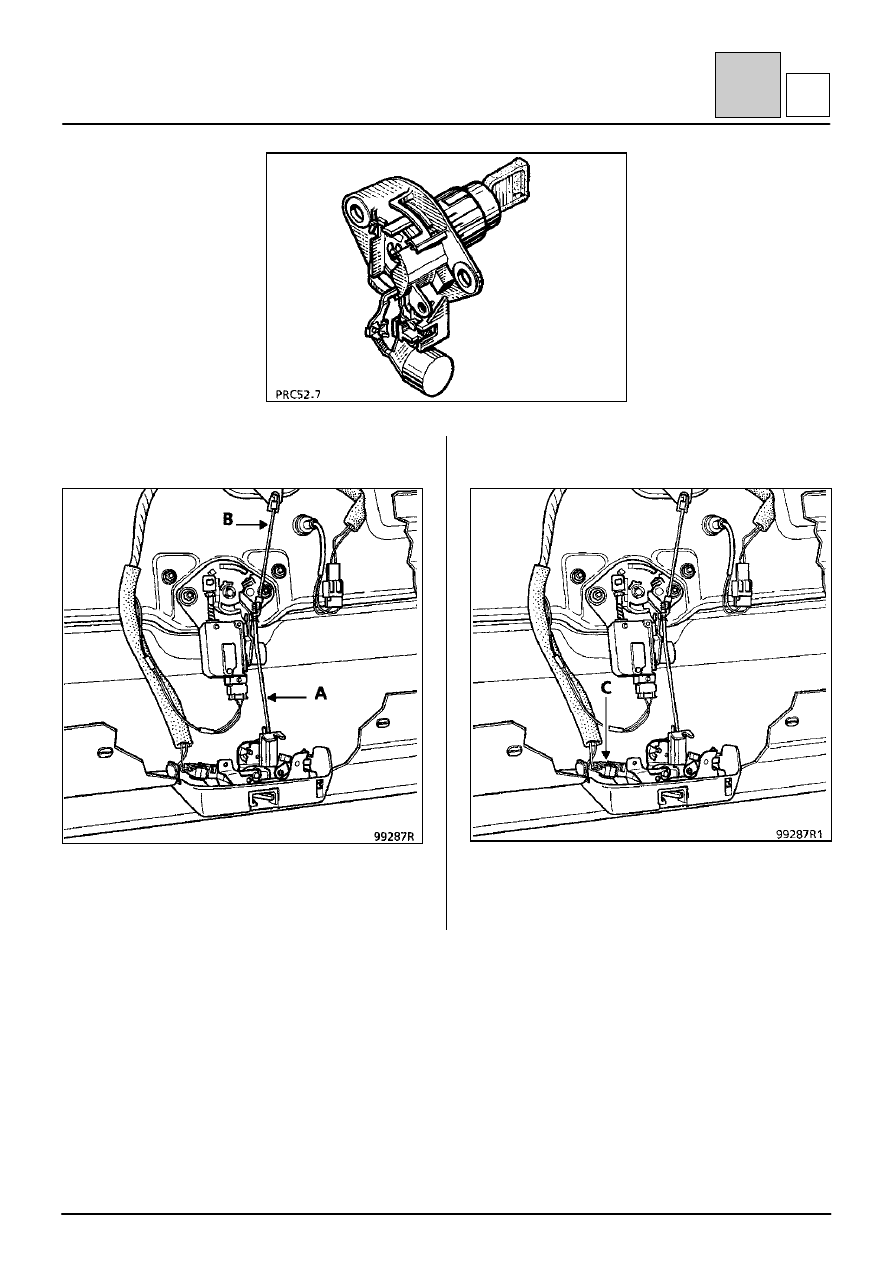

Снимите внутреннюю обивку двери задка (см.
операцию 73 А)

Отсоедините:
– тягу привода замка на отпирание (А),
– тягу привода замка на запирание (В).

Отсоедините разъем проводов (С).

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Цилиндр замка двери задка

52-2

52

A

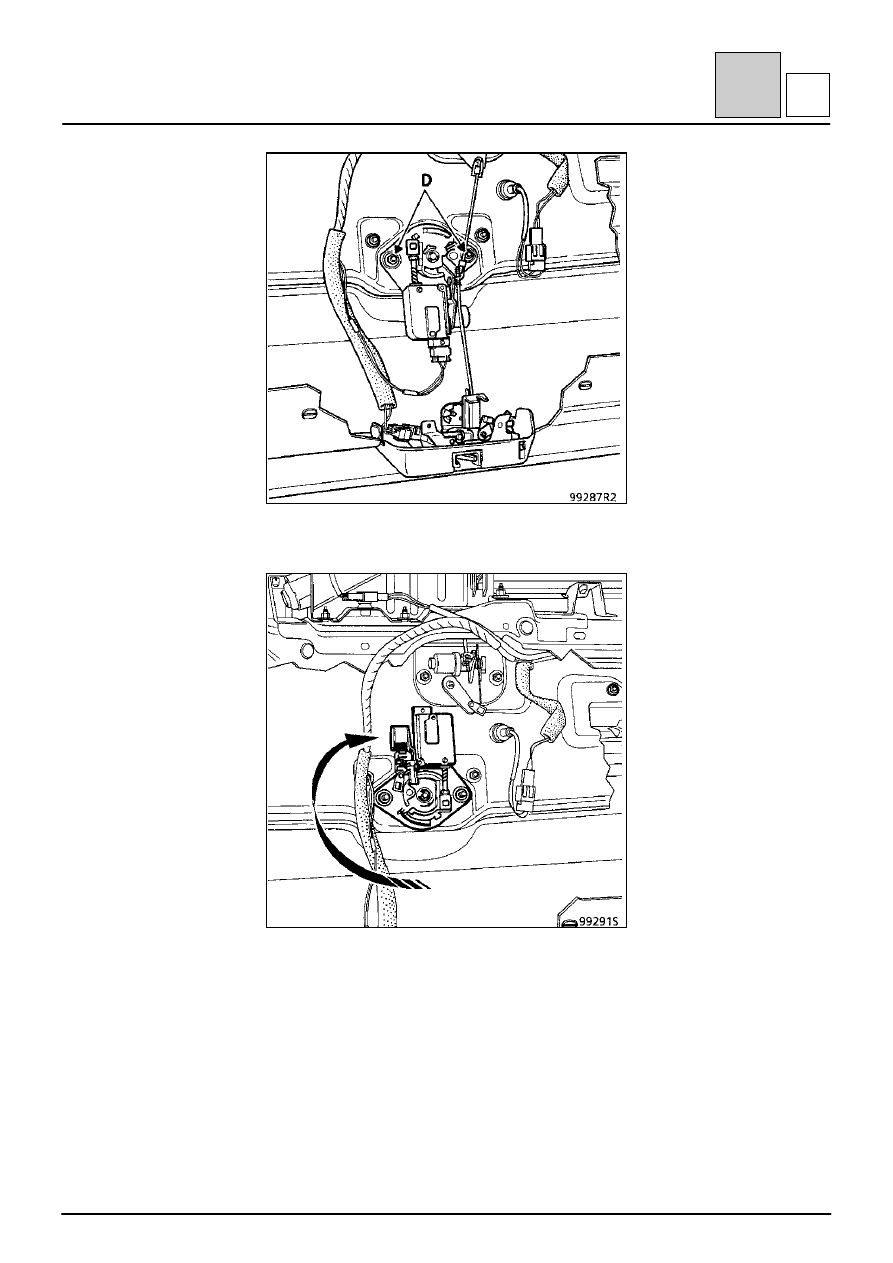

Отверните две гайки крепления (D).

Извлеките цилиндр замка, повернув его на пол-
оборота.
