ЭЛЕКТРОПРОВОДКА

Наружные зеркала заднего вида

88-12

88

ОБОГРЕВАТЕЛИ НАРУЖНЫХ ЗЕРКАЛ
ЗАДНЕГО ВИДА

Описание
Обогреватель обеспечивает удаление с
поверхности зеркала льда и влаги и представляет
собой нагреватель, выполненный в виде сетки и
расположенный между стеклом зеркала и
пластиковым корпусом.

Принцип действия

Обогреватель включается нажатием кнопки
«обогреватель заднего стекла», расположенной
на панели управления отопителем.

Система обогрева наружных зеркал заднего вида
подключена к системе обогрева заднего стекла.
Поэтому все временные параметры для
указанных устройств аналогичны.

Обогреватели правого и левого зеркала заднего
вида включены параллельно обогревателю
заднего стекла, т. е. подключены к контакту 5
реле 235 управления обогревателем заднего
стекла (см. раздел «Обогреватель заднего
стекла»).

Основные неисправности
Проверьте:
– Исправность предохранителя 10 А.
– Надежность подсоединения обогревателя

стекла.

– Изоляцию и целостность цепи питания

(см. электрическую схему).

ПРИМЕЧАНИЕ: Порядок замены стекол зеркал
заднего вида приводится в главе 56.

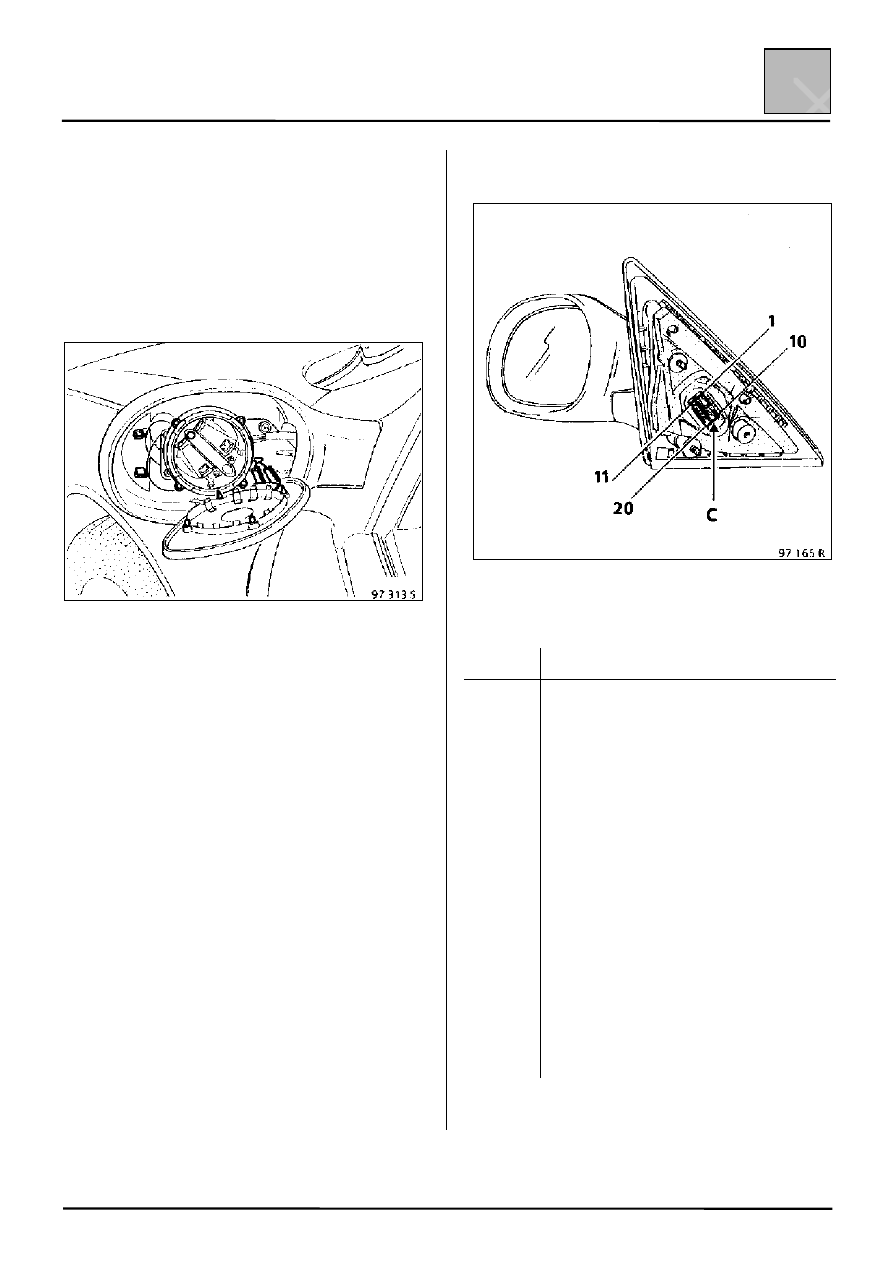

Подсоединение проводки

Белый модуль разъема С

Контакт

Назначение

1

Масса наружного зеркала заднего вида

2

Не используется

3

Масса датчика температуры
окружающего воздуха (только со
стороны пассажира)

4

Сигнал датчика температуры
окружающего воздуха (только со
стороны пассажира)

5

Не используется

6

Регулировка положения зеркала
(вверх-вниз)

7

Регулировка положения зеркала
(вправо-влево)

8

Общий вывод электродвигателей
привода зеркал

9

Не используется

10

«+» после замка зажигания
обогревателя зеркала заднего вида

Желтый модуль разъема С (не используется).

ЭЛЕКТРОПРОВОДКА

Наружные зеркала заднего вида

88-13

88

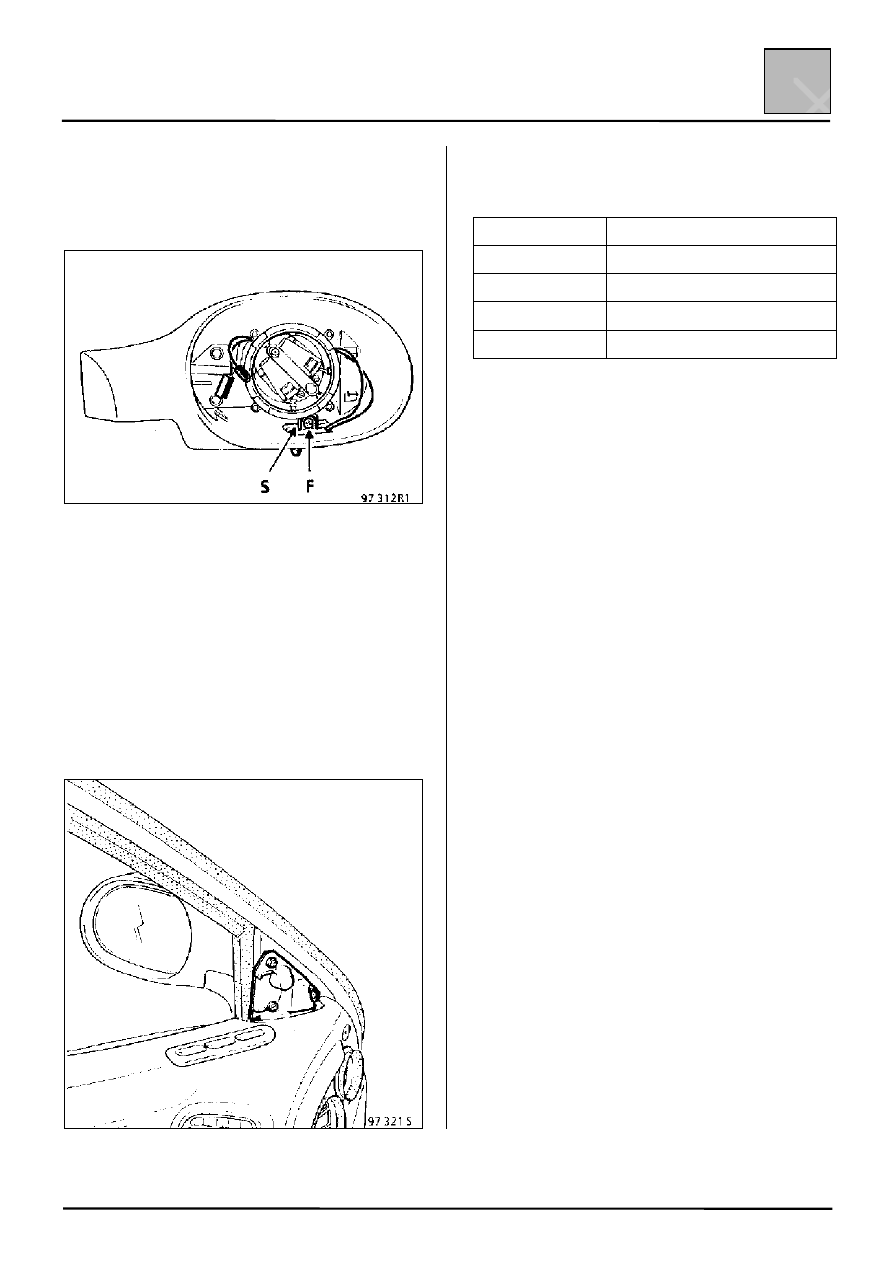

ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО
ВОЗДУХА

Датчик (S) расположен в правом наружном
зеркале заднего вида.

Исправность датчика проверяется омметром,
подключаемым между контактами 3 и 4 разъема
(С) со стороны зеркала заднего вида.

ВНИМАНИЕ: Разъем правого наружного зеркала
заднего вида перевернут, поэтому контакт 1
располагается в нижней правой части разъема.

Для того, чтобы получить доступ к разъему (С)
наружного зеркала заднего вида, необходимо
выполнить следующие операции:
– Аккуратно отсоедините внутреннюю облицовку.
– Отверните три винта, крепящие крышку

разъема, и снимите разъем.

Сопротивление датчика должно
соответствовать значениям, приведенным в
таблице:

Температура

Сопротивление

0

°С

6 кОм

± 500 Ом

20

°С

3 кОм

± 300 Ом

25

°С

2,5 кОм

± 300 Ом

30

°С

2 кОм

± 300 Ом

Основные неисправности

• Указатель температуры окружающего воздуха

показывает -40

°C:

датчик отсоединен или повреждена проводка.

• Указатель температуры окружающего воздуха

показывает +80

°C:

короткое замыкание в датчике или проводке.

• Неправильные показания указателя

температуры окружающего воздуха: замените
датчик.

ПРИМЕЧАНИЕ: Дополнительную информацию об
индикации времени и температуры см. в разделе
84.

Замена датчика

Снимите стекло правого наружного зеркала
заднего вида (см. раздел 56).

Отверните винты крепления корпуса и снимите
датчик (F).

Пометьте провода датчика и перережьте их.

Установите новый датчик и подсоедините провода
при помощи термоусадочной муфты.

ЭЛЕКТРОПРОВОДКА

Обогреватели сидений

88-14

88

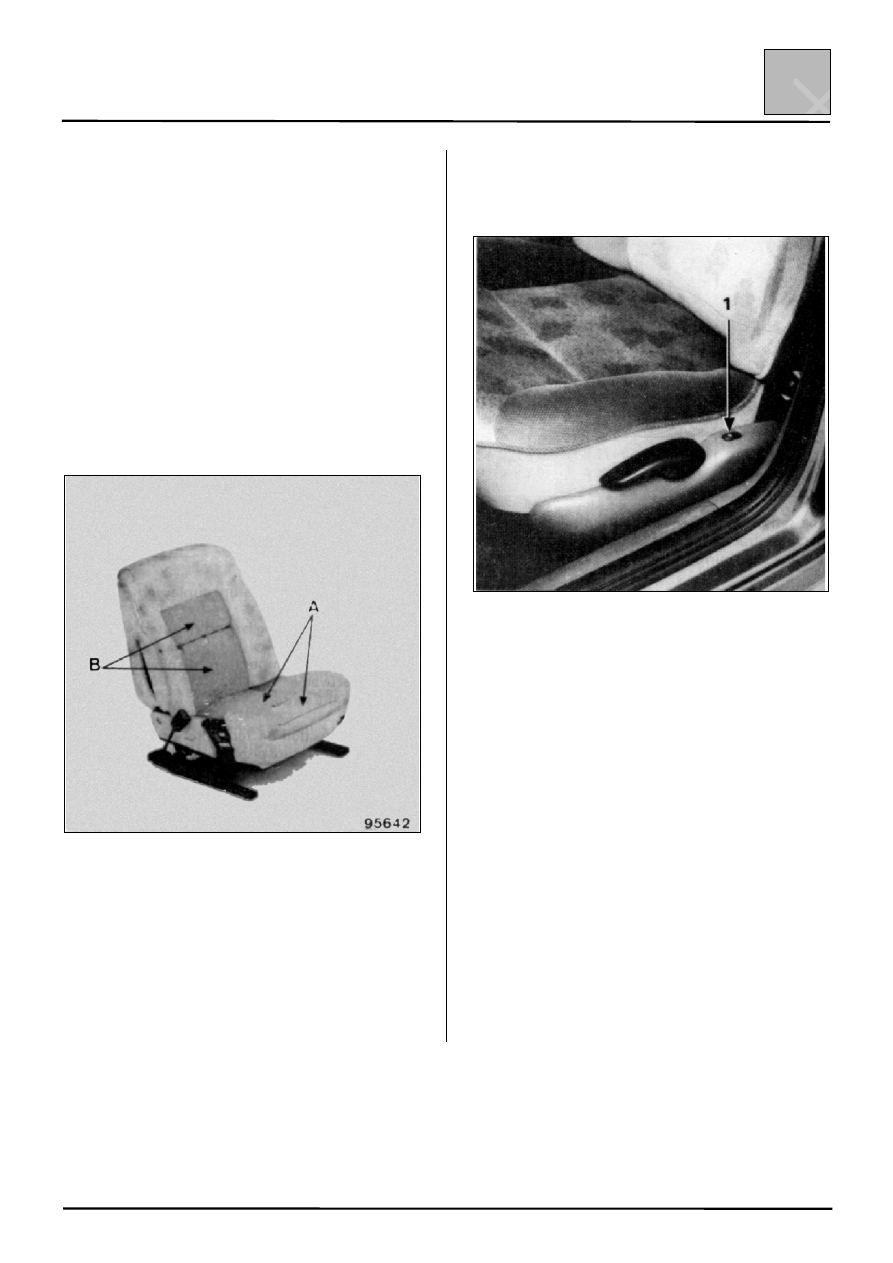

ОПИСАНИЕ

Обогреватели передних сидений представляют
собой нагревательный элемент, размещенный
между обивкой и внутренней набивкой сиденья.

На каждом из передних сидений (в зависимости от
модификации) устанавливается отдельный
обогреватель. Для обоих обогревателей
предусмотрена общая контрольная лампа.

Обогреватель состоит из:
– двух нагревательных элементов:

Нагревательный элемент мощностью 49,6 Вт,
установленный в подушке (А).
Нагревательный элемент мощностью 25,4 Вт,
установленный в подушке (В).

– В подушке последовательно с нагревательным

элементом установлен термовыключатель.
При помощи термовыключателя производится
включение или отключение обогревателей.

ПРИМЕЧАНИЕ: Более подробная информация
приведена в разделе 77.

ПРИНЦИП ДЕЙСТВИЯ

Обогреватели включаются при нажатии кнопки (1).

При включении одного или обоих обогревателей
загорается контрольная лампа на приборном
щитке.

ВНИМАНИЕ

Контрольная лампа может гореть и при
выключенных обогревателях.

При снижении температуры в салоне
ниже12

°С ± 5°C в зоне термовыключателя, он

включает обогреватели сидений.

Если температура в салоне достигает 27

°C ± 3°C,

термовыключатель отключает обогреватели.

Если температура в салоне снова опускается до
12

°С ± 5°C, то обогреватели остаются

включенными (горит контрольная лампа) и
термовыключатель повторяет цикл обогрева.

Контрольная лампа гаснет только при отключении
обогревателей нажатием кнопки (1).

ЭЛЕКТРОПРОВОДКА

Обогреватели сидений

88-15

88

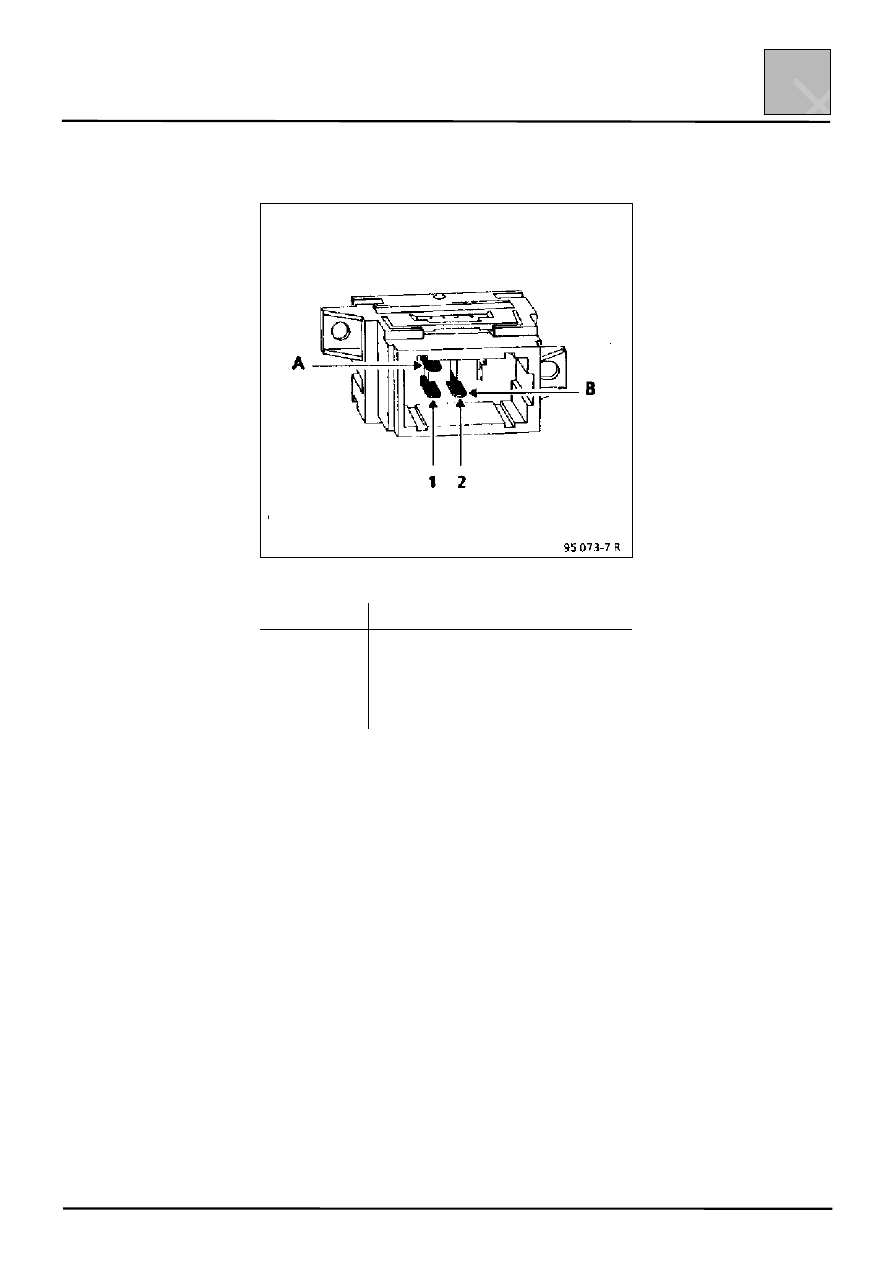

ПОДКЛЮЧЕНИЕ

Контакт

Назначение

А1

Масса

В1

Контрольная лампа
обогревателей сидений

В2

Выключатель обогревателей
сидений
