Renault Laguna. Руководство - часть 279

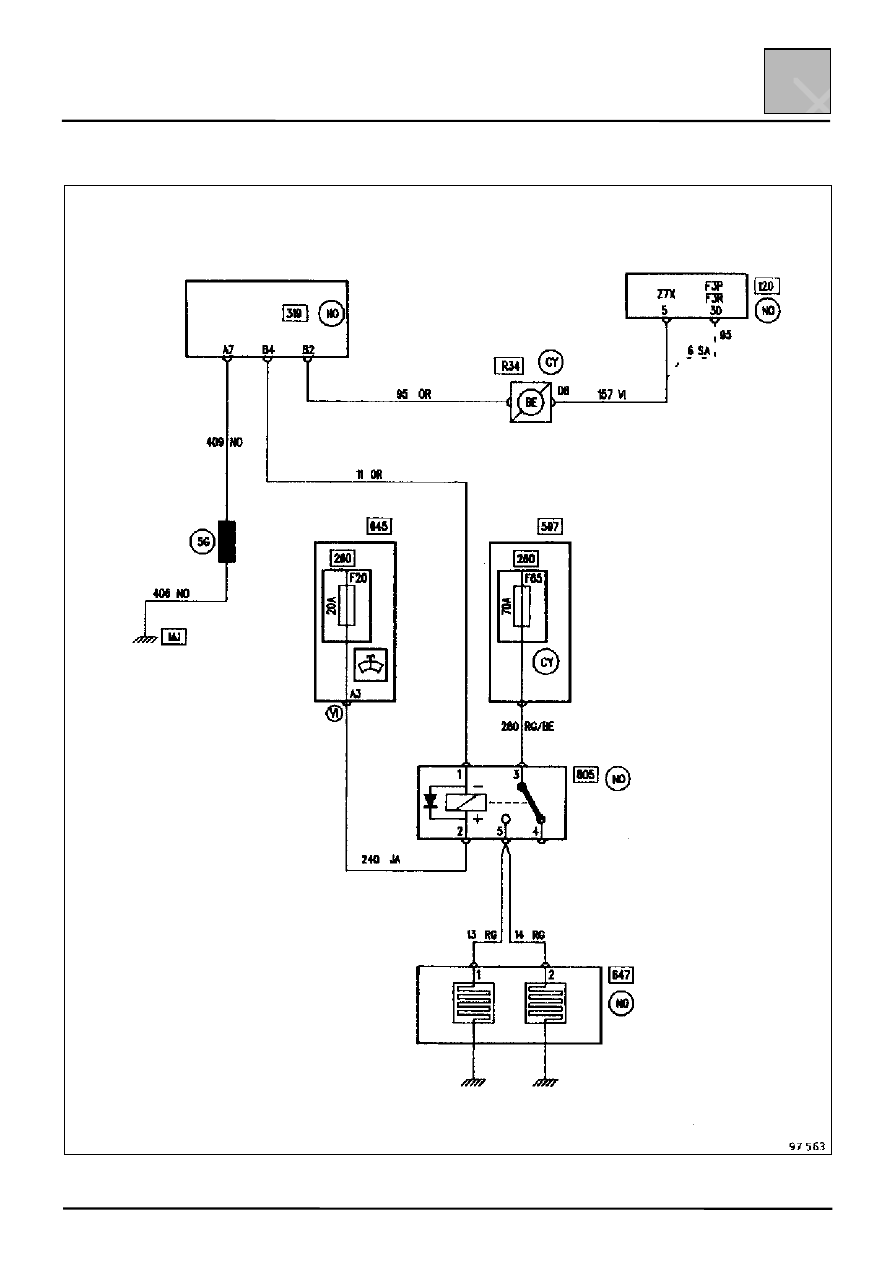

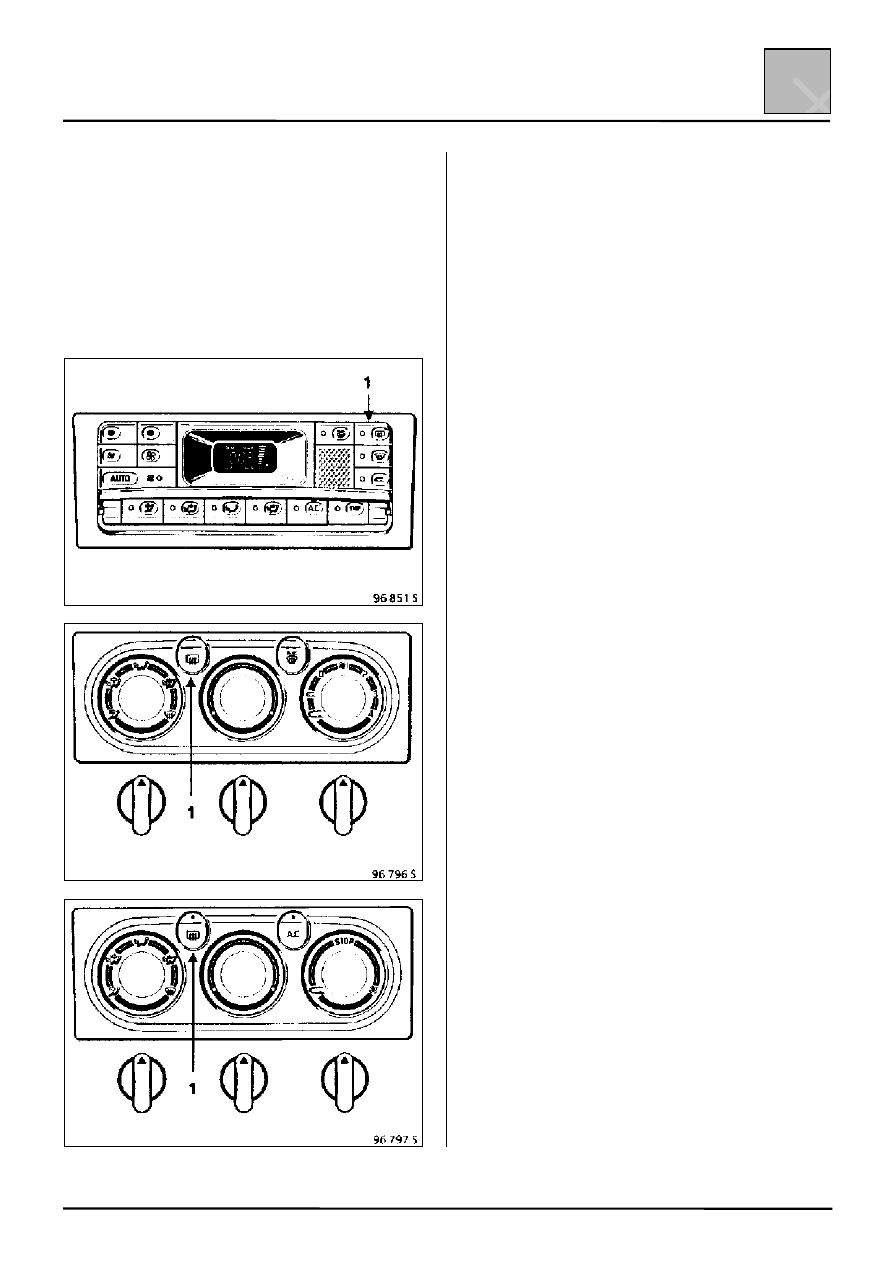

ЭЛЕКТРОПРОВОДКА Электрический обогреватель ветрового стекла 88-4 88 ЭЛЕКТРИЧЕСКАЯ СХЕМА ЭЛЕКТРОПРОВОДКА Электрический обогреватель ветрового стекла 88-5 88 ПОИСК НЕИСПРАВНОСТЕЙ Не работает ни один из нагревательных элементов. • Для моделей, оборудованных кондиционером: Подсоедините переносной диагностический Диагностическая карта: Система кондиционирования При включенном обогревателе: проверьте Напряжение 12 В имеется? да нет Нет да Проверьте наличие напряжения +12 В после замка зажигания на обмотке реле 805. Все обнаруженные дефекты устраните. Неисправность сохраняется? нет нет да да Проверьте целостность проводки между контактом 5 реле 805 и контактами 1 и 2 разъема питания ветрового стекла. Все обнаруженные дефекты устраните. Неисправность не устранена? нет нет да да Проверьте целостность проводки между контактом 1 реле 805 и контактом В4 черного 14-контактного разъема панели управления отопителем. Все обнаруженные дефекты устраните. Неисправность сохраняется? нет нет да да В порядке. Проверьте наличие напряжения 12 В на контакте 3 реле 805. Напряжение 12 В имеется? Восстановите напряжение «+» до замка зажигания. Проверьте наличие напряжения 12 В на контакте 5 реле 805. Напряжение 12 В имеется? Установите новое реле. Установите новое реле. В порядке. В порядке. В порядке. Проверьте наличие напряжения 0 В на контакте 1 реле 805 управления обогревателем ветрового стекла. Напряжение 0 В имеется? Проверьте замыкание на массу для обоих нагревательных элементов. При необходимости восстановите замыкание на массу. Неисправность сохраняется? Установите новое ветровое стекло. Установите новую панель управления отопителем. ЭЛЕКТРОПРОВОДКА Электрический обогреватель ветрового стекла 88-6 88 ПОИСК НЕИСПРАВНОСТЕЙ Не работает один из нагревательных элементов. Не работает левый нагревательный элемент. Не работает правый нагревательный элемент. Проверьте исправность цепи между контактом 5 реле 805 и контактом 1 разъема питания обогревателя ветрового стекла. Все обнаруженные дефекты устраните. Неисправность сохраняется? Проверьте исправность цепи между контактом 5 реле 805 и контактом 2 разъема питания обогревателя ветрового стекла. Все обнаруженные дефекты устраните. Неисправность сохраняется? да нет нет да Проверьте замыкание на массу левого обогревателя ветрового стекла. Все обнаруженные дефекты устраните. Неисправность сохраняется? да да Проверьте замыкание на массу правого обогревателя ветрового стекла. Все обнаруженные дефекты устраните. Неисправность сохраняется? нет нет В порядке. Установите новое ветровое стекло. В порядке. В порядке. ЭЛЕКТРОПРОВОДКА Электрический обогреватель заднего стекла 88-7 88 ОПИСАНИЕ Обогрев заднего стекла осуществляется при Обогреватель включается на 15 минут ± 1 минута.
