РУЛЕВОЙ МЕХАНИЗМ

Рулевая колонка

36-15

36

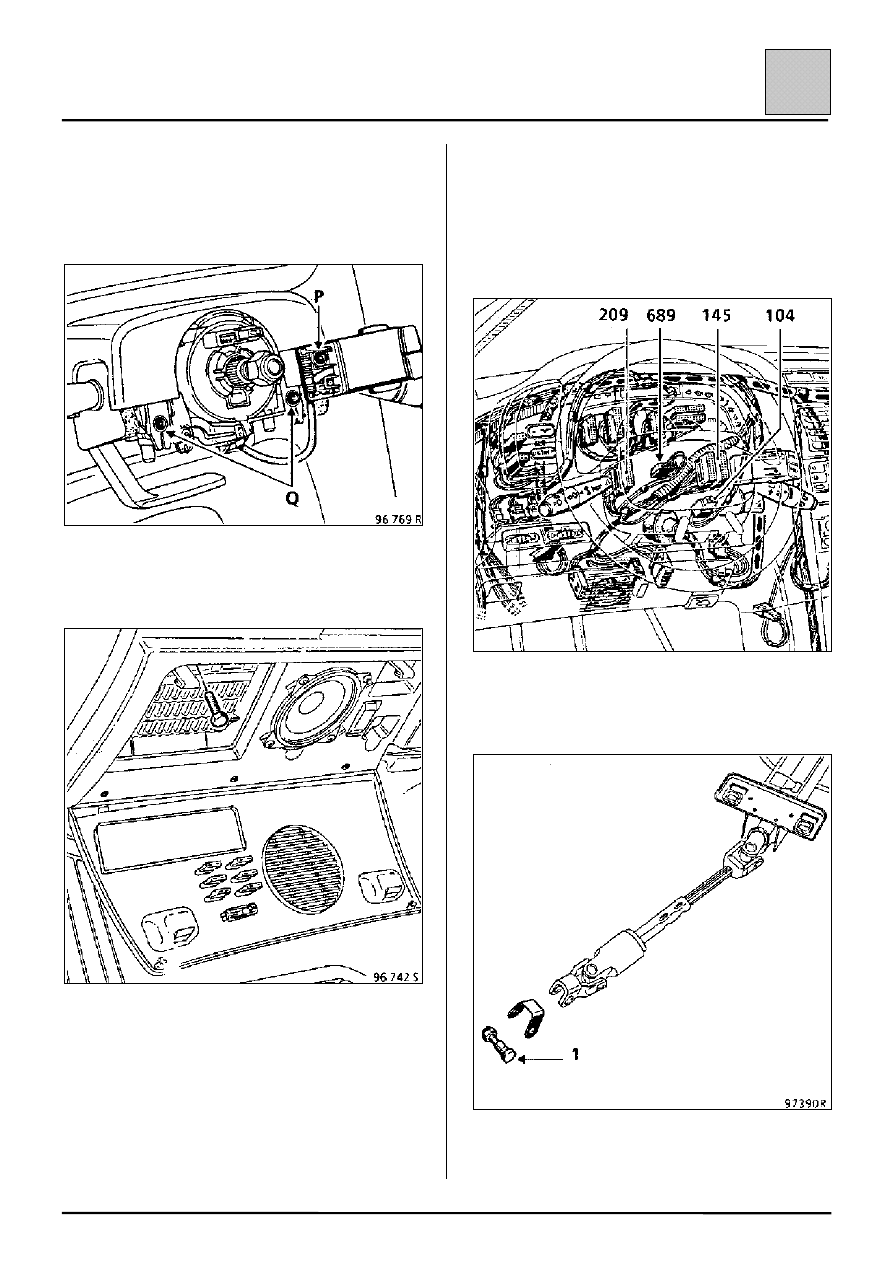

– крышку пульта дистанционного управления

аудиосистемой и болт (P) его крепления,

– верхний облицовочный кожух рулевой колонки,

вывернув два болта (Q),

– громкоговоритель синтезатора речи (если он

установлен).

Отсоедините разъемы:
– выключателя зажигания (104),
– переключателя стеклоочистителя и омывателя

ветрового стекла (145),

– переключателя наружного освещения (209),
– спирального токопередающего устройства

(подушки безопасности и системы круиз-
контроля), если оно установлено (689).

Снимите:
– эксцентриковый болт и гайку (1) крепления

вилки карданного шарнира рулевого вала (в
салоне),

– четыре гайки крепления рулевой колонки и

рулевую колонку в сборе с подрулевым
переключателем.

РУЛЕВОЙ МЕХАНИЗМ

Рулевая колонка

36-16

36

УСТАНОВКА (особенности)

При блокировке рулевой колонки замком
выключателя зажигания рулевое колесо
находиться в среднем положении.

Поэтому:

•  Установите рейку рулевого механизма в

среднее положение (колеса должны стоять в
положении прямолинейного движения).


•  Установите рулевую колонку (заблокирован-

ную) и соедините вилку карданного шарнира с
хвостовиком приводной шестерни.

Закрепите рулевую колонку и:
– соедините разъемы,
– поставьте на место верхний и нижний

облицовочные кожухи рулевой колонки.

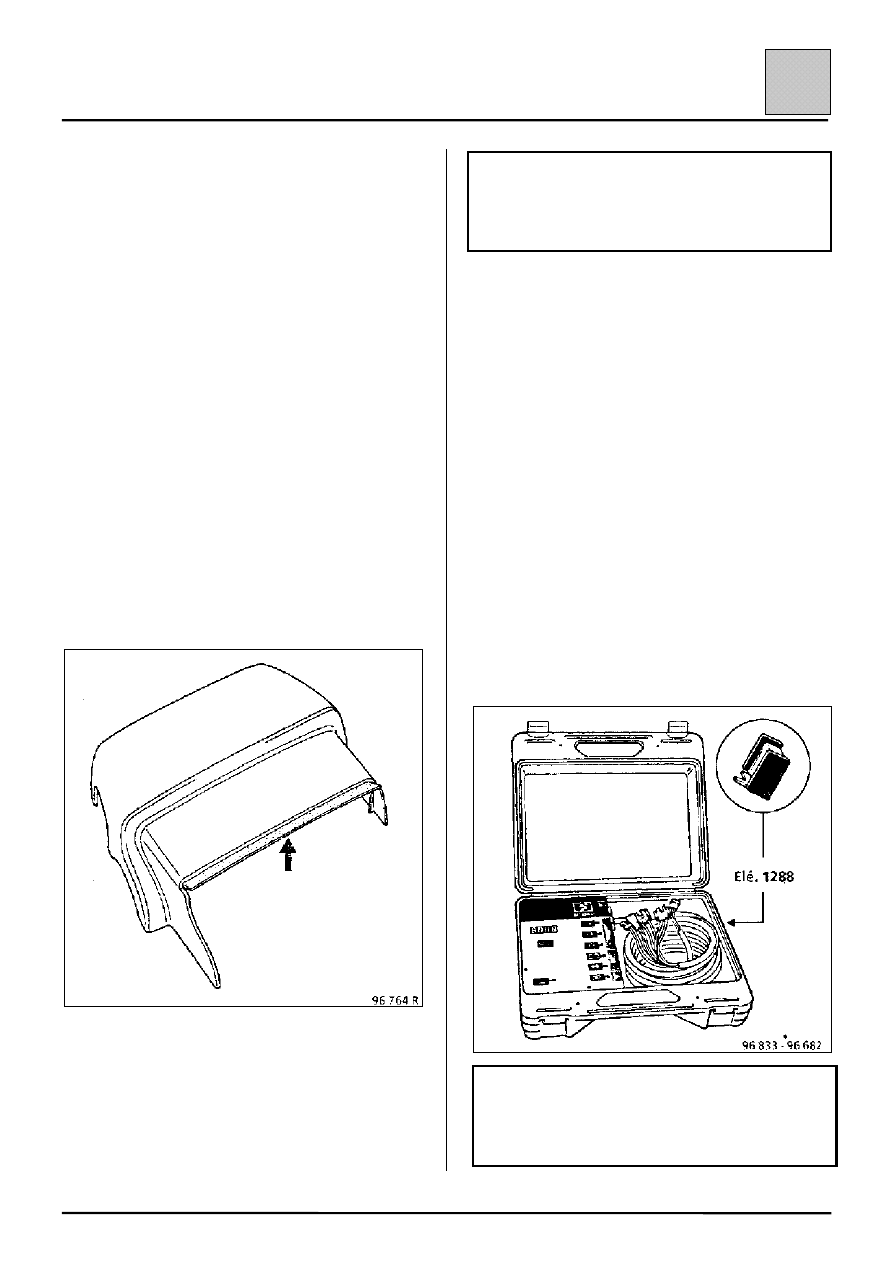

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

Обеспечьте правильную установку следующих
элементов:
– резиновой прокладки верхнего облицовочного

кожуха рулевой колонки,

– рулевого колеса,
– эксцентрикового болта и гайки вилки

карданного шарнира рулевого вала и затяните
их с рекомендуемым моментом.

ВАЖНОЕ ЗАМЕЧАНИЕ

автомобиль с подушкой безопасности

В целях безопасности перед установкой подушки
безопасности проверьте ее состояние при помощи
контрольного прибора XR BAG (Elé/1288).

ПРОВЕРКА

Включите зажигание.

При отсоединенном разъеме (белом) подушки
безопасности сигнальная лампа подушки безопас-
ности должна светиться в течение нескольких
секунд, а затем мигать.

Выключите зажигание.

Присоедините инертный воспламенитель от
прибора XR BAG (Elé/1288) вместо подушки
безопасности.

Включите зажигание. Сигнальная лампа подушки
безопасности должна светиться в течение
нескольких секунд, а затем погаснуть (и остаться
в этом состоянии).

Подождите одну минуту.

Если проверка дала положительный результат,
установите подушку безопасности на автомобиль
после замены гайки крепления рулевого колеса, в
противном случае см. главу «Диагностика неисп-
равностей» раздела «Подушка безопасности».

ВНИМАНИЕ: подушка безопасности имеет
конструкцию, специально разработанную для
данного автомобиля. Поэтому перед
установкой проверьте номер подушки на ее
обратной стороне.

РУЛЕВОЙ МЕХАНИЗМ

Рулевая колонка

36-17

36

ОСОБЕННОСТИ СПИРАЛЬНОГО
ТОКОПЕРЕДАЮЩЕГО УСТРОЙСТВА

Устройство обеспечивает соединение
электропроводки между рулевой колонкой и
рулевым колесом.

Переключатель содержит полосу с четырьмя
электропроводными дорожками (система круиз-
контроля и подушки безопасности) достаточной
длины, чтобы обеспечить 2,5 оборота рулевого
колеса (до крайнего положения плюс
дополнительный участок для безопасности) в
каждую сторону.

При установке его правильное положение должно
быть обеспечено:

• либо установкой колес в положение

прямолинейного движения во время снятия
устройства, чтобы при установке
электропроводящая полоса была расположена
в среднем положении,

• либо ручной установкой в среднее положение

(управляемые колеса в положении
прямолинейного движения) подвижного
участка полосы поворотом устройства на 2,5
оборота из какого-либо крайнего положения
(нажав центральный стопорный штифт).
