Renault Laguna. Руководство - часть 47

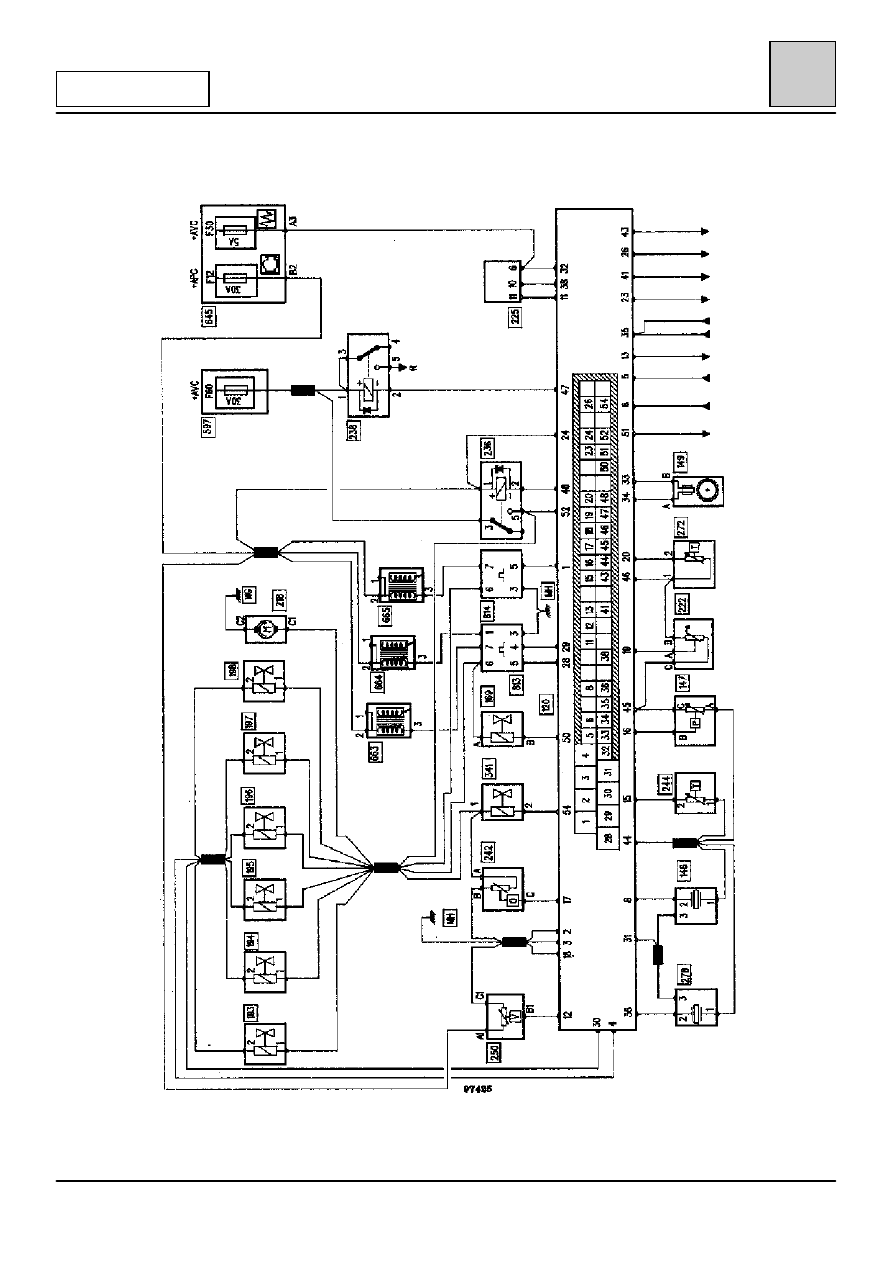

ВПРЫСК ТОПЛИВА Диагностика 17-25 17 ДВИГАТЕЛЬ Z7X ФУНКЦИОНАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ВПРЫСК ТОПЛИВА Диагностика 17-26 17 ДВИГАТЕЛЬ Z7X ТАБЛИЦА НАЗНАЧЕНИЙ КОНТАКТОВ КОМПЬЮТЕРА Контакты НАИМЕНОВАНИЕ 1 Управление силовым каскадом № 2 для катушки № 3 2 Силовая масса № 1 3 Силовая масса № 2 4 Управление инжекторами через массу 5 Информация от обогревателя ветрового стекла (0 — 12 В) 6 Информация о включении-выключении кондиционера и запрос на включение компрессора (0 — 12 В) 7 Не используется 8 Сигнал датчика детонации № 1 9 Не используется 10 Не используется 11 Линия диагностики К двухсторонняя для входа в режим диагностики (поиск компьютера), выдачи компьютером диагностической матрицы, применение командных режимов (G..*), удаления информации из памяти (G0**) и окончания диагностики (G13*). 12 Информация о скорости автомобиля 13 Информация о расходе топлива 14 Не используется 15 Информация о температуре охлаждающей жидкости 16 Информация о давлении в коллекторе, преобразованная датчиком абсолютного давления 17 Информация о напряжении от кислородного датчика 18 Масса 19 Информация от потенциометра положения дроссельной заслонки 20 Информация от датчика температуры воздуха 21 Не используется 22 Не используется 23 Управление (через массу) реле защиты двигателя от перегрева 24 + 12 В после замка зажигания 25 Не используется 26 Связь между сигнальной лампой необходимости обслуживания (или неисправности впрыска) на щитке приборов 27 Не используется 28 Управление силовым каскадом № 1 для катушки № 1 29 Управление силовым каскадом № 1 для катушки № 2 ВПРЫСК ТОПЛИВА Диагностика 17-27 17 ДВИГАТЕЛЬ Z7X Контакты НАИМЕНОВАНИЕ 30 Управление инжекторами через массу 31 Экранированная шина датчиков детонации 1 и 2 32 + 12 В до замка зажигания 33 Сигнал датчика верхней мертвой точки (контакт В) 34 Сигнал датчика верхней мертвой точки (контакт А) 35 Вход кодированной линии электронной противоугонной системы через декодер и рычажный переключатель стеклоочистителя 36 Сигнал датчика детонации № 2 37 Не используется 38 Линия диагностики L односторонняя, используемая только для входа в режим диагностики (поиск компьютера) 39 Не используется 40 Не используется 41 Информация об угле поворота дроссельной заслонки для компьютера автоматической коробки передач или регулируемой подвески 42 Не используется 43 Информация тахометра на панели приборов 44 Общая масса датчиков детонации 1 и 2, температуры охлаждающей жидкости и абсолютного давления 45 Подача + 5 В на датчик абсолютного давления и потенциометр дроссельной заслонки 46 Общая масса датчика температуры воздуха и потенциометра дроссельной заслонки 47 Управление (через массу) блокирующим реле 48 Управление (через массу) реле топливного насоса 49 Не используется 50 Управление степенью циклического открытия (время замыкания на массу) электромагнитного клапана опорожнения абсорбера 51 Запрет на включение муфты компрессора кондиционера (0 В — разрешение; 5 В — запрет) 52 Контроль за напряжением питания инжекторов и топливного насоса, подаваемым реле (поз. 236) 53 Не используется 54 Управление степенью циклического открытия (время замыкания на массу) клапана регулирования холостого хода 55 Не используется ВПРЫСК ТОПЛИВА Диагностика с помощью переносного диагностического прибора XR25 17-28 17 ДВИГАТЕЛЬ F3P Диагностика одноточечной системы впрыска Bosch выполняется с помощью переносного диагностического индик: код : КОМПЬЮТЕР НАРУШЕНИЕ СВЯЗИ КОМПЬЮТЕР СИЛОВОЙ. БЛОК ЗАЖИГАНИЯ ИНФОРМАЦИЯ О НЕПРАВ. ПОЛЯРНОСТИ ЦЕПЬ РЕГУЛИРОВАНИЯ ИНФОРМАЦИЯ О КЛЮЧЕ ЗАМКА ЦЕПЬ ДАТЧИКА 02 СВЯЗЬ КОМПЬЮТЕР АКП ВПР. ЦЕПЬ ПОТЕНЦИОМЕТРА КОД ПРИНЯТ ПРОТИВОУГОННАЯ СИСТЕМА НАРУШ. СИГНАЛА ОТ ДАТЧИКА КОРОТКОЕ ЗАМЫКАНИЕ В ИНЖЕКТОРЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ЦЕПЬ ДАТЧИКА ДАВЛЕНИЯ ЦЕПЬ ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ ЦЕПЬ ДАТЧИКА ДЕТОНАЦИИ ВПРЫСК 7 nJ Удаление данных из памяти: отсоедините аккумуляторную батарею 8 nJ Удаление данных из памяти: G 0** Окончание диагностики: G 13* ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ: #... 01 Давление мбар 02 Температура охлаждающей жидкости qС 03 Температура воздуха qС 04 Питание компьютера В 05 Датчик 02 В 06 Обороты двигателя об/мин. 12 Отклон. оборотов холостого хода 13 Сигнал о детонации об/мин. 15 Коррекция детонации d q 16 Атмосферное давление мбар 17 Потенциометр дроссельной заслонки 18 Скорость автомобиля км/ч 30 Адаптивная коррекция обогащения в рабочем режиме 31 Адаптивная коррекция обогащения в режиме 35 Коррекция обогащения ПОЛОЖЕНИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ПЕДАЛЬ НАЖАТА ПЕДАЛЬ ОТПУЩЕНА ВЫСВЕЧИВАЕТСЯ, СГЛАЖИВАНИЕ ХАРАКТ. КРУТЯЩЕГО МОМЕНТА РЕЛЕ ДАВЛЕНИЯ УСИЛ. РУЛЕВОГО УПРАВЛ. ВКЛЮЧЕНО СИГНАЛ ОТ МАХОВИКА двигатель работает УПРАВЛЕНИЕ РЕГУЛИРОВАНИЕ ПРОДУВКА АБСОРБЕРА РАЗРЕШЕНА ВЫБОР ЗАПРОС РАЗРЕШЕНИЕ КОНДИЦИОНИРОВАНИЕ ДО ЗАМКА ЗАЖИГАНИЯ ЕСЛИ ИМЕЕТСЯ КОРРЕКЦИЯ ОБОГАЩЕНИЯ СМЕСИ ВКЛЮЧЕНА ПАМЯТЬ XR25 ПОДОГРЕВ БЛОКА СМ. РУКОВОДСТВО ПО РЕМОНТУ РУС КОМАНДНЫЕ РЕЖИМЫ: 70 Каталожный номер компьютера
|
|
|
